玩具电子HMI：电子玩具的功能测试界面

电子玩具生产线上，每件产品都必须经过严格的功能测试，以确保声、光、电、动等所有功能符合设计，且满足儿童产品安全标准（如GB 6675、EN71、ASTM F963）。HMI设计核心是实现 "测试项目全覆盖、测试效率最大化、安全合规自动化校验" ，应对海量产品的出厂检验。

界面方案：玩具的"全科体检仪"

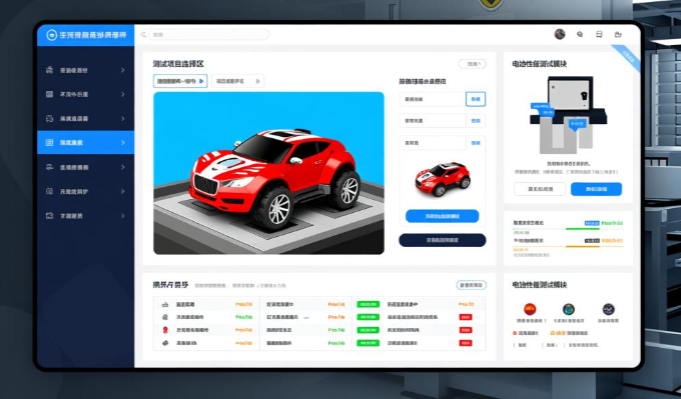

1. 测试项目模块化与一键执行：傻瓜式高效测试



   1. 针对不同品类的玩具（遥控车、洋娃娃、电子琴），HMI内置相应的 "测试程序包" 。操作员只需在界面上选择"遥控越野车-型号A"，系统自动加载所有测试项：遥控距离、前进/后退/转向功能、灯光颜色与频率、喇叭音效、电机堵转保护等。

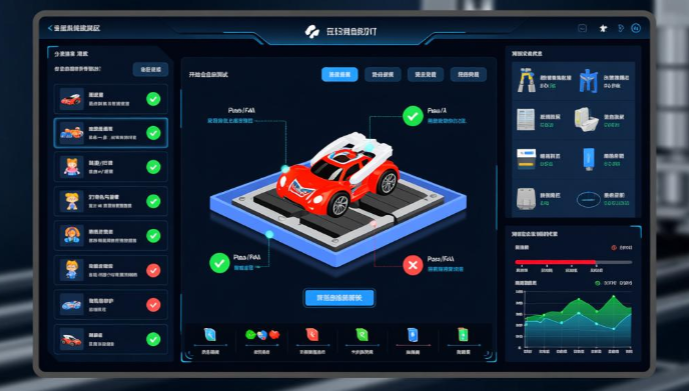

   2. 操作员将玩具放在测试工装上，点击 "开始全自动测试" ，系统会按顺序自动驱动测试设备（如模拟遥控信号、测量灯光亮度、播放音频并收音分析）。所有测试结果（Pass/Fail）实时显示在对应项目旁，一目了然。

2. 电池性能的专项监控：把好能源关



   1. 对于带电池的玩具，测试界面集成 "电池性能测试模块" 。在测试过程中，系统通过夹具测量玩具工作时的 "电池端电压" 和 "工作电流" ，并估算实际续航时间。

   2. 若测得的续航时间远低于设计值（如设计玩1小时，实测仅30分钟），HMI会标红报警，提示 "电池放电曲线异常，建议检查电池型号或玩具功耗" ，防止劣质电池或电路设计缺陷流入市场。

3. 安全合规性自动提示与拦截：内置"法规检查员"



   1. 将安全标准的关键要求内置到测试逻辑和界面提示中。例如，在测试声光玩具时，系统自动测量最大声压级（分贝值） ，并在界面显著位置显示 "当前最大音量：82dB，GB 6675限值：85dB（合格）" 。如果超标，则显示为红色并禁止测试通过。

   2. 对于玩具表面的小零件、锐利边缘等物理安全测试，可能通过图像识别或提示操作员进行人工检查并确认。HMI会记录每一项安全符合性的检查结果，形成电子化记录，便于应对客户或监管机构的审核。

应用价值

某大型玩具出口企业应用此自动化测试系统后，产线末端测试效率提升了60%，单个产品的测试时间从几分钟缩短至一分钟以内。自动化测试避免了人工测试的主观性和疲劳导致的漏检，不合格品的检出率提升至99%以上。最重要的是，安全合规参数的自动校验和记录，为企业构筑了坚实的产品安全防火墙，有效规避了因产品不符合进口国标准而导致的召回风险、法律纠纷和巨额罚款，保护了品牌声誉。
