电路参考1

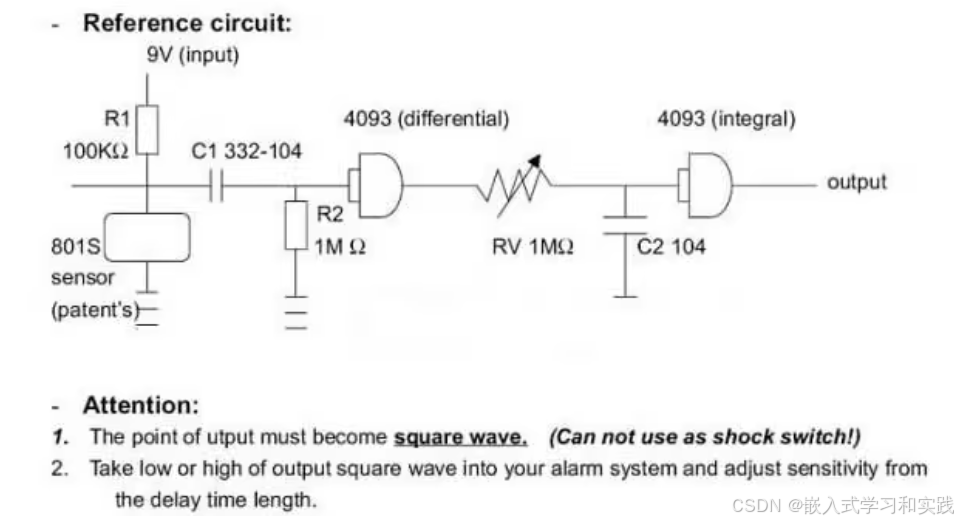

电路参考2
电路分析：
一、电路功能
这是一款801S震动传感器专用调理电路 ，核心是将机械震动信号通过两级CD4093施密特触发器进行消抖整形+可调延时，最终输出标准方波信号，适配报警系统的触发逻辑，通过延时时间调节检测灵敏度。
二、元器件型号与参数详解
| 元器件 | 型号/规格 | 功能说明 |
|---|---|---|

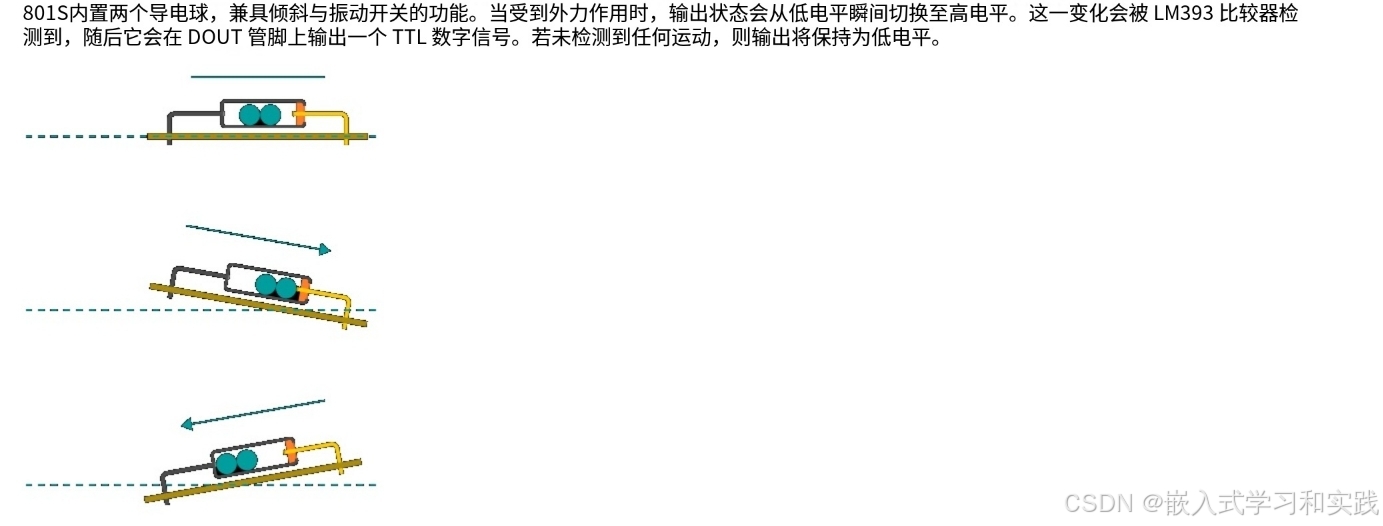

| 传感器 | 801S | 专利型机械滚珠震动传感器，静止时触点开路，震动/碰撞时瞬间闭合，输出开关量信号 |
| 电阻R1 | 100kΩ | 上拉电阻，静止时将输入节点钳位在9V高电平，震动时配合801S拉低输入 |
| 电阻R2 | 1MΩ | 下拉电阻，稳定施密特门输入电平，与C1组成RC滤波，抑制机械触点抖动 |
| 电位器RV | 1MΩ 线性电位器 | 可调电阻，与C2组成RC积分电路，调节震动触发后的延时保持时间 |
| 电容C1 | 标注"332-104"（推荐104即0.1μF） | 隔直耦合电容，滤除直流偏置，耦合震动产生的交流跳变信号；332为3.3nF，104为0.1μF，后者更适配震动信号耦合 |
| 电容C2 | 104（0.1μF） | 积分延时电容，与RV配合实现震动信号的延时展宽，推荐使用NPO/C0G材质以保证稳定性 |
| 逻辑芯片 | CD4093BCM（或等效4093系列） | 带施密特滞回特性的二输入与非门，两级分别用于： 1. 第一级（differential）：消抖整形，将抖动的开关信号转为陡峭数字方波 2. 第二级（integral）：对积分后的缓慢信号再次整形，输出标准方波 |
三、电路工作原理拆解
-
输入级（801S + R1 + C1 + R2）
- 静止时：801S开路，R1上拉使施密特门输入为高电平；
- 震动时：801S闭合接地，输入节点拉低，C1耦合跳变信号，R2与C1组成RC滤波抑制抖动。
-
第一级CD4093（differential）
- 利用施密特滞回特性，彻底消除机械触点的高频抖动，将不规则跳变信号整形成陡峭的数字方波，为后级延时电路提供干净的触发信号。
-
可调延时级（RV + C2 + 第二级CD4093（integral））
- RV与C2组成RC积分电路，电位器调节充放电时间，实现震动触发后的信号延时保持；
- 第二级CD4093对积分后的缓慢变化信号再次整形，输出标准方波，延时时间越长，检测灵敏度越低（避免频繁触发）。
-
输出与应用
- 输出为标准方波，接入报警系统后，可通过调节RV改变延时时间，从而调节检测灵敏度；

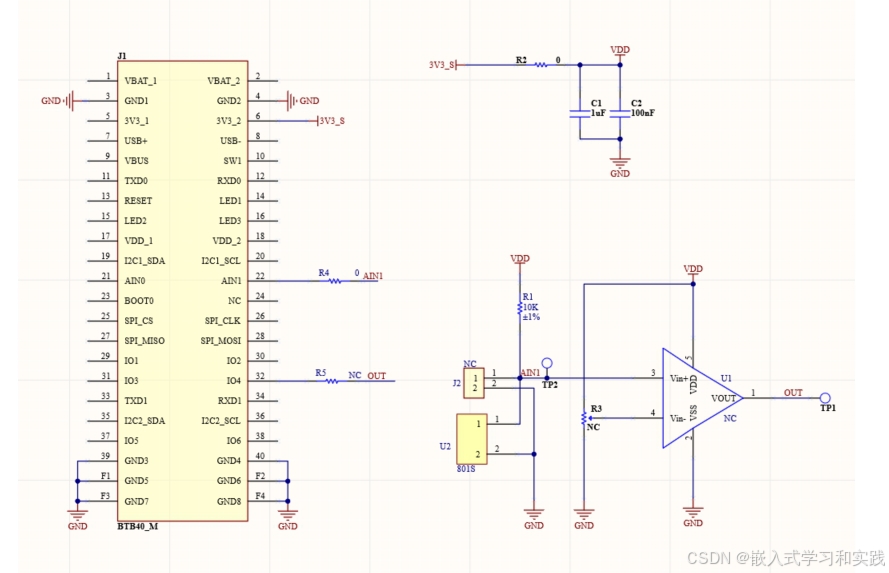

来源：
https://docs.rakwireless.com.cn/Product-Categories/WisBlock/RAK12015/Datasheet/#原理图
