一、目的/概述
1、RZN2L的P17_5是多功能复用引脚，但RSTOUT功能优先级高，作为GPIO输出功能需谨慎
2、知识扩展，横向对比其他芯片
二、资料来源
- 官方手册
三、RZN2L P17_5引脚功能介绍
3.1 基础功能
-

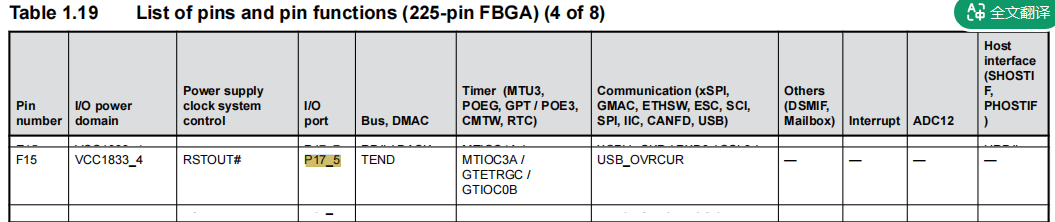

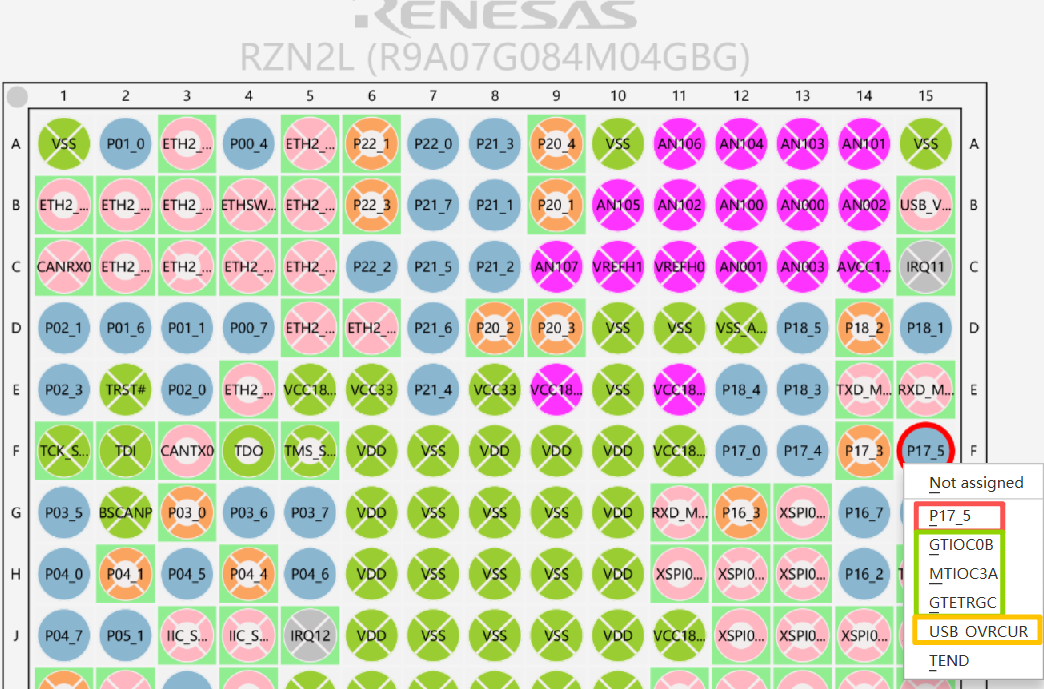

RZN2L P17_5有GPIO、定时器输出、USB过流、DMA完成输出和RSTOUT#共5类功能

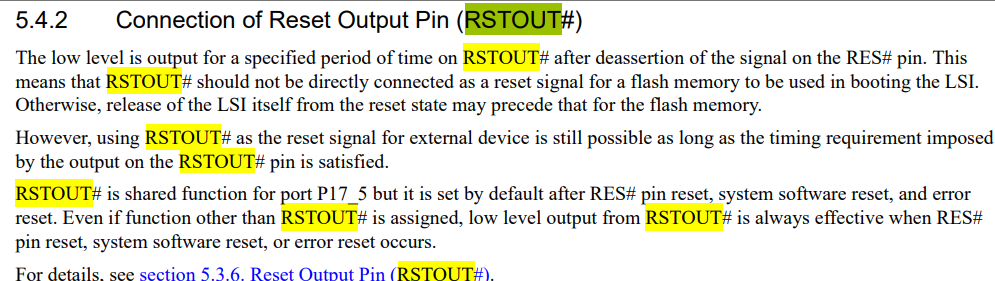

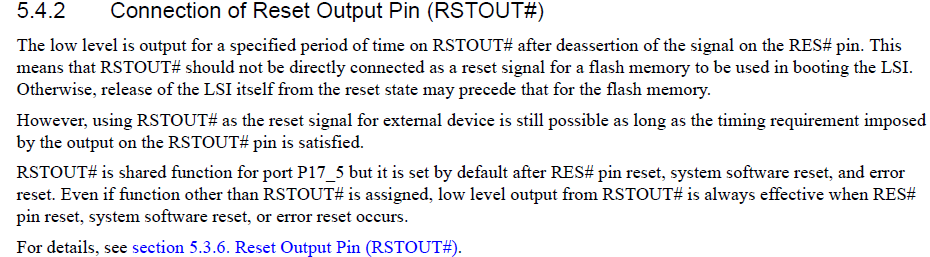

3.2 RSTOUT#复位输出功能
- 通过FSP配置界面可以看到RSTOUT#是无法设置的
-
复位输出功能在进入用户代码之生效
-

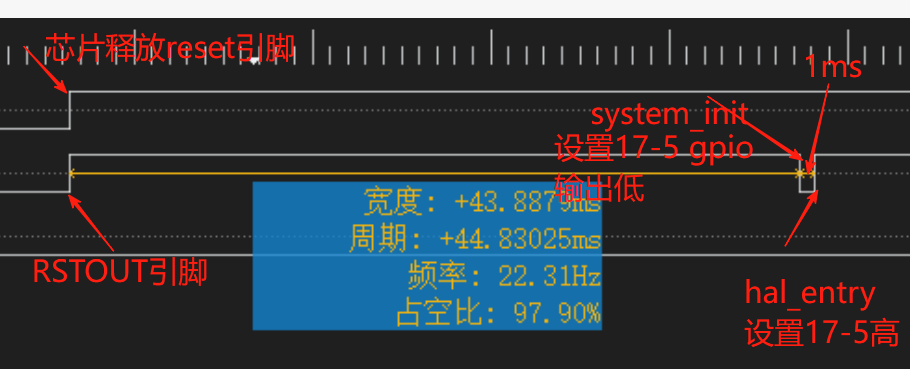

不推荐使用P17_5作为GPIO输出功能，会导致上电默认有一小段高电平输出
四、ST renesas HPM横向对比

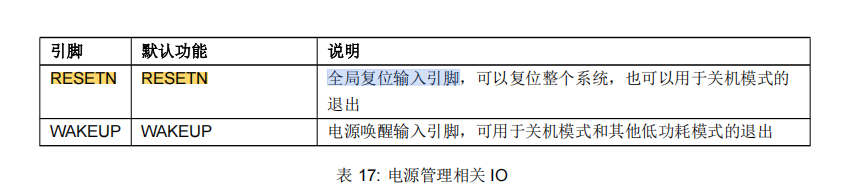

| 特征 | STM32 | 瑞萨RARX | 瑞萨RZRIN | HPM |
|---|---|---|---|---|
| 复位引脚 | NRST | RES# | RES# RSTOUT# | RESETN |
| 方向 | 双向 | 输入 | 输入 输出 分离解耦 | 输入 |
| 外部复位输入 | ✓ | ✓ | ✓ | ✓ |
| 内部复位输出 复位信号 | WWDG IWDG Software Low-power Option-byte loader BOR | - | RES# pin System software Error | - |
| 推荐用法 | 阻容复位 | 阻容复位 | 阻容复位 非GPIO输出 | 阻容复位 |
五、总结
-
不推荐使用P17_5作为GPIO输出功能
-
不同厂家芯片复位有各自特点
