如果在浅水进行侧扫声纳作业时，为了设备的安全，我们一般采用缆长固定的拖动方式，或者说无缆长的拖动方式，用绳子拴住拖鱼侧挂或后挂在钢管上。此时，拖鱼相对于GNSS的位置是固定的，如果作业时没有设置偏移改正，后期在SonarWiz7中可以进行偏移改正。
在船型文件中，选择侧扫声纳的型号，设置侧扫声纳的偏移改正，X为-3（向右为正），Y为-1.5（向前为正），见下图。但是，导入测线文件以后，经测试，只有X方向会改正，Y方向没有反应。受说明手册的启发，想通过设置缆车的偏移实现，无论Y方向设置什么值，Y方向仍然不改正。
添加图片注释，不超过 140 字（可选）

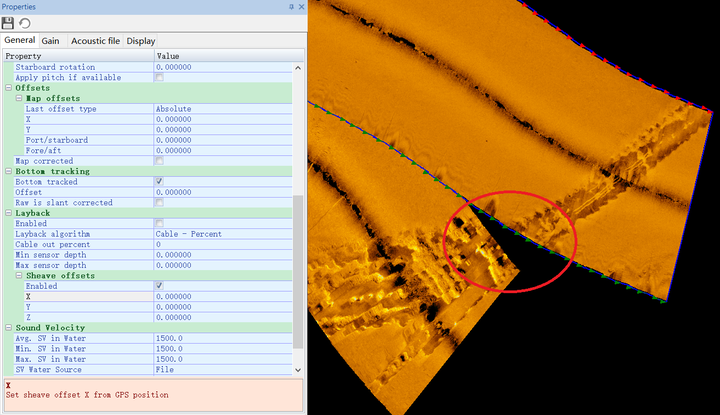

后来，在后处理的属性窗口找到了能改正偏移量的地方，即sheave offsets（滑轮偏移）。
添加图片注释，不超过 140 字（可选）

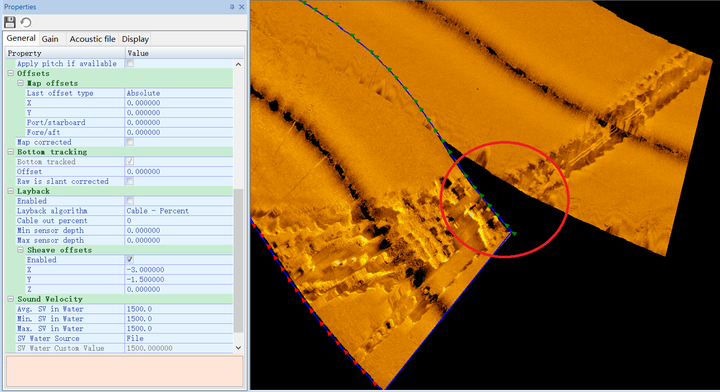

在Sheave offsets的Enabled上打勾，设置X为-3，Y为-1.5。每条测线上都要这样设置。如果测线非常多，可以导入文件批量设置。下图是偏移改正后的效果，由于测线跑得不直，图像会有扭曲。
添加图片注释，不超过 140 字（可选）
最后说一下，整体图像的叠置显示方式：
1、高亮穿透模式Shine Through：显示像素堆栈中最亮的像素
2、平均模式Average：显示像素堆栈的平均值
3、覆盖显示模式Cover Up：侧扫声呐文件按项目资源管理器中列出的顺序绘制，最后绘制（最顶层）的声呐文件将被显示
4、均方根模式Root Mean Square：显示像素堆栈的均方根值
5、合并航线条带模式Combine Lines：启用时，将混合所有侧扫数据通道（若未使用覆盖显示模式），而非仅按单一频率分别处理。建议在使用间隙填充数据时启用此模式。
