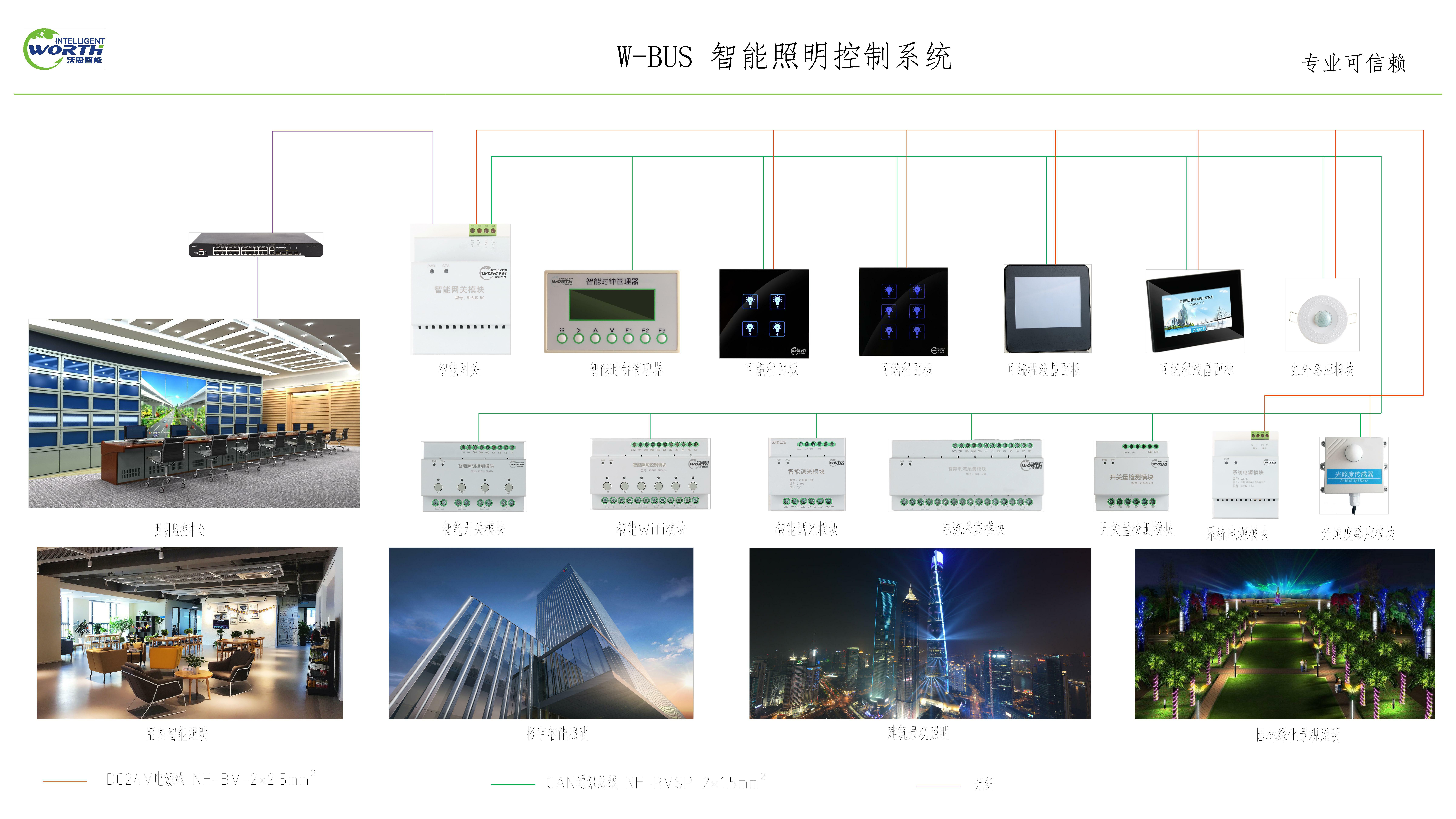

一、沃思智能W-BUS智能照明系统改造架构设计
- 硬件层配置：
-
采用Ra≥85、光效160lm/W的物联网T8灯管，每根灯管内置W-BUS通信模块
-
每200㎡部署1台W-Bus系统主机，支持KNX协议转换
-
配电箱加装16路智能电表（精度0.5级）
-
电梯厅/车库安装带CO浓度反馈的复合传感器

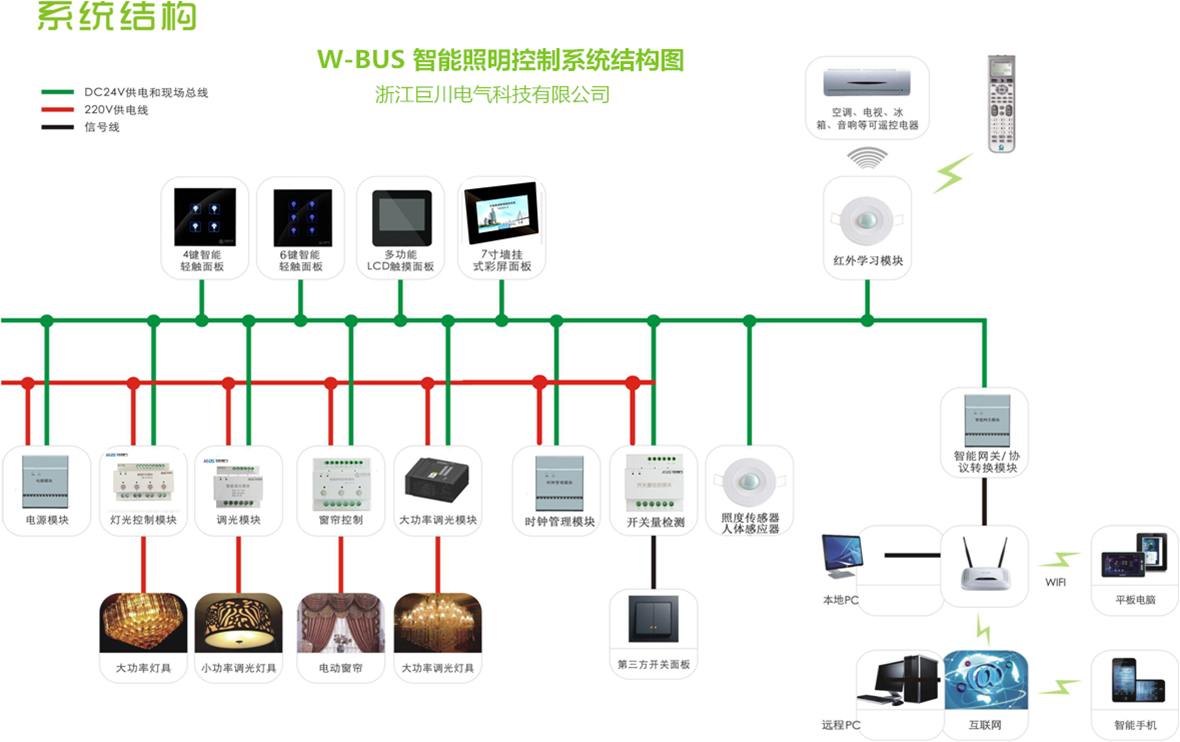

- 网络拓扑结构：
-
照明控制采用W-Bus总线（传输距离≤1000米）
-
能耗监测走以太网骨干网
-
CO监控系统独立组网（信号优先传输）
二、关键设备技术参数
- 物联网T8灯管：
-
功率18W/根（替代原36W荧光灯管）
-
支持0-10V无级调光
-
内置温度/电压双监测功能
- W-Bus系统功能：
-
分组控制响应时间＜200ms
-
支持256个情景模式预设
-
断电记忆保护＞1000次
- CO监控联动策略：
-
浓度＞50ppm自动加强新风
-
＞100ppm触发报警并全亮应急照明
-
数据上传消防控制室
三、改造实施步骤
- 前期准备（3个工作日）：
-
绘制现有灯具接线图与回路表
-
进行W-Bus信号强度测试（需避开强电磁干扰源）
-
建立BIM设备数据库
- 硬件安装（7个工作日/万㎡）：
-
灯管更换遵循"先试点后扩展"原则
-
W-Bus主机安装在弱电间（环境温度＜35℃）
-
CO传感器距地面1.5-1.8米安装
- 系统调试（5个关键测试）：
-
总线负载率测试（建议＜70%）
-
调光平滑度检测（无频闪/突变）
-
多系统联动压力测试
-
备用电源切换演练
-
移动端控制延迟测试
四、智能控制策略设计
- 基础策略：
-
办公区：恒照度500±50lux（照度传感器采样周期10秒）
-
走廊：人体感应+30%基础照明
-
会议室：预约联动（提前15分钟开启）
- 高级策略：
-
根据CO浓度动态调节新风换气次数
-
结合能耗数据自动优化照明运行模式
-
假期模式自动降功率运行
五、预期节能效果
- 直接节能收益：
-
照明能耗下降68%-72%（实测对比数据）
-
空调负荷降低9%（得益于CO调控新风）
-
维护成本减少40%（LED寿命50000小时）
- 系统性能指标：
-
故障定位时间缩短至15分钟内
-
能耗数据更新频率达1分钟/次
-
系统可用率≥99.99%
六、运维管理要求
- 日常维护：
-
每月清洁传感器光学窗口
-
每季度校验CO监测精度
-
每年刷新控制策略算法
- 数据应用：
-
生成能耗强度对标报告（按部门/楼层）
-
自动识别异常用电模式
-
输出碳减排量核算报表
该方案在深圳嘉**建设广场实测显示，综合节能率达65%，投资回收期2.3年。系统特别提升了地下车库等密闭空间的空气安全性，CO超标事件发生率下降91%。
