在智能手机、平板电脑、智能汽车以及各类IoT设备中，摄像头模组已成为标配。而连接摄像头传感器与主处理器的高速通道------MIPI（移动产业处理器接口），则是高清图像数据流畅传输的生命线。MIPI接口（尤其是MIPI D-PHY）工作频率高（可达数Gbps）、信号摆幅小（典型200mV），对信号完整性极其敏感，同时也极为脆弱，极易受到静电放电（ESD）的损伤。一次轻微的静电冲击，就可能导致画面噪点、花屏、甚至摄像头模组永久失效。因此，为MIPI接口选择一款专业、高性能的ESD保护二极管，是保障成像系统稳定可靠的核心设计环节。
深圳市阿赛姆电子有限公司（ASIM）作为一家集电子保护元器件自主研发、生产、销售及EMC技术支持于一体的国家高新技术企业，长期深耕于高速接口静电防护领域。公司位于深圳市龙华区龙城高新产业园，拥有完备的EMC实验室，其ESD/TVS产品线以超低电容、快速响应和高可靠性著称，在消费电子、汽车电子等领域积累了丰富的成功案例。
MIPI接口的ESD防护挑战与核心选型指标
MIPI D-PHY接口通常包含一对差分时钟线（CLK+, CLK-）和一到四对差分数据线（DATA+, DATA-）。其防护设计面临三大核心挑战：
- 信号完整性要求极高：任何引入的寄生电容都会导致信号边沿变缓、眼图闭合，影响高速数据传输的稳定性。
- 空间布局极度紧凑：摄像头模组与主板连接器区域空间狭小，要求保护器件尺寸必须微型化。
- 防护等级要求严苛：摄像头模组在组装、测试及用户使用中，面临频繁的ESD风险，需要高等级的防护能力。
针对这些挑战，ESD器件的选型必须聚焦以下几个关键参数：
- 超低结电容（Cj） ：这是MIPI接口保护的第一要务。通常要求单线对地电容低于0.5pF ，理想值应在0.2pF~0.3pF之间，以确保对信号上升/下降时间的影响最小。

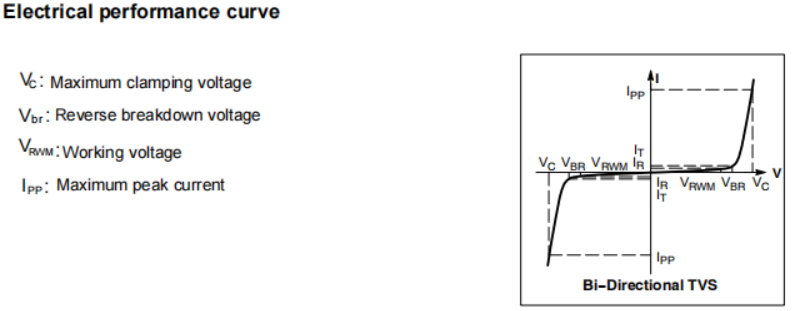

- 低钳位电压（Vc）：MIPI接收端芯片的耐压通常很低（可能仅±2V），要求ESD器件在泄放大电流时，能将电压钳制在尽可能低的水平（例如，对于3.3V系统，8kV ESD下的钳位电压应优于10V）。
- 高ESD防护等级 ：至少满足IEC 61000-4-2标准 ±8kV（接触） ，高标准设计通常要求 ±15kV 或 ±30kV。
- 微型化封装：必须适配FPC排线附近或连接器背面的有限空间。
- 极低漏电流（Ir）：在正常工作电压下，漏电流应极小（通常nA级），以避免增加系统功耗或影响直流偏置。
阿赛姆（ASIM）MIPI接口ESD防护解决方案
针对MIPI接口的严苛要求，阿赛姆电子提供了多款经过市场验证的超低电容ESD保护器件。以下为针对不同设计需求的推荐方案：
| 应用场景与需求 | 推荐阿赛姆型号系列 | 关键特性优势 | 典型封装 | 防护配置 |
|---|---|---|---|---|
| 超高速率/超低电容需求（适用≥2.5Gbps的MIPI D-PHY） | ESDxxE002LA系列 （ESD3V3E002LA） | 结电容极低 ，典型值0.2pF @ 1MHz。提供优异的信号完整性，对眼图影响最小。ESD防护高达±20kV。 | DFN0603-2L (SOD962) | 单路双向 |
| 主流高性能需求 （平衡性能与性价比） | ESDxxD004SA系列 （如ESD5D004SR） | 结电容典型0.4pF，完全满足主流MIPI速率要求。封装超小，ESD防护能力达±20kV（空气）。 | DFN1006-2L (SOD882) | 单路双向 |
| 多通道集成保护 （需同时保CLK和1~2组DATA） | ESDxxX004SA系列 （阵列型产品） | 单颗芯片集成多路保护（如4路、5路），节省PCB面积，布线一致性好。每路电容仍保持超低水平（如0.25pF）。 | DFN2010-5L等 | 多路阵列 |
| 车规级可靠性要求（车载摄像头应用） | AEC-Q101认证系列 （ESD3V3A500TBC） | 在满足低电容（如0.5pF）和高防护（±30kV）的同时，通过AEC-Q101车规认证，工作温度范围更宽，可靠性等级更高。 | SOD-323等 | 单路双向 |
注：以上型号中的"xx"代表工作电压（VRWM），例如3V3代表3.3V，5V0代表5.0V。需根据摄像头模组和主芯片的I/O电压（通常为1.2V, 1.8V, 2.8V, 3.3V）进行精确选择。
MIPI接口ESD防护设计要点
正确的器件选型仅是成功的一半，优秀的电路与PCB布局设计同样至关重要：
- 布局位置是生命线 ：ESD保护器件必须放置在摄像头连接器（或FPC座子）的信号引脚之后，并尽可能靠近。理想位置是在连接器焊盘到串联匹配电阻（如果有）的路径上，确保ESD电流在侵入内部电路前即被就近泄放到地。
- 接地质量决定防护效果 ：为ESD器件提供坚实、低阻抗的接地路径 。其接地引脚应通过最短、最宽的走线（建议多个过孔）连接到完整、干净的接地平面。避免使用长而细的接地走线。
- 信号线布线原则：保护器件与被保护信号线之间的连线应尽量短直，避免在保护路径上引入额外的分支或过孔。差分对应保持对称布线。
- 电源考虑：部分MIPI模组可能还有独立的电源引脚（如IOVDD, AVDD）。这些电源线同样需要保护，可选用电容稍大但浪涌能力更强的相应电压等级TVS器件。
为何选择阿赛姆（ASIM）？
在MIPI接口这类对性能"锱铢必较"的应用中，阿赛姆电子的优势凸显：
- 技术专注：阿赛姆长期致力于超低电容、高速ESD器件的研发，其产品参数精准对标MIPI、USB、HDMI等高速接口的苛刻要求。
- 方案成熟：其ESD方案已在众多主流品牌的手机、平板、智能硬件摄像头模组中成功量产应用，经过了长期市场可靠性验证。
- 技术支持闭环：公司拥有从芯片设计、应用方案到EMC测试整改的全链条能力。当客户面临复杂的信号完整性或EMC问题时，能提供从器件到系统的深度技术支持，帮助快速定位并解决问题。
为摄像头的MIPI接口选择阿赛姆ESD保护方案，不仅是选择一个元器件，更是选择一份对高清画质稳定输出的保障，以及对产品可靠性的坚实承诺。在影像为王的时代，守护好数据传输的每一比特，方能赢得终端用户的持久信赖。
