背景
上篇 blog
【OS】【Nuttx】【栈溢出】up_initial_state（xPSR）

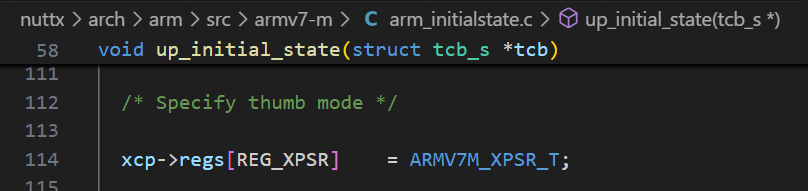

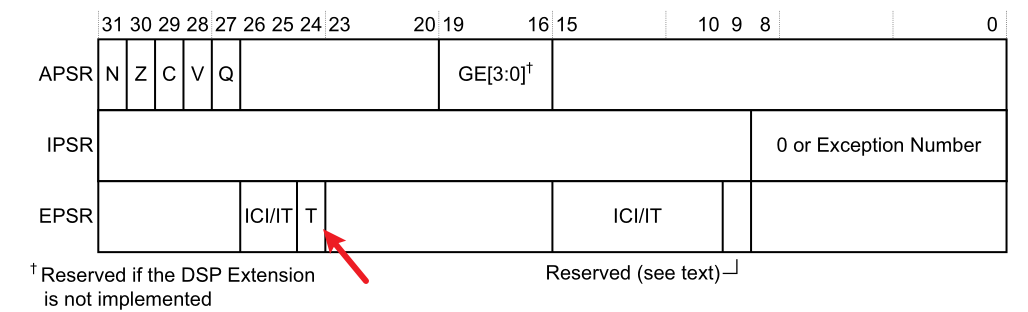

分析了 up_initial_state 任务初始化函数中（ARMV7M），关于 xPSR 寄存器的设置，其中提到了对 Cortex-M 来说，最关键的就是 Bit 24（Thumb 位），Cortex-M 只支持 Thumb 指令集（16/32 位混合），不支持 ARM 32 位指令，如果没设置 Thumb 位，当 CPU 从异常返回（或上下文切换 恢复寄存器）时，就会触发 HardFault，导致系统崩溃，接着又分析了 APSR 里的 NZCV 标志位，下面继续
栈溢出检测
上篇 blog 提到，这些标志由 ALU 算术逻辑单元指令自动更新 ，然后用于条件跳转，在任务初始化开始时，先清干净，保持一个干净的起点，所以 APSR = 0 是合理的默认值

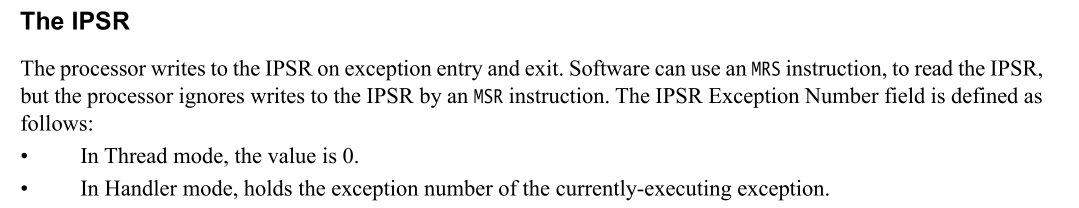

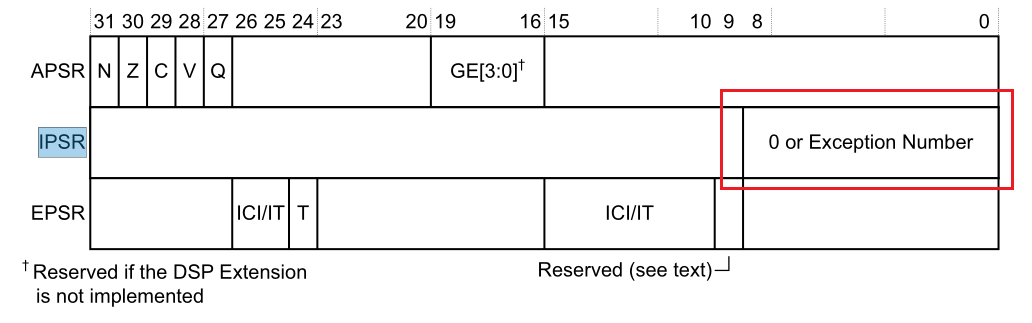

然后是 IPSR（Interrupt PSR），占 bit0 ~ bit8
表示当前正在处理的异常编号
具体而言，当 IPSR 为 0 时，表示 Thread mode，非异常状态，也就是普通任务模式，而非 0 时，则表示 Exception Number 异常中断向量号，在 ARMV7M 中，Exception Number 从 16 开始为芯片定制的中断向量号，前 1~15 则为 ARMV7M 内核保留的异常中断类型
比如假设芯片的 UART 是 IRQ19，那么当 UART 中断触发时，IPSR 会被设置成 35（16 + 19 = 35）
任务运行在初始化时，运行在 Thread mode，不处理任何异常，如果 IPSR ≠ 0，CPU 会认为当前处于异常处理中，会影响
- 中断优先级判断
- 异常返回行为（比如使用 EXC_RETRUN）
所以，上下文必须反映正常线程状态，所以 IPSR 也必须为 0，表示这是普通任务
然后最后再说下这里的 EPSR
EPSR 除了有 Thumb 位之外，还有个 IT（If-Then）状态位，用来支持 Thumb-2 的条件执行语句，举个例子
c
CMP R0, #0
IT EQ ; If R0 == 0, then next 1~4 条指令条件执行

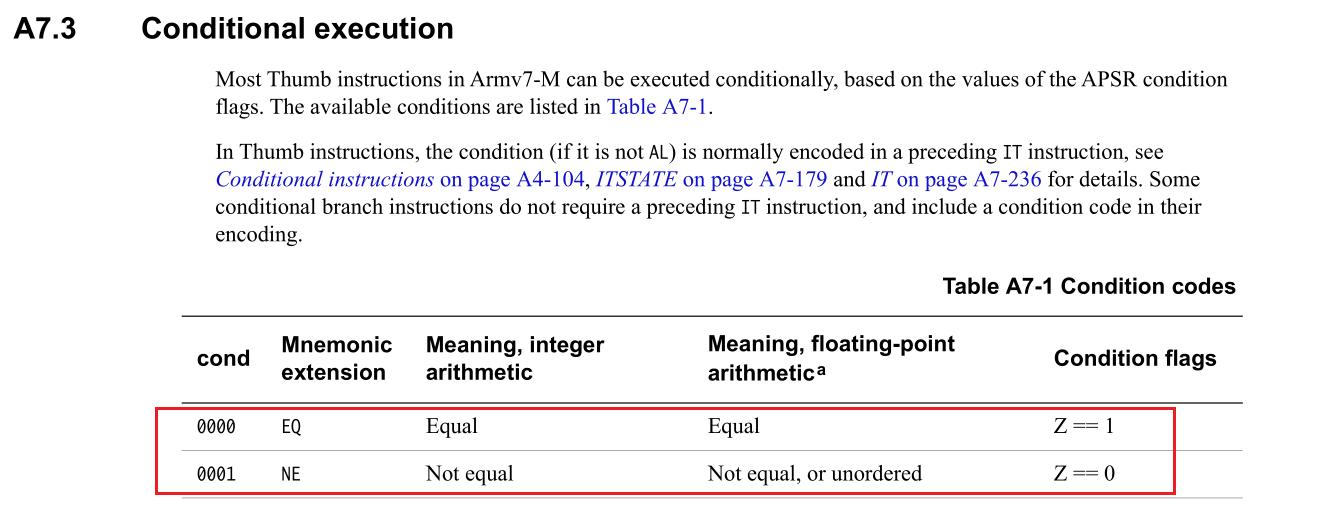

MOVEQ R1, #1 ; 只有在 Z=1 时才执行这里有点反常识，Z = 1 表示的是上一次比较，或运算结果为 0，也就是相等 ，而在 C 语言等高级语言的逻辑习惯里，if(0) 是 false，而 if(非0) 则是 true，所以大多数高级语言用户可能会潜意识认为，比较结果为 0，应该是 false，但在 CPU 标志寄存器层面，Z 标志不是布尔值，而是零结果指示器，比如上面的
c
CMP R0, #0CPU 在对 CMP a, b 操作进行运算时，不是返回的 true 或者 false，其实际执行的是 a - b，然后丢弃结果，只根据结果设置标志位
| 情况 | a - b 的值 |
Z 标志 |
|---|---|---|
| a == b | 0 | Z = 1（因为结果是 0） |
| a != b | ≠ 0 | Z = 0（因为结果非 0） |
所以 Z 标志表示的是：上一次算术/逻辑操作的结果是不是零，而不是直接表示相等，但可以用 Z 标志来判断相等
在上面那个例子中，IT 指令会根据 EQ 操作符，设置 EPSR.IT 字段，该字段会决定是否执行后续的指令，而在新任务的初始化函数中，新任务将从函数入口处开始执行，不在任何 IT 块中，如果 EPSR.IT ≠ 0，CPU 会尝试按条件执行接下来的指令，即使它们不是条件指令，导致指令解码错误或逻辑混乱，所以也要清零，确保 CPU 以普通顺序执行启动，而 EPSR.IT = 0 就表示不处于条件执行块中
OK，本篇先到这里，如有疑问，欢迎评论区留言讨论，祝各位功力大涨，技术更上一层楼！！！更多内容见下篇 blog
