一、方案背景
堤防作为防洪工程体系的重要组成部分，承担着抵御洪水、保障人民生命财产安全的关键作用。随着气候变化加剧和工程运行年限增长，堤防结构易出现渗流、变形、裂缝等安全隐患。建立科学、高效的安全监测体系，实现对堤防运行状态的实时监控与预警，是提升防洪减灾能力、确保工程长期稳定运行的重要保障。本方案旨在通过整合现代监测技术与管理手段，构建全方位、智能化的堤防安全监测系统，为堤防安全管理提供数据支撑和决策依据。
二、监测目标
◆实时掌握堤防结构的变形、渗流、应力应变等关键指标变化情况。
◆及时发现堤防存在的安全隐患，发出预警信息，为应急处置争取时间。
◆积累长期监测数据，分析堤防运行规律，评估工程健康状况和使用寿命。
◆为堤防的维修养护、加固改造提供科学依据，优化工程管理策略。

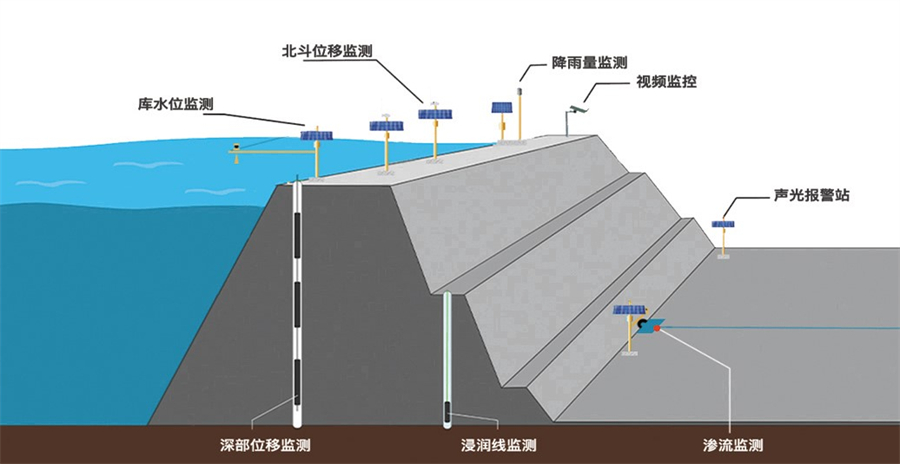

三、监测内容与技术选型

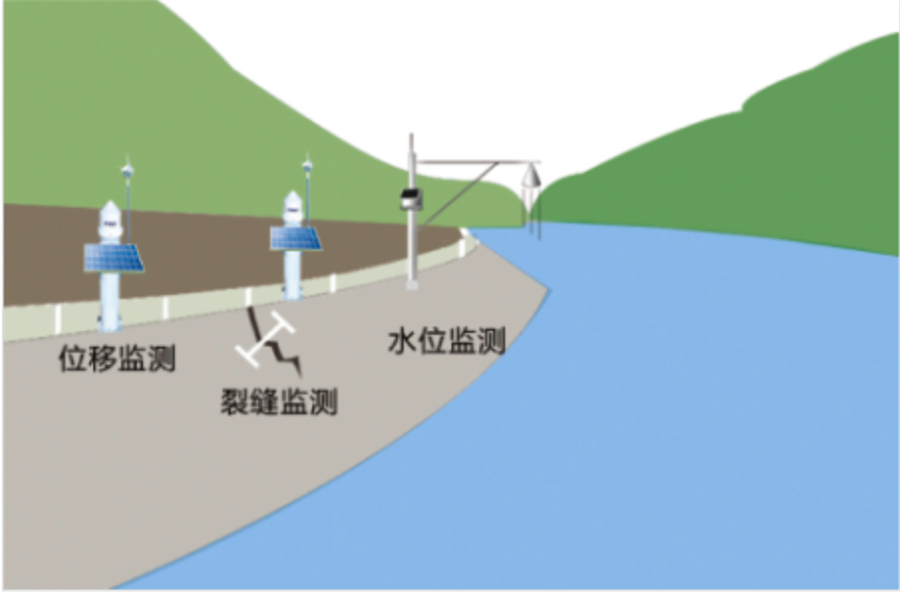

（一）变形监测：监测堤防在荷载作用下的位移变化，包括垂直沉降和水平位移。
表面变形监测：采用全球导航卫星系统（GNSS），如GPS或北斗系统，布设监测点，实时获取三维坐标，精度可达毫米级。适用于长距离、大范围的堤防变形监测。
内部变形监测：在堤防内部埋设测斜仪、沉降仪等传感器，监测堤身内部的深层位移和不均匀沉降。测斜仪可采用滑动式或固定式，通过测量倾斜角度计算位移量。
（二）渗流监测
监测堤防在水位差作用下的渗流情况，评估堤身和堤基的渗透稳定性。
渗流量监测：在堤脚设置渗流观测井或量水堰，采用电磁流量计或超声波流量计测量渗流量大小。
渗透压力监测：在堤身和堤基不同深度埋设孔隙水压力计，监测渗透水压力的分布和变化，判断是否存在管涌、流土等渗透破坏风险。
浸润线监测：通过埋设测压管或水位计，监测堤身内浸润线的位置，评估堤身的抗滑稳定性。
（三）结构应力应变监测
监测堤防结构在荷载和环境因素作用下的应力、应变状态。
应力监测：在堤防关键部位（如堤顶、堤坡、防渗墙等）埋设钢筋应力计、土压力计，监测结构内部的应力分布。
应变监测：采用应变片或光纤传感器，测量堤身材料的应变变化，反映结构的受力状态和变形趋势。光纤传感器具有分布式监测能力，可实现长距离、多点位的应变监测。
（四）环境与水文监测
监测影响堤防安全的外部环境因素。

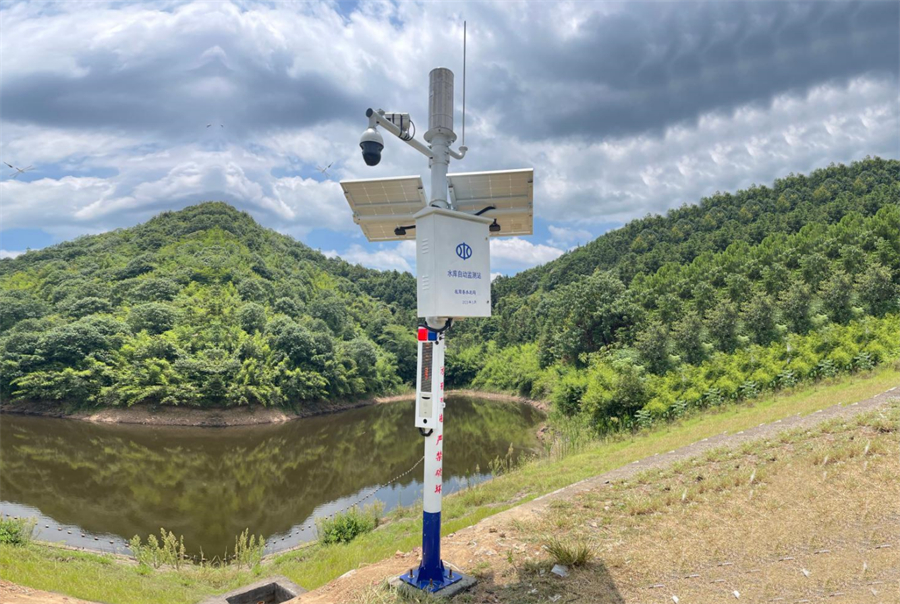

水位监测：在堤防沿线及上下游设置水位站，监测河流水位、库水位的变化，分析水位对堤防的作用。
降雨量监测：布设雨量计，记录降雨量和降雨强度，评估雨水入渗对堤身稳定性的影响。
温度监测：监测堤身温度场分布，分析温度变化引起的堤身胀缩变形。
（五）视频监控与图像识别
在堤防重点区域（如险工险段、穿堤建筑物等）安装高清摄像头，实现可视化监控。结合图像识别技术，自动识别堤坡冲刷、裂缝、塌陷等异常情况，及时发出告警。

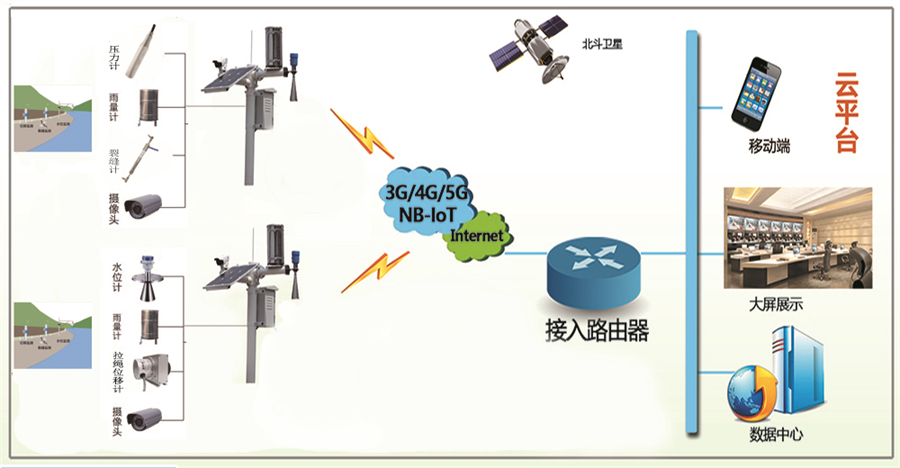

四、系统架构
（一）感知层
由各类传感器组成，负责采集监测数据。包括GNSS接收机、测斜仪、孔隙水压力计、渗流量传感器、应力应变传感器、水位计、雨量计、摄像头等。传感器选型应考虑精度、稳定性、环境适应性和功耗等因素，优先选择低功耗、无线传输的智能传感器。
（二）传输层
实现监测数据的传输。根据监测点的分布和现场条件，可采用以下传输方式：
无线传输：如4G/5G、LoRa、NB-IoT等，适用于偏远地区或不便布线的监测点。
有线传输：如光纤、以太网，适用于监测点集中、对传输速率和稳定性要求高的区域。
数据汇集：在堤防沿线设置数据汇集点，通过本地存储和处理后，再上传至中心平台。
（三）数据处理与分析层
对采集到的数据进行存储、处理、分析和建模。
数据存储：建立数据库，存储原始监测数据、处理后数据和历史数据，可采用关系型数据库（如MySQL）和时序数据库（如InfluxDB）相结合的方式。
数据处理：包括数据清洗、滤波、插值、格式转换等，去除异常数据，提高数据质量。
数据分析：运用统计分析、趋势分析、相关性分析等方法，识别数据变化规律和异常特征。结合堤防工程理论和数值模拟技术，建立堤防安全评估模型，对堤防安全状态进行评价。
（四）应用层
面向用户提供各类应用服务，包括：

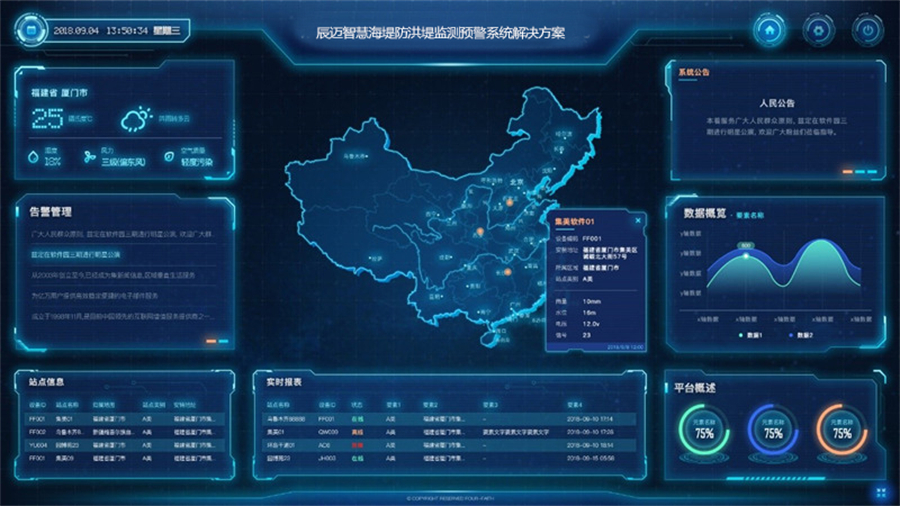

实时监控：通过可视化界面展示监测数据、曲线和视频图像，实时掌握堤防运行状态。
预警报警：根据预设的阈值和异常判断规则，当监测指标超过限值时，自动发出预警信息（如短信、邮件、声光报警等）。
报表统计：生成日报、周报、月报等统计报表，为管理决策提供数据支持。
趋势预测：基于历史数据和预测模型，对堤防安全指标的未来变化趋势进行预测。
应急指挥：在发生险情时，提供相关监测数据和应急预案，辅助指挥决策。
五、实施方案
（一）前期准备
现场勘查：了解堤防的地理位置、工程结构、周边环境等情况，确定监测点布设方案。

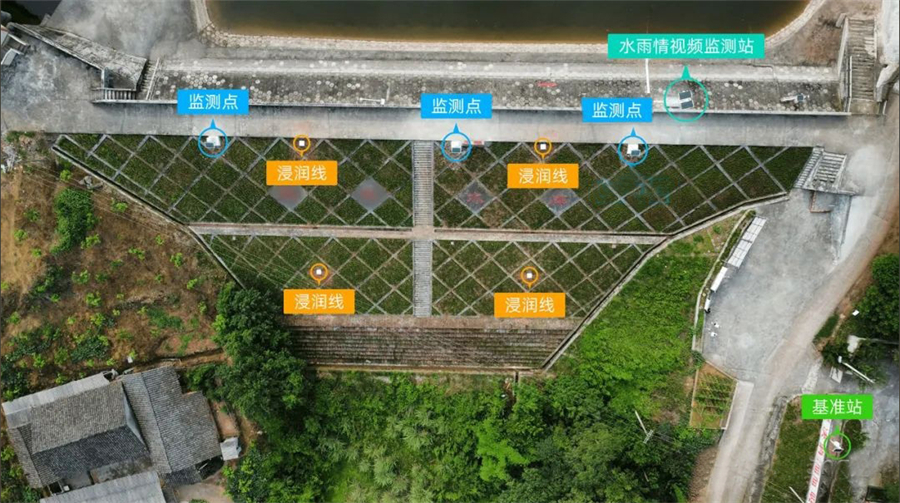

监测点布设：根据堤防的重要性、地质条件和可能存在的风险点，合理布设监测点。重点监测区域包括堤顶、堤坡、堤脚、防渗墙、穿堤建筑物等。
设备选型与采购：根据监测内容和技术要求，选择合适的传感器、数据采集设备和传输设备。
（二）系统建设
传感器安装：按照设计要求进行传感器的安装和调试，确保传感器工作正常。对于埋入式传感器，需注意安装工艺，避免对堤防结构造成影响。
数据传输网络搭建：部署传输设备，建立数据传输链路，进行网络调试，确保数据传输稳定可靠。
数据中心建设：搭建服务器、存储设备和数据库系统，安装数据处理和应用软件。
（三）系统调试与试运行
对整个监测系统进行联调，测试传感器数据采集的准确性、数据传输的实时性和系统功能的完整性。
进行试运行，收集运行数据，对系统进行优化和完善。
（四）人员培训
对管理人员和技术人员进行培训，使其掌握系统的操作、维护和数据分析方法。
六、运行维护
日常巡检：定期对传感器、传输设备、数据中心等进行巡检，检查设备运行状态，及时发现和处理故障。
数据质量控制：定期对监测数据进行校准和验证，确保数据的准确性和可靠性。
设备维护：对传感器、电池、通信模块等进行定期更换和维护，保障设备的长期稳定运行。
系统升级：根据技术发展和实际需求，对系统软件和硬件进行升级和更新。
七、总结
堤防安全监测解决方案通过采用先进的监测技术和信息化手段，构建了集数据采集、传输、处理、分析和应用于一体的智能化监测系统。该方案能够全面、实时地掌握堤防的运行状态，为堤防安全管理提供有力的技术支撑，对于保障防洪安全、促进经济社会可持续发展具有重要意义。在实施过程中，应结合堤防的具体情况，科学规划、精心组织，确保系统的稳定运行和监测效果。
