杰理JL701N蓝牙音频嵌入式SOC产品开发框架

杰理的智能音箱/音频嵌入式SOC-JL701N芯片，覆盖音频处理、硬件驱动、蓝牙通信、外设管理、UI交互、系统内核等全核心模块，是一套完整的音频类嵌入式产品开发框架。以下从工程核心功能、结构、核心模块分工三方面详细解析：

一、工程核心功能

该工程是杰理JL701N芯片的高集成度音频外设解决方案 ，主打智能音箱/蓝牙音频盒/无线麦克风/充电盒等产品开发，核心能力包含：

全链路音频处理：音频采集/编码/解码、音效处理（EQ/DRC/降噪/变声）、AEC回声消除、麦克风混音、IIS/SPDIF数字音频传输；
多协议蓝牙通信：经典蓝牙（A2DP/AVRCP）、BLE蓝牙、蓝牙广播（BIG/CIG）、TWS蓝牙耳机配对/同步、蓝牙发射器；
丰富外设驱动：按键/触摸键/红外键、LCD/LED/OLED显示、传感器（加速度/心率/气压）、FM收音/发射、USB（设备/主机）、NorFlash/NandFlash存储；
产品化功能：充电盒管理（充电检测/握手/无线充电）、OTA升级、功耗管理、日志调试、多设备无线通信（1T2/1T4/2T1）；
标准化交互：RCSP协议（杰理私有控制协议）、第三方协议适配、按键/UI界面交互、语音唤醒（KWS）/语音识别（ASR）。

工程整体基于ucos_ii实时操作系统 开发，采用分层架构（应用层-中间件层-驱动层-芯片底层），可直接适配JL701N芯片的各类音频外设产品量产开发。

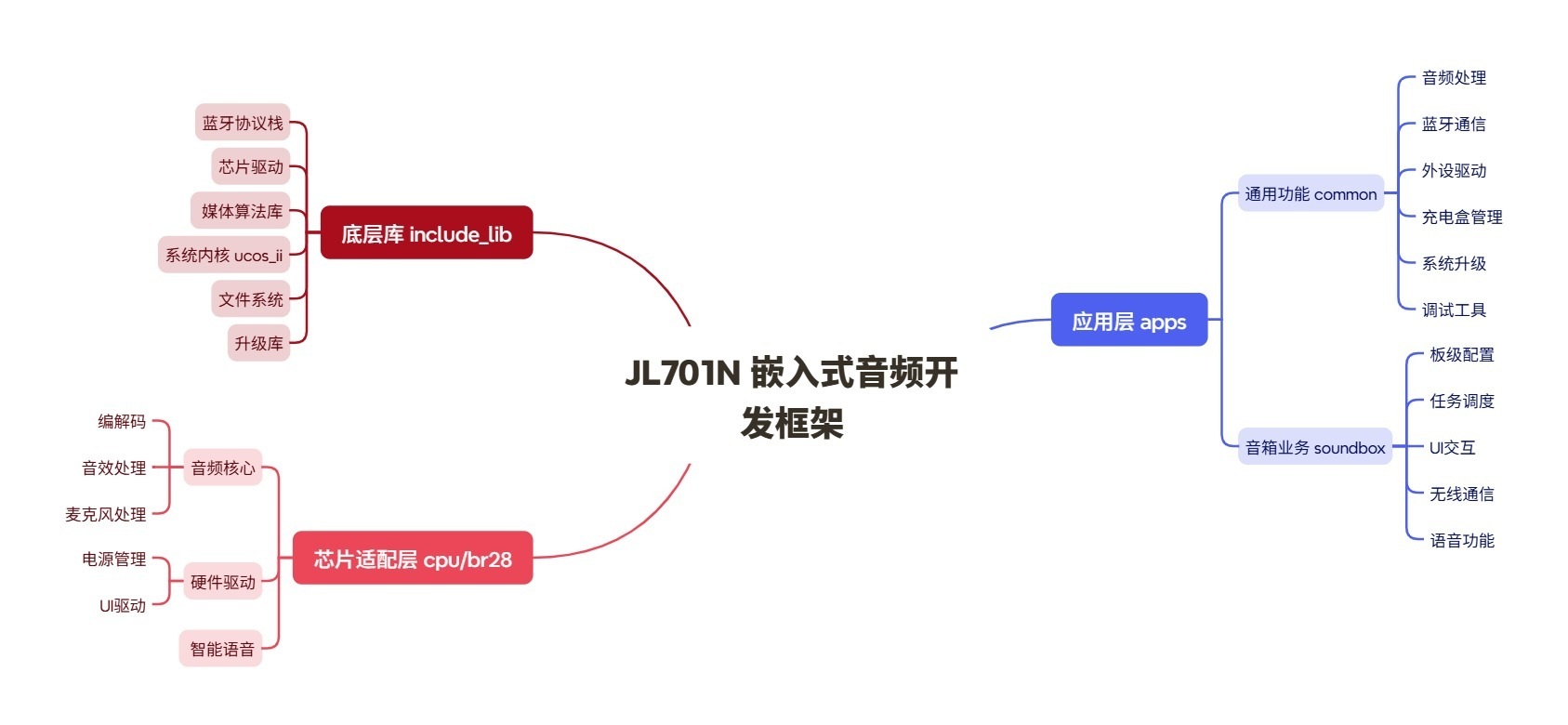

二、结构

功能模块+分层设计 划分目录，核心一级目录为apps/、cpu/、include_lib/，整体呈应用层→芯片适配层→底层库层的三级架构，目录分工清晰且低耦合：

核心目录	层级	核心作用
`apps/`	应用层	产品业务逻辑实现，分通用模块（common）和产品专属模块（soundbox）
`cpu/br28/`	芯片适配层	杰理BR28内核（JL701N核心）的硬件适配、驱动封装、音频中间件实现
`include_lib/`	底层库层	芯片底层驱动库、蓝牙协议栈、媒体处理库、系统内核库，提供标准化API接口

关键二级子目录分工

1. 应用层`apps/`核心子目录

apps/common/：通用功能模块，全产品复用，含音频、蓝牙、外设、存储、升级、RCSP协议等；
apps/soundbox/：智能音箱专属业务层，基于通用模块实现产品化逻辑，含板级配置、任务管理、UI交互、无线通信等；
- 子目录：aec/（回声消除）、board/（板级配置，多硬件方案适配）、task_manager/（业务任务调度）、ui/（界面交互）等。

2. 芯片适配层`cpu/br28/`核心子目录

核心：audio_dec/（音频解码）、audio_enc/（音频编码）、audio_effect/（音效处理）、audio_mic/（麦克风处理）；
硬件：ui_driver/（UI硬件驱动）、power/（功耗管理）、smart_voice/（智能语音）；
外设：adc_api.c/iic_hw.c/spi.c等芯片外设底层封装。

3. 底层库层`include_lib/`核心子目录

btctrler//btstack/：蓝牙协议栈，含经典蓝牙/BLE/BT Audio/TWS，提供标准化蓝牙API；
driver/：芯片底层驱动，CPU外设（GPIO/UART/IIC）、设备驱动（USB/Flash/传感器）；
media/：媒体处理库，音频编解码、音效算法、PCM处理、混音等底层算法；
system/：系统内核库，ucos_ii OS、任务调度、内存管理、文件系统、通用工具函数；
update/：升级库，OTA/串口升级/双区升级的底层实现。

三、核心功能模块详细解析

基于目录和文件内容，工程可拆解为12大核心模块 ，各模块相互配合实现完整产品功能，模块间通过标准化API调用，低耦合易扩展：

1. 音频处理模块【核心】

工程最核心模块，覆盖音频采集→处理→编码→解码→输出 全链路，是音频产品的核心能力，分布在apps/common/audio/、cpu/br28/audio_*/、include_lib/media/：

采集/输入：麦克风（单/多麦）、LineIn、IIS/SPDIF数字输入、USB麦克风；
编码/解码：SBC编码、各类音频格式解码、Tone音解码、蓝牙音频编解码；
音效处理：EQ均衡、DRC动态范围压缩、降噪/回声消除（AEC）、变声/混响/虚拟低音、麦克风AGC自动增益；
音频管理：数字音量、音频通路切换、混音（多音源）、音频同步、频谱分析。

2. 蓝牙通信模块

基于杰理蓝牙协议栈开发，支持经典蓝牙+BLE+BT Audio 全协议，分布在apps/common/bt_common/、include_lib/btctrler/、include_lib/btstack/、apps/soundbox/task_manager/bt/：

经典蓝牙：A2DP/AVRCP（音频播放/控制）、SPP串口透传；
BLE蓝牙：BLE主从、BLE广播（BIG/CIG）、BLE Audio；
TWS功能：TWS耳机配对、音频同步、音量同步、主从切换；
蓝牙发射：蓝牙音频发射器，实现普通音频转蓝牙输出；
私有协议：基于BLE/SPP实现的RCSP控制协议，用于设备间指令交互。

3. 外设驱动模块

覆盖JL701N芯片支持的所有主流外设 ，驱动分层设计（底层芯片驱动→设备封装→应用调用），分布在apps/common/device/、cpu/br28/、include_lib/driver/：

按键类：AD键、IO键、红外键、触摸键、旋转编码键、滑键；
显示类：LCD（SPI/RGB/MCU）、OLED、7段LED、彩光LED；
传感器类：加速度传感器（SC7A20）、心率传感器（MAX30102）、气压传感器（BMP280/QMC5883）、入耳检测；
射频类：FM收音（BK1080/RDA5807）、FM发射（QN8007/QN8027）；
存储类：NorFlash、NandFlash、FatFs文件系统；
总线/接口：IIC/SPI/UART、USB（设备：CDC/HID/MSD/UAC；主机：ADB/U盘/音频）。

4. 充电盒管理模块

专为TWS充电盒 设计的专属模块，分布在apps/common/charge_box/，实现充电盒全功能：

充电检测：电池电量检测、充电状态识别；
设备交互：充电盒与耳机的握手通信、状态同步；
功能控制：无线充电、LED状态指示、充电保护；
UI交互：充电盒按键/LED的界面逻辑。

5. 板级配置模块

分布在apps/soundbox/board/br28/，为多硬件方案适配 设计，每个硬件方案对应一个子目录（如board_jl701n_demo//board_jl701n_tws_box/）：

每个方案包含：板级配置文件（引脚/外设）、按键表、全局编译配置；
支持一键切换硬件方案，适配不同产品的硬件差异，实现一套源码多产品适配。

6. 任务调度模块

基于ucos_ii实时系统的业务任务管理 ，分布在apps/soundbox/task_manager/，是应用层的核心调度中心：

按功能拆分独立任务：蓝牙任务、FM任务、音乐任务、录音任务、UI任务等；
实现：任务创建/切换、按键事件分发、各功能模块的协同工作；
核心：task_key.c（按键事件处理）、app_task_switch.c（任务切换）。

7. UI交互模块

覆盖音频外设的主流UI交互方式 ，分层设计（驱动层→API层→业务层），分布在apps/common/ui/、apps/soundbox/ui/、cpu/br28/ui_driver/：

硬件驱动：LCD/OLED/LED/7段屏的底层驱动封装；
API层：提供标准化的UI绘制API（文字/图形/进度条/歌词）；
业务层：各功能的UI界面逻辑（蓝牙界面/FM界面/音乐界面/待机界面）；
支持：多风格UI切换、彩光LED效、歌词显示、系统参数界面。

8. 无线通信模块

专为多设备无线音频传输 设计，分布在apps/soundbox/wireless/、apps/common/uart_1t2/，支持多种无线传输方案：

传输模式：1T2/1T4/1TN（一主多从）、2T1（多主一从）、半双工/全双工；
应用场景：无线麦克风、多设备音频同步、音频透传；
核心：音频数据无线传输、同步、参数配置。

9. 智能语音模块

基础智能语音能力，支持语音唤醒+语音识别 ，分布在cpu/br28/smart_voice/、include_lib/media/tech_lib/：

语音唤醒（KWS）：本地关键词唤醒，支持自定义关键词；
语音识别（ASR）：对接第三方ASR引擎（如思必驰）；
辅助：VAD语音活动检测、麦克风数据采集/处理。

10. 系统管理模块

嵌入式系统的基础能力支撑 ，分布在include_lib/system/、apps/common/debug/：

系统内核：ucos_ii RTOS、任务管理、内存管理、定时器；
工具函数：通用数据结构、日志调试、原子操作、中断管理；
文件系统：FatFs、NorFlash/NandFlash的文件操作；
功耗管理：低功耗模式、睡眠/唤醒、电源检测；
调试能力：在线调试、日志输出、故障检测。

11. 升级模块

全场景固件升级能力 ，分布在apps/common/update/、include_lib/update/：

升级方式：串口升级、OTA升级、USB升级、双区升级（Dual Bank）；
核心：升级包校验、固件下载、分区烧写、升级回滚（防变砖）；
应用：设备本地升级、多设备批量升级。

12. 第三方协议适配模块

为设备互联/生态对接 设计，分布在apps/common/third_party_profile/、include_lib/btstack/third_party/：

私有协议：杰理RCSP协议（设备间控制）；
第三方协议：ANCS（苹果通知）、各厂商自定义应用协议；
数据透传：基于BLE/SPP的通用数据透传方案，支持自定义协议开发。

四、工程设计亮点

分层解耦：应用层→芯片适配层→底层库层，各层通过标准化API交互，底层库稳定后，应用层可快速开发不同产品；
模块化复用 ：apps/common/提取通用模块，全产品复用，减少重复开发；
多硬件适配：板级配置模块支持一套源码适配多个硬件方案，降低产品迭代成本；
高集成度：一站式覆盖音频处理、蓝牙、外设、系统、升级等全功能，无需额外集成第三方库；
产品化导向：内置充电盒、TWS、无线麦克风等主流音频产品的业务逻辑，可快速量产落地。

五、典型应用场景

基于该工程可快速开发杰理JL701N芯片的各类音频外设产品：

智能蓝牙音箱、蓝牙音频接收器/发射器；
TWS蓝牙耳机充电盒、无线麦克风（一拖多）；
车载蓝牙音频盒、FM收音/发射一体机；
带传感器的智能音频设备（心率/运动检测）；
带语音唤醒的智能音频外设。

本文基于杰理 JL701N 芯片的嵌入式音频外设开发框架，依托 CodeBlocks 构建，工程采用分层架构，覆盖应用层、芯片适配层与底层库层，核心功能包含全链路音频处理（编解码、音效、AEC）、多协议蓝牙通信（经典蓝牙、BLE、TWS）、丰富外设驱动、充电盒管理及 OTA 升级等，可快速适配智能音箱、TWS 充电盒、无线麦克风等产品。基于 ucos_ii 实时操作系统，模块化设计实现了代码复用与多硬件方案适配，是 JL701N 芯片音频类产品量产开发的完整解决方案。

综上，杰理JL701N芯片的官方音频外设开发框架，功能完整、架构清晰、易扩展，是该芯片开发音频类嵌入式产品的核心基础。
