一、MES
全称：Manufacturing Execution System 中文：制造执行系统
1.一句话解释
位于上层计划（ERP）和底层设备 / 生产线 之间，负责实时跟踪、执行、管控生产过程的系统。
2.核心作用（你岗位能听懂的版本）
-
记录每一批、每一次实验 / 生产：谁做的、用什么参数、什么时间、结果如何
-
把工艺配方下发到设备
-
实时收集设备数据、RunLog、质量结果
-
实现可追溯、防错、合规、数据完整性
3.超短记忆
MES = 生产 / 实验过程的执行与追溯系统。
二、ERP
ERP = Enterprise Resource Planning 中文：企业资源计划
一句话区分
-
ERP ：管计划、订单、物料、成本、排产（做什么、做多少、什么时候要）
-
MES ：管生产执行、过程参数、设备、质量、追溯（现场怎么做、数据是什么）
三、上位机
上位机 = 可以控制、采集、监控设备的那台电脑
1.一句话大白话
-
设备本身是下位机（仪器、PLC、传感器、烘箱、电化学工作站）
-
你用来发指令、看数据、存记录、改参数 的电脑 → 就是上位机
2.核心特点
-
人直接操作
-
负责：发命令、收数据、存文件、显示曲线、RunLog
-
常和：LIMS、MES、SiLA2 客户端一起用
3.超短记忆
上位机 = 管设备的电脑； 下位机 = 被管的设备。
四、RTU 协议（Modbus RTU）
一句话核心 ：工业现场最常用的串口二进制通信协议 ，用于上位机 / PLC 与传感器、仪表、执行器等设备通信，主从模式、RS-485、CRC 校验、效率高。
1.基本概念
- 全称 ：Modbus RTU（Remote Terminal Unit，远程终端单元模式）
- 定位 ：Modbus 协议的二进制串行实现，工业自动化 "通用语言"
- 物理层 ：RS-485（首选）/ RS-232，半双工，差分信号，抗干扰强，最远约 1200 米
- 通信模式 ：主从（Master-Slave）
- 主站（上位机 / PLC）：主动发请求
- 从站（传感器 / 仪表 / 设备）：被动响应
- 一条总线最多挂247 个从站（地址 1~247）
2.核心帧结构（必记）
RTU 帧为紧凑二进制格式 ，无显式帧头帧尾，靠3.5 个字符时间间隔区分帧边界。
| 字段 | 长度 | 说明 |
|---|---|---|
| 从站地址 | 1 字节 | 目标设备 ID（1~247），0 为广播 |
| 功能码 | 1 字节 | 操作类型（读 / 写寄存器等） |
| 数据区 | 0~252 字节 | 寄存器地址、数量、写入值等 |
| CRC 校验 | 2 字节 | CRC-16，校验数据完整性 |
常用功能码（现场高频）
- 0x03：读保持寄存器（最常用，读参数 / 测量值）
- 0x06：写单个保持寄存器（设参数）
- 0x10：写多个保持寄存器（批量设参）
- 0x01/0x02：读开关量（线圈 / 离散输入）
3.关键参数（通信必须统一）
- 波特率：9600（默认）、19200、38400、115200 bps
- 数据位：8 位
- 校验位：无校验（N）/ 偶校验（E）/ 奇校验（O）
- 停止位：1 位（有校验）/2 位（无校验）
- 帧间隔：帧内 < 1.5 字符时间，帧间≥3.5 字符时间（防粘包）
4.RTU vs ASCII vs TCP（快速区分）
| 模式 | 编码 | 校验 | 效率 | 适用场景 |
|---|---|---|---|---|
| RTU | 二进制 | CRC-16 | 最高 | 工业串口（RS-485），长距离、多设备 |
| ASCII | 文本 | LRC | 低 | 调试、低速率、短距离 |
| TCP | 二进制 | 无（靠 TCP） | 中 | 以太网、跨网段、远程监控 |
5.一句话记忆
Modbus RTU = 工业串口二进制主从协议，RS-485、CRC、高效可靠，设备通信首选。
五、Modbus RTU VS Modbus TCP
- Modbus TCP 只是通信方式（相当于 "网线 / 快递"）
- 流量计算是仪表 / 设备自己算的（相当于 "包裹里的东西"）
所以：不管用 RTU 还是 TCP，读到的都是同一个累计流量。
1.两者对比
- Modbus RTU：走串口（RS485）读流量
- Modbus TCP：走网口（以太网）读流量
流量本身还是仪表算出来的，跟你用哪种协议读没关系。
2.总结一句
**协议只管怎么传数据，不管怎么算流量。**RTU 和 TCP 只是两种不同的 "读取方式"，读到的流量值是一样的。
六、串口 VS 网口

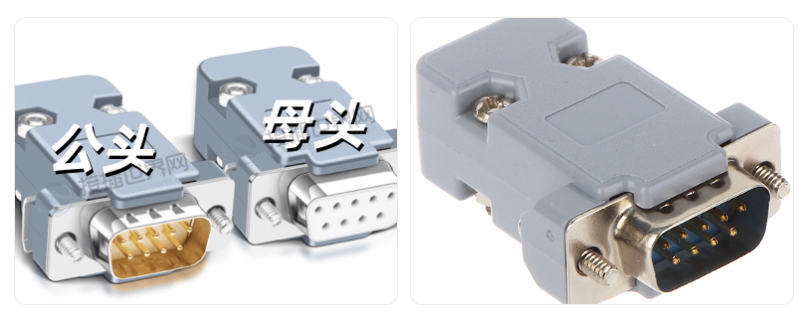

1.串口（DB9，RS232/RS485 常用）
- 典型是D 型 9 针，梯形外壳，有公头（带针）和母头（带孔）

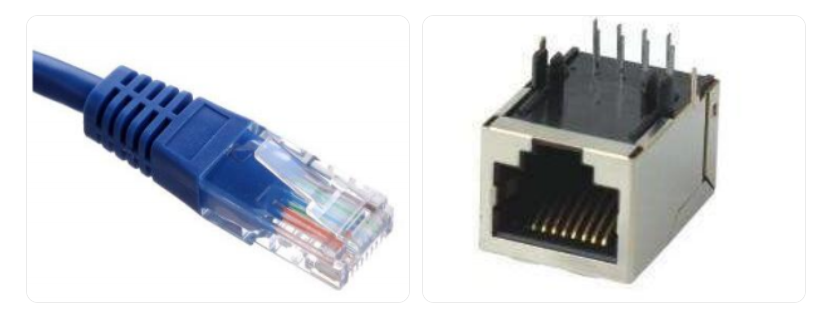

2.网口（RJ45，以太网口）
- 扁平长方形，里面 8 个金色触点，插网线水晶头，通常旁边有状态指示灯
3.补充
- DB9 串口比 RJ45 网口更窄、呈梯形；网口是标准的扁平矩形，尺寸更大
- 串口线不是网线，网口只能插带 RJ45 水晶头的网线
- 很多现代设备没有原生 DB9，会用 USB 转 DB9 串口线；网口则是电脑、路由器、工业交换机的标配。
七、IT/OT接口规范
IT/OT 接口规范，核心是打通工业现场（OT）与企业信息系统（IT） ，统一通信、数据、安全与管理，让设备数据能安全、标准、可理解地进入 MES、ERP、LIMS、云平台。下面按协议、接口、数据、安全、架构五个维度讲清楚，直接可用。
1.核心概念与定位
- OT（Operational Technology） ：工业现场层，PLC、仪表、机器人、SCADA，关注实时控制、设备安全、现场通信（Modbus RTU/TCP、Profinet、RS485）。
- IT（Information Technology） ：企业信息层，服务器、数据库、MES、ERP、云，关注数据存储、业务流程、信息安全、IT 网络。
- IT/OT 接口 ：两者之间的标准化连接层 ，解决 "设备数据怎么进 IT、IT 指令怎么下到设备"，要求互操作性、实时性、安全性、可管理。
2.主流通信协议与接口标准（最常用）
工业现场接入（OT 侧）
- Modbus RTU/TCP ：最通用仪表 / PLC 协议
- RTU：串口（RS485/232）、二进制、CRC 校验、主从
- TCP：以太网、TCP/IP 封装、MBAP 头、Client/Server
- 适用：流量计、温湿度、小型 PLC、低成本场景
- Profinet / Ethernet/IP ：工业以太网，实时控制
- 适用：西门子、罗克韦尔大型 PLC、产线控制
- OPC UA ：IT/OT 融合首选标准（IEC 62541）
- 跨平台、信息建模、安全、支持 TSN 实时
- 统一语法 + 语义，IT 系统可直接理解设备数据
- 支持：设备发现、读 / 写 / 订阅、事件、历史数据
- MQTT + Sparkplug B ：轻量级、云边协同
- MQTT：发布 / 订阅、低带宽、物联网标准
- Sparkplug B：统一 Topic/Payload/ 状态，解决 MQTT 语义混乱
- 适用：边缘网关→云平台、大规模设备接入
IT 系统接入（IT 侧）
- REST API / OData ：Web 标准接口，JSON/XML
- 适用：MES、ERP、LIMS、云平台、移动应用
- OPC UA Client：IT 系统直接作为 OPC UA 客户端
- Kafka / MQTT Broker：消息队列，高吞吐、事件驱动
- 数据库接口：SQL、ODBC、JDBC（历史数据入库）
3. 协议选型对比（直接参考）
| 协议 | 通信方式 | 实时性 | 语义能力 | 安全 | 适用场景 |
|---|---|---|---|---|---|
| Modbus RTU | 串口主从 | 中 | 弱（仅寄存器） | 无 | 现场仪表、短距 |
| Modbus TCP | 以太网 C/S | 中 | 弱 | 弱 | 本地局域网 |
| OPC UA | 以太网 / TSN | 高 / 实时 | 强（信息模型） | 强（加密 / 认证） | IT/OT 融合、标准集成 |
| MQTT+Sparkplug B | 发布 / 订阅 | 中 | 中（统一 Payload） | 中（TLS） | 云边、大规模 IoT |
| REST/OData | HTTP(S) | 低 | 强（JSON Schema） | 强（OAuth2） | IT 系统、业务应用 |
接口架构规范（分层设计）
网络层（IT/OT 隔离与互通）
- 网络分区（Zoning）+ 分段（Segmentation）
- OT 网：独立、实时、控制优先，禁止 IT 直接穿透
- IT 网：企业办公、业务系统
- 中间：DMZ / 工业防火墙 / 网闸，仅开放指定端口 / 协议
- 时间同步：IEEE 1588 PTP（TSN）、NTP，保证数据时序一致
- 带宽与 QoS：TSN 保障控制流量优先级，IT 流量不抢占实时通道
接入层（边缘网关 / 协议转换）
- 边缘网关必备能力
- 多协议转换：Modbus→OPC UA、Profinet→MQTT
- 数据采集、缓存、预处理、边缘计算
- 本地断网续传，保证数据不丢失
- 统一命名空间（UNS）：所有设备数据映射到统一地址空间，IT/OT 共享同一数据视图
数据层（语法 + 语义规范）
- 数据格式
- 结构化：JSON（IT 友好）、Protobuf（高性能）
- 二进制：OPC UA Binary、Modbus（OT 原生）
- 数据类型统一：浮点、整型、布尔、时间戳、单位（℃、m³、%）
- 信息模型（语义）
- 采用标准 Companion Specification：如设备、仪表、产线模型
- 禁止自定义无文档的私有格式
- 元数据必备：设备 ID、测点 ID、名称、单位、量程、采样频率、质量码
服务层（接口行为规范）
- 接口模式
- 同步请求 / 响应：读单个 / 批量数据、写指令
- 异步订阅 / 推送：实时数据、事件、告警
- 历史数据查询：按时间范围、设备、测点检索
- 命名规范
- 设备 ID：唯一、可枚举（如 Line1-PLC01-FlowMeter01）
- 测点 ID：层级清晰（如 Device/Tag/Value/Quality/Timestamp）
- API 路径：RESTful（/api/v1/devices/{id}/tags）
- 质量码（Quality Code）：Good、Bad、Uncertain、Initial、Overflow，IT 系统必须处理
安全规范（IT/OT 融合底线）
- 身份认证：OPC UA X.509 证书、MQTT TLS + 用户名、OAuth2.0（API）
- 授权控制：最小权限原则，按角色 / 设备 / 测点授权
- 传输加密：TLS 1.2+、OPC UA SecurityPolicy
- 网络隔离：工业防火墙、单向网闸、禁止 OT 设备直接上公网
- 审计日志：所有读写 / 订阅 / 登录留痕，可追溯
- 漏洞管理：OT 设备固件升级、端口最小化开放
4.接口实施规范（落地要点）
先梳理资产：设备清单、协议、测点、单位、采样频率
选统一协议栈：优先 OPC UA 或 MQTT+Sparkplug B，避免多协议并行
边缘网关部署：现场→网关做协议转换，网关→IT 统一出口
统一数据模型：按行业标准建信息模型，不私有扩展
测试验证：连通性、实时性、数据一致性、故障切换、安全渗透
运维监控：接口健康、数据质量、流量、告警、日志
5.一句话总结
IT/OT 接口 = 协议标准化（OPC UA/MQTT）+ 网络隔离安全 + 统一数据模型 + 边缘接入 + 审计监控，让现场设备数据安全、标准、可理解地进入 IT 系统。
八、PLC
PLC = 可编程逻辑控制器 简单说：工业设备的 "大脑"，专门用来控制机器自动运行。
1. 它长什么样
- 一个小盒子，有很多接线端子
- 上面有网口、串口、指示灯
- 装在设备的电箱里
2. 作用
- 控制电机、泵、阀门、开关
- 采集温度、压力、流量、液位
- 按程序自动干活：比如：启动→加热→控温→计时→停机→报警
3. 工作中的关联
IT/OT 接口对接 大部分就是 电脑 / 上位机 ↔ PLC 之间通信：
- 电脑读 PLC 里的数据：温度、流量、运行状态
- 电脑给 PLC 发指令：启动、停止、改参数
- 通信协议常用：Modbus RTU / Modbus TCP / OPC UA
4. 一句话总结
PLC = 设备的控制核心 IT/OT 对接 = 电脑和 PLC 互相说话、传数据
九、Profinet
Profinet = 工业界的 "高速网线通信协议" 由西门子主导，是目前自动化产线最常用的工业以太网协议。
1. 作用
- 让 PLC ↔ 设备 高速、稳定通信比如：PLC ↔ 等离子清洗机、PLC ↔ MFC 质量流量控制器、PLC ↔ 电机
- 走普通网线 + RJ45 网口，不是串口
- 比 Modbus TCP 更快、更实时、更适合控制
2. 和你之前学的对比
- Modbus RTU：串口，慢，简单仪表用
- Modbus TCP：网线，通用， IT 采集常用
- Profinet ：网线，高速实时，自动化产线 / PLC 控制首选
3. 在你设备里的作用
- 等离子清洗机里的 MFC（气体流量控制）
- PLC 通过 Profinet 给 MFC 发：
- 流量设定值
- 开 / 关气路
- MFC 通过 Profinet 回传：
- 实时流量
- 累计流量
- 故障报警
4. 最简单记忆
Profinet = 工业高速网线协议，PLC 控制设备的主流语言
十、有串口和网口的设备图
同时带串口（RS232/RS485）+ RJ45 网口的工业设备实拍图

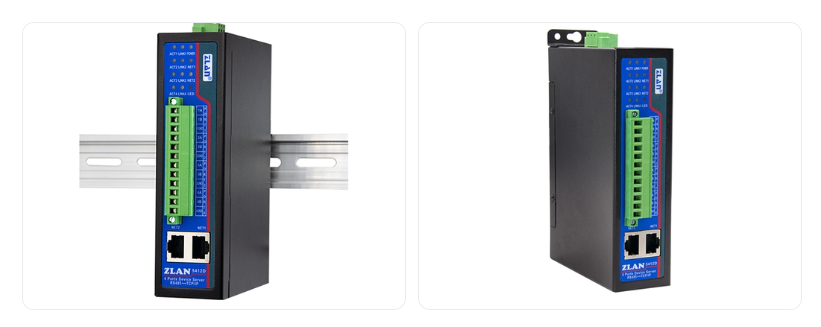

1. 导轨式串口服务器（ZLAN5412D）
典型工业现场网关，4 路串口 + 双网口，DIN 导轨安装，常用来做 Modbus RTU 转 TCP/Profinet

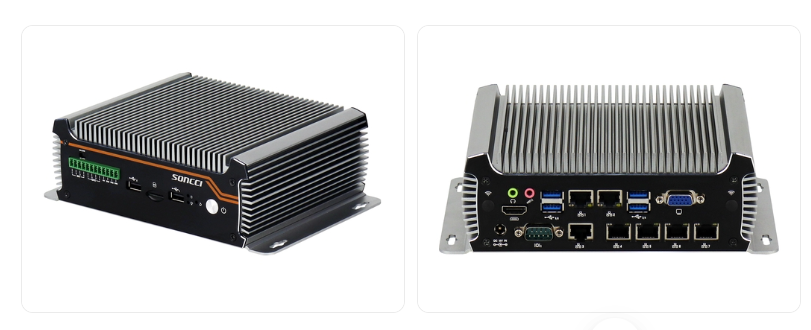

2. 无风扇嵌入式工控机（SCI-S4000L4）
多网口 + 双串口（DB9）设计，适合等离子清洗机 / MFC 的 PLC 上位机，全封闭防尘

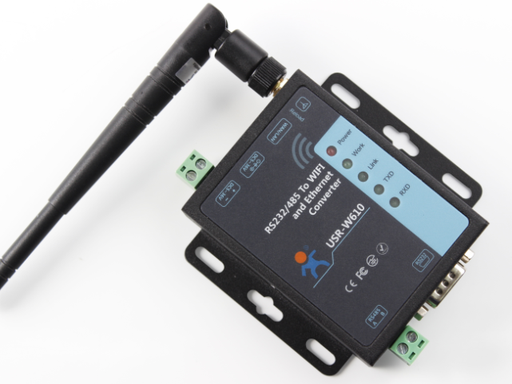

3. 工业级串口 WiFi / 以太网网关（USR-W610）
单串口（RS232/485）+ 网口 + WiFi 天线，用于老设备联网
十一、真实设备连接实拍图
1. 工业 RS485 总线连接（有人 USR-N540 + 多台仪表）
说明：黑色工业导轨模块（USR-N540），绿色凤凰端子接 RS485 A/B/GND；白色模块是配套电源 / 另一台转网口；网线接 RJ45，DC24V 供电，指示灯亮表示通信正常；适合车间多 MFC / 流量计组网。

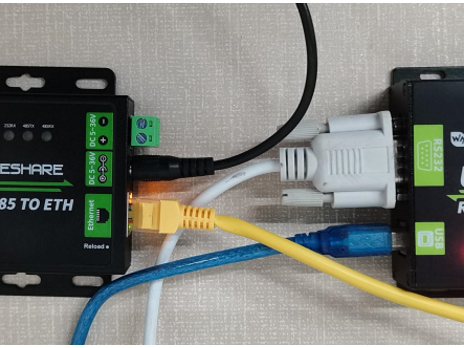

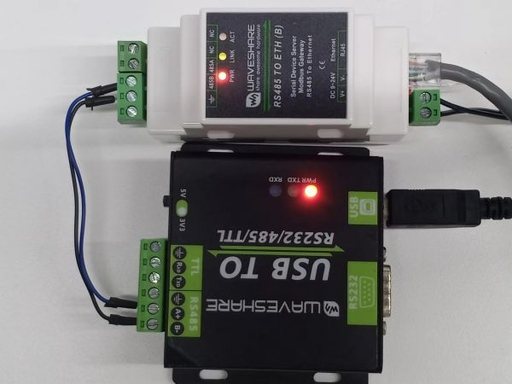

2. RS232+RS485 双口转网口 与电脑直连（微雪 Waveshare 双口模块）
说明：黑色金属外壳模块，DB9 口接 RS232（电脑 USB 转 RS232 线），绿色端子接 RS485；网线直连笔记本网口；USB 线给 USB 转串口模块供电；适合实验室单设备调试。

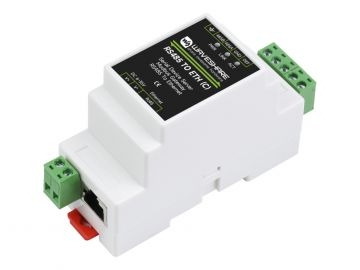

3. 单台 RS485 设备→转网口→交换机（微雪 RS485-TO-ETH 导轨款）
说明：白色导轨式模块，侧面绿色端子：一组 RS485（A/B），一组 DC 电源；RJ45 网口直连交换机；适合现场单台 PLC/MFC 快速联网，接线极简。

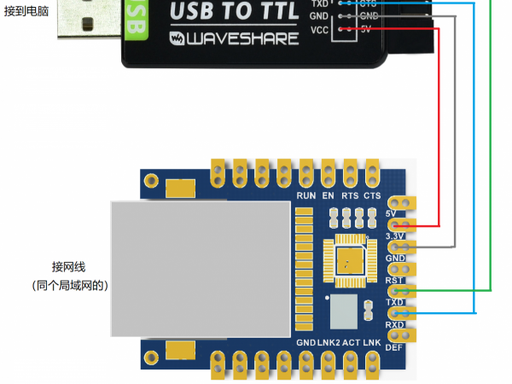

4. 嵌入式小体积模块 连接测试（微雪 UART TO ETH 开发板场景）
说明：蓝色 PCB 小模块，网口 + 排针；通过 USB 转 TTL 线连电脑；网线接路由器；适合嵌入式设备内部集成、空间受限的场景。
5.补充实拍要点 & 接线核对
RS485 接线：A 对 A、B 对 B、GND 共地；总线首尾加120Ω 终端电阻；必须用屏蔽双绞线（RVSP），屏蔽层单端接地。
RS232 接线：DB9 2 (TX) 接 3 (RX)、3 (RX) 接 2 (TX)、5 (GND) 接 GND；交叉线 / 直连线要分清。
网络：模块 IP 必须和上位机同网段；网线用超五类及以上；无需交叉线，现代模块都支持自动翻转。
十二、需要统一设备接口吗？
完全不需要！绝对不需要所有设备都用同一种接口！
这正是你做 IT/OT 对接 的核心意义：把各种乱七八糟的接口，统一接到系统里。
我给你用最真实、最落地的逻辑讲清楚：
1. 实验室设备本来就是五花八门的接口
- 有的设备：只有串口 RS485（MFC、流量计、老仪表）
- 有的设备：只有网口（新 PLC、新电源、工控机）
- 有的设备：既有串口又有网口（等离子清洗机、部分 PLC）
- 有的设备：只有 USB / 自定义口（小型仪器）
它们天生就不一样，不可能统一。
2. 你要做的不是统一接口，而是统一接入
方法就是：
- 串口设备 → 用 串口转网口模块
- 网口设备 → 直接插交换机
- 老协议设备 → 用 网关转成 Modbus TCP / OPC UA
最终全部变成：网口 → 交换机 → 上位机 / MES / 数据平台
3. 一句话总结（非常关键）
设备本身是什么接口，就用什么接口，不用改设备。 你只需要通过转换模块，把它们全部转成网口接入系统就行。
| 类别 | 知识点 | 关键说明 |
|---|---|---|
| 基础概念 | PLC 全称 | Programmable Logic Controller可编程逻辑控制器，设备的控制大脑 |
| MFC 全称 | Mass Flow Controller质量流量控制器，等离子清洗机上精确控气的部件 | |
| Profinet | 西门子主导的工业以太网协议，用于 PLC 与设备高速实时通信 | |
| 接口与转换 | 串口 (RS485/232) | 老设备常用，抗干扰、距离远，不能直接上局域网 |
| 网口 (RJ45) | 新设备标配，可直接接入交换机，用于 IT/OT 联网 | |
| 串口转网口模块 | 把 RS485/232 转成网口，让老设备接入网络 | |
| 设备关系 | 等离子清洗机 ↔ MFC | MFC 是等离子清洗机的气路控制核心，决定工艺稳定性 |
| 多设备接口差异 | 不同设备接口不需要统一，有网口直连，串口用模块转换 | |
| 整体架构 | 实验室 IT/OT 拓扑 | 网口设备直连交换机串口设备 → 转换模块 → 交换机所有设备统一接入上位机 / MES |
| 对接原则 | 核心思路 | 不改设备、不换硬件，用网关统一接入 |
