射频电磁场辐射抗扰度试验（Radiated Radio-Frequency Electromagnetic Field Immunity Test），是电磁兼容（EMC）测试中最重要的抗扰度项目之一。
辐射骚扰抗扰度测试，简单来说，就是在一个受控的强电磁场环境下，检验你的电子设备会不会"扛不住"干扰而功能失常。这项测试的核心依据是 GB/T 17626.3 标准，它与国际标准 IEC 61000-4-3 是等同的。
测试由来与背景
1. 干扰来源日益复杂
射频辐射干扰主要来源于两大类：
-
有意发射源：如操作维修人员使用的手持无线电收发机（对讲机、手机）、固定的无线电/电视广播发射台、车载无线电发射机等。
-
无意发射源：如电焊机、晶闸管整流器、荧光灯、感性负载开关操作时产生的杂散寄生辐射。
2. 技术发展的推动
近年来，数字无线电话（手机）及其他无线电发射装置的使用显著增加，其工作频率已扩展至800MHz-3GHz甚至更高频段。为了真实模拟这类设备靠近电子设备（如医疗仪器、汽车电子）时的干扰情况，国际标准组织专门针对这些频段制定了更严格的测试要求。
3. 标准化需求
由于电磁环境复杂，场强难以通过经典公式准确计算，为了统一评价标准，国际电工委员会（IEC）制定了IEC 61000-4-3标准，中国将其等同采用为GB/T 17626.3
目前最新的核心标准对比如下：
| 标准类型 | 标准编号 | 名称 | 说明 |
|---|---|---|---|
| 国际标准 | IEC 61000-4-3:2020 | Electromagnetic compatibility (EMC) -- Part 4-3: Testing and measurement techniques -- Radiated, radio-frequency, electromagnetic field immunity test | 当前最新国际版本 |
| 中国国家标准 | GB/T 17626.3-2023 | 电磁兼容 试验和测量技术 第3部分：射频电磁场辐射抗扰度试验 | 当前有效版本，2024年7月1日起实施，等同采用IEC 61000-4-3:2020 |
| 历史版本 | GB/T 17626.3-2016 | 同上 | 已被2023版替代 |
| 汽车电子专用 | ISO 11451-2 | 道路车辆 窄带辐射电磁能量产生的电气干扰 部件试验方法 | 针对整车或零部件的专用标准，严酷等级更高 |
特别注意：GB/T 17626.3-2023 是目前最新的国家标准，任何在2024年7月1日后进行的产品测试或认证，都应依据此版本。
关键试验参数
这项测试的核心参数决定了试验的严酷程度，通常会根据产品应用场景选择不同等级。
| 参数项 | 典型值/范围 | 说明 |
|---|---|---|
| 频率范围 | 80MHz ~ 1GHz （基础） 最高至 6GHz（扩展） | 这是最常见的测试频段。对于手机、无线通信设备等，频率上限可能会扩展至2GHz甚至6GHz。 |
| 试验等级 | 1级：1 V/m 2级：3 V/m 3级：10 V/m X级：开放等级 | 这是指天线在EUT位置产生的电场强度。等级越高，测试越严酷。大多数家用和商用电子产品会选择3 V/m ，而工业、汽车或某些严苛环境会要求10 V/m或更高。 |
| 调制方式 | 1kHz正弦波，80% 幅度调制 | 这种调制方式用于模拟来自AM广播、民用通信等大多数射频干扰源的真实环境。 |
| 频率步进 | 不超过当前频率的1% | 例如，在100MHz时，步进不超过1MHz，确保能扫描到EUT的所有敏感频点。 |
| 驻留时间 | 不小于1秒 | 指在每个频率点施加干扰的最短持续时间，确保EUT有足够时间响应。 |
测试过程与布置
测试通常在全电波暗室中进行，以模拟自由空间环境并避免外界干扰。
1. 测试设备
-
电波暗室：内部铺设吸波材料。
-
信号发生器：产生指定频率和调制方式的射频信号。
-
功率放大器：将信号放大至所需场强。
-
发射天线：双锥天线（低频）、对数周期天线（高频）、喇叭天线（微波频段）。
-
场强探头：各向同性场探头，用于实时校准和监测场强。
-
转台：放置受试设备（EUT），可360度旋转，以寻找最敏感的角度。

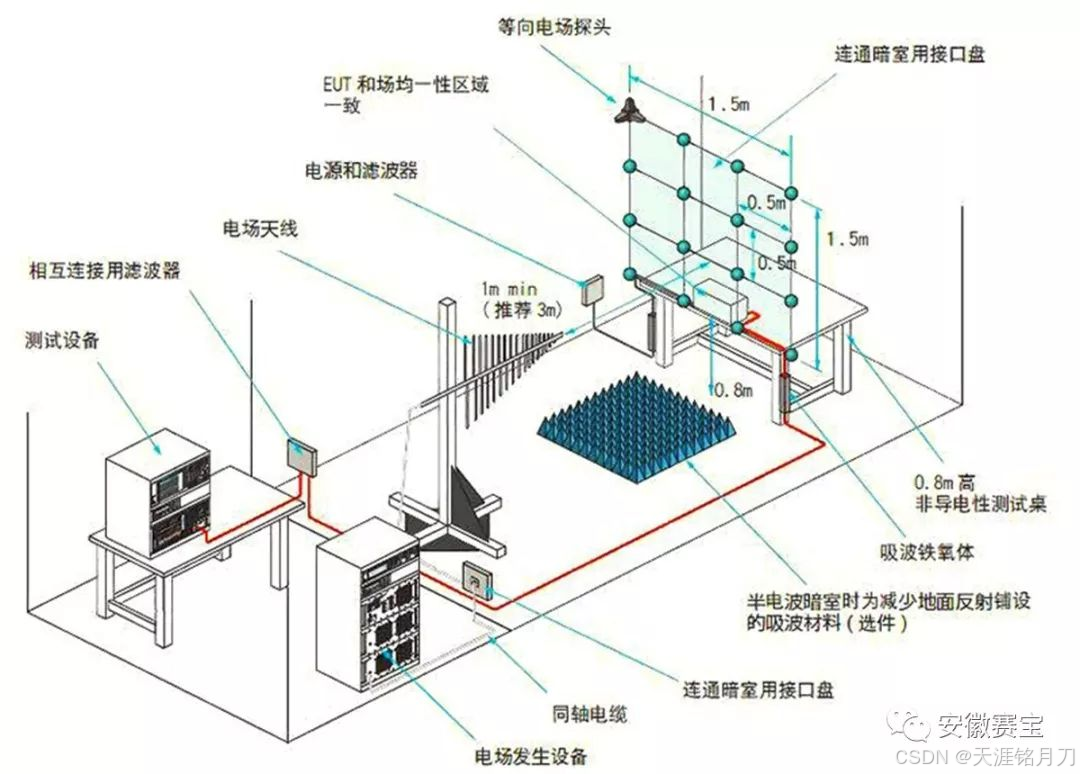

2. 测试布置
-
EUT放置 ：放置在0.8米高的绝缘台面上（针对台式设备）。
-
线缆布置：连接线缆需暴露在电磁场中，通常暴露长度约1米，并尽量与天线极化方向平行，以模拟最严酷情况。
-
天线位置 ：天线与EUT之间的距离通常为3米（或1米，若3米有争议则以3米为准）。
3. 测试流程
-
场均匀性校准：在不放置EUT的情况下，使用场探头在规定的"均匀域"（1.5m × 1.5m区域）内校准场强，确保场强偏差在0dB ~ +6dB范围内。
-
正式测试：
-
将EUT置于转台上，使其处于正常工作状态。
-
天线先在垂直极化方向，信号发生器在80MHz~1000MHz范围内按步进扫描。
-
在每个频率点，放大器输出功率以达到规定的场强（如10V/m），并驻留规定时间（如3秒），同时监测EUT功能。
-
完成垂直极化后，天线切换为水平极化方向，重复上述扫描。
-
若频率扩展至6GHz，则需更换喇叭天线，重复流程。
-
-
结果判定：记录EUT在哪个频点、哪个极化方向出现了性能下降或功能紊乱。
性能判据（如何判断是否合格）
测试结束后，会根据EUT的表现来判定结果，通常分为A、B、C、D、E等几个等级：
-
A级（最优）：在整个测试过程中，设备功能完全正常，性能无任何下降。
-
B级（可接受）：测试中设备功能可能出现暂时的、可接受的性能下降或功能丧失，但干扰停止后，能自动恢复正常，且存储数据不丢失。
-
C级：干扰期间功能暂时丧失，需要用户手动重启或干预才能恢复正常。
-
D/E级（不合格）：干扰期间功能丧失，且无法自动恢复（D级需人为简单干预，E级则已损坏）。
