直流电机在工业控制、智能制造、精密传动等领域应用广泛，其电压、电流、负载扭矩、转速等性能参数的精准测试，是保障电机产品质量、匹配应用工况的关键环节。传统直流电机测试多采用人工操作、单参数检测的方式，存在串口适配繁琐、数据采集实时性差、测试模式单一、数据记录不规范等问题，难以满足多型号、多工况下的批量测试需求。
LabVIEW 作为图形化编程的虚拟仪器开发平台，具备良好的硬件兼容性、模块化编程优势和高效的串口通信能力，结合生产者 / 消费者模式的程序架构，可实现测试系统的自动化、通用化设计，有效解决传统测试的痛点，提升直流电机性能测试的效率和数据可靠性。
硬件平台搭建
本测试系统硬件以 PC 机为核心载体，搭配可编程控制电源、扭矩转速一体传感器、配套测试仪表、磁粉制动器及传动机构组成，各硬件模块通过串口、485 总线实现与 LabVIEW 上位机的通信联动，硬件架构具备可扩展性，可适配不同规格直流电机的测试需求。
-
可编程控制电源选用高分辨率型号，电压输出范围 0~35V、电流 0~6A，分辨率达 0.1mV/0.1mA，支持串口与 LAN 双接口，通过串口接收 LabVIEW 上位机指令，为直流电机提供精准可调的供电动力，响应速度快，满足电机不同电压工况的测试要求。
-
扭矩转速检测采用 ZJ-A 一体传感器，量程 0±200N・m，24V 供电，配套仪表完成传感器数据的初步采集，仪表与 LabVIEW 上位机通过 485 串口实现数据交互，确保扭矩、转速参数的精准传输。
-
磁粉制动器作为负载调节核心，通过 LabVIEW 控制加载电流大小，改变内部磁场强度，利用磁性粉末的作用力输出稳定、可控的制动力，为电机提供不同等级的负载工况，适配各类负载扭矩测试需求。
-
各类硬件与 PC 机的通信串口通过总线集中管理，支持多串口同时接入，为 LabVIEW 的串口自动识别功能提供硬件基础。
程序架构设计
系统采用 LabVIEW 经典的生产者 / 消费者模式搭建核心程序框架，结合事件结构实现操作指令与数据采集的并行处理，有效减少系统资源占用，避免因程序阻塞导致的数据丢失，保障测试过程的稳定性。
生产者循环主要负责接收用户操作指令、下发硬件控制命令、采集传感器与仪表的原始数据，将数据按类型封装后送入队列；消费者循环从队列中读取数据，完成数据解析、实时显示、曲线绘制与数据库存储，两个循环独立运行且数据交互高效，契合多参数、多路采集的测试需求。
同时，系统设置 "防误操作" 逻辑，通过 LabVIEW 的条件结构实现测试模式的互锁控制，仅手动停止当前测试模式后，方可启动新的测试流程，避免多模式同时运行导致的硬件故障和数据混乱。
核心功能模块
串口自动识别
串口适配是测试系统通用化的关键，该模块基于 LabVIEW 的 "串口查找资源函数" 与属性节点开发，实现多串口的自动扫描、匹配与存储。程序首先初始化串口汇总变量，通过函数扫描 PC 机已识别的所有串口并存储；随后向各串口发送协议测试指令，将有正确反馈的串口判定为与硬件匹配的有效串口，同时将其从汇总变量中剔除，缩短后续识别时间；最后通过 LabVIEW 的数据库操作函数，将有效串口与对应硬件的匹配关系写入 Access 数据库，便于后续测试直接调用，彻底解决传统测试中人工配置串口的繁琐问题，支持不同测试仪表、传感器的即插即用。
参数设置模块
基于 LabVIEW 的 "数据库连接" 函数与子界面调用功能设计，实现测试参数的可视化设置、保存与读取。用户在 LabVIEW 主界面触发参数设置指令后，程序自动调用参数设置子界面，同时从 Access 数据库中读取前期保存的测试参数，并在界面控件中实时显示；用户可根据测试需求修改电机运行时间、供电电压、负载扭矩等级等参数，点击保存后，程序通过条件结构判定修改指令，将新参数更新至数据库并同步至测试控制逻辑，确保参数设置的准确性和可追溯性。模块还设计了参数校验逻辑，对超出硬件量程的参数进行弹窗提示，避免错误参数导致的硬件损坏。
数据实时测控
该模块是系统的核心测试环节，基于 Modbus 串口通信协议开发，实现 LabVIEW 与下位机硬件的指令交互和数据采集。程序通过串口向下位机发送控制指令，实时调节可编程电源的输出电压和磁粉制动器的加载电流，模拟直流电机不同的运行工况；同时持续读取扭矩转速仪表、电流电压检测模块的反馈数据，对原始数据进行解析、滤波，提取有效测试参数。
利用 LabVIEW 的波形图控件，将电压、电流、扭矩、转速等参数以实时曲线的形式动态显示，直观反映电机在测试过程中的性能变化；通过定时采集机制，将数据按时间戳存储，保障数据的连续性和完整性，采集频率可根据测试需求在 LabVIEW 程序中灵活调整。
数据记录存储
结合 LabVIEW 的文件 I/O 函数和数据库操作功能，实现测试数据的双重存储。一方面，测试过程中的实时数据按 CSV 格式自动保存至本地文件，支持数据的离线查看和 Excel 导入分析；另一方面，将测试关键参数（如测试模式、电机型号、工况参数、性能极值、测试时间）写入 Access 数据库，实现数据的分类管理和快速检索。同时，LabVIEW 程序支持测试曲线的导出和打印，满足测试报告编制的需求。
系统测试应用

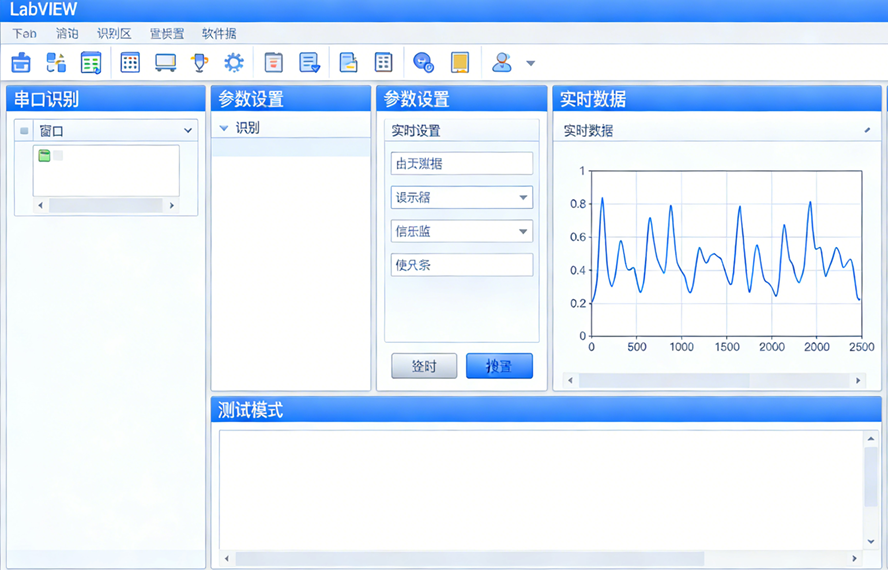

基于上述设计搭建的测试系统，可实现直流电机 8 种组合模式的运行跑合测试，覆盖空载、轻载、重载、变压、变载等典型工况。测试时，用户仅需完成硬件连接，通过 LabVIEW 主界面点击 "串口自检"，系统自动完成硬件适配，随后选择测试模式、确认参数并启动测试，全程无需人工干预，测试完成后系统自动停止并保存所有数据。
实际测试应用表明，系统可稳定实现多参数的实时采集与曲线记录，串口识别准确率 100%，数据采集无延迟、无丢失，测试结果的重复性和一致性良好；LabVIEW 的图形化界面操作简单，模块化程序架构便于后期根据测试需求新增测试模式、扩展硬件接口，可适配不同规格、不同型号直流电机的性能测试，通用化程度高。
平台功能优势
-
硬件兼容性强：LabVIEW 的设备驱动库覆盖主流测试仪表、传感器，系统可通过简单的程序修改适配不同品牌、型号的硬件，无需重新搭建测试平台。
-
自动化程度高：实现串口自动识别、参数自动加载、工况自动调节、数据自动采集存储，大幅减少人工操作，提升测试效率。
-
实时性与稳定性好：生产者 / 消费者模式的程序架构保障了指令下发与数据采集的并行处理，结合 LabVIEW 的实时性编程特性，有效避免数据丢失，测试过程稳定可靠。
-
可扩展性优异：模块化的程序设计让系统可灵活新增测试功能、扩展测试模式，通过添加 LabVIEW 子程序即可实现新参数、新工况的测试需求，适配工业领域不断变化的直流电机测试要求。
系统应用总结
基于 LabVIEW 开发的直流电机性能通用测试系统，充分发挥了 LabVIEW 图形化编程、硬件适配灵活、串口通信高效的技术优势，通过合理的硬件平台搭建和模块化的程序设计，解决了传统直流电机测试的诸多痛点。系统不仅实现了电机电压、电流、负载扭矩、转速等核心性能参数的精准、实时测试，还具备通用化、自动化、可扩展的特点，可广泛应用于直流电机的研发测试、出厂检测、工况匹配等场景。
在实际应用中，该系统有效提升了直流电机性能测试的效率和数据可靠性，降低了测试人员的操作门槛，同时 LabVIEW 的跨平台特性也为系统的远程测试、网络化管理提供了拓展空间，为直流电机的质量把控和应用优化提供了可靠的测试技术支撑。
