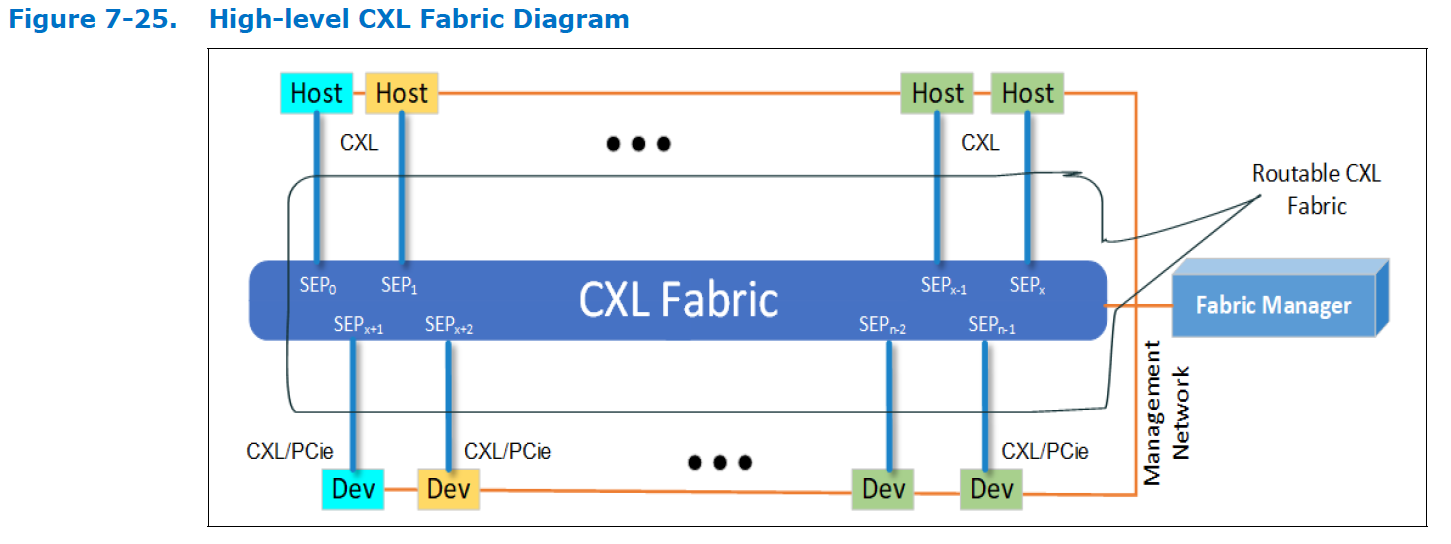

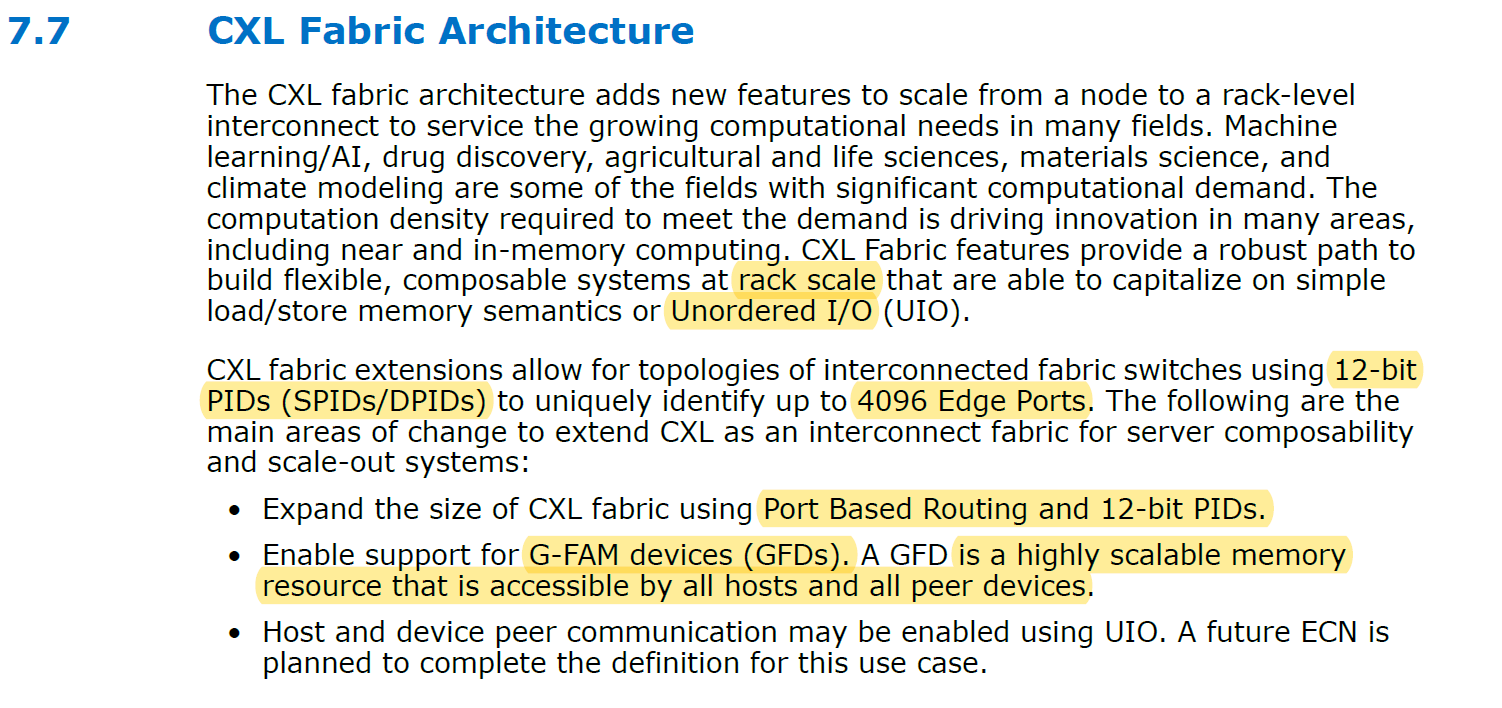

CXL 3.1\] CXL Fabric 概念说明 CXL Fabric是CXL协议中的概念，是一种互连架构，不是具体的实物，也不是简单的抽象的概念，从协议中描述来看，为了应对AI的需求，需要能够支持大容量内存的架构，简单来说，单个内存接近上限，就需要增加支持内存的数量来提高容量，需要有架构和协议上的支持。 以下内容来自于CXL 3.1规范中内容，和对规范内容的理解。 ## 1. CXL Fabric Architecture 这个名词是在CXL 3.0版本中在第7部分，switching章节中增加的一个新的小节内容，在2.0版本中，没有这个小节，但是已经有了Fabric Manager这个概念。 在CXL 3.1规范中，在7.7的内容中对 CXL Fabric Architecture有如下说明。  从这段内容看到几个关键词，目的是为了大规模的扩展内存 * rack Scale 机架结构 * PID 路由的端口IP SPID和DPID，分别为源端口ID和目的端口ID * PBR 基于端口的路由 * GFD （G-FAM，也就是Global Fabric attached Memory Device）全局附加内存 在这段内容中说明了PID字段位宽是12bit，也就限制了最大规模的设备扩展数为4096个。 GFD在这里属于大尺度扩展内存资源，所有的主机和对端设备都可以进行访问（Host and peer devices） ## 2. High Level CXL Fabric diagram 在协议中给出了一个CXL Fabric的示意图  对于这个图的理解，中间的CXL Fabric就是这个架构，其实实际中间的这个CXL Fabric是CXL交换机，上面的HOST通过CXL连接到交换机，下面的Device也通过CXL连接到交换机，然后根据路由规则进行数据传输，PBR是基于端口的路由，通过ID来确定source和destination，也就是发送的和接受的，这个的好处简单来说就是可以直接通过ID来进行转发，不需要解包实际的数据，能够提高传输效率。 具体的机制下次再通俗说明。包括怎么对应端口，怎么绑定，如何管理，如何转发，如何确定路由方式等内容。
