假如你给一块光伏组件通上电，它居然会自己"发光"------这不是科幻，而是电致发光（EL）检测 的基本原理。今天，曜华激光 就用大白话带你读懂：EL检测仪到底是怎么看穿电池片内部那些看不见的伤。
太阳能组件IV测试仪_自动电池片EL分选仪_光伏组件EL测试仪-武汉曜华激光科技有限公司
https://www.whyoha.com/

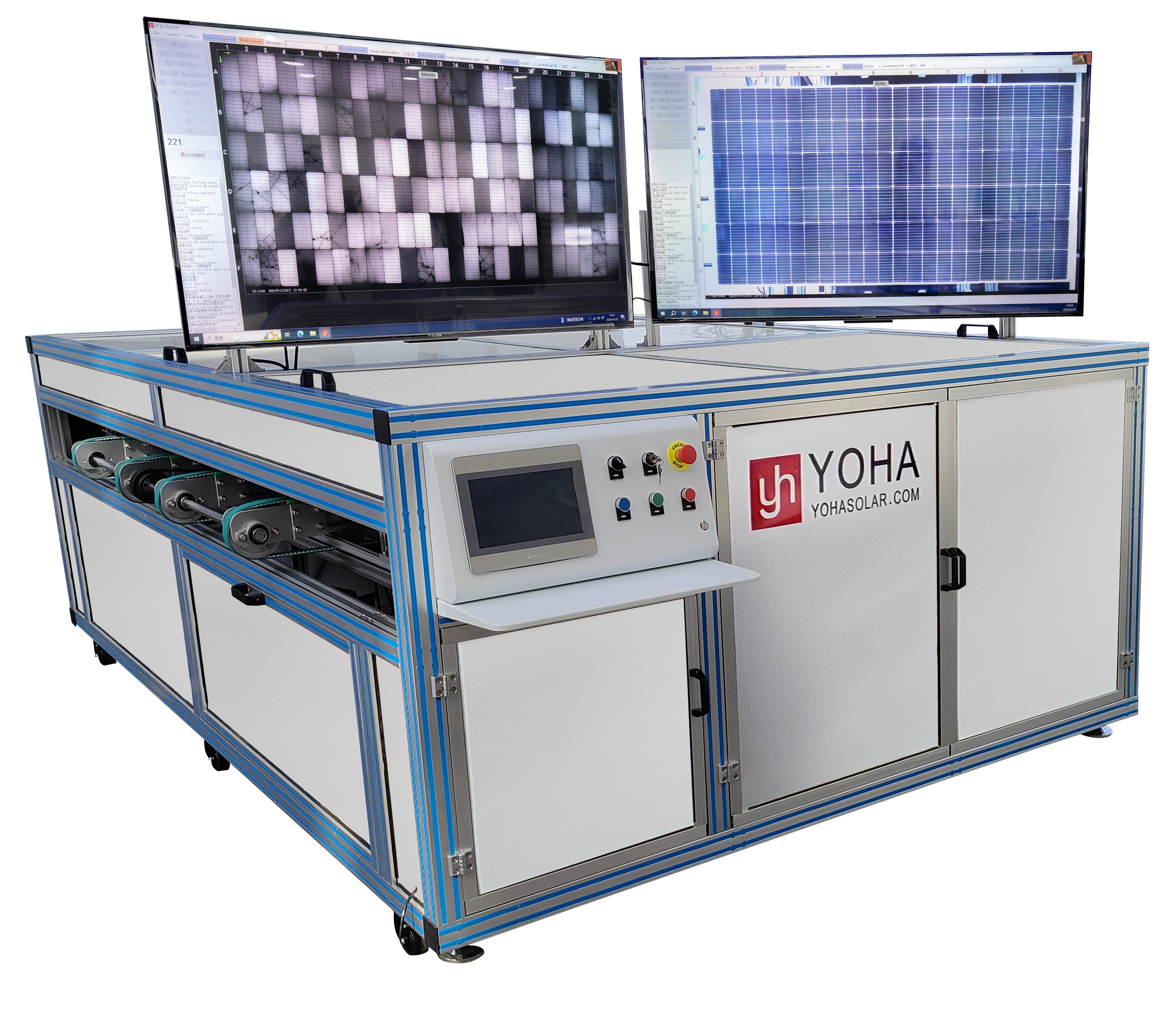

武汉曜华激光EL缺陷检测仪
通电为什么会发光？
光伏电池本质上是一个PN结。当你给它通上正向电流时，电子和空穴这两个"小伙伴"会在结区相遇，发生复合。在复合的过程中，多余的能量以光的形式释放出来------这就是电致发光。
电池片发出的光不是可见光，而是1150nm左右的近红外光 ，人眼看不见，但高灵敏度的红外相机可以清晰捕捉。一个健康完整的电池片，发光均匀、明亮；而一旦存在隐裂、断栅、虚焊等问题，发光强度就会大打折扣，在图像上形成暗区或黑线。

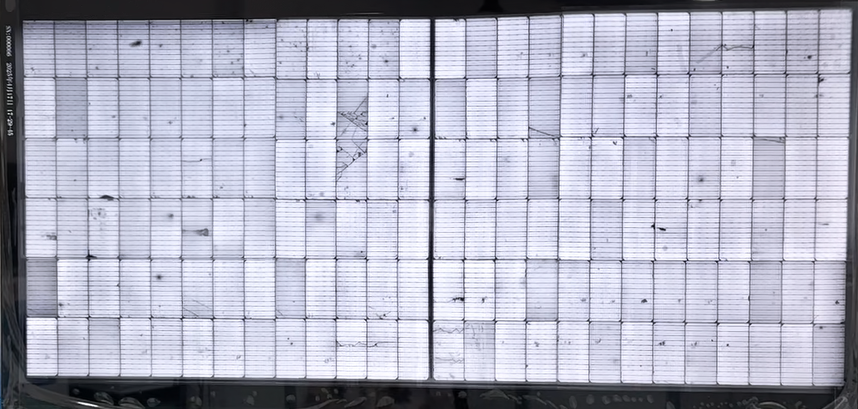

曜华激光EL检测仪检测成像
有伤为什么显形？
可以这样理解：隐裂 就像一条"断路"，载流子无法顺利通过裂纹区域，自然也就发不出光，在EL图像上呈现为黑色的裂纹线条；断栅 则是电池表面的细栅线断裂，导致局部电流收集失效，表现为横向的暗线；虚焊 好比"接触不良"，焊带与主栅线之间电阻过大，电流过不去，焊带附近就会变暗。
这些缺陷之所以能被检测出来，靠的正是EL检测仪的核心能力------把看不见的发光现象，转化为高分辨率的灰度图像。一台好的EL设备，可以识别出宽度不到0.03毫米的微裂纹 ，精度远超肉眼。

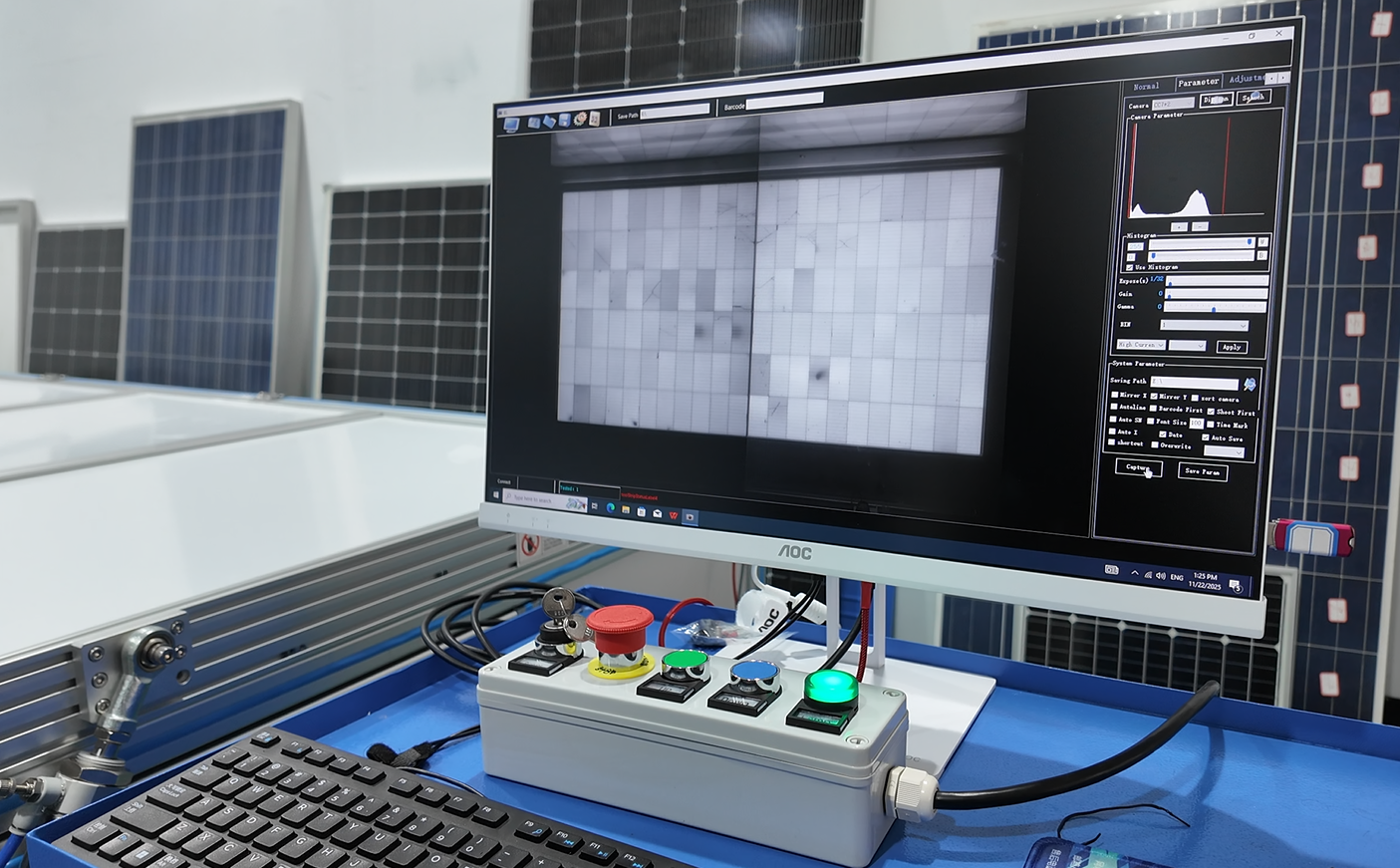

武汉曜华激光EL缺陷检测仪高精度检测成像
它是怎么做到的？
EL检测仪的工作流程，可以简单概括为三步：通电、拍照、判图 。
第一步，检测仪给组件施加精准的直流电流，让电池片稳定发光；第二步，高灵敏度的红外相机在暗室环境下捕捉近红外光信号，生成EL图像；第三步，内置的AI算法自动分析图像，标记出所有缺陷的位置和类型。
这一过程中，成像质量直接决定了检测的准确性。以****曜华激光**** 的YH-EL8系列设备为例，它采用6000万像素红外相机和8相机面阵拍摄，信噪比高达45dB以上，即使在车间复杂光线下也能稳定成像。而搭载的深度学习算法经过百万级缺陷样本训练，可以精准区分隐裂、断栅、虚焊等12-14种缺陷 ，误判率控制在2%以下。单块组件的检测时间，仅需12秒 。

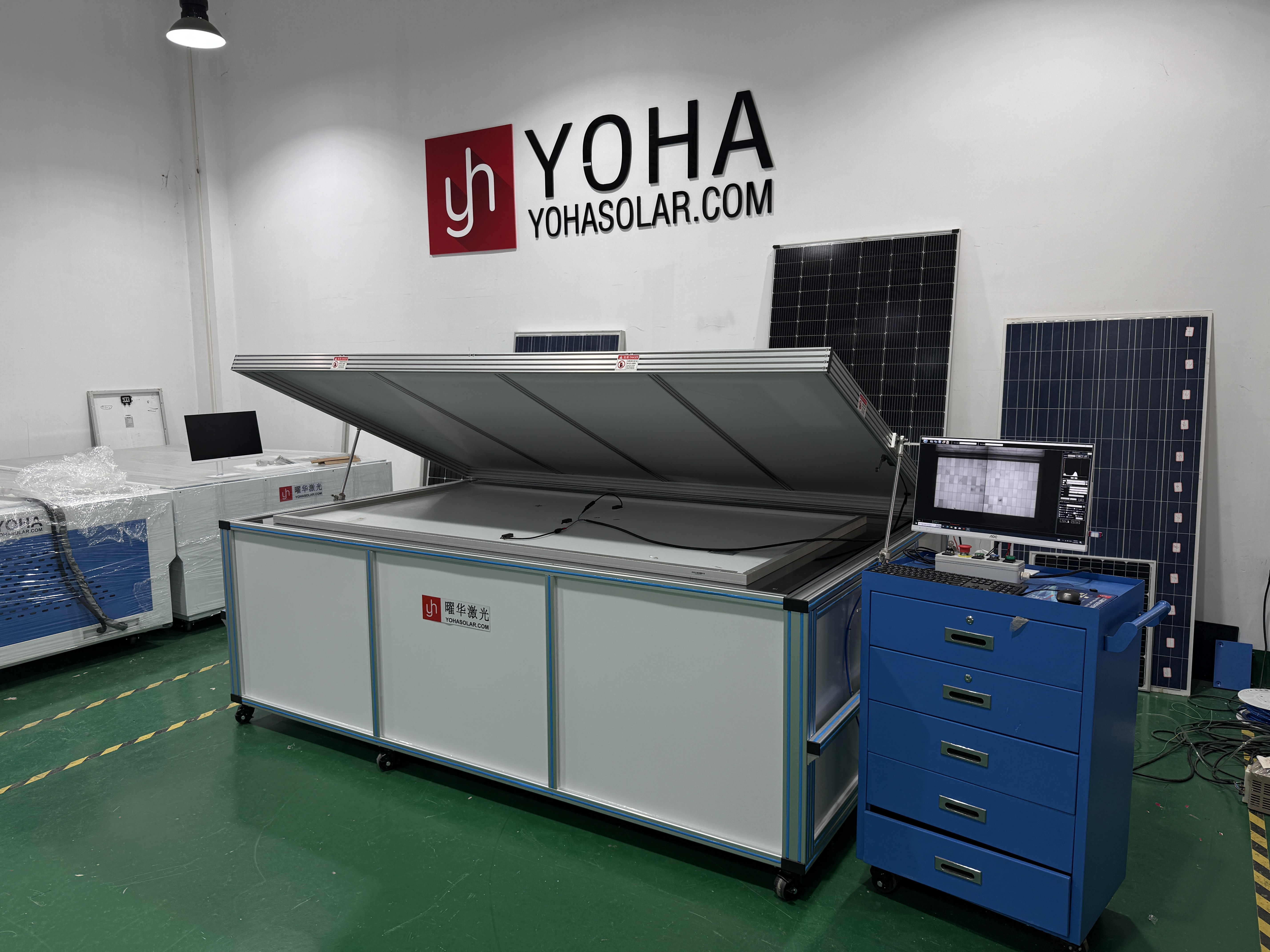

武汉曜华激光YH-EL8系列EL外观缺陷检测仪
除了产线，还能用在哪？
EL检测的用武之地远不止生产端。在电站运维现场，便携式EL测试仪同样大显身手------运输途中磕碰的隐裂、长期运行后出现的衰减，都可以在户外快速排查。一块组件从通电到成像，不过几十秒时间，缺陷位置一目了然。

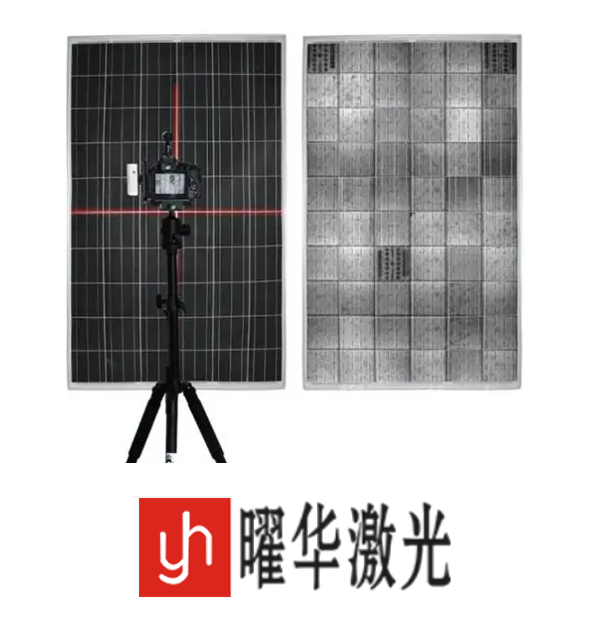

武汉曜华激光便携式EL缺陷检测仪
更重要的是，每一块组件的EL图像都会与工艺参数绑定，形成可追溯的数字档案。当电站出现功率异常时，调出历史数据就能快速定位是来料问题还是后期损伤，省时省力。
说白了，EL检测就是给光伏组件拍了一张"X光片"------通电让它自己发光，有伤的地方就会"显形"。这项技术看似神奇，背后的逻辑其实并不复杂：会发光的地方是健康的，发不出光的地方，就是需要关注的问题点。
