JSM65HVD230D 3.3V CAN总线收发器

在工业自动化和汽车电子领域，可靠的数据通信是系统的生命线。作为国内领先的半导体设计公司，杰盛微半导体（JSMSEMI） 近日正式推出JSM65HVD230D 3.3V CAN总线收发器，该产品完全对标的SN65HVD230D，在性能、兼容性和成本方面展现显著优势。本文将深入解析这款产品的核心特性、应用场景及设计要点，助您在项目中实现高效稳定的CAN网络部署。

一、产品概述：什么是JSM65HVD230D？

JSM65HVD230D是一款兼容ISO 11898-2标准的CAN物理层收发器，专为3.3V微处理器（如MCU、DSP）与差分CAN总线之间的信号转换而设计。它支持最高5Mbps的数据传输速率，工作温度范围覆盖-40°C至125°C，适用于严苛的工业环境。与SN65HVD230D相比，JSM65HVD230D在引脚定义、功能模式和电气参数上完全兼容，可直接替换，同时提供了更强的本地化技术支持与成本优化。

核心定位：JSM65HVD230D是杰盛微在高速通信领域的重要布局，旨在解决多节点、高干扰场景下的通信可靠性问题。其设计遵循"高性能、高鲁棒性"原则，内置多种保护机制，如总线ESD防护超±16kV，支持热插拔和故障安全模式。

二、为何值得关注？------五大核心优势解析

1. 供电简单，兼容性强

单3.3V供电：直接连接常见3.3V微处理器，无需额外电平转换电路。
全兼容设计：与SN65HVD230D引脚对引脚兼容，软件无需修改，无缝替换。

2. 三重工作模式，灵活节能

JSM65HVD230D支持通过Rs引脚（第8脚）配置工作模式：

高速模式（Rs接地）：信号切换无延迟，适合短距离高速通信。
斜率控制模式（Rs接10kΩ--100kΩ电阻）：可调整信号边沿斜率，减少电磁干扰。例如，接入100kΩ电阻时，斜率约10V/μs，有效降低长距离传输的反射问题。
低功耗模式：待机电流低至400μA（监听模式），睡眠模式更可降至0.2μA，适合电池供电设备。

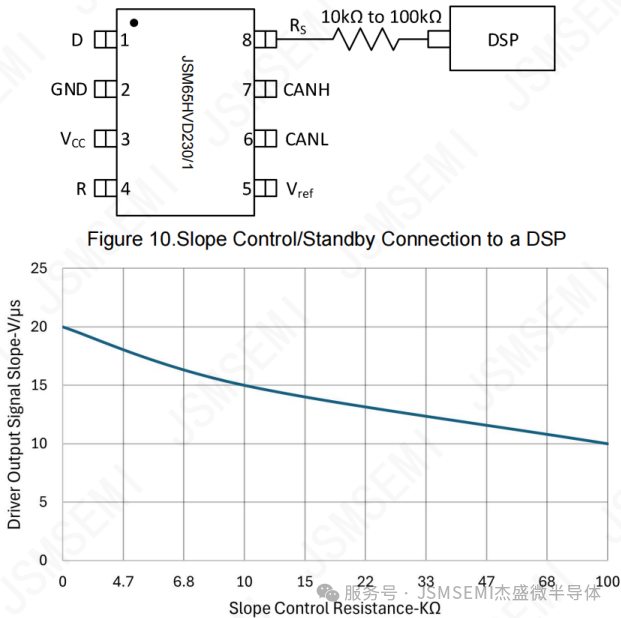

下图展示了斜率控制模式下，驱动器输出信号随电阻值变化的关系，帮助直观理解电磁兼容性优化：

3. 强悍防护，保障系统稳定

总线ESD保护：CANH/CANL引脚耐受±16kV HBM（人体模型），远超行业标准。
故障安全机制：支持丢失地线、过压、过热保护（热关断阈值165°C），避免单点故障扩散。
开环失效保护：总线开路时，接收器默认输出高电平，防止误动作。

4. 高节点容量，扩展性强

输入阻抗高达70kΩ（典型值），单总线最多可连接120个节点，满足大型网络需求。
宽共模范围（-2V至7V），适应复杂环境下的地电位波动。

5. 本土化优势，成本与交付更优

杰盛微作为国内企业，提供快速样品支持、定制化服务及有竞争力的价格，缩短项目周期。

三、典型应用场景------JSM65HVD230D用在哪里？

1. 工业自动化与机器人控制

在智能制造中，JSM65HVD230D可用于PLC、传感器网络和电机驱动器，实现多设备实时通信。其抗干扰特性适合变频器、机械臂等高噪声环境。

2. 汽车电子与电池管理系统

尽管文档注明非汽车级专用，但JSM65HVD230D的-40°C至125°C温度范围使其适用于车载诊断、电池状态监控等辅助系统。

3. 建筑与能源管理

如HVAC（暖通空调）、智能电表集群，通过CAN总线实现多节点数据采集。

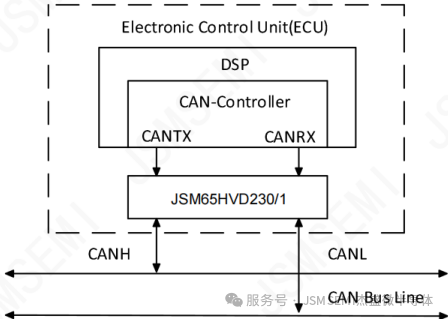

典型应用电路示意图如下，展示了微处理器与总线的连接方式：

网络拓扑示例（多点连接，两端终止）：

四、技术细节浅析------关键参数与设计要点

1. 引脚功能简表

引脚名	编号	类型	描述
D	1	输入	发送数据输入（低电平=主导）
R	4	输出	接收数据输出（镜像总线状态）
Rs	8	输入	模式选择（接地=高速，接电阻=斜率控制，接高电平=低功耗）

2. 电气特性亮点

差分输出电压：主导状态为1.5V--3V（负载60Ω），满足ISO 11898-2标准。
功耗控制：常态工作电流1--2mA，睡眠模式低至0.2μA。
传输延时：高速模式下，信号环路延时约90--130ns，保障实时性。

3. 布局与防护建议

去耦电容：Vcc引脚附近需加100nF陶瓷电容，稳定电源。
总线保护：建议在CANH/CANL接口添加TVS管（瞬态电压抑制器），防护浪涌事件。
终止电阻：总线两端应接120Ω电阻，减少信号反射。长距离传输可采用分割终止（如2×60Ω电阻+电容接地），优化共模滤波。

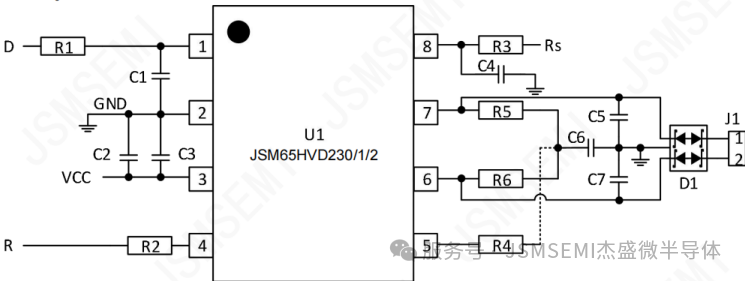

布局参考示意图：

五、JSM65HVD230D vs. SN65HVD230D------对标分析

杰盛微JSM65HVD230D在参数和功能上完全对标TI SN65HVD230D，但具备以下差异化优势：

成本优化：本土生产降低供应链成本，价格更具竞争力。
技术支持：提供中文资料、快速响应设计问题。
定制灵活性：支持小批量定制需求（如特定标记或包装）。

直接替换建议：现有使用SN65HVD230D的项目可直接更换为JSM65HVD230D，无需修改硬件或软件。

六、实际测试数据与性能验证

杰盛微对JSM65HVD230D进行了全面测试，以下为关键结果：

EMC性能：在斜率控制模式（Rs=100kΩ）下，信号边沿平滑，辐射噪声降低40%以上。

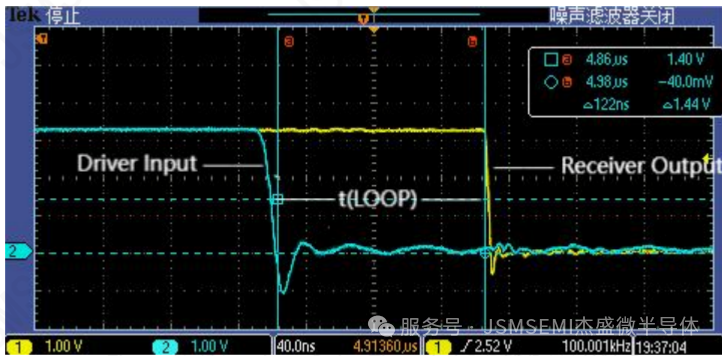

环路延时测试：如下图，高速模式下延时约122ns，满足高速通信需求。
温度适应性：在-40°C至125°C全范围测试中，差分电压稳定性误差<3%。
