一、前言
在嵌入式硬件设计中，不同电压域的数字信号交互是高频场景：3.3V MCU 要和 5V 外设通信、1.8V FPGA 要对接 3.3V 传感器、I²C 总线跨电压域传输...... 这时候电平转换芯片就是必不可少的 "桥梁"。
TI 的 TXS0102 是一款经典的 2 通道双向电平转换芯片，广泛应用于 I²C、UART、GPIO 等场景。本文从工程选型视角，全面拆解 TXS0102 的核心参数、功能特性、应用场景和设计避坑要点，帮你一次吃透这款芯片，直接落地到项目中。
二、芯片核心功能定位
TXS0102 是2 通道、无方向控制引脚、自动双向 的电压电平转换器，专为开漏（I²C/SMBus）和推挽应用设计，采用 TI 的 NanoStar™集成工艺，支持多电压域兼容，是消费电子、工业控制、汽车电子中跨电压域通信的经典选型。
核心价值：
- 无需方向控制信号，自动适配双向通信，节省 PCB 空间和主控 IO
- 支持开漏 + 推挽双模式，覆盖 I²C、UART、GPIO 等绝大多数数字接口
- 高 ESD 防护、断电隔离特性，提升系统可靠性
- 多封装可选，适配从消费电子到超小型穿戴设备的不同需求
三、选型必看核心参数（按优先级排序）
1. 供电电压范围（最核心选型依据）
| 参数项 | 规格值 | 工程意义 |
|---|---|---|
| A 端口供电 VCCA | 1.65V ~ 3.6V | 低压侧，可直接对接 1.8V/2.5V/3.3V MCU、FPGA 等主控 |
| B 端口供电 VCCB | 2.3V ~ 5.5V | 高压侧，可对接 3.3V/5V 外设、传感器、接口电路 |
| 电压约束 | VCCA ≤ VCCB | 芯片设计硬性要求，A 侧电压必须≤B 侧，不可反向使用 |
| 电源定序 | 无要求，VCCA/VCCB 可任意顺序上电 | 无需额外上电控制电路，简化硬件设计 |
| 断电隔离特性 | 任意 VCC 接地，两端口均进入高阻状态 | 热插拔、热复位场景的关键保障，防止电流倒灌损坏低压芯片 |
补充：该芯片支持VCC 隔离特性，当任意一个 VCC 输入接地（GND）时，两个端口均处于高阻抗扰状态，避免多电源域系统中出现电流倒灌问题。
2. 通信方向与数据速率（匹配总线需求）
| 参数项 | 规格值 | 适用场景 |
|---|---|---|
| 方向控制 | 无需方向控制引脚（自动双向） | 完美适配 I²C/SMBus 等半双工双向总线，无需 DIR 引脚，节省 PCB 空间 |
| 推挽模式最大速率 | 24Mbps | 适用于 UART、GPIO、SPI 等高速推挽信号 |
| 开漏模式最大速率 | 2Mbps | 适用于 I²C/SMBus 等开漏总线（支持标准 / 快速模式，不支持超快速模式） |
选型注意：
- 若需超高速 I²C（5Mbps+），建议换用 TXB 系列（如 TXB0102），其开漏 / 推挽速率均可达 100Mbps；
- 若为单向推挽信号，可选用 74LVC 系列单向转换器，成本更低。
3. 通道数与封装（PCB 布局关键）
| 参数项 | 规格值 | 工程价值 |
|---|---|---|
| 通道数 | 2 通道 | 专为 I²C（SDA/SCL）、UART（TX/RX）等 2 线总线设计，资源利用率拉满 |
| 封装选项 | SOT-23-8、VSSOP-8、X2SON-8、DSBGA 等 | 最小封装 X2SON-8 仅 1.40mm×1.00mm，适合可穿戴、手机等超小型化设计 |
| NanoStar™封装 | TI 专利工艺 | 封装寄生参数小，信号完整性更优，ESD 防护性能更强 |
4. 保护与可靠性参数（工业 / 汽车级关键）
| 参数项 | 规格值 | 应用意义 |
|---|---|---|
| 闩锁性能 | 超过 100mA，符合 JESD 78 II 类规范 | 工业 / 汽车场景抗干扰，防止芯片闩锁烧毁，提升系统稳定性 |
| ESD 保护（A 端口） | HBM 2500V、CDM 1500V | 低压侧常规防护，满足板内信号防护需求 |
| ESD 保护（B 端口） | HBM 8kV、CDM 1500V | 高压侧 / 接口侧强防护，可直接接外部接口，无需额外 TVS 管 |
| Ioff 局部断电模式 | 支持 | 断电后端口高阻，防止电流倒灌，适合热插拔、多电源域系统 |
5. 使能与功耗特性
| 参数项 | 规格值 | 设计要点 |
|---|---|---|
| OE 使能引脚 | 低电平有效，高电平使能 | 拉低 OE 时，所有端口高阻，静态电流几乎为 0，适合电池供电设备 |
| 静态电流 | μA 级极低功耗 | 待机功耗可忽略，不影响低功耗产品续航 |
| OE 引脚处理要求 | 需下拉电阻接地（上电 / 掉电时保持高阻） | 下拉电阻通常选 10kΩ~100kΩ，最小值由驱动器拉电流能力决定 |
四、典型应用场景
TXS0102 的应用覆盖绝大多数嵌入式跨电压域通信场景，核心场景如下：
- I²C/SMBus 电平转换：3.3V MCU ↔ 5V 传感器 / EEPROM，是 I²C 总线跨电压域的经典方案
- UART 双向转换：1.8V 主控 ↔ 3.3V 蓝牙 / 串口模块，实现串口电平匹配
- GPIO 通用转换：不同电压域的按键、指示灯、中断信号等通用 IO 转换
- 热插拔接口：板间通信、外设热插拔场景，断电隔离防止倒灌损坏
- 多电源域系统：1.8V/2.5V/3.3V/5V 任意电压节点间的双向转换

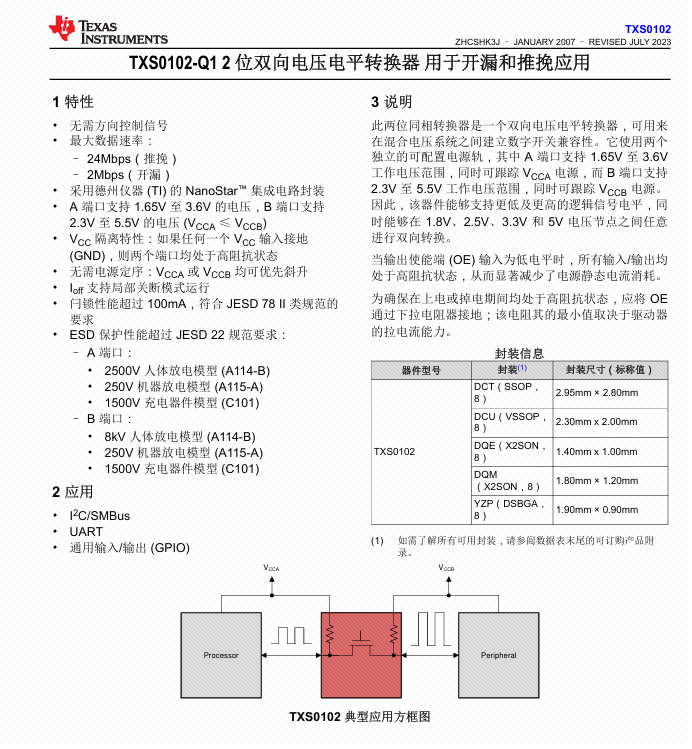

典型应用方框图
TXS0102 的典型应用架构如下，A 侧接低压主控，B 侧接高压外设，自动实现双向电平转换：
五、同系列芯片选型对比（快速选型参考）
很多工程师会混淆 TXS、TXB、LVC 系列电平转换芯片，这里整理核心差异，帮你快速选型：
| 型号 | 通道数 | 方向控制 | 最大速率（开漏 / 推挽） | 核心适用场景 |
|---|---|---|---|---|
| TXS0102 | 2 | 无（自动双向） | 2Mbps/24Mbps | I²C/UART，小封装，消费电子 |
| TXB0102 | 2 | 无（自动双向） | 100Mbps/100Mbps | 高速 I²C、SPI，高速总线 |
| SN74LVC8T245 | 8 | 有（DIR 引脚） | 100Mbps+ | 单向 / 可控双向，多通道总线 |
| TXS0108E | 8 | 无（自动双向） | 2Mbps/24Mbps | 8 通道 I²C 扩展，多传感器场景 |
六、硬件设计避坑指南（实战干货）
1. 电压约束绝对不能违反
必须严格保证 VCCA ≤ VCCB，否则芯片无法正常工作，甚至会因过压损坏。
- 错误示例：A 侧接 5V，B 侧接 3.3V（VCCA>VCCB，芯片失效）
- 正确示例：A 侧接 3.3V，B 侧接 5V；A 侧接 1.8V，B 侧接 3.3V
2. 开漏信号必须正确上拉
I²C 等开漏总线，仅需在 B 侧（高压侧）加上拉电阻（通常 4.7kΩ，根据总线速率调整），A 侧无需额外上拉，避免影响低压侧信号。
3. OE 引脚处理规范
- 若无需使能控制：将 OE 上拉到 VCCA（高电平），绝对不可悬空，否则芯片状态不确定
- 若需断电保护：将 OE 通过 10kΩ 电阻下拉到地，上电 / 掉电时保持高阻，防止倒灌
4. 电源旁路电容设计
VCCA 和 VCCB 引脚旁各加 0.1μF 陶瓷电容，尽量靠近芯片放置，滤除电源噪声，提升信号完整性。
5. 速率匹配注意事项
开漏模式下，2Mbps 是理论最大值，实际速率受上拉电阻、总线电容影响：
- 总线电容越大，速率越低，需减小上拉电阻提升速率
- 推挽模式 24Mbps 可满足绝大多数 UART、GPIO 场景，无需额外调整
七、总结
TXS0102 是一款2 通道、自动双向、高可靠性、小封装的电平转换芯片，完美适配 I²C/UART 等 2 线总线，是 3.3V/5V、1.8V/3.3V 等低压转高压场景的经典选型，广泛应用于消费电子、工业控制、汽车电子等领域。
核心选型要点一句话总结：2 通道自动双向，VCCA≤VCCB，开漏 2Mbps / 推挽 24Mbps，高 ESD 防护，I²C/UART 首选。
逻辑器件（与非门、缓冲器、锁存器、译码器、移位寄存器、电平转换芯片等）通常放在这些区域：
- CPU / MCU / FPGA 周边
- 做 IO 扩展、信号缓冲、地址 / 数据总线驱动
- 接口电路附近
- UART、SPI、I²C、JTAG、GPIO 等接口旁
- 电平转换节点
- 不同电压域之间（3.3V ↔ 1.8V、3.3V ↔ 5V）
- 按键、指示灯、拨码开关附近
- 做输入滤波、消抖、驱动 LED
- 模拟与数字隔离区附近
- 做数字信号整形、隔离后信号缓冲
- 总线末端
- 做总线驱动、阻抗匹配、防止反射
一句话总结：逻辑器件基本都在 "数字信号路径上"，靠近主控或接口，不放在电源、射频、模拟敏感区。
