3 AIS 接收机与计算机的连接
3.1 Windows 7、Vista 及 XP 系统
在 Windows 设备上安装 USB 驱动程序时，用户需具备管理员权限。按照以下步骤在 Windows 7、Vista 及 XP 系统中安装所需驱动：
- 从我这里获取 USB 驱动程序；
- 将压缩包中包含的 USB 描述文件（.inf 格式）解压至计算机的指定文件夹；
- 将 AIS 接收机插入计算机空闲的 USB 接口；
- Windows 系统会检测到新的 USB 设备，并自动开始搜索驱动程序；
- 当系统提示选择驱动程序时，选择 "浏览计算机以查找驱动程序软件"，并指定存放.inf 文件的文件夹；
- Windows 系统可能会提示该驱动程序未经过数字签名（即来自微软未认证的软件供应商），请确认并忽略此未签名驱动程序的警告提示；
- 驱动安装成功后，在设备管理器的 "端口（COM 和 LPT）" 选项下会显示 "AIS Receiver"，请记录分配的 COM 端口号；
- 在 OpenCPN 软件中，创建一个新的串行连接，数据端口选择上述记录的 COM**（** 代表 Windows 系统分配的端口号），波特率设置为 38400。更多详细操作请参阅下文的 OpenCPN 软件配置章节。
3.2 Windows 8 系统
x3.3 Windows 10 系统
无需额外安装驱动程序，AIS 接收机会自动在 OpenCPN 软件的先联系我。
数据端口下拉菜单中显示为新的 COM 端口。更多详细操作请参阅下文的 OpenCPN 软件配置章节。
3.4 Mac OS X 系统
Mac OS X 系统无需安装驱动程序，AIS 接收机会被识别为 USB 调制解调器。可通过以下步骤查询 AIS 接收机的设备标识：
- 将 AIS 接收机插入 USB 接口；
- 启动终端应用程序（Terminal.app）；
- 输入命令 "ls /dev/usb"；
- 系统会返回 USB 设备列表，设备名称格式类似 "/dev/cu.usbmodemXYZ"（XYZ 为数字）；
- 将完整的设备名称（如 "/dev/cu.usbmodemXYZ"）复制到剪贴板（XYZ 需替换为实际设备对应的数字）；
- 在 OpenCPN 软件中，创建一个新的串行连接，数据端口粘贴上述复制的设备名称。更多详细操作请参阅下文的 OpenCPN 软件配置章节。
3.5 Linux 系统

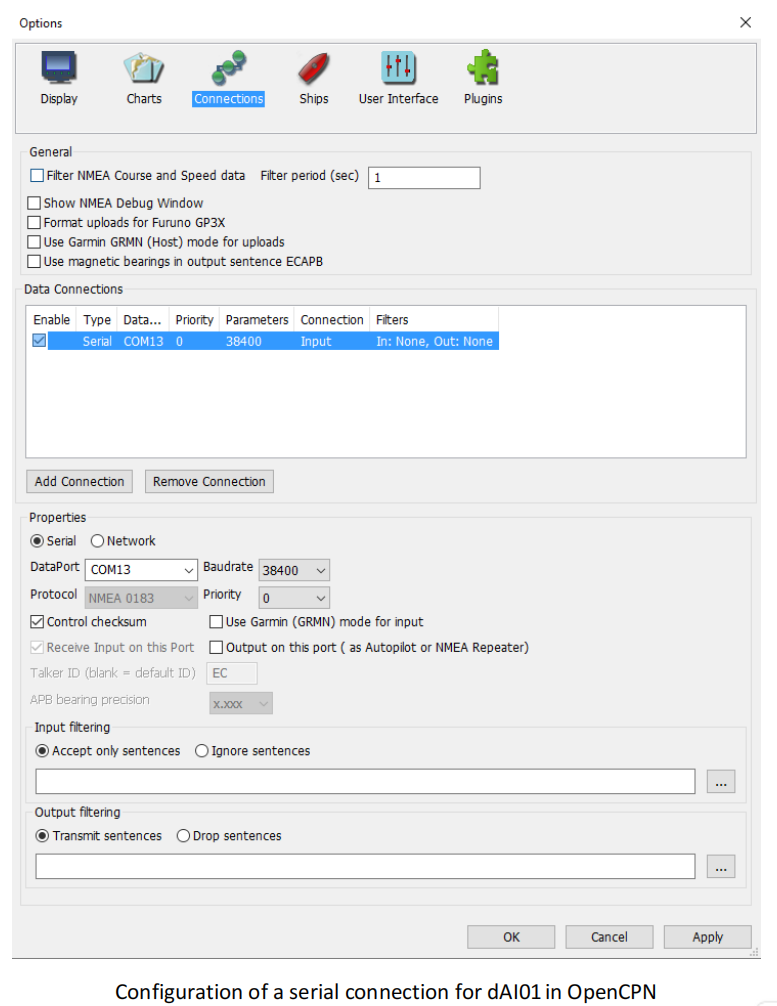

x3.6 OpenCPN 软件配置
OpenCPN 是一款海图绘图与导航软件，支持接收 AIS 接收机的输入数据，并在海图上显示船舶位置等信息。如需了解更多关于OpenCPN 软件的信息或下载该软件，可联系我。
AIS 接收机与 OpenCPN 软件配合使用时，需按以下步骤操作：
- 打开 OpenCPN 软件的 "选项" 对话框；
- 选择 "连接" 图标，添加新的连接；
- 连接属性设置为 "串行"；
- 输入或选择 AIS 接收机对应的数据源端口（具体端口查询请参考上述对应操作系统的章节）；
- 波特率设置为 38400；
- 其他参数保持 OpenCPN 软件的默认设置即可。
3.7 AIS 接收机与其他软件的连接
AIS 接收机在计算机中会显示为虚拟串行端口，具体端口查询请参考上述对应操作系统的安装章节。AIS 接收机的串行通信参数如下：
| 波特率 | 38400 |
|---|---|
| 数据位 | 8 |
| 校验位 | 无 |
| 停止位 | 1 |
| 流控制 | 无 |
| 与不同软件配合使用时，可能需要配置部分或全部上述参数，具体操作请参考对应软件的使用手册。 |
4 AIS 接收机的使用
AIS 接收机的使用流程简单，只需连接天线和计算机，启动支持 AIS 功能的应用程序即可。设备通电后，会自动进入 AIS 信号接收模式。
4.1 状态指示灯解读
AIS 接收机配备一个双色状态指示灯，可通过指示灯状态判断设备运行情况：
- 每 5 秒短闪一次绿色：AIS 接收机运行正常，处于接收模式。设备通电后默认进入该模式，通过每 5 秒的短暂绿色闪烁提示运行状态良好；
- 长亮一次绿色：AIS 接收机成功接收到有效的 AIS 数据包。每接收到一个通过所有错误校验的数据包，指示灯会绿色长亮四分之一秒，同时通过 USB 接口将接收的消息传输至连接的计算机；
- 长亮一次红色：AIS 接收机接收到无效数据包。设备检测到数据包起始信号，但接收的数据未通过编码标准、校验和等有效性校验，可能是船舶超出接收范围、其他无线电信号干扰或随机噪声导致。即使在最佳环境下，也可能频繁出现红色长亮，属于正常现象，无需担忧；
- 红色快速规律闪烁：AIS 接收机出现意外系统错误。最常见原因是 USB 连接中断（部分计算机，尤其是 Mac 设备，进入睡眠模式时可能出现此情况）。解决方法：拔掉 AIS 接收机，重新插入 USB 接口。若问题持续存在，可能是设备硬件故障，请联系客服；
- 指示灯无任何反应：AIS 接收机启动失败或崩溃。解决方法：拔掉设备重新插入。若问题持续，可能是硬件故障，请联系客服；此外，若正在使用调试菜单，设备也可能因未处于接收模式而导致指示灯无反应。
4. NMEA 0183 适配器的使用
若购买了可选的 NMEA 0183 适配器，AIS 接收可与海图仪及其他船舶设备连接，连接方式如下表所示：
| dAI01 NMEA 适配器接口 | 海图仪 / 船舶设备接口 | 说明 |
|---|---|---|
| NMEA+ | NMEA + 或 A RX | |
| NMEA- | NMEA - 或 B RX | 若设备每个端口仅含一根 RX 线，可无需连接 NMEA - 接口 |
| GND | 接地接口 | 若设备仅含一根 RX 线或使用外部电源供电，必须连接接地接口 |
| 9-24V | 船舶 12-24V 供电系统 | 不使用 USB 供电时，为 AIS 接收机提供外部电源 |

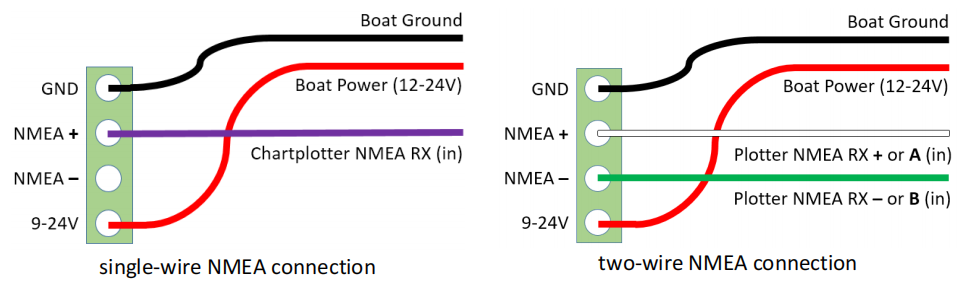

以下为 AIS 接收机通过 NMEA 0183 适配器与设备的连接示意图（支持单线或双线 NMEA 0183 连接）。请注意，线缆颜色可能存在差异，请参考海图仪的安装说明书确认正确的连接方式。
默认情况下，AIS 接收机的输出波特率设置为 38400（NMEA 高速），可通过配置与调试菜单修改为其他波特率。同时，需检查海图仪的配置参数，多数型号需在设置菜单中启用 NMEA 端口，并选择对应的协议（如 NMEA 高速）。
NMEA 0183 协议与 RS-422 兼容，因此 NMEA 适配器也可用于 AIS 接收机与 RS-422 转串行、RS-422 转以太网等 RS-422 兼容设备的连接，可能需要调换 NMEA + 和 NMEA - 接口的接线。
6 AIS 接收效果优化建议
dAI01 AIS 接收机的接收灵敏度较高，通过以下基础措施，可进一步有效提升其接收效果。
6.1 天线选择
在其他条件理想的情况下，可选择1.6米长的大天线，可显著提升接收效果。如果考虑便携或在无人机上使用，可选择短于20厘米的小天线。
为避免损坏 AIS 接收机，天线应与雷达等大功率发射设备或其他甚高频天线安装点保持至少 3 米距离，或避开其发射波束范围。
6.2 安装位置
AIS 信号接收需要视线无遮挡。
接收目标与设备之间若有少量建筑物或树木，可能会影响接收效果，但仍能接收到部分消息；山丘等大型障碍物则可能完全阻挡信号，理想安装位置应能清晰观察到水面及接收目标。
根据实际使用经验，天线相对于海平面（或船舶所在的湖面、河面）的高度是影响接收效果的关键因素。在海滩或船甲板上安装可满足基本使用需求；将天线安装在船桅上，或在游轮的观景台使用，效果会更好；俯瞰港口的山丘是较优选择；在俯瞰海岸的高山上使用，能获得极佳的接收效果。
简而言之：视野越开阔，接收效果越好。
6.3 无线电干扰规避
dAI01 AIS 接收机易受无线电噪声干扰。噪声会导致接收距离缩短、有效数据包接收数量减少。对此，可通过选择干扰较少的安装位置改善：户外环境优于室内（室内存在计算机、电源适配器、无线网络等干扰源）；乡村地区优于市中心（市中心存在出租车无线电等干扰源）。
AIS 接收机内置 12 MHz 宽带带通滤波器，可降低 162 MHz 目标频率以外的无线电噪声影响。
7 常见问题排查
| 问题现象 | 解决方法 |
|---|---|
| 状态指示灯无任何反应 | 检查 USB 连接是否正常，可尝试更换 USB 线缆 |
| 设备处于接收模式，但未接收到有效 AIS 消息（无四分之一秒绿色闪烁） | 检查天线连接是否牢固及安装位置是否合适。AIS 信号接收需要视线无遮挡，可在港口等确定有船舶 traffic 的位置测试设备 |
| 设备显示接收到有效 AIS 消息（四分之一秒绿色闪烁），但计算机未接收到消息 | 检查计算机是否识别到串行端口，若未识别可尝试更换 USB 线缆；检查软件的串行通信配置是否正确；可通过 Putty 或 screen 等串行终端程序测试串行通信是否正常 |
| 软件能接收到船舶位置信息，但数量未达预期，且 / 或接收距离较短 | 检查天线连接是否牢固及安装位置是否合适。AIS 信号接收需要视线无遮挡，天线安装位置越高，接收距离通常越远；将天线远离电子噪声源 |
| 运行一段时间后，AIS 接收机显示设备错误（红色快速闪烁） | 计算机从睡眠模式唤醒时，设备可能无法正常初始化。解决方法：拔掉 AIS 接收机，重新插入 USB 接口 |
