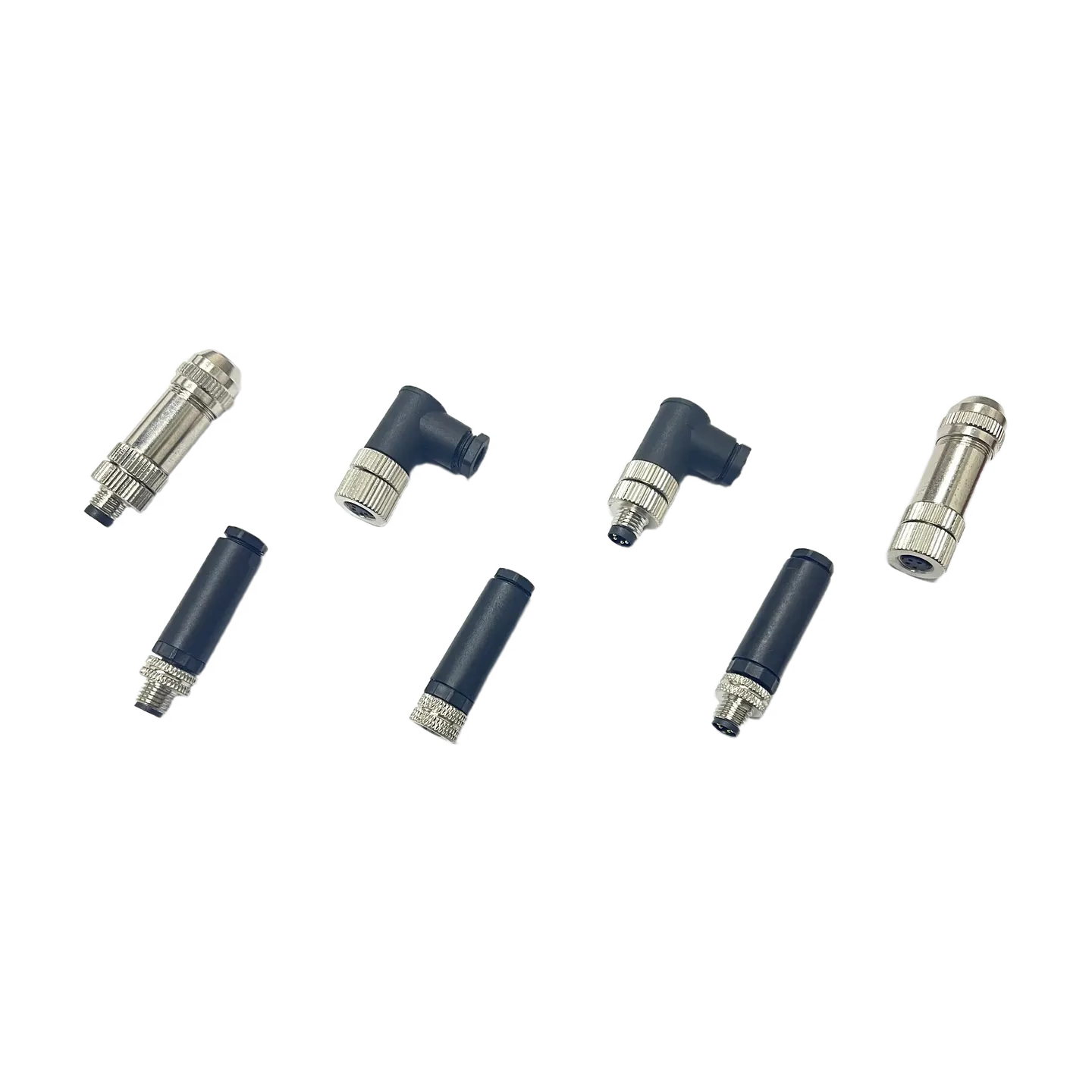

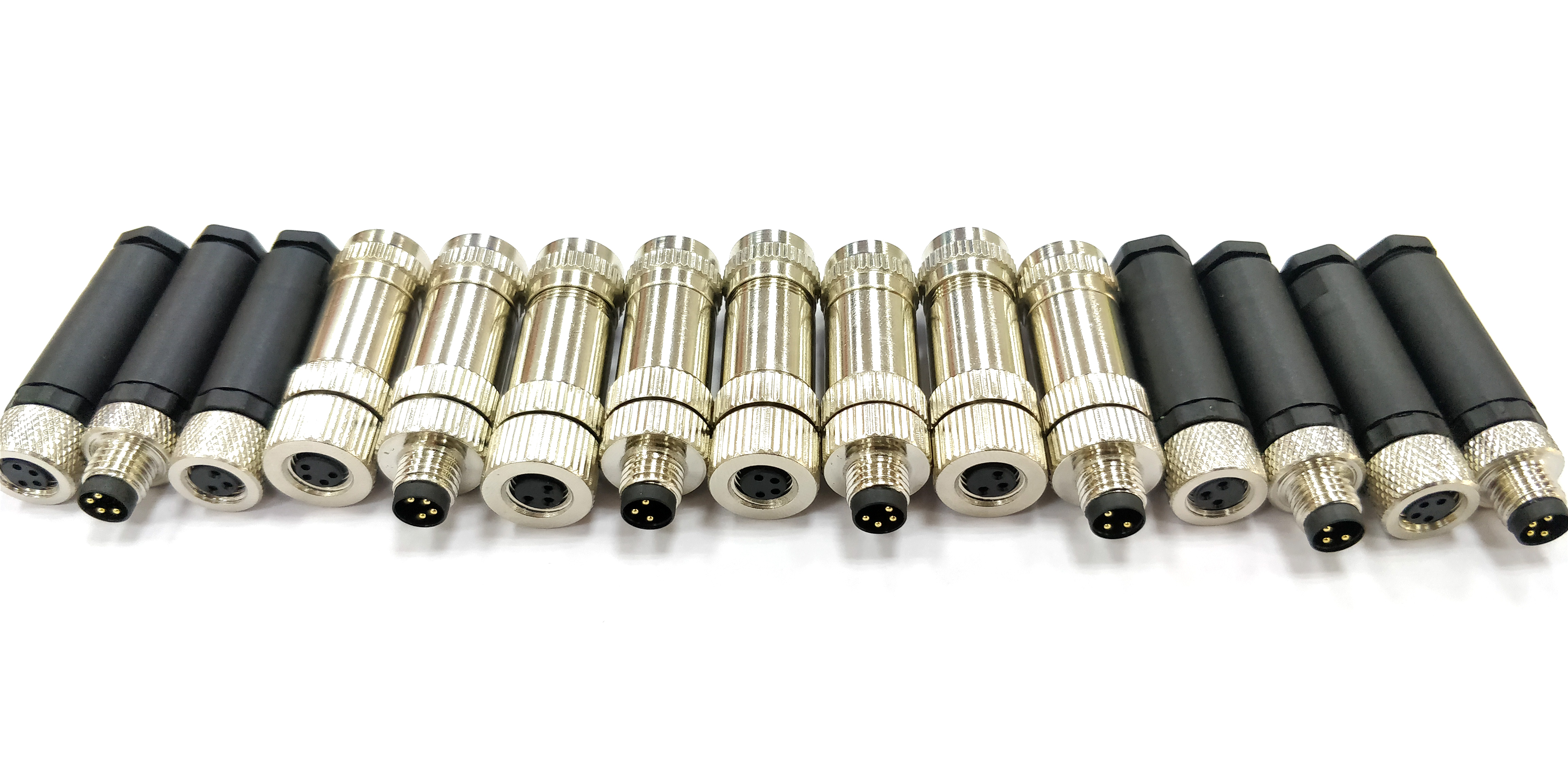

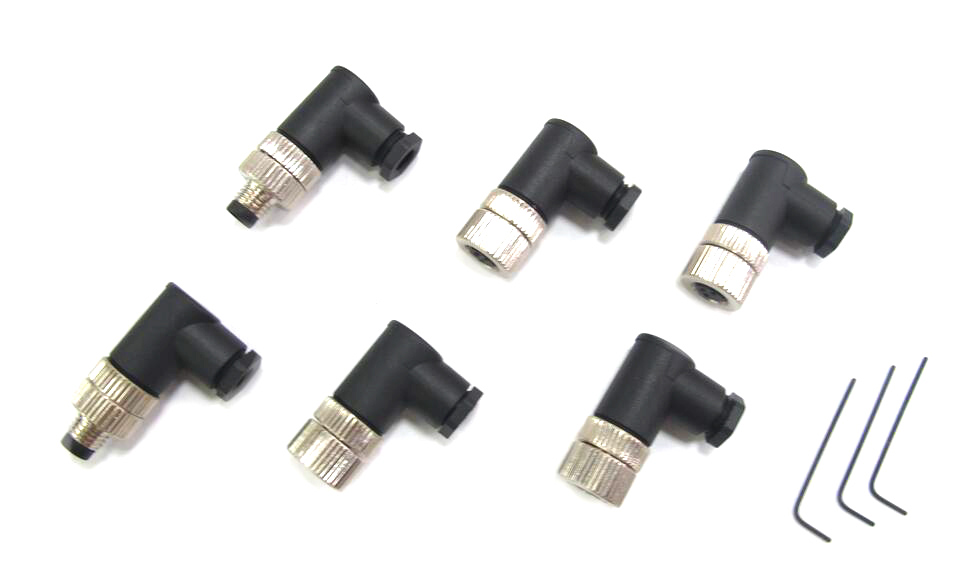

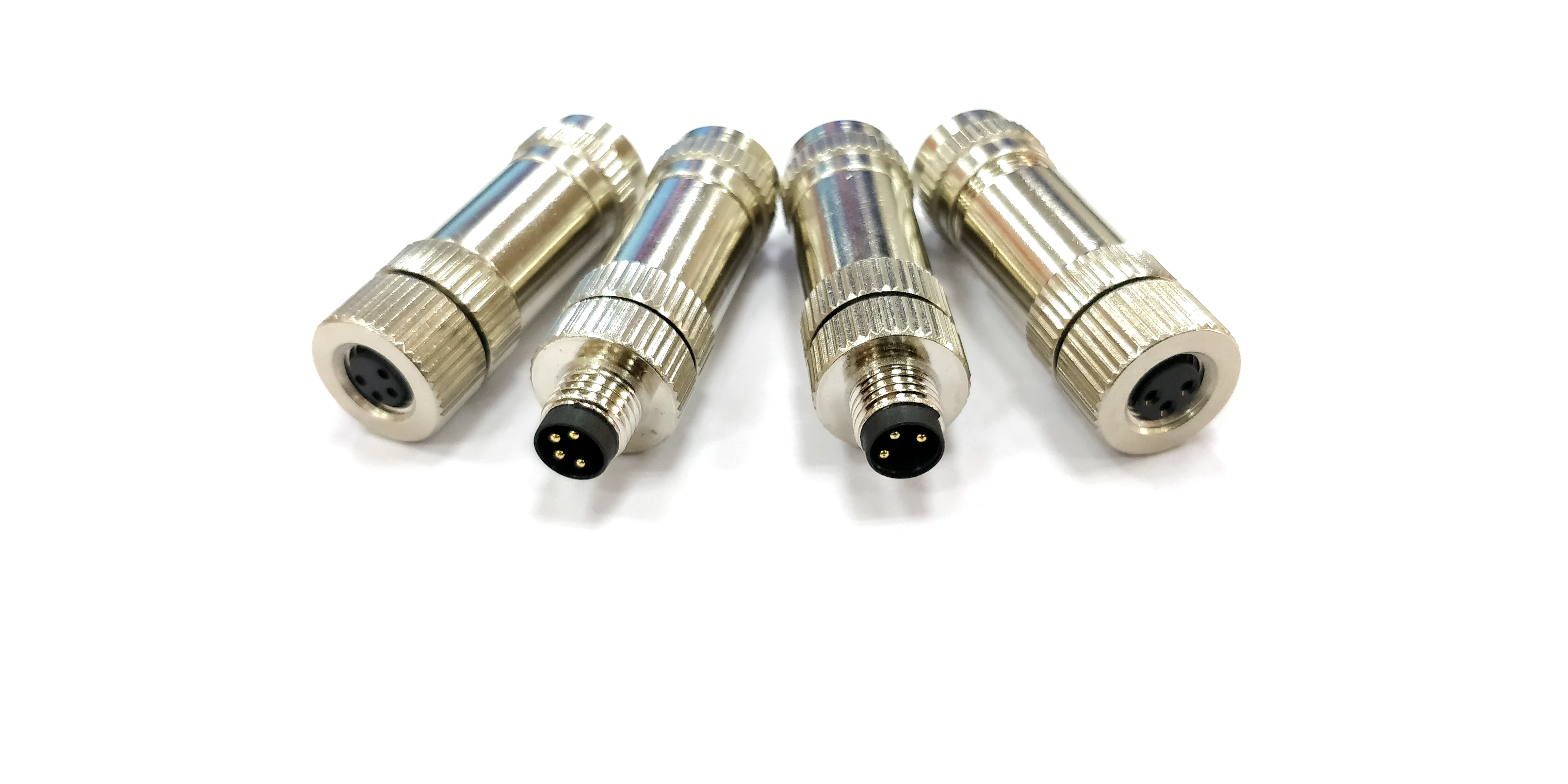

在工业自动化、机器人及精密仪器领域，M8圆形连接器 以其紧凑尺寸（螺纹直径8mm）成为微型传感器、编码器及电磁阀的主流接口。免焊接螺丝压接 版本通过螺丝端子现场固定线芯，无需专用压接工具，为空间受限场景提供了灵活的接线方案。本文将解析3芯与4芯配置的核心参数及选型要点。
一、3芯与4芯的功能定位
| 芯数 | 典型引脚定义 | 适用场景 |
|---|---|---|
| 3芯 | 针1：24V+；针3：0V；针4：信号 | 3线制接近开关、光电传感器、单电磁铁执行器 |
| 4芯 | 针1：24V+；针3：0V；针4：信号1；针2：信号2/IO-Link | 双路开关量传感器、IO-Link智能传感器、模拟量传输 |
4芯配置比3芯多一根信号线，可支持IO-Link通信（读取传感器参数、诊断信息）或双路独立信号（如常开+常闭触点），是工业4.0智能传感的物理层基础。
二、免焊接螺丝压接的技术特点
1. 结构原理
连接器尾部采用升降式或笼式弹簧端子，将剥去绝缘层的导线插入接线孔，用螺丝刀拧紧螺钉即可完成电气连接。无需烙铁、焊锡或专用压接钳，接线时间约为焊接的1/3。
2. 工程优势
-
现场定制长度：根据设备布局裁剪线缆，避免预铸线缆冗余或长度不足；
-
穿管布线便利：线缆先穿入导管或拖链，再现场组装插头，解决预铸插头无法通过小孔径的难题；
-
快速维修：线缆损坏时只需更换插头，无需整体更换整根线缆；
-
抗振可靠性：螺丝压紧后接触电阻稳定（≤10mΩ），在10-55Hz振动环境中保持连接。
三、核心参数与技术规范
| 参数维度 | 3芯规格 | 4芯规格 | 技术说明 |
|---|---|---|---|
| 接口标准 | IEC 61076-2-104，A编码 | IEC 61076-2-104，A编码 | 与传感器、执行器接口兼容 |
| 额定电压 | 60V AC / 75V DC | 60V AC / 75V DC | 适配24V传感器电源 |
| 额定电流 | 3A-4A | 3A-4A | 满足微型传感器功耗（通常＜1W） |
| 接触电阻 | ≤10mΩ | ≤10mΩ | 保障信号传输稳定 |
| 绝缘电阻 | ≥100MΩ | ≥100MΩ | 芯线之间、芯线与外壳之间 |
| 接线范围 | AWG 26-20（0.14-0.5mm²） | AWG 26-20（0.14-0.5mm²） | 适配常用传感器线缆 |
| 防护等级 | IP67（插合状态） | IP67（插合状态） | 防尘、短时浸水 |
| 工作温度 | -25℃至+85℃ | -25℃至+85℃ | 可选宽温型-40℃至+105℃ |
| 外壳材质 | 镀镍黄铜 / 不锈钢 | 镀镍黄铜 / 不锈钢 | 不锈钢用于腐蚀性环境 |
四、行业应用案例
1. 汽车焊装线接近开关
某焊装车间工装夹具上密集安装3芯M8接近开关，采用螺丝压接插头现场接线。根据夹具走线路径定制线缆长度，避免预铸线缆冗余盘绕。PUR护套线缆配合插头尾帽锁紧，耐受焊渣飞溅与油污，运行两年无接线故障。
2. IO-Link智能传感器部署
某物流分拣机升级IO-Link光电传感器，选用4芯M8螺丝压接插头。现场穿管布线后组装插头，第四芯用于双向数据通信，实现传感器参数远程配置与磨损状态监测，通信误码率低于10⁻⁹。
五、选型与使用要点
-
芯数匹配：单路开关量选3芯；需IO-Link或双路信号选4芯；
-
线缆材质：固定布线选PVC；移动拖链必须选PUR（耐弯折≥500万次）；
-
防护验证：尾帽锁紧扭矩需保证密封圈压缩量0.3-0.5mm，否则IP67失效；
-
屏蔽需求：强干扰环境（变频器附近）应选用全金属屏蔽型号。
六、总结
3芯/4芯M8免焊接螺丝压接连接器通过标准化接口、现场灵活接线及高防护设计，成为微型传感器与执行器连接的实用方案。其技术价值在于将复杂的现场焊接转化为简单的螺丝操作，在保障可靠性的同时提升部署效率。科学的选型应确保芯数匹配、线缆适配及防护等级满足工况要求。
