E52352-48v服务器水泵应用方案

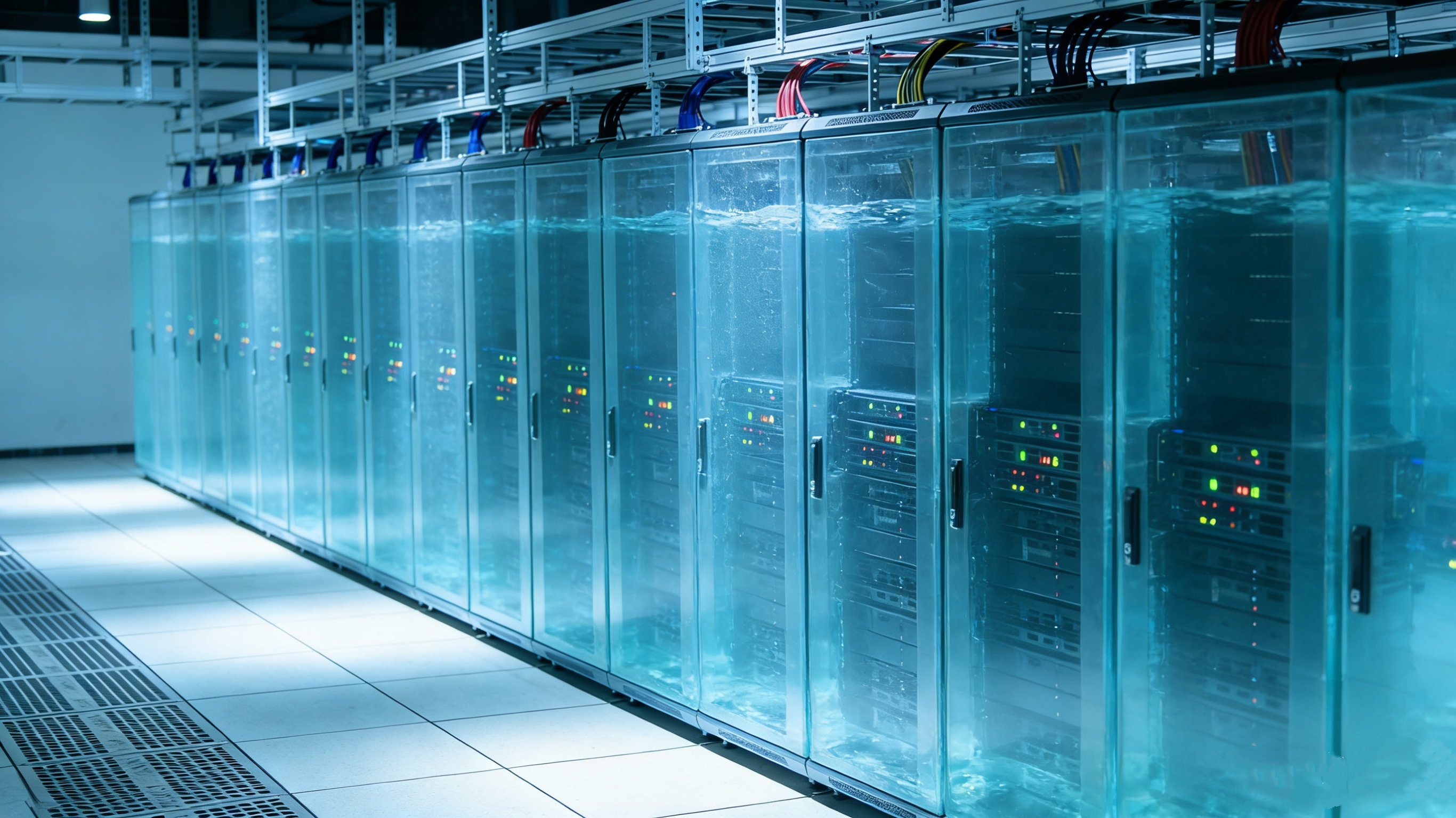

随着单柜功率密度的提升，传统的风冷散热已逐渐达到物理极限，过高的温度将直接制约性能释放与系统寿命。针对 AI 服务器液冷循环系统，本方案聚焦 48V 服务器水泵的应用，提供高效、高可靠的应用方案。
应用框图
本方案基于 E523.52 单芯片电机控制器，提供 12V-72V 宽压运行能力及"MCU + Buck DC-DC + 预驱"的高度集成架构。通过无感控制算法，为服务器高速风扇与液冷水泵提供核心驱动支持。

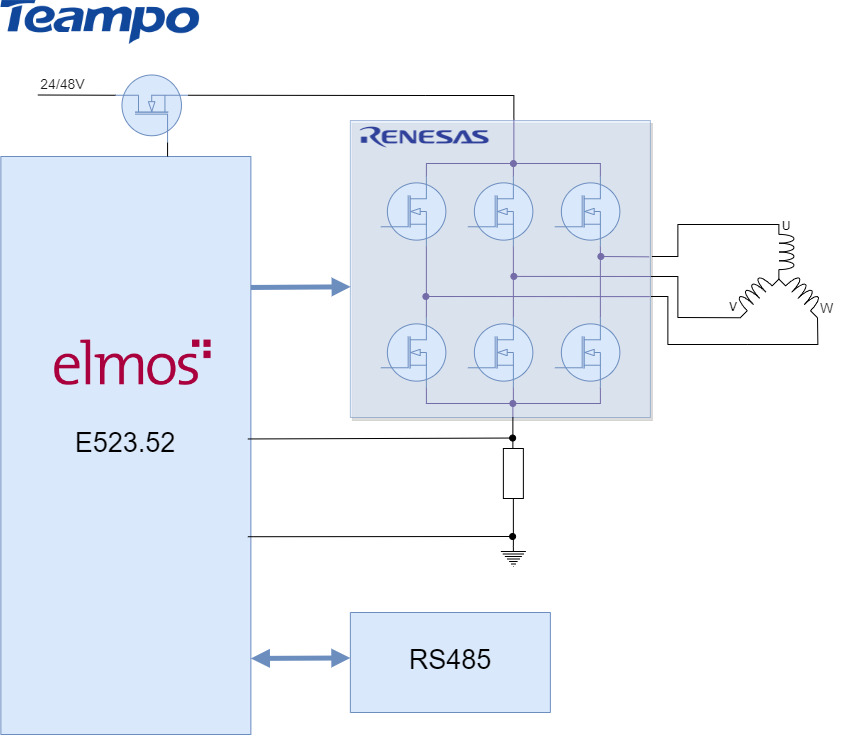

基于E523.52 服务器水泵应用框图
E523.52芯片特点
高度集成设计
-
操作电压：12V - 72V 。
-
内部集成：11V/100mA Buck DC-DC、3 组 200mA 预驱、反电动势采样网络。
-
调速方式：PWM、VSP 及 SPI 调速。
-
控制方式：FOC、过零点检测（CZCD）、无感/有感正弦换相、恒速/恒功率控制。
-
保护功能 ：VDSV_{DS}VDS 短路保护、过流保护、过温保护、欠压保护。
电气规格
| Parameter | Typical | Maximum | Unit |
|---|---|---|---|
| Power supply connected to KL40 | 12 to 60 | 72 | VDC |
| Input current (standby) | 0.02 | 0.05 | A |
| Input current (operating) | 52 | A | |
| Input power (operating) | 2.5 1 | kW |

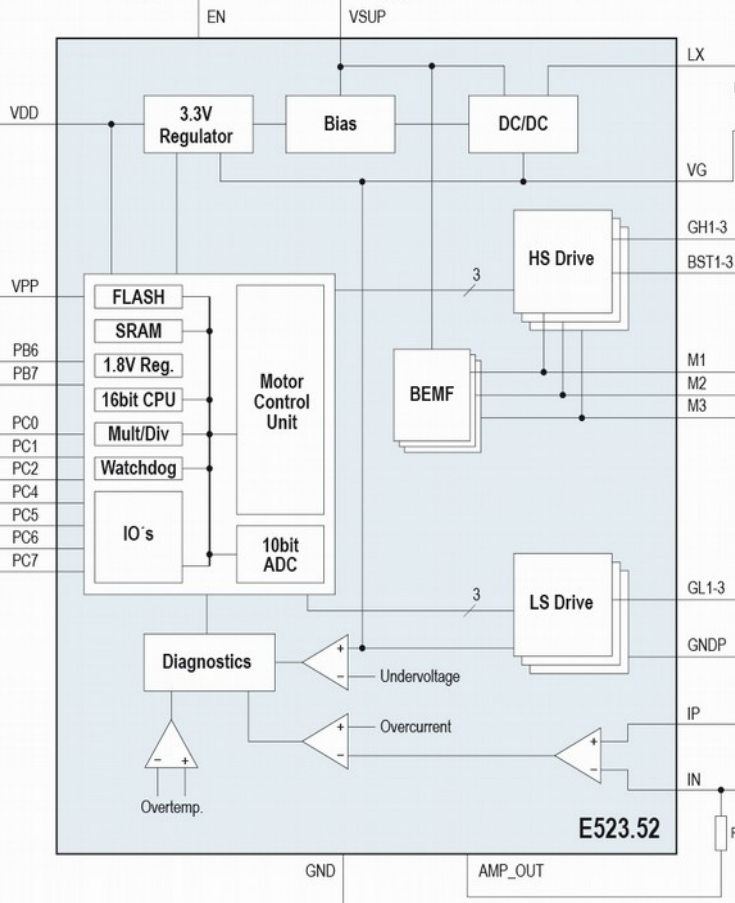

E523.52 内部功能框图
评估与调试工具

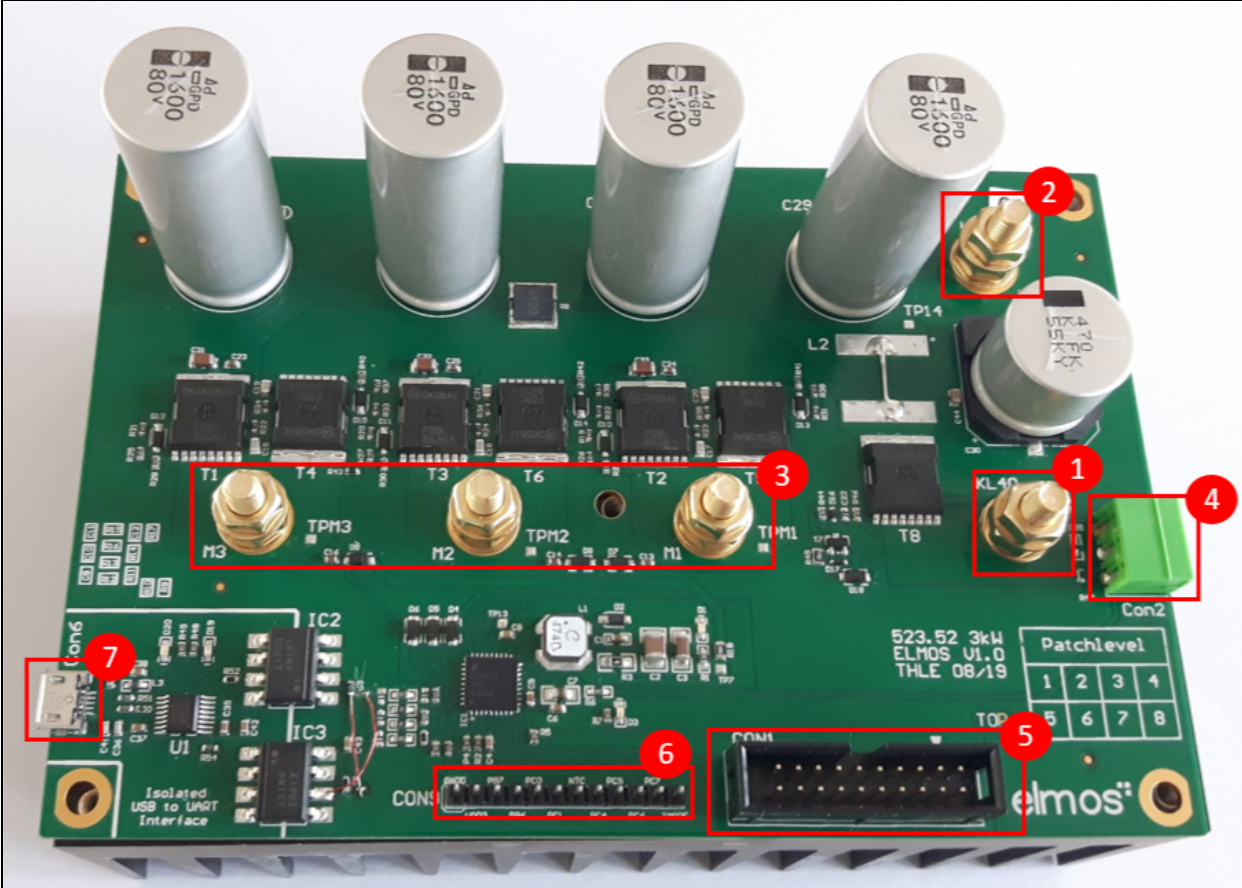

DEMO测试板
本方案提供评估板作为参考设计。
该评估板在48V供电下功率最高可以跑到3kw，体现了 E523.52 单芯片在极简外围架构下可以直驱超大功率负载。
- KL40: 连接至输入电源电压(例如48V)
- KL41: 接地连接
- M1-M3: 连接至电机相位
- Con2: 通过将此连接器的引脚3连接到GND可以禁用芯片。
- Con1: 20针连接器作为JTAG接口
- Con9: 测试信号
- Con6: 隔离式USB转UART接口

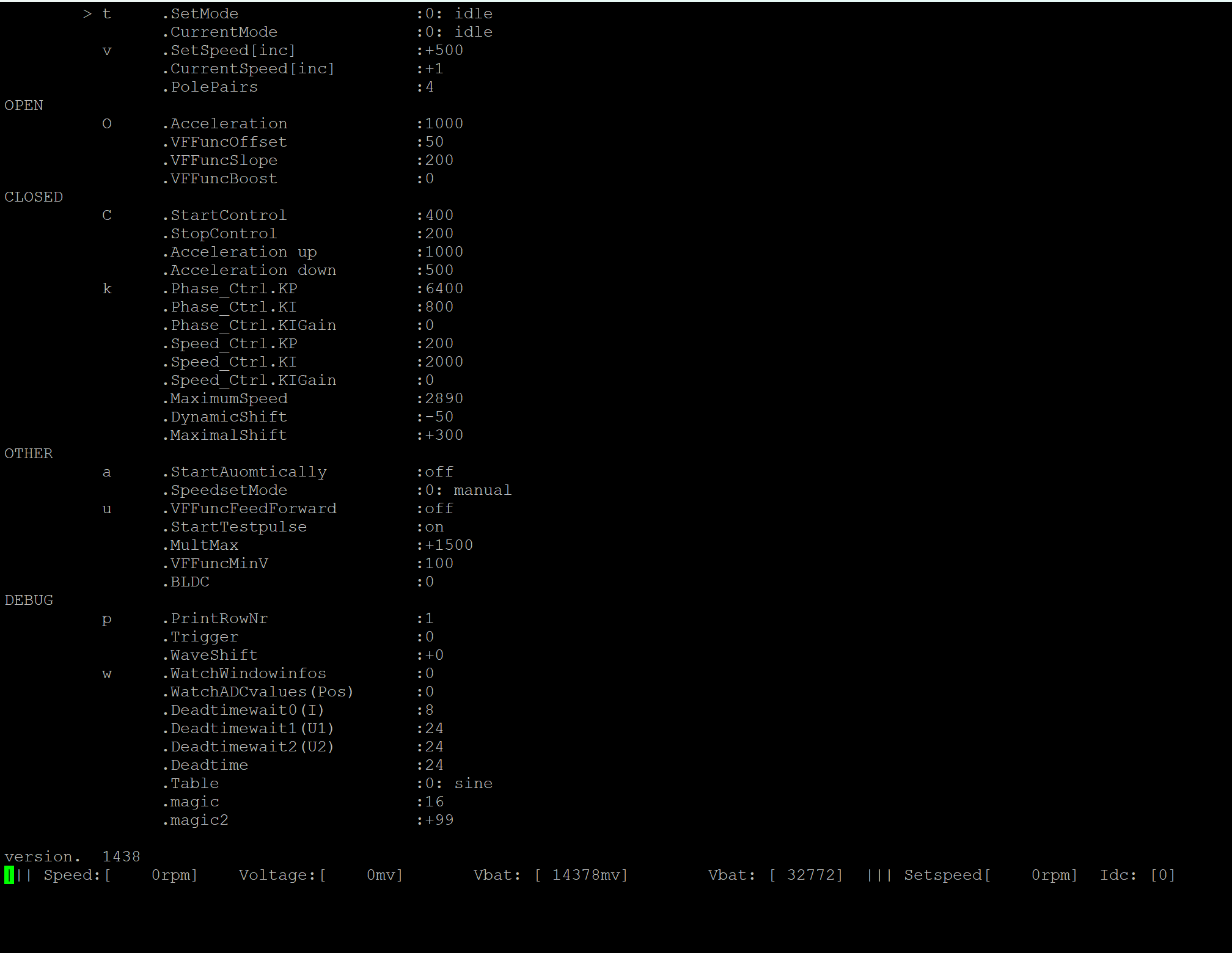

上位机工具
为了更轻松地调试，提供了专用的上位机配置软件，通过直观的命令行列表，可以对参数进行可视化配置，支持更新参数，可以避免重复烧录，提升调试效率。
性能测试表现
本方案采用CZCD算法，以下为控制效果波形图跟高功率下的热表现效果

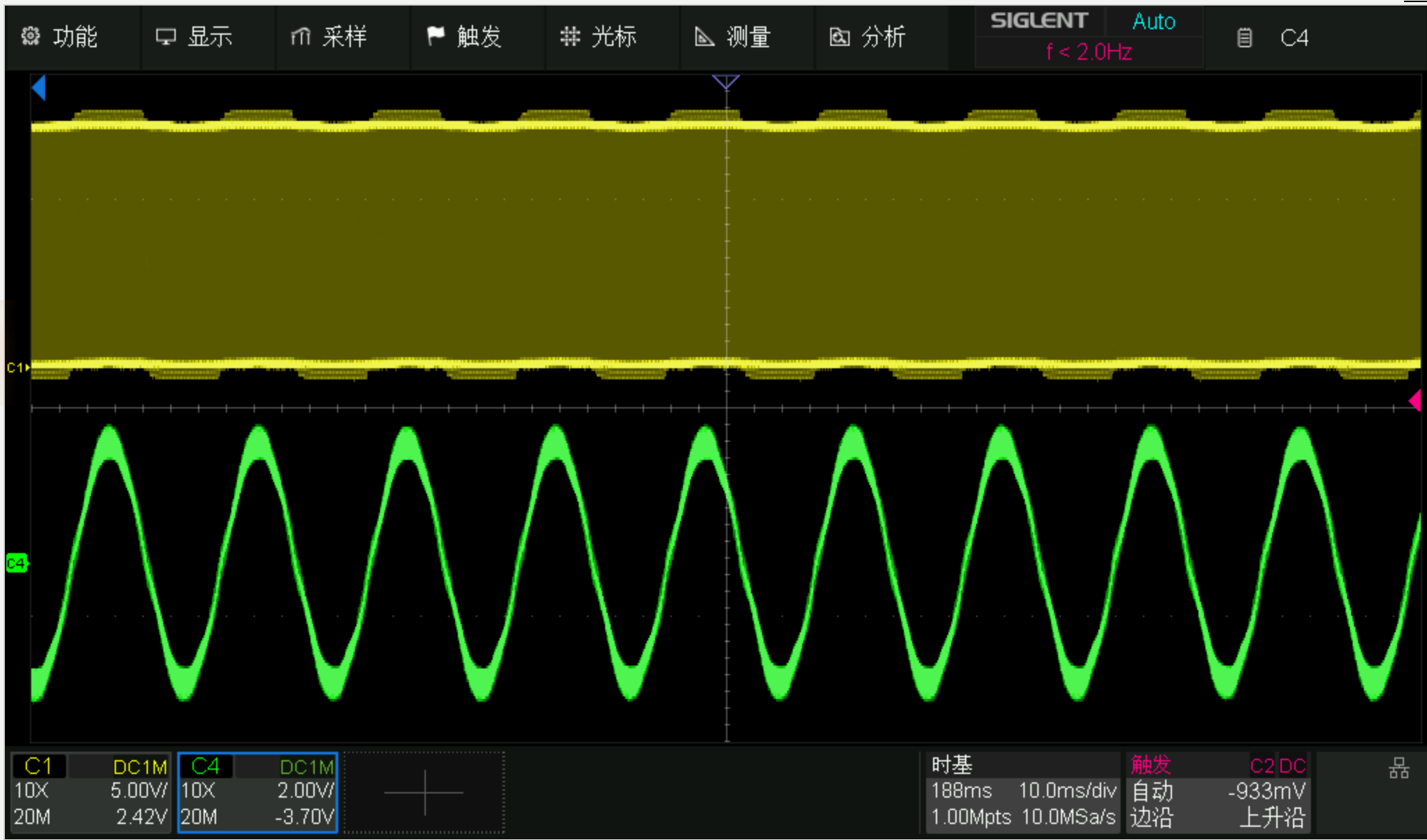

- 控制波形效果：黄色为相电压，绿色为相电流

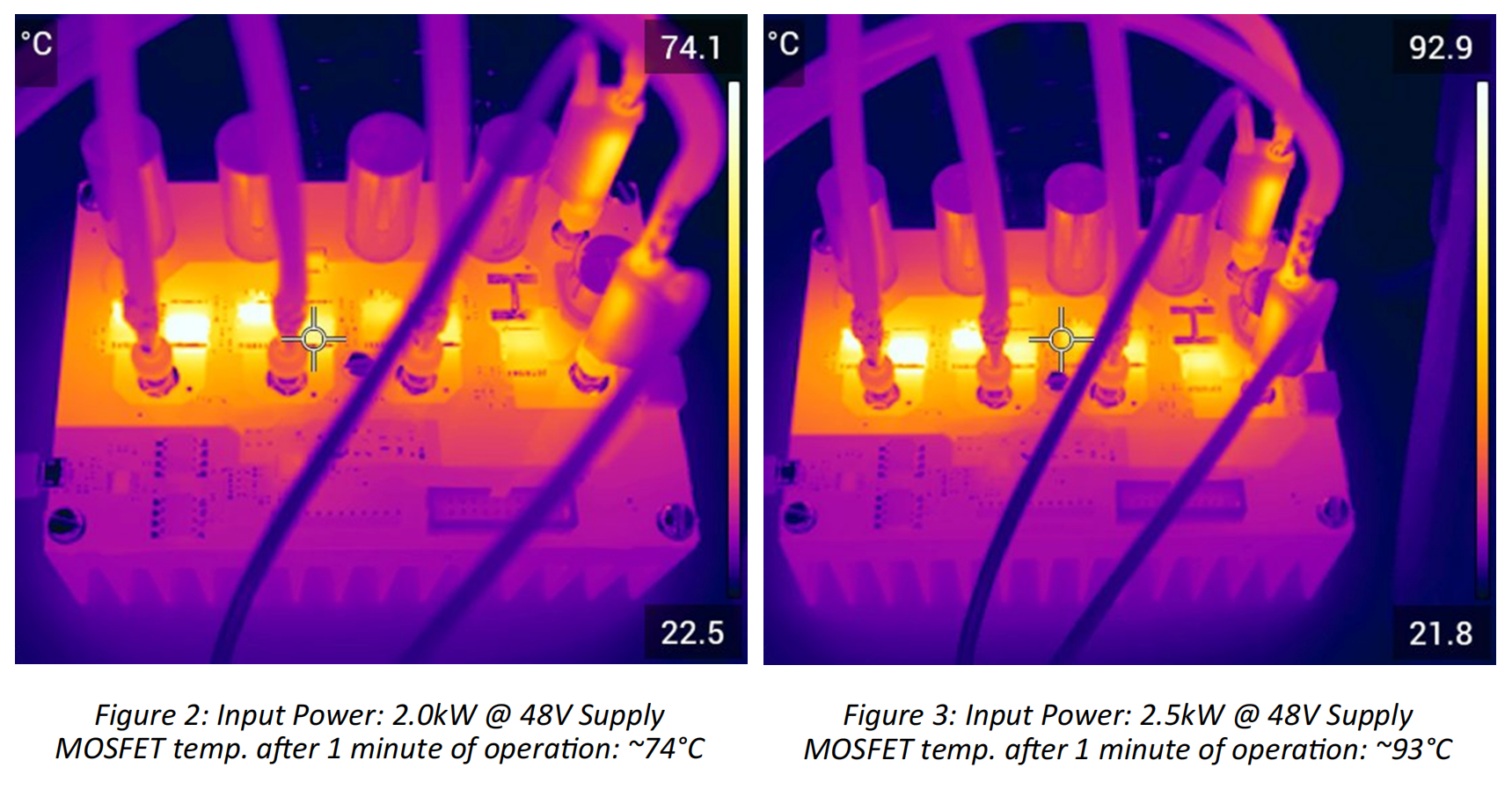

- 热表现效果：系统在48V供电条件下，在2.0kW工况下，核心器件表面温度为74.1°C；在2.5kW状态下，温度也控制在93°C左右。
硬件电路改善

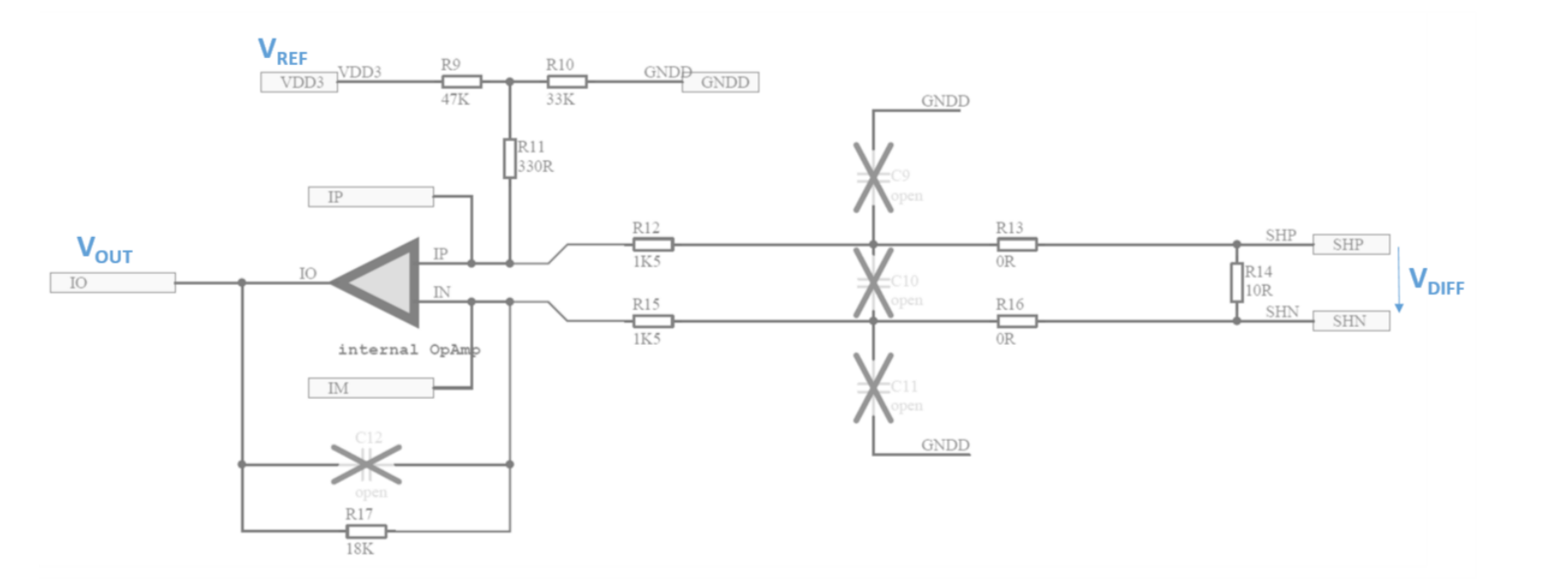

单电阻电流采样电路
在大功率电机应用中，极限相电流往往极大，传统硬件架构需依赖外部隔离运放或复杂的差分电路。
本方案提供了一套经过测试验证的采样电路拓扑，可捕获 ±207A\pm 207A±207A 的双向极限相电流。

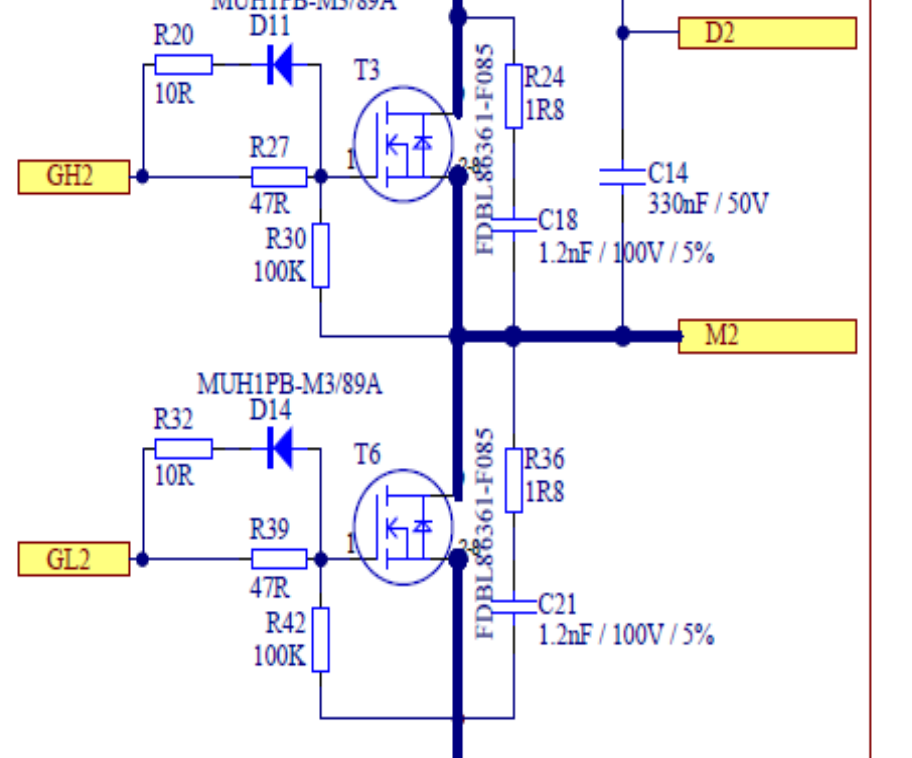

栅极驱动及吸收电路
在驱动大容性负载时，开关速率过快易导致 EMC 谐波辐射超标，而开关过慢则会引发开关损耗激。本方案提供了驱动阻容网络调校指。可根据 PWM 开关频率、系统极限结温以及芯片最大允许功耗限，推算出最小栅极充放电电阻 。

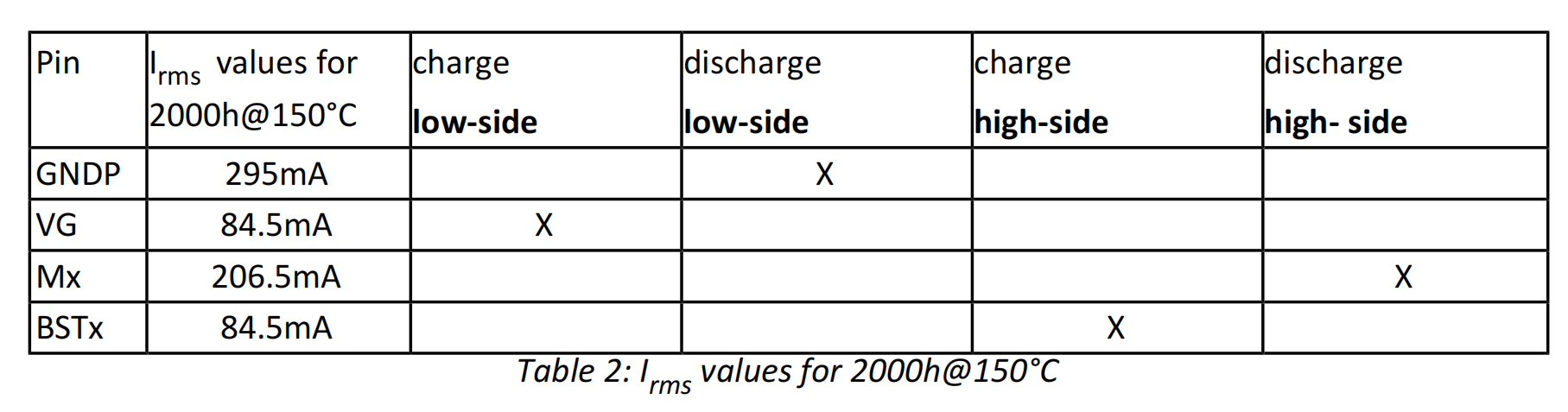

测试结果达到了汽车级的AEC-Q100的要求，在 150°C 的极限结温下，芯片能够持续、稳定运行 2000 小时。
针对 FM 频段的谐波发射问题，评估板根据实测可以抑制高频振铃为74Mhz（R=1.8ΩR=1.8\OmegaR=1.8Ω, C=1.2nFC=1.2nFC=1.2nF） 。
总结
E523.52 单芯片电机控制器凭借其 12V 至 72V 的宽压工作范围、车规级高可靠性标准以及"MCU + 电源管理 + 栅极预驱"的极简集成架构，适配高功率 AI 服务器水泵及高速散热风扇的应用需求，能够应对从百瓦至千瓦 级别的电机驱动挑战。
