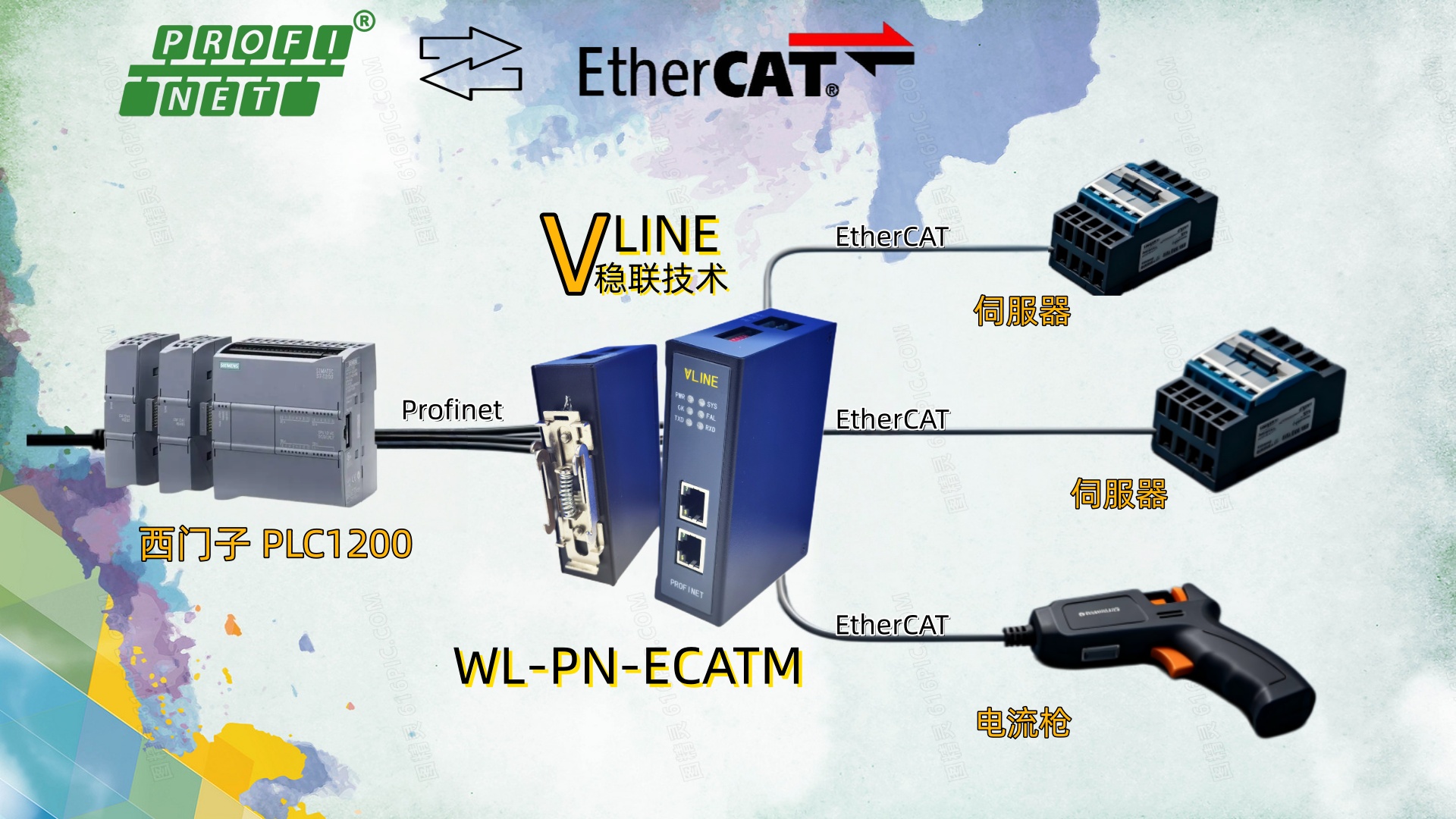

在工业自动化控制系统中，Profinet与EtherCAT协议优势显著，Profinet多用于PLC与上位机、网关等组网通讯，EtherCAT因高实时性和高同步性，是伺服驱动器等设备首选。本次应用用Profinet转EtherCAT网关作通讯枢纽，实现西门子PLC与5台伺服驱动器、1台电流枪互联互通。核心通讯架构为：西门子PLC（Profinet主站）→ 网关（Profinet转EtherCAT）→ 5台伺服驱动器（EtherCAT从站）+ 1台电流枪（EtherCAT从站），网关承担协议转换等功能，实现全系统闭环控制。
Profinet转EtherCAT网关在EtherCAT侧作主站带动5台伺服驱动器，因与第一个伺服驱动器物理距离达85米，初始部署后无法正常通讯，PLC显示"EtherCAT从站通讯故障"，后续4台伺服也无法接入网络。经排查，故障源于EtherCAT通讯距离超规范。加装工业以太网交换机解决了该问题，原理从三方面说明：

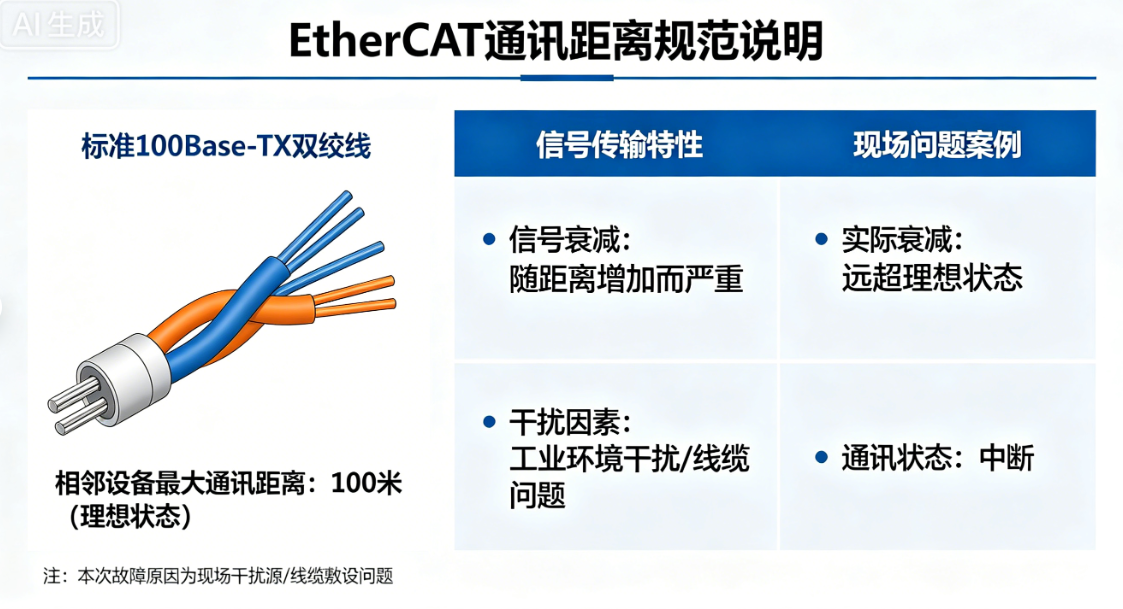

首先，明确EtherCAT通讯距离规范。采用标准100Base - TX双绞线时，相邻设备最大通讯距离为100米，这基于以太网信号传输特性，信号在双绞线中传输会衰减、受干扰，距离越长信号衰减越严重，现场工业环境干扰及线缆问题会使实际信号衰减远超理想状态，导致通讯中断。 本次虽距离未超上限，但因现场有干扰源、线缆敷设问题，导致信号衰减远超理想状态，通讯中断。

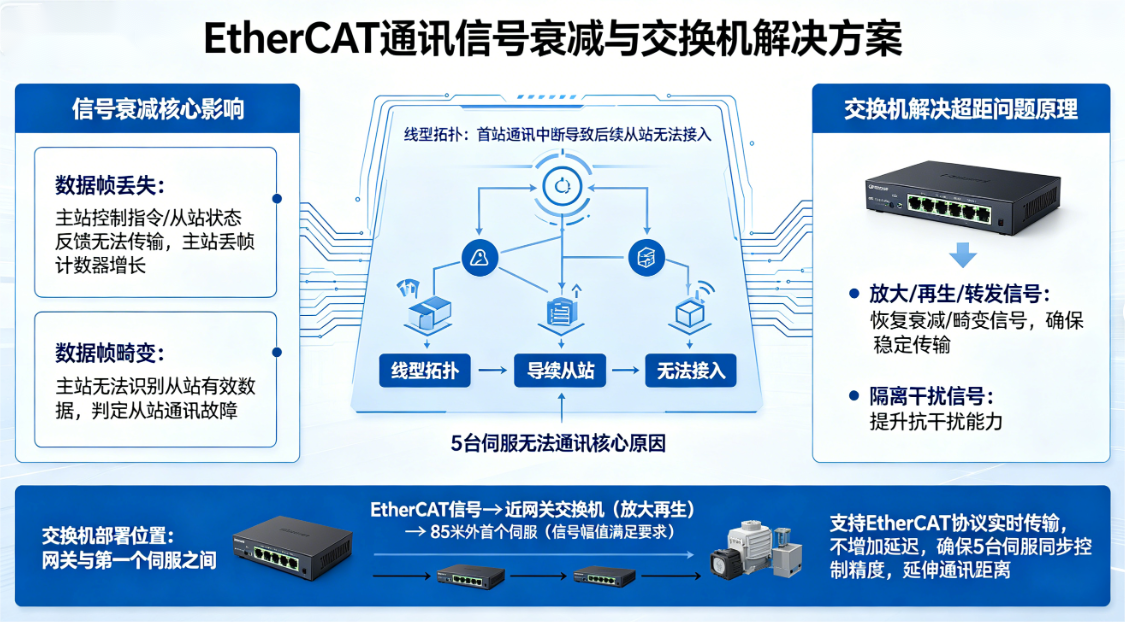

分析信号衰减的核心影响，EtherCAT通讯依赖信号完整性，信号过度衰减会导致数据帧丢失和畸变。数据帧丢失使主站控制指令和从站状态反馈无法正常传输，主站丢帧计数器增长；数据帧畸变使主站无法识别从站有效数据，判定从站通讯故障。此外，EtherCAT采用线型拓扑结构，首站通讯中断会导致后续从站无法接入网络，这是5台伺服无法通讯的核心原因。
阐述加装交换机解决超距问题的原理，工业以太网交换机可放大、再生与转发信号，将衰减、畸变信号恢复，确保信号稳定传输，还能隔离干扰信号，提升抗干扰能力。本次交换机部署在Profinet转EtherCAT网关与第一个伺服之间，EtherCAT信号先传至近网关的交换机，经放大再生后传至85米外的首个伺服，信号幅值满足接收要求可被正常识别。交换机支持EtherCAT协议实时传输，不增加通讯延迟，确保5台伺服同步控制精度，避免设备运行异常，打破相邻设备距离限制，延伸通讯距离，解决网关与首台伺服通讯中断问题，使5台伺服正常接入网络接收指令。
在网关与西门子PLC的Profinet通讯方面，网关作为Profinet IO从站，加载GSDML文件可在TIA Portal组态，实现与PLC无缝对接。数据映射功能精准，确保PLC控制指令精准转换为EtherCAT协议指令，将伺服、电流枪运行状态转换为Profinet协议数据反馈至PLC，协议转换实时高效，不影响系统控制精度。 转换指令，反馈运行状态，协议转换实时高效，不影响控制精度。此外，EtherCAT网络支持多种拓扑结构，本次采用线型拓扑结合交换机延伸的方式，既符合设备布局需求，又利用交换机信号再生功能，与光纤传输方案相比，成本更低、部署更便捷，能满足工业现场实时控制需求。同时，交换机端口支持链路状态监测，通过观察链路，运行灯状态可快速判断信号传输是否正常，为故障排查提供便利。
