Vga和Hdmi接口

1.Vga接口

Vga核心原理是传输模拟信号。

工作原理:显卡输出的图像数据是数字信号(0和1),通过 VGA 接口时,必须先经过数模转换器(DAC)变成模拟电压信号(红、绿、蓝三原色电压+同步信号)。这些模拟信号通过线缆传输到显示器后,显示器(如果是液晶屏)又得通过模数转换器(ADC)把模拟信号变回数字信号来显示。

缺点:这种"数字→模拟→数字"的折腾过程,不可避免地会导致信号损失。而且它只能传画面,需要单独拉一根音频线连接音箱。最后,很难支持 1080p 以上的高分辨率,且刷新率通常被限制在 60Hz 或 85Hz。

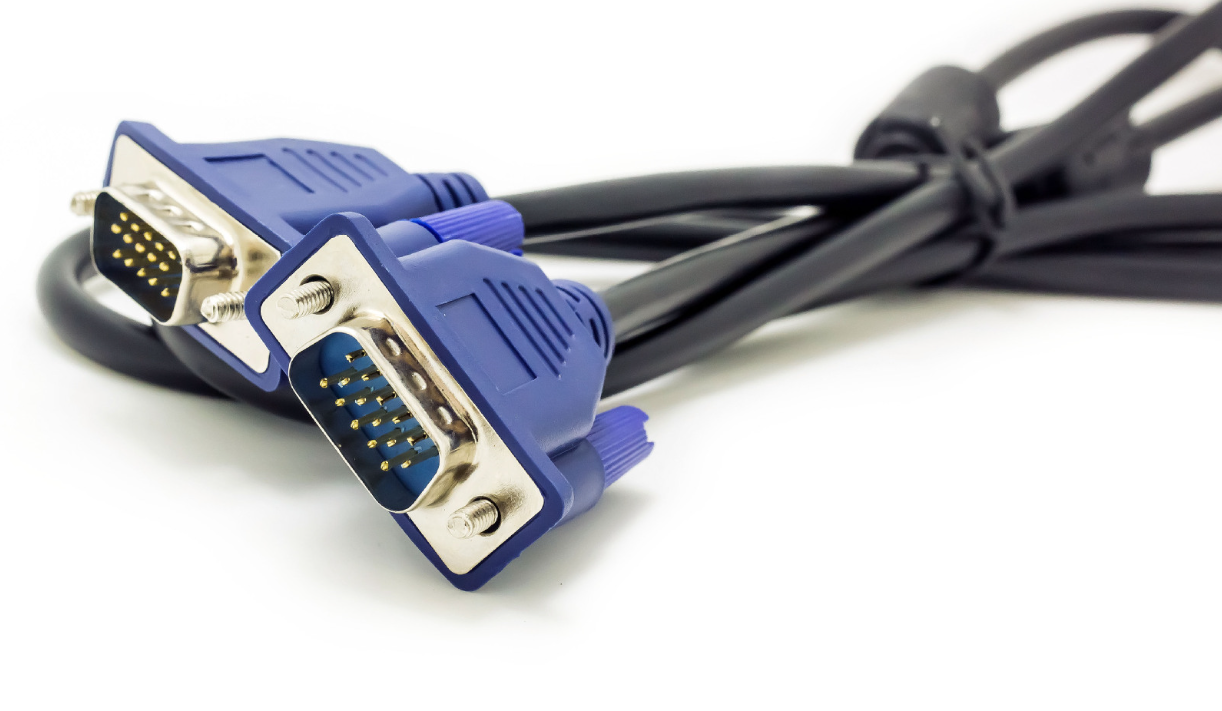

Vga线材:

vga线的话左右两边是对齐的,但是中间的想左或右边突出了一部分,看下面的Vga口,中间部分也是突出一点,所以需要对启,然后两边的螺丝拧紧即可。

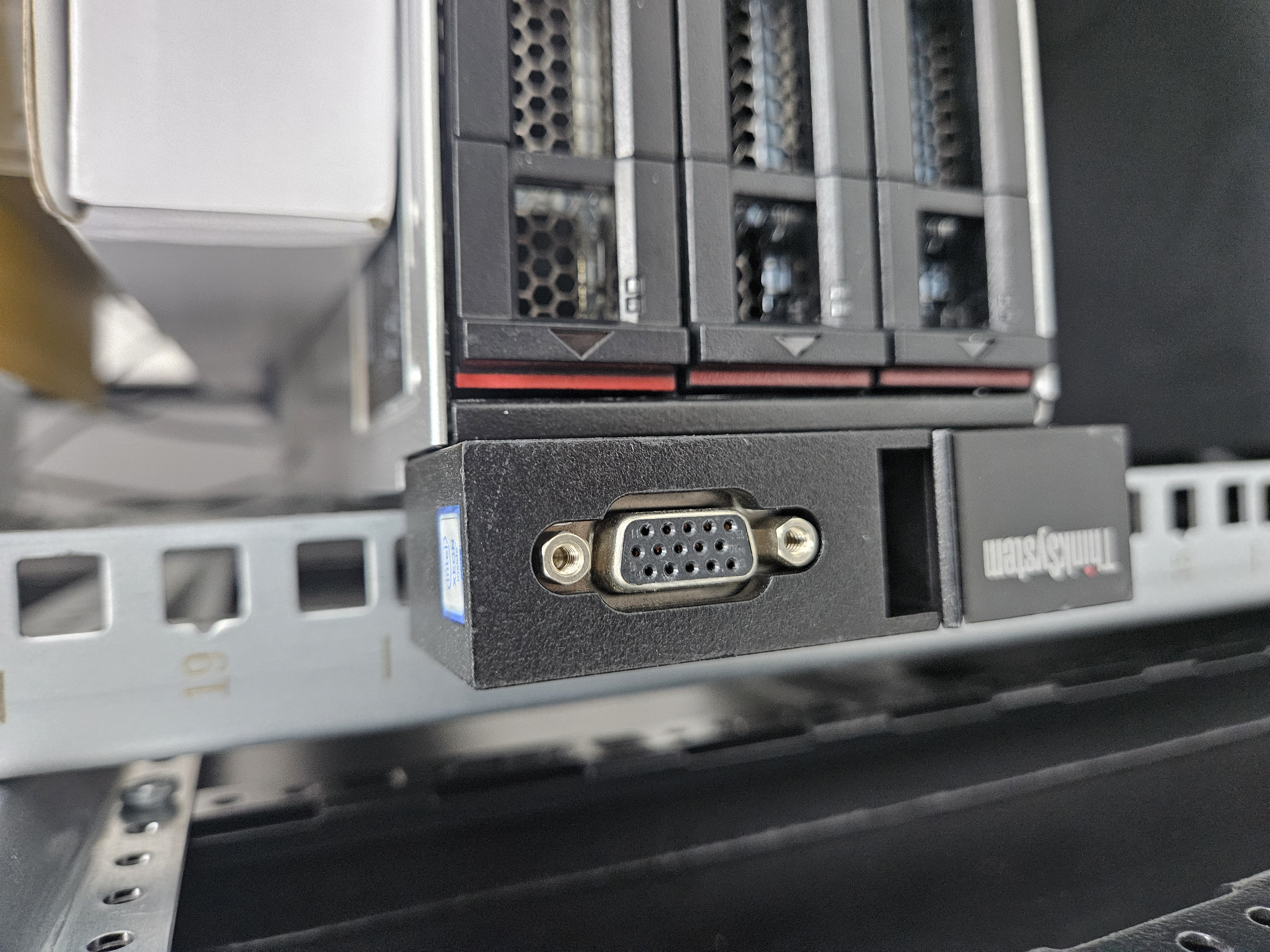

Vga口:

2.Hdmi接口

它的核心原理是传输纯数字信号。

工作原理:数据直接以"0"和"1"的形式通过线缆传输,不需要进行数模转换,显卡输出什么画面,电视就显示什么画面,点对点清晰显示。

HDMI 最大的优点在于它不仅传输视频,还能同时传输音频(包括杜比、DTS 等高清格式)。且支持2K以及更高的分辨率。

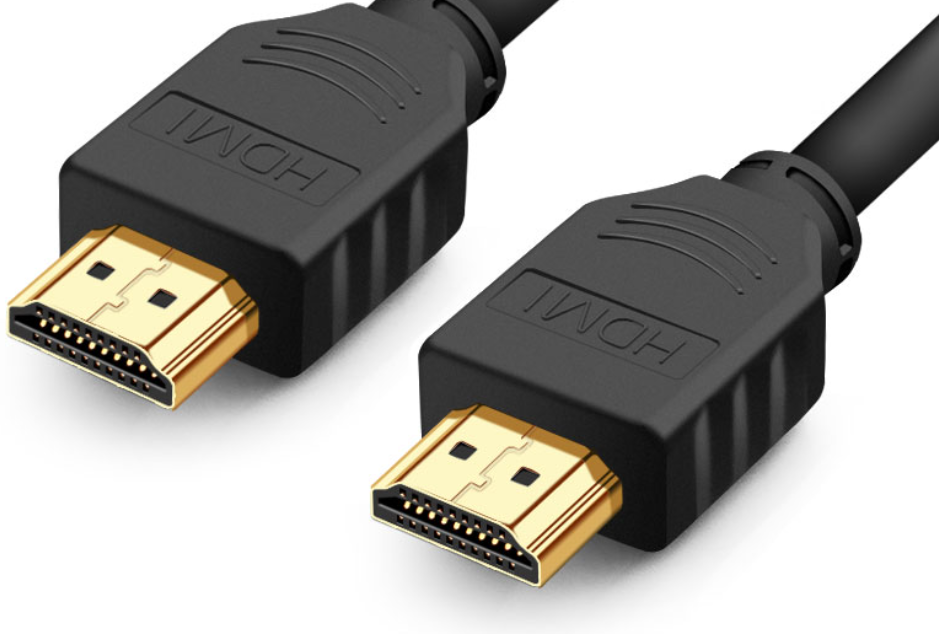

Hdmi线材:

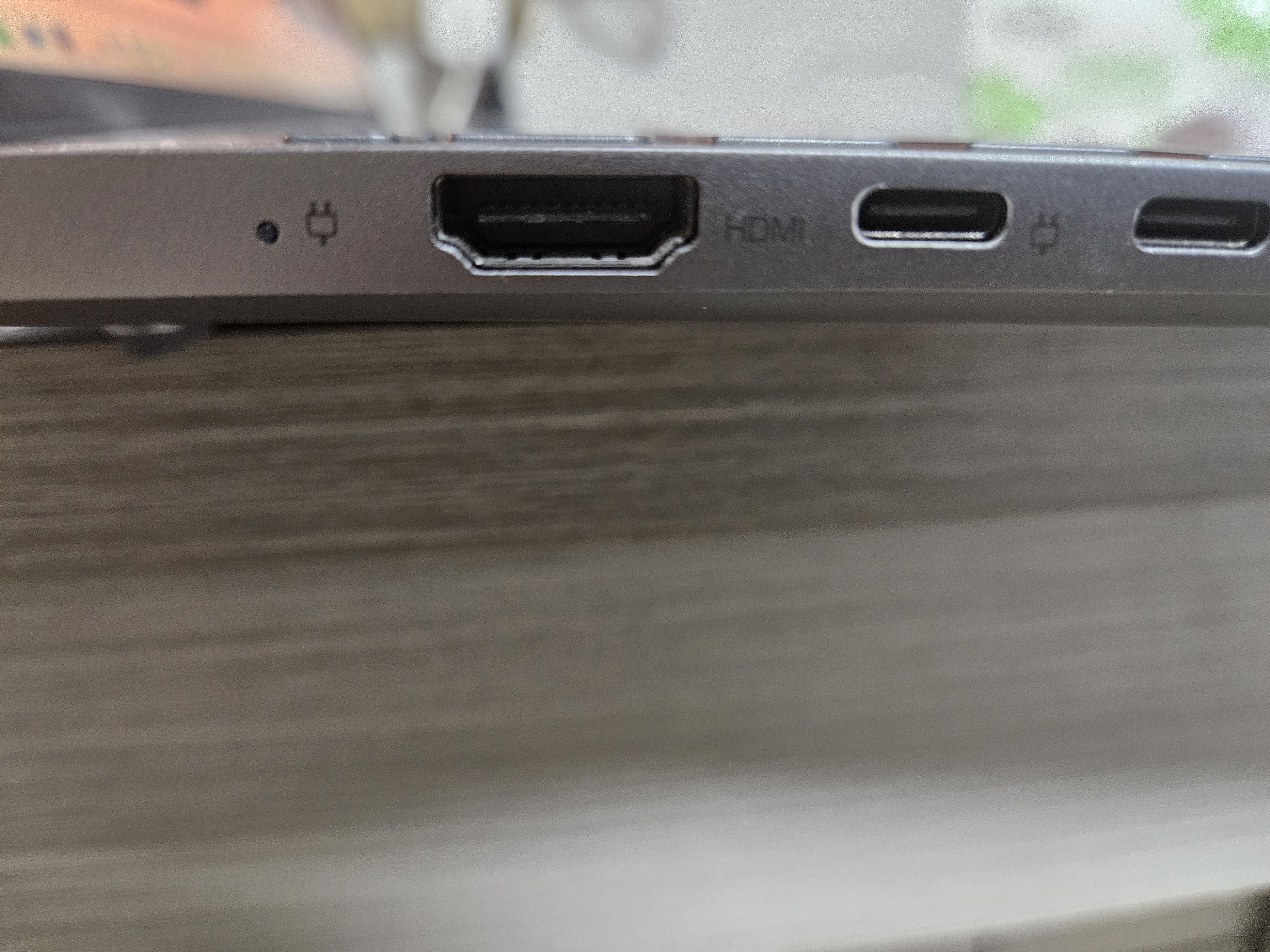

Hdmi口:

3.Vga和Hdmi相互转换的问题

如果服务器只有Vga接口而没有Hdmi接口,但是显示器的接口和线都是hdmi的,这时候需要使用转接口,且是Vga转hdmi的。

其实刚开始我有一点疑惑,我显示器是hdmi口的,线也是,我要连上vga口的服务器,不是要使用hdmi转vga吗?然后又转念一想,转接口肯定是一头是hdmi,一头是vga,这样的话不管是vga转hdmi还是hdmi转vga都可以啊。

这里有个原则:永远以"信号输出端"(也就是你的服务器)为准。

反之,如果服务器只有hdmi口,要和Vga口的显示器一起使用,需要用hdmi转vga口的转换线。
