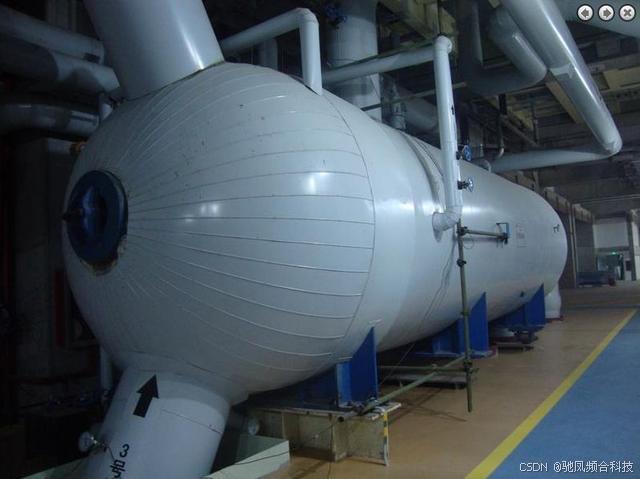

HPH（高压加热器）作为火电厂回热系统的核心设备，其构造对于机组热效率以及运行安全有着直接且关键的影响。具体而言，它通过汽轮机抽汽来实现对锅炉给水的加热功能，其内部主要由水室、管束、壳体这三大部分所构成。深入理解这些部件的设计原理以及它们之间的相互配合关系，对于设备的维护工作以及故障诊断而言，具有极其重要的意义。
准确把握HPH（高压加热器）各部分构造的设计原理，清晰了解水室、管束、壳体之间的相互配合关系，能够在设备维护中及时发现潜在问题并进行有效处理。同时，在面对故障时，依据这些原理和关系进行精准诊断，能迅速找出故障根源，从而采取针对性措施解决问题，保障火电厂回热系统的稳定运行，进而确保机组热效率不受影响以及运行安全得以保障。
HPH水室结构
HPH水室结构是一种具有特定设计和功能的结构形式。它在整个系统中扮演着关键角色，其独特的构造经过精心设计，以满足特定的工作需求。该结构在材质选择、空间布局以及与其他部件的协同工作等方面都有着细致的考量，旨在确保系统能够高效、稳定地运行，为相关流程提供有力的支持和保障。
其水室部分有着合理的空间规划，能够有效地容纳和处理水流。通过精确的尺寸设定和内部结构优化，使得水流在其中能够顺畅地流动，减少阻力和能量损耗。同时，水室的材质具备良好的耐腐蚀性和密封性，以应对不同的工作环境和介质，保障整个系统的长期稳定运行，避免因水室问题引发的各种故障和隐患。
水室作为HPH的进水端，其结构设计颇为独特，通常会采用半球形或椭圆形封头加法兰的结构形式。在水室的内部，还专门设有分程隔板。当给水进入水室之后，会经由隔板的引导而流向U形管束。由于水室需要承受极高的压力，所以其材质大多选用低合金钢锻件，并且经过了严格的强度计算。值得注意的是，你或许会发现，水室上还留有手孔和人孔，这些设计方便在检修时检查管板焊缝以及清理内部杂质。
管束如何布置

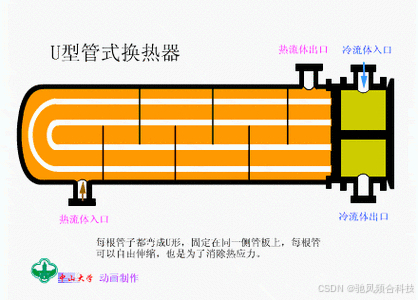

HPH最常用的是U形管束，每一根U形管的两端稳固地固定在管板之上。管板的厚度能够达到300毫米以上，对于钻孔精度有着极高的要求。给水自水室流入一侧管口，历经U形弯管后被壳侧蒸汽加热，然后再从另一侧管口流回水室出口。这样的布置使得管束能够自由伸缩，从而避免热应力造成损坏。当然，在管束外层通常会设置蒸汽遮挡板，以此来防止高速蒸汽直接对管子产生冲击。
壳体与密封
壳体严严实实地包裹着整个管束，其内部设有蒸汽进口、疏冷段以及排气口。蒸汽自上部顺畅地进入，沿着导流板向下有力地冲刷管束，在此过程中，凝结水逐渐汇集到底部的疏冷段。在壳体与管束之间精心装有密封件，其作用是有效防止给水出现短路的情况。尤其值得关注的是，壳体上设置有多个膨胀节，这些膨胀节专门用于吸收热位移。而密封环一旦发生失效，就会致使给水泄漏到蒸汽侧，进而引起水位出现异常。
读完这篇文章之后，你是不是对HPH的构造有了更为清晰的认知呢？在进行检修工作的过程中，你有没有碰到过水室分程隔板开裂这种状况呀？欢迎大家在评论区踊跃分享自身的经验，点赞并转发，从而让更多的同行能够从中受益！
