GD32E23x 串口0和1 DMA+空闲中断

GD32E23x 串口0和1DMA+空闲中断

---

这是一个从EmbeddedBuilder工程中移植过来的Keil工程，基于GD32E23x 创建使用。

• 🎉大部分功能代码实现，基于AI辅助完成生成。
• ✨功能经过烧录硬件验证。

🔧硬件平台

• 🌿芯片型号：GD32E23x系列
• 🌿开发环境：Keil MDK

📄功能说明

⚙️时钟配置

• 外部高速时钟（HXTAL）：8MHz晶振
• 外部低速时钟（LXTAL）：32.768KHz晶振（可选，通过宏ENABLE_LXTAL配置）
• 内部低速时钟（IRC40K）：40KHz RC振荡器（默认使用）
• 系统时钟：72MHz（PLL倍频9倍）
• APB1时钟：72MHz
• APB2时钟：72MHz

📡串口外设

🔌USART0

• 引脚：PB6(TX), PB7(RX)
• 波特率：115200
• 数据位：8位
• 校验位：无
• 停止位：1位
• 功能：空闲中断 + DMA接收
• DMA通道：DMA_CH2
• 接收缓冲区：32字节
• printf重定向：默认输出到USART0

🔌USART1

• 引脚：PA2(TX), PA3(RX)
• 波特率：115200
• 数据位：8位
• 校验位：无
• 停止位：1位
• 功能：空闲中断 + DMA接收
• DMA通道：DMA_CH4
• 接收缓冲区：256字节

📤串口输出函数

• printf()：标准printf函数，默认输出到USART0
• usart_printf(USARTx, format, ...)：可指定串口输出的格式化函数

💡LED指示灯

• 引脚：PC13
• 功能：RTC闹钟中断触发时翻转

🕐RTC实时时钟

• 时钟源：内部RC40KHz（默认）或外部LXTAL 32.768KHz
• 功能：
  • 实时时钟显示
  • 闹钟中断：默认每分钟第9秒触发
  • 闹钟中断时翻转LED指示灯

🔄DMA配置

• DMA_CH2：USART0_RX接收
• DMA_CH4：USART1_RX接收
• 传输方向：外设到内存
• 数据宽度：8位
• 优先级：高优先级

📑使用说明

📝串口使用示例

💻USART0使用

// 标准printf输出到USART0
printf("Hello from USART0\n");

// 发送数据
USART0_SendData("Send to USART0\n");

💻USART1使用

// 指定串口输出
usart_printf(USART1, "Hello from USART1\n");

// 发送数据
USART1_SendData("Send to USART1\n");

📥串口接收处理

• USART0和USART1都使用DMA+空闲中断接收
• 接收完成后自动回显数据
• USART1接收的数据会通过USART0打印显示

⚙️RTC配置

• 在gd32e23x_hal_init.c中设置ENABLE_LXTAL宏选择RTC时钟源
  • #define ENABLE_LXTAL 0：使用内部RC40KHz（默认）
  • #define ENABLE_LXTAL 1：使用外部LXTAL 32.768KHz

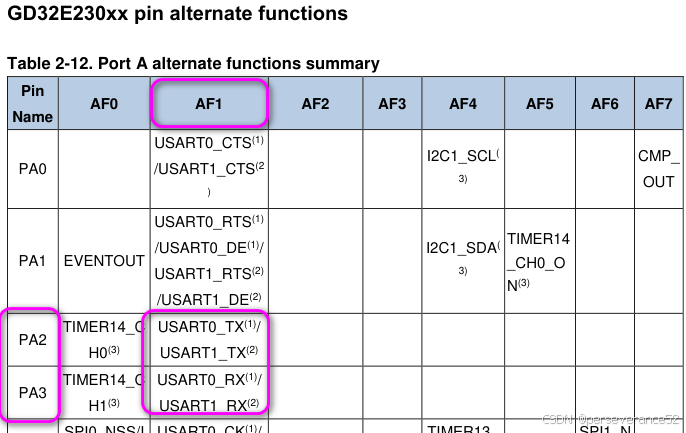

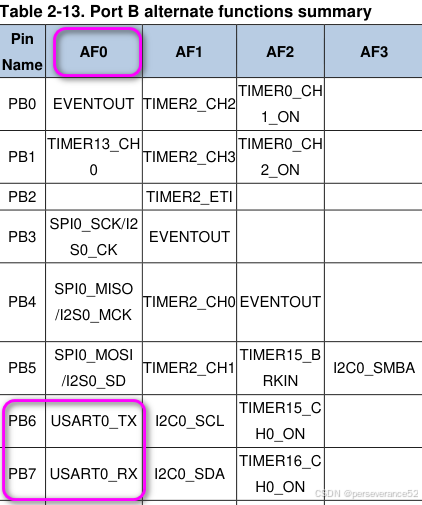

🛠引脚分配

外设	功能	引脚	复用功能
USART0	TX	PB6	AF0
USART0	RX	PB7	AF0
USART1	TX	PA2	AF1
USART1	RX	PA3	AF1
LED	-	PC13	GPIO

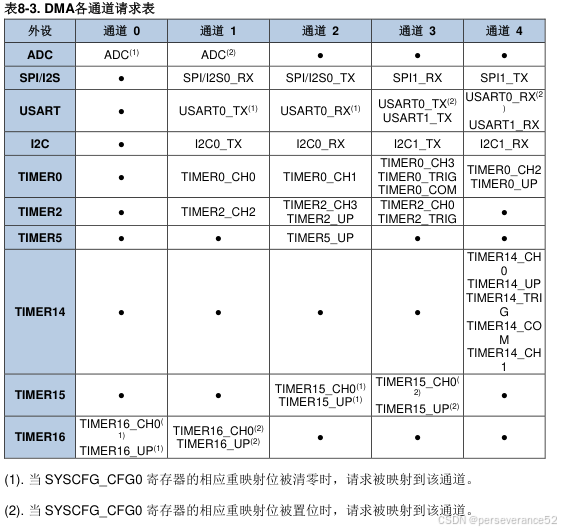

🎯DMA通道映射

DMA通道	外设	功能
DMA_CH2	USART0	RX接收
DMA_CH4	USART1	RX接收

⛳注意事项

1. 串口0和串口1的DMA接收使用不同的DMA通道，不会产生冲突
2. printf默认输出到USART0，如需输出到USART1请使用usart_printf(USART1, ...)
3. RTC时钟源在编译时通过宏定义选择，修改后需重新编译
4. 接收缓冲区大小可根据实际需求调整

🔖编译说明

• 使用Keil MDK打开Template.uvprojx工程文件
• 选择对应的芯片型号（GD32E230C8等）
• 编译生成Project.hex文件
• 使用DAP-Link或GD-Link下载器烧录程序

📚程序源码

通过网盘分享的文件：HAL_UART0_1_DMA.rar
链接: https://pan.baidu.com/s/13FXxC_ktdhwWO7fd9dZenA?pwd=kpsb 提取码: kpsb
