RA6M3定时器配置详解：GPT2与GPT6对比

以下依据 configuration_rtduino.xml 里两段模块配置，对 g_timer2 与 g_timer6 做结构化说明（数据以当前磁盘文件为准）。

---

共性：驱动与硬件单元

两者都属于 Renesas FSP 的 General PWM Timer 驱动（r_gpt） ，挂在同一 GPT 全局配置 下：参数检查随 BSP、支持引脚输出、写保护关闭，GPT 内核时钟为 PCLK （见 config.driver.gpt）。在代码里一般通过 g_timer2 / g_timer6 控制块配合 R_GPT_* API 使用（具体类型名以 FSP 生成代码为准）。

---

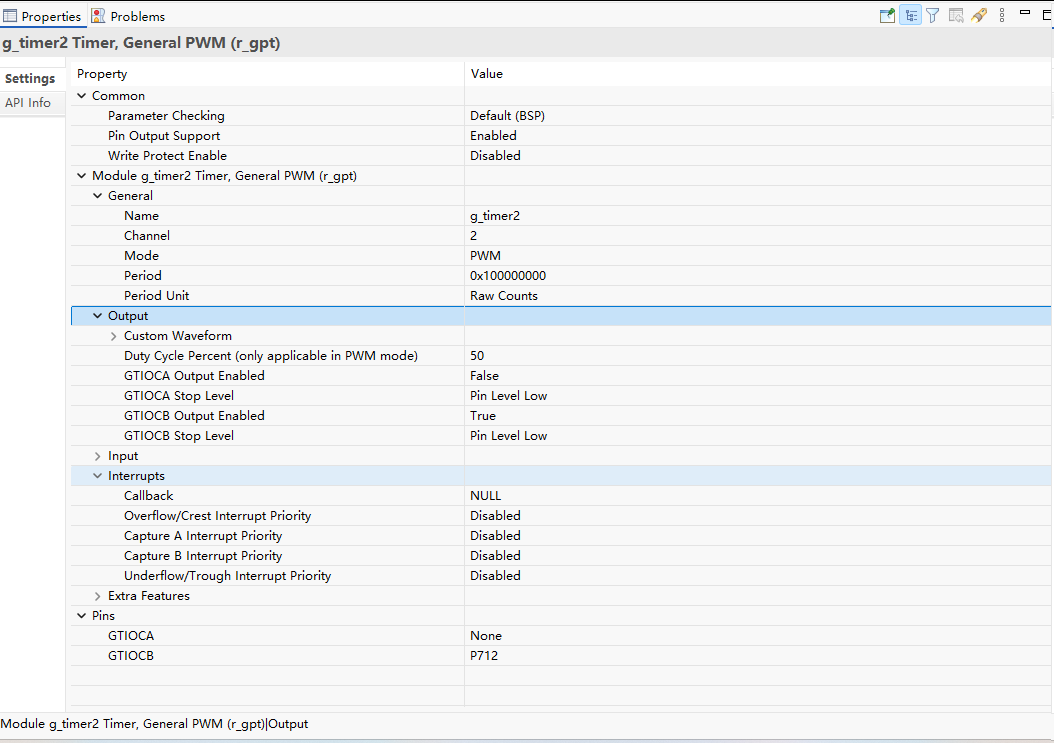

g_timer2（GPT 通道 2）

在 XML 中的位置： module.driver.timer_on_gpt.1304889876。

基本定时参数

属性	值	说明
名称	g_timer2	实例名，与生成符号一致
通道	2	硬件 GPT2
模式	PWM	用于脉宽调制波形
周期	0x100000000	单位为 Raw counts，由 FSP 换算为寄存器装载值
占空比	50%	仅在 PWM 下生效

对应片段：

    <module id="module.driver.timer_on_gpt.1304889876">
      <property id="module.driver.timer.name" value="g_timer2"/>
      <property id="module.driver.timer.channel" value="2"/>
      <property id="module.driver.timer.mode" value="module.driver.timer.mode.mode_pwm"/>
      <property id="module.driver.timer.period" value="0x100000000"/>
      <property id="module.driver.timer.unit" value="module.driver.timer.unit.unit_period_raw_counts"/>
      ...
      <property id="module.driver.timer.duty_cycle" value="50"/>
      <property id="module.driver.timer.gtioca_output_enabled" value="module.driver.timer.gtioca_output_enabled.false"/>
      ...
      <property id="module.driver.timer.gtiocb_output_enabled" value="module.driver.timer.gtiocb_output_enabled.true"/>

引脚与输出使能

• GTIOCA： 输出 关闭（不在此脚出 GPT 波形）；停止电平配置为低（对"未使用的一路"仍保留默认安全电平）。
• GTIOCB： 输出 开启 ，停止电平 低。
• 引脚配置（Pin 表）： GPT2 的 GTIOCB → P712 ；GPT2 模式为 gtiocaorgtiocb.free（与"单路或另一路空闲"类复用一致）。

因此 g_timer2 的 PWM 实际只从 P712（GTIOCB）引出；GTIOCA 不参与输出。

波形与 GTIOR

• Custom waveform： 关闭。
• GTIOR： A/B 两路初始为低；周期结束与比较匹配时多为 retain（保持）；计数停止时不做 retain。这是 FSP 对 GTIO 行为的基础设定，与 PWM 边沿一起由硬件解释。

输入 / 事件 / 安全

• Count up/down、start/stop/clear、capture A/B 源： 均为空，表示未接 ELC/外部硬件事件链。
• 输入滤波： A/B 均为 none。
• POEG： 链接到 POEG0（过流关断等若启用会与此组关联；当前未展开其它关断源）。
• 死区、ADC 触发、ADC 比较匹配： 均为 0 或未配置。
• Interrupt skip： 关闭。

中断与回调

• 回调： NULL。
• Overflow/Crest、Capture A/B、Underflow/Trough： 优先级均为 _disabled。

含义：没有周期到点中断，应用不能靠该定时器中断做调度，除非后来在 FSP 里打开中断并注册回调；或在上层用别的定时源。

---

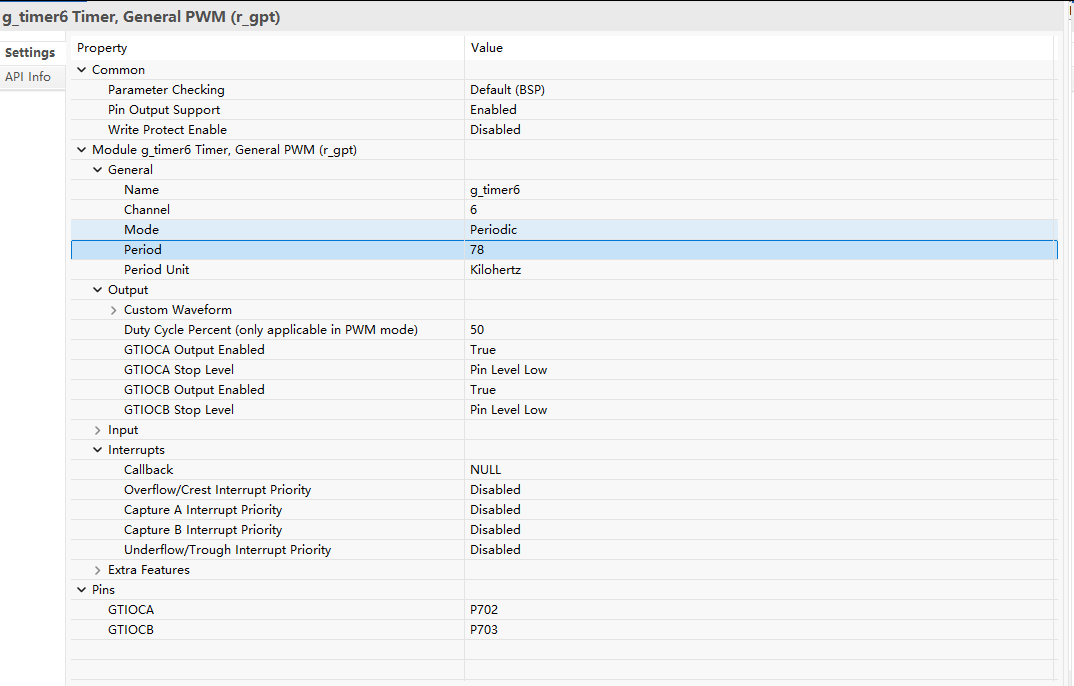

g_timer6（GPT 通道 6）

在 XML 中的位置： module.driver.timer_on_gpt.1221002445。

基本定时参数

属性	值	说明
名称	g_timer6	实例名
通道	6	硬件 GPT6
模式	Periodic	周期定时/计数模式，不是以占空比为主参数的 PWM 应用方式
周期	78	单位为 Kilohertz ，即 FSP 按时钟换算成约 78 kHz 的周期频率
占空比	50（XML 仍有该字段）	Periodic 下 通常不按 PWM 占空比使用；界面也会提示仅 PWM 适用，可视为未参与周期定时的残留显示值

    <module id="module.driver.timer_on_gpt.1221002445">
      <property id="module.driver.timer.name" value="g_timer6"/>
      <property id="module.driver.timer.channel" value="6"/>
      <property id="module.driver.timer.mode" value="module.driver.timer.mode.mode_periodic"/>
      <property id="module.driver.timer.period" value="78"/>
      <property id="module.driver.timer.unit" value="module.driver.timer.unit.unit_frequency_khz"/>
      ...
      <property id="module.driver.timer.duty_cycle" value="50"/>
      <property id="module.driver.timer.gtioca_output_enabled" value="module.driver.timer.gtioca_output_enabled.true"/>
      ...
      <property id="module.driver.timer.gtiocb_output_enabled" value="module.driver.timer.gtiocb_output_enabled.true"/>

引脚与输出使能

• GTIOCA / GTIOCB： 两路输出 均开启 ，停止电平均为 低。
• 引脚配置： GTIOCA → P702 ，GTIOCB → P703 ；GPT6 模式为 gtiocaandgtiocb.free（A、B 两路相关复用模式与双路输出一致）。

因此 g_timer6 在 Periodic 下仍可在 P702、P703 上产生与周期相关的 GTIO 行为（具体波形形状由 Periodic + GTIOR 决定，与 PWM 的"固定占空比方波"语义不同）。

波形与 GTIOR

与 g_timer2 同类：Custom waveform 关；A/B 初始低、周期末/比较匹配多为 retain、停止时不 retain。Periodic 更强调"周期长度"，两路 GTIO 可同时参与硬件定义的翻转逻辑。

输入 / 事件 / 安全

与 g_timer2 相同一类默认值：无 ELC 源、无滤波、POEG0、死区/ADC 相关为 0 或未配、interrupt skip 关。

中断与回调

与 g_timer2 相同：无回调、无各通道定时器中断。

含义：若需要 78 kHz 的软件节拍 ，当前配置不能 依赖溢出中断，需改 FSP 打开 crest/overflow 中断，或改用 SysTick/其它定时器；若仅需要 P702/P703 上的周期波形，则依赖硬件自动行为即可（仍建议对照 RA 手册中 Periodic 下 GTIO 的时序图确认是否符合板级需求）。

---

两者对照小结

对比项	g_timer2	g_timer6
硬件通道	GPT 2	GPT 6
模式	PWM	Periodic
周期表达方式	Raw counts，0x100000000	78 kHz（由 FSP 换算）
占空比	50%，有效	字段为 50，Periodic 下通常无效
GTIOCA	关	开 → P702
GTIOCB	开 → P712	开 → P703
引脚模式（Pin 表）	gpt2 单路 B 等	gpt6 A+B 双路
中断	全关	全关

---

在工程里怎么理解用途（推断）

• g_timer2： 典型 单引脚 PWM （如电机、背光、蜂鸣器方波等），当前为 50% 占空比 ；精确频率需结合 PCLK 与 FSP 对 0x100000000 的换算 核对，若要固定某 Hz，建议在 FSP 改为 kHz/µs 或明确 raw 值后重新生成。
• g_timer6： 典型 固定频率周期基准 （约 78 kHz ），双引脚 可做同步方波或互补时序（仍须对照手册与 GTIOR）；无中断 时更适合"纯硬件波形"或与其它外设联动，不适合当前配置下的"每周期进一次 ISR"。

若你接下来要对接 RT-Thread / RTduino 的 analogWrite 或 tone ，通常会更关心 g_timer2 的 PWM 频率与 P712 ；g_timer6 则需确认板卡原理图上 P702/P703 实际接到了什么负载再决定是否改模式或关某一路输出。

如需把 0x100000000 在你当前 BSP 时钟下换算成具体 Hz ，可以说一下 PCLKD/PCLKB 与 GPT 时钟源 （或贴 clock/bsp 里相关配置），我可以按文档公式帮你推一版数字。
