PID 是工业控制中占比超 90% 的经典算法，适用于线性时不变系统，但面对非线性、扰动、大滞后等场景时性能受限。本文基于 LabVIEW 工具包，系统讲解增益调度、抗积分饱和、串级 PID、前馈控制等高级整定方法，帮助工程师在复杂非线性、多变量、大扰动系统中实现稳定、快速、精准的控制。
一、核心知识点
- 经典 PID 控制
-
原理：通过反馈将测量值与设定值比较，按误差计算 P/I/D 输出，实现闭环调节。
-
局限：假设系统线性、时不变，对非线性、扰动、时延场景适应性差。
- 高级 PID 整定技术
（1）增益调度（Gain Scheduling）
-
原理：根据系统状态（温度区间、负载、误差大小）分段切换最优 P/I/D 参数。
-
特点：将非线性系统近似为多段线性模型，每段独立整定。
-
使用场合：温箱升降温、电机高低速、大行程运动控制等工况变化大的系统。
-
注意事项：
-
分段边界要平滑，避免参数突变导致抖动。
-
需提前测试各段最优参数。
-

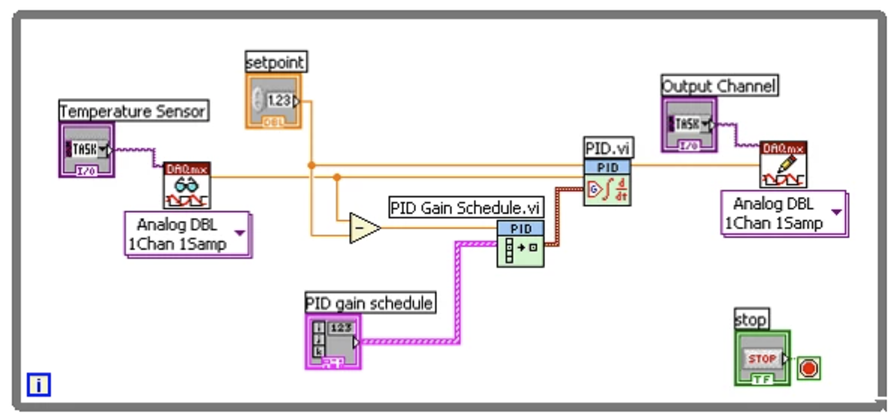

LabVIEW 中用PID Gain Schedule.vi实现。
-
（2）抗积分饱和（Avoiding Integral Wind-up）
-
原理：误差累积过大导致超调与振荡，通过阈值复位积分项抑制饱和。
-
特点：减小超调，提升稳态精度，保护设备。
-
使用场合：阀门限位、加热制冷、伺服定位等易超调场景。
-
注意事项：
-
设定合理误差阈值，接近设定值时复位积分。
-
兼顾响应速度与稳定性。
-
（3）非单入单出系统（Non-SISO）
-
实现方式：
-
单输入多输出（SIMO）：一路 PID 输出控制加热 / 制冷双执行器。
-
多 PID 并行：多回路独立调节。
-
-
使用场合：温湿度耦合控制、多执行器协同系统。
（4）串级 PID（Cascaded PID）
-
原理：主 PID 输出作为副 PID 设定值，双环协同抑制扰动、加快响应。
-
典型结构：位置环 + 速度环、温度环 + 功率环。
-
特点：抗扰动强、滞后抑制好、输出平滑。
-
使用场合：运动控制、高精度温控、大惯性 / 大滞后系统。
（5）前馈 PID（Feed-forward Control）
-
原理：直接测量扰动并提前补偿，不等待误差产生再调节。
-
特点：扰动抑制极快，大幅降低动态误差。
-
使用场合：通风扰动温控、负载突变电机控制、流量前馈补偿。
二、使用场合总览
表格
| 技术 | 适用场景 |
|---|---|
| 增益调度 | 工况变化大、非线性明显系统 |
| 抗积分饱和 | 易超调、有执行器限幅系统 |
| 非 SISO PID | 多执行器、多变量耦合系统 |
| 串级 PID | 大滞后、强扰动、高精度控制 |
| 前馈 PID | 可测量扰动、需快速抑制的系统 |
三、特点对比
表格
| 方案 | 响应速度 | 抗扰动 | 超调 | 复杂度 |
|---|---|---|---|---|
| 经典 PID | 中 | 弱 | 中 | 低 |
| 增益调度 | 中 | 中 | 低 | 中 |
| 抗积分饱和 | 中 | 中 | 低 | 低 |
| 串级 PID | 快 | 强 | 低 | 高 |
| 前馈 PID | 极快 | 极强 | 低 | 中 |
四、使用注意事项
-
先保证基础 PID 稳定，再叠加高级功能。
-
串级 PID 先调副环，再调主环。
-
前馈需准确测量扰动，避免补偿过量。
-
增益调度分段不宜过多，保证切换平滑。
-
优先在 LabVIEW 中使用官方 PID 工具包 VI，稳定性更高。
五、实际应用案例
案例：高精度温度箱控制
-
需求：升温快、超调 < 1℃、稳态误差 ±0.1℃，抗开门扰动。
-
方案：
-
增益调度：低温段用高 P 快速升温，近设定值切低 P 高 I。
-
抗积分饱和：误差 < 0.25℃复位积分，抑制超调。
-
串级 PID：主环温控，副环功率控制，抑制电网波动。
-
前馈：开门扰动检测，立即补偿加热功率。
-
-
效果：升温快速无超调，稳态精度高，开门后快速拉回设定值。
六、总结
PID 高级整定通过增益调度、抗饱和、串级、前馈等技术，突破经典 PID 局限，适配非线性、多变量、大扰动、大滞后工业场景。结合 LabVIEW 工具包可快速实现，显著提升控制精度、响应速度与系统稳定性。
