三、MPR（三平面重建）和三视图

MPR（三维重建中的 Multi-Planar Reconstruction，多平面重建）里的"三视图"，是医学影像软件（CT、MRI、PET-CT 等）中的核心。

一、核心三视图解析

1、横断面（Axial）

相当于把人体水平切开。观察方向：从下往上看。常用于脑 CT、胸部 CT、腹部 CT.

2、冠状面（Coronal）

相当于把人体从正面切开。观察方向：面对病人。常用于鼻窦、脊柱、肺部上下关系.

3、矢状面（Sagittal）

相当于把人体左右切开。观察方向：从身体侧面看。常用于脊柱、膝关节、大脑中线结构.

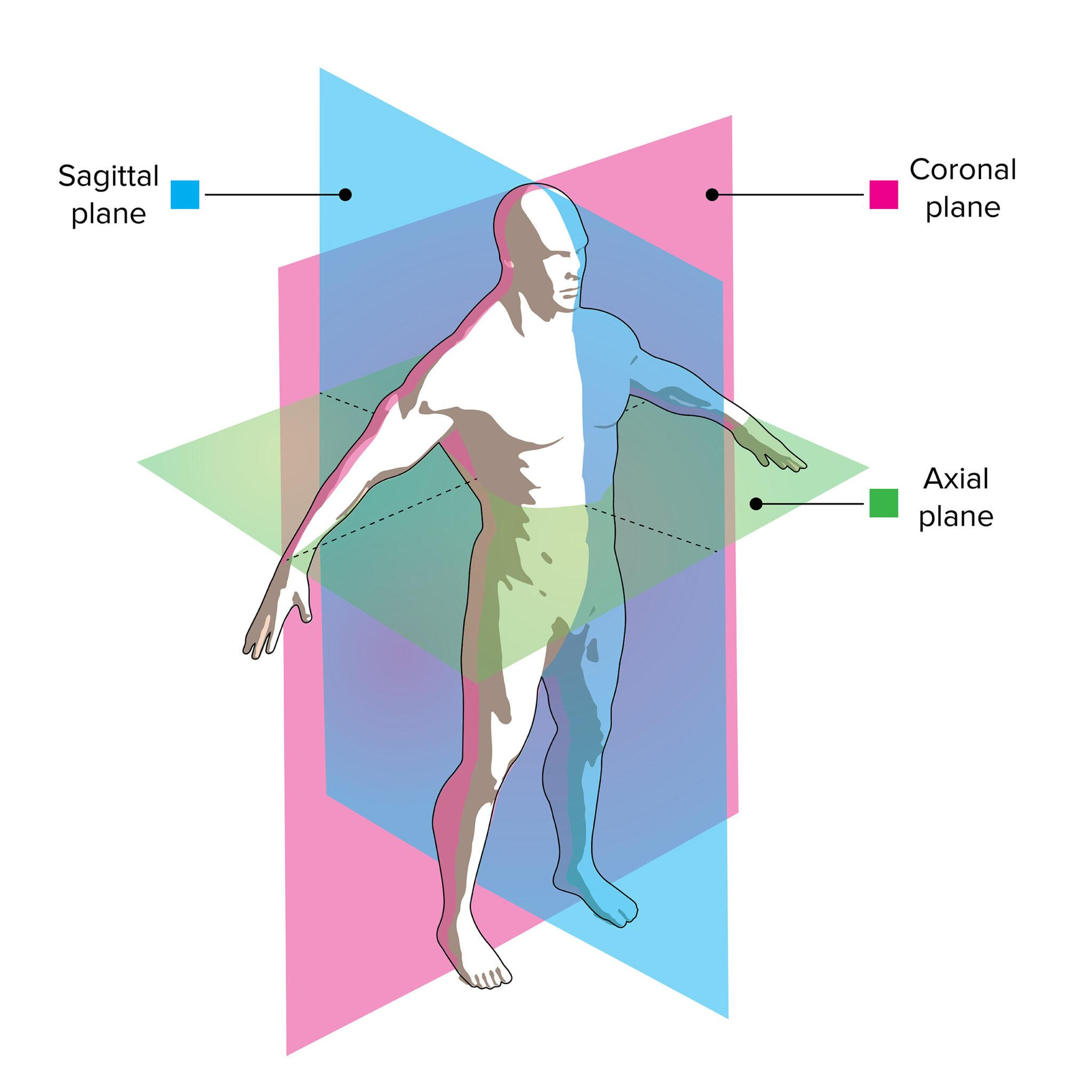

4、示例图

5、三视图核心思想

在三个正交切面（轴状、冠状、矢状）之间共享同一个空间坐标点(x,y,z)，用户在任意一个视图里的操作，会同步影响另外两个视图。所以三个视图其实只是同一体数据的不同切片投影。

二、为什么需要三视图

因为单个方向无法完整描述空间关系。例如某个肿瘤，在横断面里能看到左右位置，但不知道上下深度。加入冠状面、矢状面后才能真正定位。

三、三视图的核心价值

医生能快速知道病灶在人体哪个空间位置。
观察器官关系。例如：肿瘤是否侵犯血管、骨折是否穿透关节、病灶与神经距离。
提高手术规划能力。例如：穿刺路径、切除范围、导航定位。

四、什么是MPR（Multi-Planar Reconstruction）

Multi-Planar Reconstruction翻译过来就是多平面重建。因为原始 CT 实际只直接采集了某个方向的数据。比如CT 常以 axial 为主采集，coronal/sagittal 是后处理重新生成，因此叫多平面重建。

五、MPR本质和三视图

CT/MRI 原始数据本质上是一个三维标量场,每个 voxel（体素）都有灰度值,可以理解成 3D 数组。

例如：512 × 512 × 400；表示512×512 的单层图像，共 400 层。

MPR 本质从三维体数据中重新取样（resampling）得到任意平面切片。三视图其实就是三个互相垂直的二维采样面。可以理解为三维数组在三个维度上的"切片操作"。

六、VTK中的MPR三视图

在 VTK 中实现 MPR 的核心通常是：

vtkImageData：读取 DICOM/CT 数据。
vtkImageReslice：做任意切面重建（核心）。
vtkResliceCursorWidget：三视图联动十字线。
vtkImageViewer2：显示二维切片。
多个 vtkRenderer:同时显示三个方向。

1、经典MPR架构

DICOM 数据

│

▼

Volume Builder

（体数据构建）

│

▼

3D Volume Cache

（体缓存）

│

┌─────────┼─────────┐

▼ ▼ ▼

Axial Coronal Sagittal

Renderer Renderer Renderer

│ │ │

└─────────┼─────────┘

▼

MPR Controller

（同步控制）

│

▼

UI显示

2、简单实现流程

cpp 复制代码

//读取 DICOM
vtkNew<vtkDICOMImageReader> reader;
reader->SetDirectoryName("dicom/");
reader->Update();
//得到vtkImageData*
//创建三个 Viewer
vtkNew<vtkImageViewer2> axialViewer;
vtkNew<vtkImageViewer2> coronalViewer;
vtkNew<vtkImageViewer2> sagittalViewer;

/*设置方向*/
//1.Axial
viewer->SetSliceOrientationToXY();
//2.Coronal
viewer->SetSliceOrientationToXZ();
//3.Sagittal
viewer->SetSliceOrientationToYZ();

3、医院系统中的完整功能

真正临床 MPR 通常包括：

功能	VTK组件
三视图	vtkResliceCursorWidget
十字线	ResliceCursorActor
斜切	vtkImageReslice
厚层MPR	SlabMode
VR三维	vtkGPUVolumeRayCastMapper
窗宽窗位	vtkImageMapToWindowLevelColors
测量	vtkDistanceWidget
ROI	vtkContourWidget
