4.OSPF NBMA 网络类型

一、前言

在前面我们学习了内部网关动态路由------数据链路类------OSPF动态路由协议，以及它的Broadcast、P2P网络类型，而今天我们要学习的就是关于OSPF协议的第3种网络类型------NBMA。

二、实验

1.网络拓扑结构的搭建

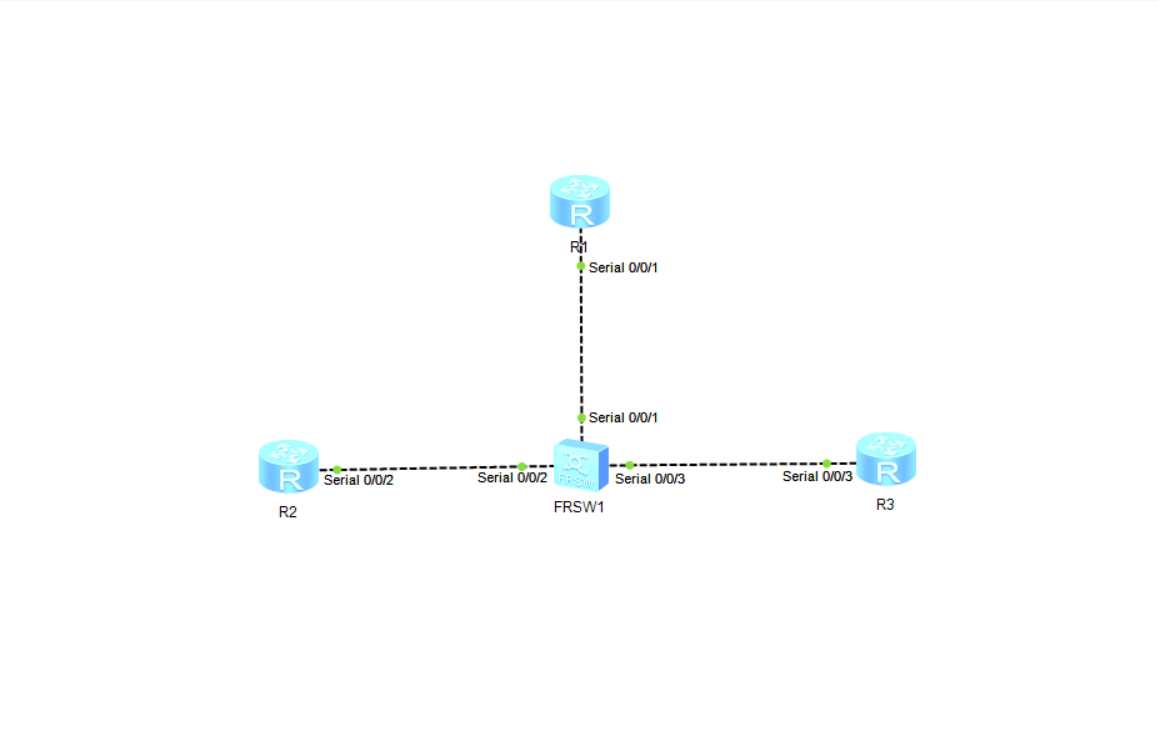

创建如上图所示的网络拓扑结构，共使用到了3台路由器和1台帧中继交换机。

2.路由设备的IP地址配置

R1

interface serial0/0/1
ip address 10.1.1.1 24

interface loopback 0
ip address 1.1.1.1 24

R2

interface serial0/0/2
ip address 10.1.1.2 24

interface loopback 0
ip address 2.2.2.2 24

R3

interface serial0/0/3
ip address 10.1.1.3 24

interface loopback 0
ip address 3.3.3.3 24

3.帧中继配置

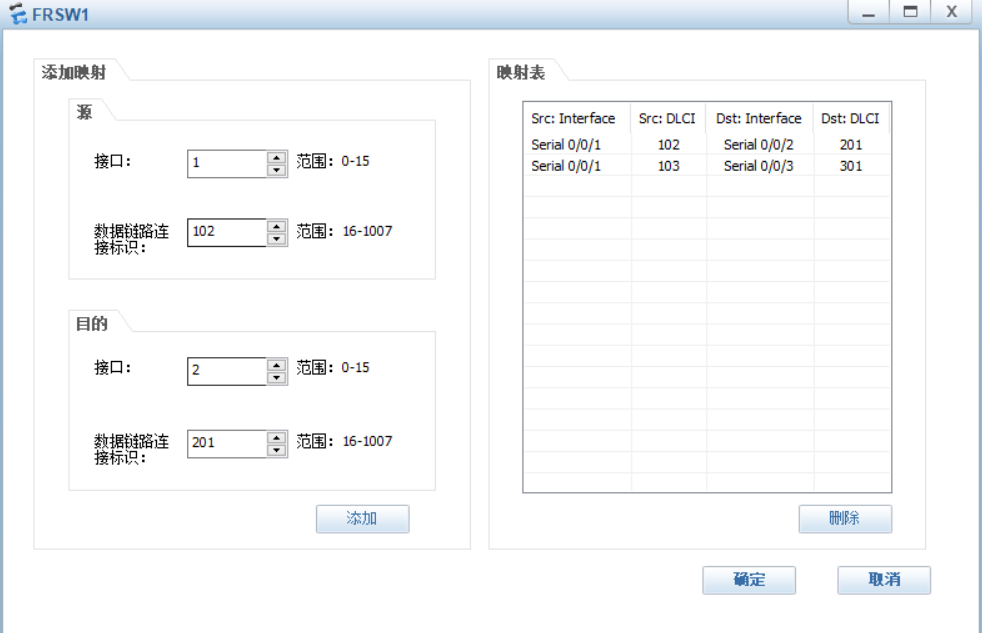

（1）帧中继设备的配置

如果serial0/0/1接口接收到了DLCI为102的帧，那么就从serial0/0/2这个接口发出，并把DLCI更改为201。

如果serial0/0/1接口接收到了DLCI为103的帧，那么就从serial0/0/3这个接口发出，并把DLCI更改为301。

（2）路由设备的配置

AR1

interface serial0/0/1
link-protocol fr # 启用帧中继
y # 确认

fr map ip 10.1.1.2 102 broadcast # 通过该接口去往10.1.1.2的数据打上102的标签然后广播
fr map ip 10.1.1.3 103 broadcast

AR2

interface serial0/0/2
link-protocol fr # 启用帧中继
y # 确认

fr map ip 10.1.1.1 201 broadcast # 通过该接口去往10.1.1.1的数据打上201的标签然后广播

AR3

interface serial0/0/3
link-protocol fr # 启用帧中继
y # 确认

fr map ip 10.1.1.1 301 broadcast # 通过该接口去往10.1.1.1的数据打上301的标签然后广播

4.路由设备的OSPF配置

（1）基础配置

AR1

ospf router-id 1.1.1.1
area 0
network 10.1.1.0 0.0.0.255
network 1.1.1.0 0.0.0.255

AR2

ospf router-id 2.2.2.2
area 0
network 10.1.1.0 0.0.0.255
network 2.2.2.0 0.0.0.255

AR3

ospf router-id 3.3.3.3
area 0
network 10.1.1.0 0.0.0.255
network 3.3.3.0 0.0.0.255

（2）邻居表查询

AR1

通过对AR1进行邻居查询，我们发现它的邻居为空，证明我们前面配置的OSPF并没有被成果启用，这是为什么呢？因为OSPF协议通过广播的形式建立邻居关系，而我们的帧中继网络种是不具备广播功能的，因此为了实现OSPF协议的正常运行，我们需要手动进行邻居配置，并指定DR，实现邻居状态为Full。

（3）补充配置

AR1

ospf
peer 10.1.1.2
peer 10.1.1.3

AR2

ospf
peer 10.1.1.1

interface serial0/0/2
ospf dr-priority 0 # 设置R2的DR优先级为0

AR3

ospf
peer 10.1.1.1

interface serial0/0/3
ospf dr-priority 0 # 设置R3的DR优先级为0

完成以上配置之后，整个实验环节就结束了，接下来进行实验检验环节。

三、实验检验

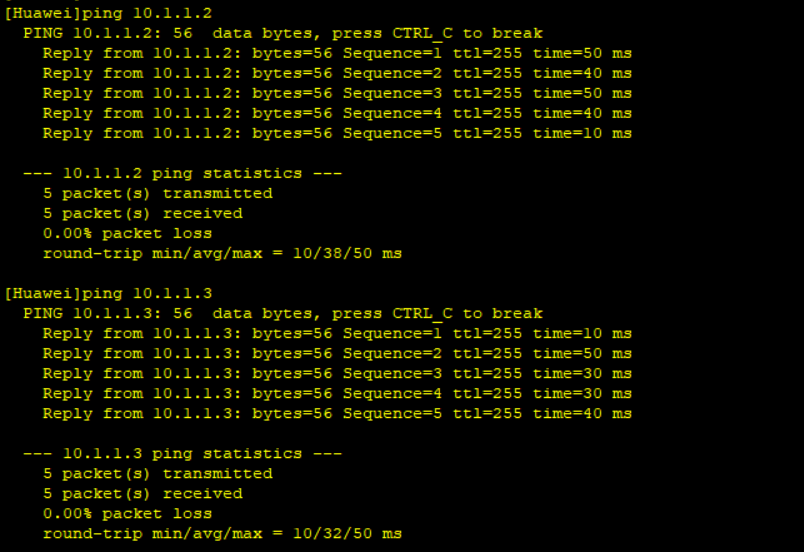

1.网络连通性测试

2.邻居关系查询

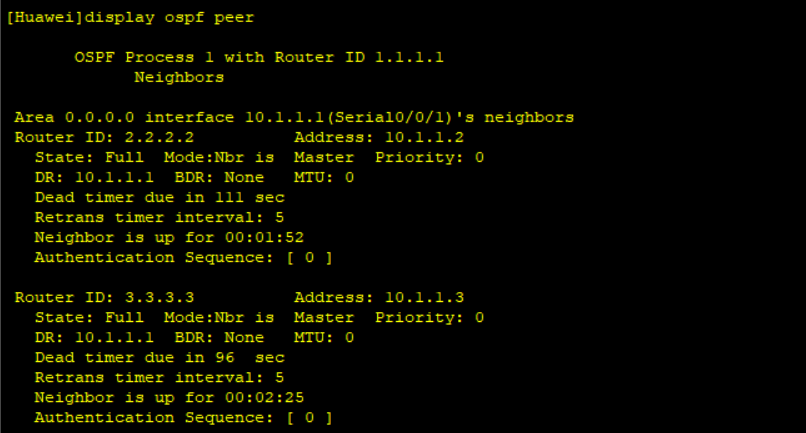

AR1

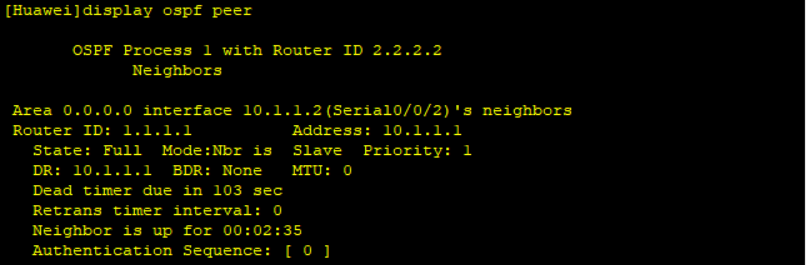

AR2

由于在前面我们只为AR2配置了一个邻居，因此我们查询出来的结果也是如此，以及AR3也是一样的。

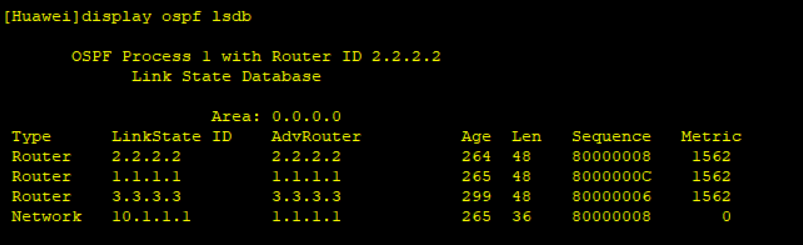

3.链路状态数据库查询

通过查看OSPF中的链路状态数据，我们可以知道同一区域下的设备有哪些，很显然我们配置的AR1、AR2、AR3都加入了Area 0这个域中。

四、总结

今天我们主要学习了内部网关协议-链路类协议-OSPF的第3种网络类型NBMA，而我们的OSPF网络类型还有最后一个。

感谢大家的观看，咱下期再见~
