安科士（AndXe）MTP/MPO 光纤跳线芯数选型指南：精准匹配高速网络需求

在 AI 算力爆发与数据中心高速升级的浪潮下，40G/100G/400G/800G 网络已成为主流，MTP/MPO 光纤跳线凭借高密度集成、即插即用、低损耗传输 的核心优势，成为数据中心主干互连、服务器与交换机对接的关键布线方案。作为专业光通信品牌，安科士（AndXe）聚焦高速网络场景，打造全系列 MTP/MPO 跳线产品。本文将从核心概念、分类、选型核心要素及不同速率场景芯数匹配方案四大维度，为您提供科学、落地的芯数选型指南，助力高效搭建稳定、可扩展的高速光纤网络。

一、读懂 MTP/MPO 光纤跳线：高密度布线核心

1. 核心定义

MTP/MPO 光纤跳线是多芯并行传输的高密度光纤连接组件，通过单个 MTP/MPO 连接器集成多芯光纤（常见 8/12/16/24 芯），实现单根跳线替代多根传统单芯跳线，大幅提升布线密度与部署效率。

二、MTP/MPO 光纤跳线分类：按场景精准匹配

安科士（AndXe）MTP/MPO 跳线可按结构功能、光纤类型、芯数规格三大维度分类，适配不同布线场景：

1. 按结构功能划分

2. 按光纤类型划分

3. 按芯数规格划分

主流芯数为8 芯、12 芯、16 芯、24 芯，特殊场景可定制 32/48 芯，芯数直接决定传输通道数与带宽能力。

三、MTP/MPO 跳线芯数选型：四大核心决策要素

1. 网络速率与传输通道需求（核心）

不同速率光模块对应固定通道数，直接决定芯数选择：

2. 现有基础设施兼容性

3. 未来可扩展性（长期价值）

AI 数据中心迭代周期短，优先预留 20%-30% 芯数冗余：

4. 预算与成本平衡

四、全速率场景芯数选型方案

1. 40G 网络布线（中小型数据中心主流）

2. 100G 网络布线（中大型数据中心骨干）

3. 400G 网络布线（AI 数据中心主流）

4. 800G 网络布线（超高速 AI 集群）

5. 200G 网络布线（过渡场景）

五、选型避坑总结（安科士 AndXe 专业提示）

六、安科士（AndXe）MTP/MPO 跳线核心优势

在高速网络迭代加速的时代，MTP/MPO 跳线芯数的科学选择，直接决定数据中心的性能、成本与生命周期。安科士（AndXe）凭借专业光通信技术积累，为您提供全系列 MTP/MPO 跳线产品与定制化布线解决方案，精准匹配当前需求，从容应对未来升级挑战。

MPO：行业通用多芯连接器标准，满足基础高密度连接需求；
MTP：MPO 的升级优化版，采用浮动插芯设计，插针精度更高、插入损耗更低（典型值≤0.3dB），插拔寿命超 1000 次，适配 AI 数据中心、超算中心等严苛场景。

2. 核心价值

极致高密度 ：1 根 12 芯 MTP 跳线可替代 6 根 LC 双工跳线，24 芯跳线可替代 24 根单芯跳线，机柜布线空间压缩 70% 以上，布线密度提升 80%；
快速部署 ：工厂预端接、出厂全性能测试，现场无需熔接，即插即用，布线工期缩短 50%，维护效率提升 80%；
低损耗高可靠：精密 MT 插芯与导引针设计，确保光纤端面亚微米级对准，回波损耗≥55dB，稳定支撑 400G/800G 高速传输。
主干跳线（MTP/MPO-MTP/MPO）：两端均为 MTP/MPO 连接器，用于交换机 - 交换机、配线架 - 配线架等主干与水平互连，支持 8-48 芯配置，是高速网络骨干布线首选；

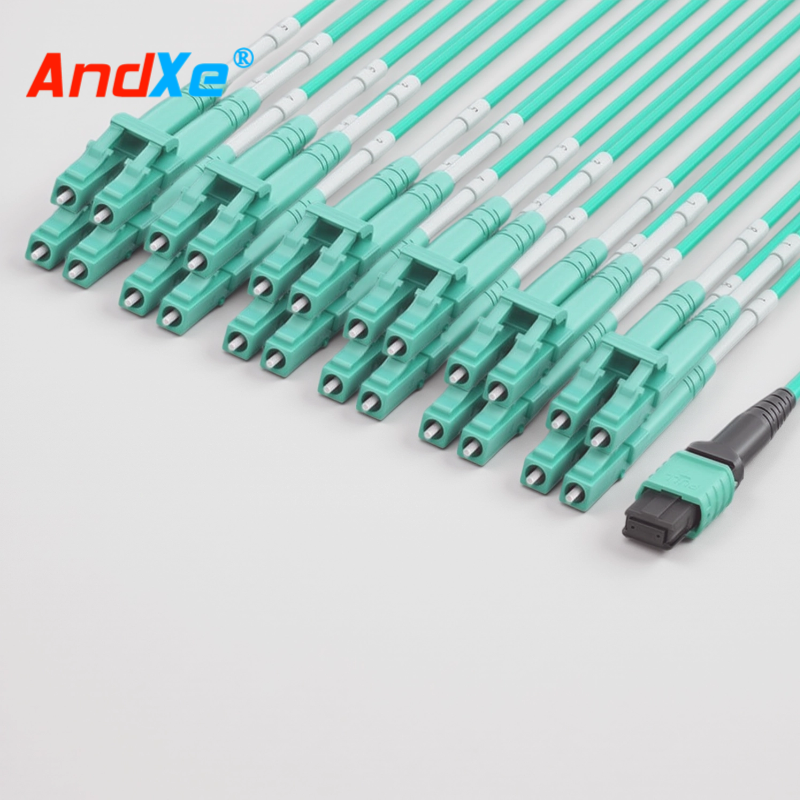

分支跳线（MTP/MPO-LC/SC）：一端为 MTP/MPO 连接器，另一端扇出为多个 LC/SC 单芯连接器，实现多芯转单芯，适配光模块与服务器 / 交换机端口对接，常见 8 芯、12 芯分支款；
转换跳线：用于不同连接器类型或芯数转换，如 MTP 转 MPO、12 芯转 8 芯，灵活适配新旧设备兼容场景。
多模 MTP/MPO 跳线 ：适配 OM3/OM4/OM5 多模光纤，芯径 50μm，传输距离≤300 米，数据中心内部短距互连首选，成本低、对接便捷；
单模 MTP/MPO 跳线 ：适配 OS2 单模光纤，芯径 9μm，传输距离可达 10 公里以上，衰减小、抗干扰强，跨园区、长距离骨干网专用。
40G：4×10G 通道，需 8 芯（Tx/Rx 各 4 芯）或 12 芯（预留冗余）；
100G：4×25G 通道，需 8 芯或 12 芯；
200G：4×50G 通道，需 12 芯；
400G：8×50G 或 4×100G 通道，需 8 芯、12 芯或 16 芯；
800G：8×100G 通道，需 16 芯（主流）或 24 芯（预留冗余）。
匹配设备接口：确认光模块 / 交换机端口为 MTP 还是 MPO、公头（带 PIN 针）还是母头（无 PIN 针），互连必须一公一母配对；
匹配极性类型：Type A（直通型，设备 - 配线架）、Type B（交错型，交换机直连）、Type C（成对交错型，短距交叉），极性不匹配会导致信号不通；
匹配光纤类型：多模与单模不可混用，避免因模场不匹配导致损耗激增。
新建 40G/100G 网络：推荐 12 芯（兼容未来 400G 升级）；
新建 400G 网络：推荐 16 芯（直接适配 800G 升级）；
超大规模集群：直接选用 24 芯，避免二次布线成本。
8 芯：性价比最高，适配 40G/100G 基础场景，预算有限首选；
12 芯：主流通用，兼容 40G-400G 全速率，平衡成本与扩展性；
16 芯：高速专用，适配 400G/800G，AI 数据中心必备；
24 芯：超高密冗余，超算 / 大型 GPU 集群专用。
40G-40G 直连 ：选用12 芯 MTP 主干跳线（Type B 极性），两端连接 40G QSFP + 模块，Tx/Rx 各 4 芯，4 芯预留冗余；
40G-10G 拆分 ：选用8 芯 MTP-LC 分支跳线，一端 MTP 接 40G 端口，另一端 4 个 LC 双工连接器分别连接 4 个 10G SFP + 端口，1 芯 1 通道，无冗余浪费；
推荐产品：安科士 AndXe MTP-12 芯主干跳线（OM4 多模）、MTP-8 芯 LC 分支跳线。
100G-100G 直连 ：选用12 芯 MTP 主干跳线，适配 QSFP28 100G SR4/DR4 模块，4×25G 通道，8 芯传输、4 芯冗余；
100G-25G 拆分 ：选用12 芯 MTP-LC 分支跳线，一端接 100G 端口，另一端 8 个 LC 连接器连接 8 个 25G 服务器端口，最大化端口利用率；
推荐产品：安科士 AndXe MTP-12 芯主干跳线（OS2 单模）、MTP-12 芯 LC 分支跳线。
400G-400G 直连（DR4） ：选用8 芯或 12 芯 MTP 单模跳线，适配 QSFP-DD/OSFP 400G DR4 模块，4×100G 通道，8 芯满配、12 芯预留冗余；
400G-200G 互连（SR8） ：选用16 芯 MTP 主干跳线，适配 400G SR8 与 200G QSFP56 SR4 模块，8×50G 通道，16 芯满配；
400G-100G 拆分 ：选用8 芯 MTP 转 4 芯 LC 双工跳线，一端接 400G DR4 模块，另一端 4 个 LC 双工连接器连接 4 个 100G DR 模块；
推荐产品：安科士 AndXe MTP-16 芯主干跳线（OS2 单模）、MTP-8 芯 LC 分支跳线。
800G-800G 直连（DR8/XDR8） ：选用16 芯 MTP 主干跳线，适配 OSFP/QSFP-DD 800G DR8/XDR8 模块，8×100G 通道，16 芯满配，无冗余浪费；
800G-8×100G 拆分 ：选用16 芯 MTP-LC 分支跳线，一端接 800G 端口，另一端 16 个 LC 连接器连接 16 个 100G 服务器端口，极致高密度；
800G-2×400G 互连 ：选用16 芯 MTP 转换跳线，直接连接 1 个 800G 模块与 2 个 400G 模块，节省配线盒成本、降低链路损耗；
推荐产品：安科士 AndXe MTP-16 芯超低损耗主干跳线、MTP-16 芯 LC 分支跳线。
200G-200G 直连 ：选用12 芯 MTP 主干跳线，适配 QSFP56 200G SR4/FR4 模块，4×50G 通道，8 芯传输、4 芯冗余；
推荐产品：安科士 AndXe MTP-12 芯多模主干跳线。
芯数宁多勿少：高速网络升级快，12 芯是 40G-400G 通用黄金规格，16 芯是 400G-800G 升级刚需；
MTP 优先于 MPO：AI 数据中心频繁插拔场景，MTP 浮动插芯设计可大幅降低损耗与故障概率；
极性与公母头必匹配：Type B 用于交换机直连，Type A 用于设备 - 配线架，公母头一公一母配对；
光纤类型不混用：多模（OM3/OM4）短距、单模（OS2）长距，混用会导致信号严重衰减。
全芯数覆盖：8/12/16/24 芯全规格，适配 40G-800G 全速率场景；
超低损耗性能：MTP 款插入损耗≤0.3dB，回波损耗≥55dB，满足高速传输严苛要求；
定制化服务：可定制极性、长度、护套材质（LSZH 低烟无卤），适配特殊场景；
全链路测试：出厂 100% 光学性能测试，确保每一根跳线稳定可靠。
