使用4G或Wifi推流到PC

4G

整体视频流转播链路 & 各模块作用详解

结合你硬件环境、软件版本、实际操作流程，完整梳理链路、组件功能、配置逻辑，全程对应你实操场景：

硬件拓扑：HI3516 摄像机 → IMX6ULL 开发板 → 阿里云 Ubuntu 云服务器 (MediaMTX) → 本地 PC (VLC 播放器)

核心协议：RTSP + RTP + UDP + Docker + GStreamer

imx路由表：

访问摄像机（局域网网段路由），Destination改为192.168.1.0，这个网段的流量都走eth0.

route add -net 192.168.1.0 netmask 255.255.255.0 dev eth0

访问公网/阿里云（默认网段）10.104.25.1是4G网卡ip，是用来上外网的ip。此时Destination为

0.0.0.0，就是说默认流量都要走eth9.

route add default gw 10.104.25.1 dev eth9

一、完整数据流走向（从采集到播放）

HI3516(IPC) RTSP流(192.168.1.100:554/test)

↓

IMX6ULL开发板(GStreamer 拉流+转封包+UDP推流)

↓ UDP 5004端口 RTP-H264裸流

阿里云服务器(Docker+MediaMTX 接收RTP/转RTSP服务)

↓ RTSP 8554端口

本地PC(VLC 网络串流播放 rtsp://8.160.122.24:8554/cam)

二、逐环节拆解：设备、软件、命令、作用、问题复盘

环节 1：源头设备 ------ HI3516 高清摄像头

地址与服务内置 RTSP 服务，固定流地址：rtsp://192.168.1.100:554/test

作用：

负责视频采集、H.264 编码、RTSP 对外输出，是整个链路的视频源。

对应链路：提供原始 RTSP 视频流，供下游 IMX6ULL 拉取。

环节 2：中转设备 ------ IMX6ULL 嵌入式开发板（核心转发节点）

板子为百问网嵌入式 Linux，无 apt 包管理器、无法安装 gstreamer1.0-rtsp/rtspclientsink，因此放弃 RTSP 转发方案，改用 GStreamer + UDP+RTP 转发。

执行的最终可用 GStreamer 管道命令

复制代码

gst-launch-1.0 \
rtspsrc location=rtsp://192.168.1.100:554/test latency=0 protocols=tcp ! \
rtph264depay ! h264parse ! \
rtph264pay config-interval=1 pt=96 ! \
udpsink host=8.160.122.24 port=5004 sync=false

详细的GStreamer开发教程_gstreamer教程-CSDN博客

逐个元件作用（按管道顺序）：

rtspsrc

功能：GStreamer RTSP 拉流源插件

参数说明：

location：指定 HI3516 摄像头 RTSP 地址；

protocols=tcp：强制使用 TCP 传输 RTSP，避免嵌入式网络丢包；

latency=0：关闭缓冲，降低播放延迟。

作用：从 HI3516 拉取完整 RTSP 流，剥离 RTSP 信令，输出内部 RTP 视频包。

rtph264depay

功能：RTP 解封装

作用：把 RTSP 自带的 RTP 包头去掉，提取出原始 H.264 码流。

h264parse

功能：H.264 码流格式化、分片整理

作用：修复码流格式、补充帧头，保证后续重新封装 RTP 时格式合法。

rtph264pay

功能：RTP 重新封装

参数说明：

pt=96：RTP 负载类型 96，对应 H.264 视频（与后端 MediaMTX 的 SDP 配置严格匹配）；

config-interval=1：每隔 1 帧输出 SPS/PPS 头部，保证播放器能正常解码。

作用：将裸 H.264 码流重新打包为标准 RTP 数据包，为 UDP 传输做准备。

udpsink

功能：UDP 网络发送插件

参数说明：

host=8.160.122.24：阿里云服务器公网 IP；

port=5004：指定 UDP 目标端口；

sync=false：关闭音视频同步，纯视频流优化，防止卡顿。

作用：把封装好的 RTP 包通过 UDP 协议推送到云服务器 5004 端口。

本环节踩坑复盘：

最初想用 rtspclientsink 直接推 RTSP → 报错 no element "rtspclientsink"

原因：嵌入式系统无包管理器，无法安装 RTSP 相关插件，方案作废。

改用 UDP+RTP 中转，规避插件依赖，适配嵌入式板子环境。

环节 3：云端服务 ------ 阿里云 Ubuntu 服务器 + Docker + MediaMTX

服务器角色：接收远端 UDP-RTP 流 → 转换为标准 RTSP 服务 → 对外提供播放流。

3.1 前置环境：Docker 部署

Docker = 一个超级轻量的 "独立小虚拟机 / 软件盒子"

你可以把它理解成：

一个密封的软件集装箱

里面自带运行环境、配置、依赖

和你的服务器系统完全隔离

点开就能跑，不会污染系统，不会冲突

复制到任何电脑都能一模一样运行

用一条命令拿到一个装好MediaMTX的盒子。

先修复系统异常：dpkg --configure -a（解决 apt 被中断问题）

安装 docker.io、配置国内镜像加速器（解决 Docker Hub 拉取超时）

核心作用：使用 Docker 容器隔离 MediaMTX 服务，简化部署、端口映射、配置挂载。

3.2 MediaMTX 流媒体服务（核心转协议组件）

MediaMTX 是轻量 RTSP 流媒体服务器，本次作用：

监听 UDP 5004 端口接收 RTP-H264 流 → 转成 RTSP 流在 8554 端口对外服务。

1）配置文件 mediamtx.yml 详解

复制代码

yaml
logLevel: info
logDestinations: [stdout]
rtspAddress: :8554

paths:
  cam:
    source: udp+rtp://0.0.0.0:5004
    rtpSDP: |
      v=0
      o=- 0 0 IN IP4 0.0.0.0
      s=H264
      c=IN IP4 0.0.0.0
      t=0 0
      m=video 5004 RTP/AVP 96
      a=rtpmap:96 H264/90000
      a=fmtp:96 packetization-mode=1

rtspAddress: :8554：新版 MediaMTX 顶层配置，指定 RTSP 服务监听 8554 端口（旧版 rtsp:{port} 写法会解析报错）。

paths.cam：定义流路径 cam，对应播放地址后缀 /cam。

source: udp+rtp://0.0.0.0:5004：监听本机所有网卡的 UDP 5004 端口，接收 RTP 流。

rtpSDP：SDP 会话描述，告诉 MediaMTX 流格式：H.264、RTP 负载 96、采样率 90000，和开发板 rtph264pay 参数一一对应，是解码成功的关键。

2）容器启动命令 & 端口映射

复制代码

docker run -d \
  --name mediamtx \
  --restart=always \
  -p 8554:8554/tcp \
  -p 5004:5004/udp \
  -v /root/mediamtx.yml:/mediamtx.yml \
  bluenviron/mediamtx:latest

-p 8554:8554/tcp：容器 RTSP 端口映射到宿主机 TCP 8554，供 VLC 拉流；

-p 5004:5004/udp：容器 UDP 端口映射到宿主机 UDP 5004，接收开发板推流；

-v：挂载本地配置文件到容器内，永久生效。

本环节踩坑复盘：

初始写 rtp://0.0.0.0:5004 → 报错 invalid source

原因：MediaMTX 不支持纯 rtp://，必须使用 udp+rtp://。

旧版写法 rtsp:{port:8554} → 报错 cannot unmarshal object into Go value of type bool

原因：v1.12+ 新版配置语法变更，必须使用顶层 rtspAddress。

安全组 / 防火墙：手动放行 TCP 8554、UDP 5004，保证公网 + 内网端口互通。

环节 4：播放端 ------ 本地 PC + VLC 播放器

播放地址

rtsp://8.160.122.24:8554/cam

作用

作为 RTSP 客户端，主动连接云服务器 MediaMTX 的 8554 端口；

接收 RTSP 流、解析 RTP 包、解码 H.264 视频，完成画面播放。

链路终点：整套采集 - 转发 - 转协议 - 播放流程闭环。

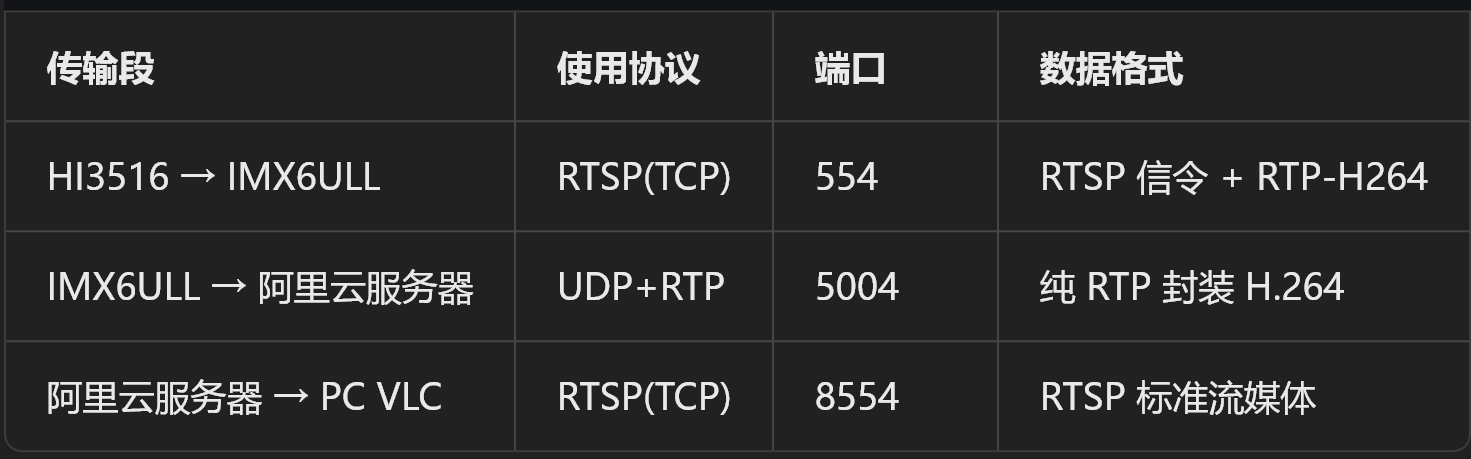

三、核心协议流转总表

四、整套方案设计思路（适配你硬件限制）

受限于 IMX6ULL 嵌入式系统无包管理器，放弃端到端 RTSP 直推；

采用 RTSP 拉流 → RTP 重封装 → UDP 透传绕开插件缺失问题；

云端用 MediaMTX 做 UDP-RTP → RTSP 协议转换，对外提供标准公网 RTSP 服务；

Docker 简化服务部署与端口管理，配合阿里云安全组实现跨网远程视频监控。

Wifi

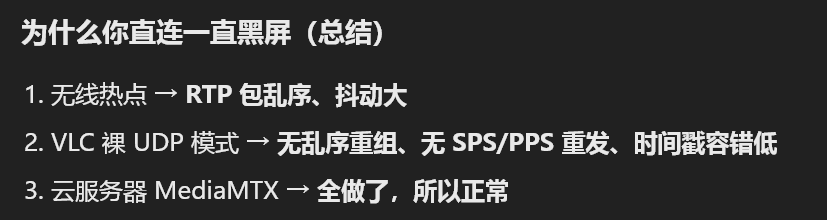

PC与IMX开发板同连一个热点，私域透传VLC进度条读秒，但是黑屏。WIFI传到云服务器再用PC端的VLC拉流就正常。检查了路由表，硬件连接正常，无线网卡正常向外传输。可能是以下原因。

复制代码

gst-launch-1.0 \
rtspsrc location=rtsp://192.168.1.100:554/test latency=0 protocols=tcp ! \
rtph264depay ! h264parse ! \
rtph264pay config-interval=1 pt=96 ! \
udpsink host=8.160.122.24 port=5004 sync=false

与4G传输时同样的命令。
