在电子制造产业向高精度、智能化持续升级的进程中，机器视觉设备与SMT（表面贴装技术）产线作为重要环节，对人机交互终端的可靠性、显示精度、系统兼容性及环境适应性提出严苛要求。阿姆智创21.5寸触摸工控一体机，以工业级性能架构、标准化系统接口为基础，面向机器视觉检测与SMT产线管控场景，为电子制造智能化转型提供稳定可靠的终端支撑。
机器视觉设备是融合光学成像、图像采集、数字图像处理与自动控制技术的一体化系统，其功能为通过工业相机、光源、图像采集卡等硬件模拟人眼视觉特性，由专用算法完成图像特征提取、分析与判定，最终实现工业产品的缺陷检测、尺寸测量、视觉定位、字符识别等非接触式智能化操作。作为工业自动化的"感知神经"，机器视觉设备具备检测精度高、响应速度快、连续稳定性强等优势，可替代人工完成精密检测与重复性识别工作，广泛应用于电子制造、半导体、光伏等领域。
SMT产线是电子制造领域实现PCB（印刷电路板）表面元器件贴装与焊接的核心生产系统，其工艺涵盖焊膏印刷、元器件贴装、回流焊接、光学检测、物料转运等重要流程，是现代电子制造实现小型化、高密度、高效率生产的基础载体。产线设备包括锡膏印刷机、高速贴片机、回流焊炉、AOI（自动光学检测）设备、SPI（锡膏检测）设备及智能仓储转运装置，各设备协同完成从PCB上料到成品检测的全流程自动化生产。SMT产线对生产精度、过程管控、质量追溯要求严苛，需依托稳定的人机交互终端实现参数设置、状态监控、数据记录与异常处置，保障产线连续高效运行。

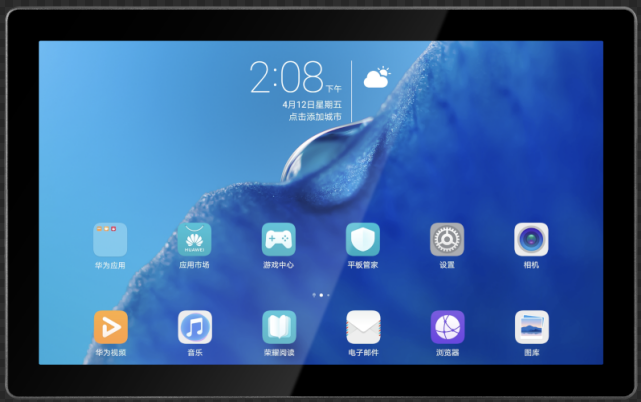

阿姆智创21.5寸触摸工控一体机基于工业场景严苛需求设计，从显示性能、触控性能、环境适应性等方面构建工业级硬件架构，满足机器视觉高清成像显示与SMT产线7×24小时连续运行需求。显示性能层面，工控一体机搭载21.5寸TFT LCD LED背光工业显示屏，物理分辨率达1920×1080（全高清），采用16:9标准长宽比，适配工业视觉图像与产线监控画面显示需求。屏幕亮度为350cd/m²，对比度800:1，可视角度达85/85/60/80，可在车间强光直射、多角度观测等复杂环境下清晰呈现图像细节与数据信息，保障机器视觉微小缺陷（如PCB焊点虚焊、元件偏移）的精准识别。背光寿命不低于50000小时，可长期稳定运行无亮度衰减，契合SMT产线连续生产需求。
触控性能层面，采用工业级多点电容触摸技术，触控面板透光率≥80%±3%，表面硬度达3H，具备优异的抗刮擦、抗磨损性能。触控响应时间＜10/20ms，操作灵敏无延迟，支持手指、电容式触摸笔及工业手套操作，适配SMT产线高频次、多工况操作场景。经可靠性测试，触控面板在250克力度下可实现3500万次点击寿命与1000万次笔画寿命，满足工业现场长期高频操作需求。

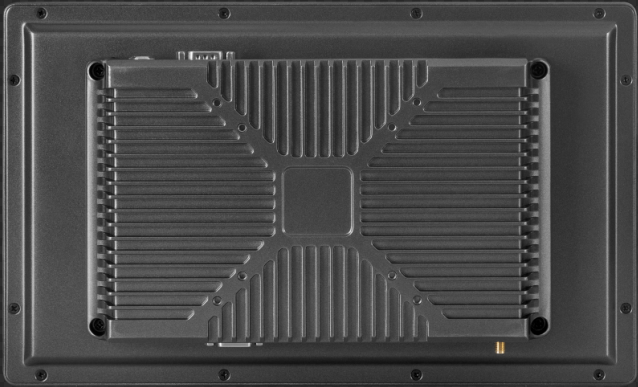

环境适应性层面，整机采用铝镁合金一体成型边框，搭配喷塑与烤漆双重表面工艺，结构坚固耐磨、抗冲击、耐腐蚀。前面板防护等级达IP65，可有效阻挡粉尘、油污、焊剂飞溅及液体侵入，适配SMT产线高粉尘、多油污工况。散热系统采用无风扇被动散热设计，依托铝镁合金机身优异导热性能快速导出热量，避免粉尘堵塞与风扇故障，支持0~60℃宽温运行、-20~60℃存储温度，可适应机器视觉封闭检测舱、SMT回流焊周边高温区域等特殊环境。整机通过IEC68-2-64振动防护测试与10G半正弦波冲击测试，抗振动、抗干扰能力突出，可在SMT产线设备高频震动环境中稳定运行。整机尺寸542×336×60mm，支持嵌入式、VESA壁挂、开放式等多种安装方式，适配设备面板、控制柜、产线工位等不同安装场景。

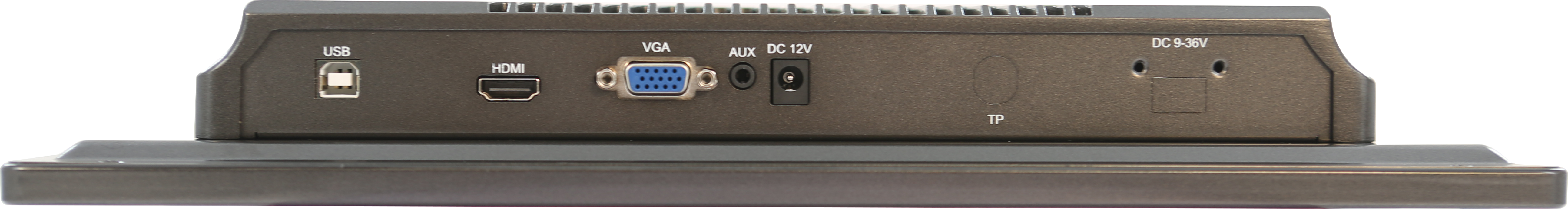

工业设备的高效协同依赖稳定兼容的接口系统，阿姆智创21.5寸触摸工控一体机针对机器视觉与SMT产线设备连接需求，配置全场景工业级接口，实现与各类外设的快速对接与稳定通讯。标配HDMI+VGA数模双视频输入接口，HDMI接口支持高清数字信号传输，可连接工业相机、图像采集卡、视觉控制器，传输高清图像数据；VGA接口兼容传统模拟信号设备，适配SMT产线老旧PLC、工控主机、显示控制器的信号输出，实现新旧设备无缝兼容。双接口可同时接入不同设备，支持多画面切换显示，满足机器视觉图像实时监控与SMT产线参数同步查看的双重需求。
触控与通讯接口方面，触控采用USB Type-B接口，即插即用、传输稳定，驱动适配Windows、Linux、Android等主流工业操作系统，无延迟、无卡顿，适配机器视觉精准触控调试与SMT产线参数快速设置。网络接口配备双千兆以太网口，传输速率快、抗干扰能力强，可稳定对接工业交换机、视觉相机、SMT产线控制设备，保障图像数据、控制指令的高速低延迟传输。同时搭载多组USB 2.0/3.0接口、2个DB9 RS232（可选RS485）工业串口，可直接连接扫码枪、打印机、传感器、伺服驱动器等外设，接口采用加固防松脱设计，有效抵抗产线震动干扰，避免通讯中断。
在机器视觉检测场景中，阿姆智创21.5寸触摸工控一体机作为图像显示、参数调试、数据处理、指令下发的核心交互终端，深度适配电子制造精密检测需求。设备通过HDMI接口直接连接工业相机与图像采集卡，实时传输高清图像，1080P全高清分辨率、高亮度与广视角设计，可清晰呈现PCB微小焊点缺陷、元件贴装偏移、线路缺口等微米级异常，便于操作人员实时观察检测状态、调试视觉参数。多点电容触控功能支持操作人员在屏幕上框选检测区域、调整光源亮度、设置检测阈值、标记缺陷位置、校准相机参数，简化调试流程，提升检测精度与调试效率。设备的无风扇散热、IP65防护、宽温适配优势，可满足机器视觉封闭检测舱、洁净室等特殊环境运行需求，实现7×24小时不间断检测。丰富的接口可对接多台工业相机、光源控制器、PLC，实现多相机图像同步显示、光源亮度软件调节、检测结果实时传输与联动控制，构建"图像采集---显示调试---分析处理---控制执行"的完整闭环，保障机器视觉检测系统高效稳定运行。
在SMT产线场景中，阿姆智创21.5寸触摸工控一体机可作为产线上位机HMI终端、AOI/SPI检测终端、工位操作终端、MES系统交互终端，适配SMT全流程管控需求。作为产线上位机HMI终端，设备对接SMT产线PLC、运动控制器、MES系统，实时显示焊膏印刷、元器件贴装、回流焊接、光学检测等各环节运行状态、设备参数、产能数据、报警信息，支持操作人员远程启动/停止设备、修改生产配方、下发控制指令，实现产线集中监控与管理。作为AOI/SPI检测终端，设备通过HDMI接口连接检测设备工业相机，实时显示PCB焊膏印刷质量、焊点成型状态、元件贴装精度等检测图像，支持操作人员查看检测结果、复核异常缺陷、导出检测报表，保障SMT产线质量管控闭环。作为工位操作终端，设备用于SMT产线各工位，显示电子作业指导书、扫码报工、数据录入、产品追溯信息，实现生产过程无纸化、数字化管理，丰富的接口可连接扫码枪、打印机、传感器，实现数据实时上传与指令下发，打通产线数据闭环。设备灵活的安装方式可适配SMT产线控制柜嵌入式安装、产线工位壁挂安装、设备侧面开放式安装，轻量化机身减少安装负担；无风扇散热设计避免粉尘进入机身，适配SMT产线高粉尘环境，保障7×24小时不间断运行。
机器视觉设备的精密检测、SMT产线的智能管控，离不开稳定可靠的触摸工控一体机作为交互终端支撑。阿姆智创21.5寸触摸工控一体机，以工业级性能架构筑牢环境适配根基，以标准化系统接口打通设备通讯壁垒，深度贴合机器视觉高清化检测、SMT产线精细化管控的核心需求，助力电子制造设备实现高效化、智能化、高精度化升级。
