硬件踩坑总结：长按 10s 硬件复位难落地？ES526-FF7146 一颗 SOT23-6 芯片搞定双路互补延时复位（小家电 / 穿戴实测落地）
摘要
做小家电、智能穿戴、电池款 IoT 终端硬件的工程师，大概率碰到过产品死机卡死、蓝牙配对错乱、参数异常没法恢复出厂的痛点；自制 RC 按键复位电路温漂大、误触频发，专用多脚复位 IC 又拉高 BOM 成本。本文结合量产落地经验，详解丽晶微电子 ES526-FF7146 延时复位芯片，固定长按 10 秒触发、输出 1.2 秒互补脉冲，上电逻辑固化、短时按键无效防误操作，2.2V~5V 宽压、5μA 超低静态功耗，SOT23-6 小封装，目前大批量落地在个护电器、便携数码、智能家居传感器等产品，帮硬件研发省去外围阻容设计，从根源解决手动复位电路不稳定的行业通病。
前言
做消费电子硬件研发这么多年，和珠三角几十家小家电、智能穿戴工厂工程师沟通，发现一个共性难题：产品量产上市后，售后返修大头很多集中在「设备死机锁死，用户没法恢复出厂」。不管是电动牙刷用久了程序跑飞、儿童智能手表蓝牙锁死连不上手机，还是电池款门窗传感器参数错乱，用户找不到系统复位入口，只能寄回工厂拆机返修，既增加售后成本，又拉低产品口碑。
很多工程师第一反应是用RC 阻容搭手动复位电路，一颗电阻加一颗电容配合按键，看似成本极低，但批量生产后各种问题接踵而至：环境温度从 - 10℃到 65℃波动，阻容参数温漂严重，冬天和夏天复位时长差一倍；按键抖动、静电干扰容易误触发，用户随手碰一下按键就整机清空参数；想要实现「短按无效、长按 10 秒才复位」的防误触逻辑，还要外挂 MCU 软件计时，额外占用主控 IO 资源，代码改动、调试周期拉长，小批量改款还好，大批量量产很容易出现批次性不良。
也有部分方案选用通用可编程延时 IC，但需要外接外围元件配置延时参数，BOM 物料变多，PCB 布板空间变大，对于体积紧凑的便携锂电产品很不友好。针对这类市场刚需，深圳市丽晶微电子推出量产定型型号ES526-FF7146 固定延时复位芯片，出厂硬件固化时序：上电默认 Out1 低电平、Out2 高电平，按键短按无任何动作，持续长按 10 秒后，Out1 输出 1.2 秒高脉冲、Out2 同步输出 1.2 秒低脉冲，脉冲结束自动回到上电初始状态，触发复位期间再次按键全部屏蔽，完美匹配硬件强制恢复出厂的产品需求，下面从功能、参数、落地场景、方案对比四个维度完整拆解。
一、ES526-FF7146 核心功能拆解，固化时序省去软件调试成本
这款芯片最大优势是全硬件固化时序，无需软件配置、不用外挂阻容调延时，出厂参数固定，硬件工程师拿到规格书就能直接画 PCB，不用反复调试延时逻辑，大幅缩短项目研发周期。
上电默认电平逻辑：VDD 上电稳定后，Out1 固定输出低电平、Out2 固定输出高电平，常规设计里，Out1 对接主控 MCU 复位引脚（高电平有效复位），Out2 串联一颗 LED 指示灯，上电指示灯常亮，代表设备正常待机，和绝大多数小家电、穿戴产品指示灯逻辑完美匹配。
按键触发规则：短按无效，长按 10 秒才启动复位：Key 引脚外接轻触按键到 GND，用户点按、短按按键，芯片不产生任何电平变化，彻底规避误触清空设备数据；只有连续按住按键满 10 秒，内部 RC 计时达标后才启动脉冲输出，完美解决小孩误按、磕碰误触导致恢复出厂的售后问题。
1.2 秒互补脉冲输出，同步复位 + 灭灯：10 秒长按达标后，Out1 拉高 1.2S、Out2 拉低 1.2S，对应 MCU 收到高电平复位信号整机重启，指示灯同步熄灭 1.2 秒，用户直观看到指示灯灭灯，确认设备正在恢复出厂设置；1.2 秒脉冲结束，两路输出立刻回归上电初始电平，指示灯重新亮起，设备回到待机模式。
脉冲周期锁键防护：在 1.2 秒复位脉冲输出阶段，无论用户怎么按动按键，芯片都不二次响应，避免复位过程中反复触发信号，造成 MCU 反复启停、系统错乱。
整套逻辑全部在芯片内部硬件实现，主控 MCU 不用编写任何计时、按键检测代码，不用占用额外定时器资源，老产品改款升级复位功能，只需要预留 SOT23-6 焊盘即可，改版成本极低。
二、电气参数逐项解析，适配全品类电池供电便携产品
ES526-FF7146 全套电气参数围绕锂电、纽扣电池供电产品定制，VDD 工作电压 2.2V~5V，兼容 CR2032 纽扣电池（3V）、3.7V 锂电池升压、USB 5V 供电三大主流供电方案，-10℃~+65℃工业级工作温度，覆盖国内绝大多数地区常温使用环境，储存温度 - 20℃~+100℃，仓储、SMT 贴片高温回流焊无损坏风险。
功耗参数适配长续航产品：静态电流仅 5μA，设备待机时芯片耗电微乎其微，不会额外消耗电池电量，解决普通分立电路静态功耗高、纽扣电池设备亏电快的痛点；正常工作电流 0.5mA，脉冲输出瞬间功耗可控，小容量锂电产品不用额外扩容电池。
端口驱动能力满足直驱设计：低电平输出驱动电流 15mA、高电平输出 10mA，Out2 可直接驱动常规贴片 LED，不用额外串联三极管扩流；VDD、GND 极限耐流 50mA，端口抗浪涌、抗静电能力优于通用小信号 IC，简化外围 ESD 防护电路，进一步精简 BOM。

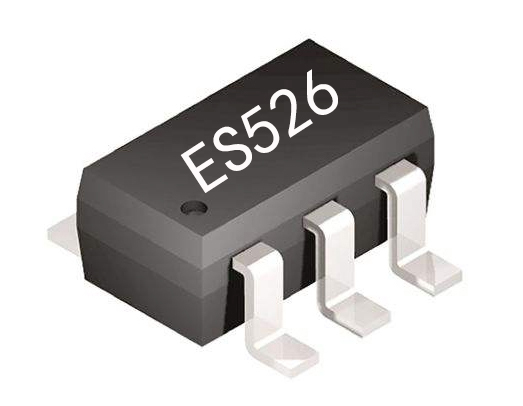

SOT23-6 标准贴片封装：行业通用贴片封装，采购、贴片、备货便捷，PCB 占用面积极小，适合电动牙刷、手环、迷你小风扇等内部空间紧凑的产品，替换 RC 分立电路后，布板更整洁。
三、四大落地应用领域，海量量产案例佐证实用性
结合丽晶微电子现有客户量产数据，ES526-FF7146 目前主力落地小家电、个护电器、智能穿戴数码、电池款智能家居 IoT 终端四大赛道，也是这几类产品硬件工程师选型首选，下面细分落地场景。
3.1 个人护理小家电（用量第一）
电动牙刷、冲牙器、便携脱毛仪、洁面美容仪、迷你剃须刀是该芯片最大应用市场。这类产品多采用 3.7V 锂电降压 3V 供电，产品长期潮湿环境使用，容易出现程序跑飞、档位锁死、蓝牙连接失效；用户找不到系统内复位选项，长按机身侧面功能键 10 秒，设备自动硬件恢复出厂，档位、配对信息全部清空，指示灯短暂熄灭 1.2 秒，操作直观，大幅降低工厂返修率。除此之外，手持榨汁杯、迷你加湿器、暖手宝等桌面小家电，同样采用这套复位方案。
3.2 LED 照明类产品
露营灯、电子蜡烛、橱柜磁吸灯、USB 小夜灯，产品故障锁灯、调光程序错乱后，长按机身按键 10 秒硬件复位初始化驱动，1.2 秒灭灯提示复位生效，不用拆机，终端用户自主解决故障。
3.3 智能穿戴 & 小型数码产品
儿童智能手表、测温手环、TWS 蓝牙耳机充电仓、迷你蓝牙遥控器、便携插卡音箱，产品常见故障为蓝牙配对堆积过多设备、系统卡死触屏失灵，无法在菜单里恢复出厂；机身预留隐藏复位小孔，用顶针长按 10 秒触发硬件复位，1.2 秒指示灯熄灭，手表清空配对数据、音箱恢复出厂频点，是目前白牌穿戴工厂主流标配方案。
3.4 电池供电智能家居 & 物联网终端
CR2032 纽扣电池供电的无源智能门锁、门窗磁感应传感器、家用燃气报警器、温湿度变送器，产品受电磁干扰出现参数漂移、组网失败时，机身按键长按 10 秒硬件复位，清空组网信息重新配对；还有电池款人体感应开关、小型无线遥控插座，批量配套使用，5μA 超低静态电流，保证纽扣电池续航 1 年以上不用更换。
3.5 家用便携医疗小器械（中小批量高毛利场景）
家用电子血压计、血糖仪、耳温枪，设备校准参数错乱后无法精准测量，长按复位键 10 秒恢复出厂标定参数，1.2 秒指示灯反馈复位动作，产品可靠性提升，适配医疗器械严苛的温宽使用需求。
四、方案横向对比：RC 分立 / 通用延时 IC/ES526-FF7146 三者优劣
很多工程师纠结复位方案选型，下面用落地实测数据横向对比三种主流方案，直观体现这款芯片性价比：
RC 电阻电容分立复位方案：物料成本最低，但温漂造成复位时长波动 ±20%，误触率高，实现 10 秒长按需要 MCU 软件计时，占用 IO 和代码资源，低温环境（0℃以下）失效概率高，仅适合低价低端产品，中高端小家电逐步淘汰。
通用可编程延时 IC：需要外接阻容配置延时参数，外围元件 3~5 颗，BOM 成本偏高，不同批次阻容差异导致 10 秒计时不准，研发需要反复调试参数，备货物料种类变多。
ES526-FF7146 专用复位 IC：单颗芯片搞定全部逻辑，零外围配置元件，时序出厂固化无批次差异，SOT23-6 通用封装，量产成熟稳定，省去软件开发工作量，综合 BOM 成本优于分立电路改版成本，是现阶段量产性价比最优方案。
五、选型与采购落地说明（丽晶微电子原厂供货）
ES526-FF7146 为深圳市丽晶微电子自研定型产品，工厂自有晶圆方案、全程封装管控，现货常备库存，支持小家电、穿戴工厂样品免费申领测试，样品通过后可小批量试产、大批量供货；除本型号外，公司可根据客户定制需求，修改长按时间（5S/8S/15S）、脉冲输出时长（500mS/2S）、输出电平逻辑，按需定制专用延时复位芯片。
针对硬件研发工程师，拿到规格书后可直接套用标准参考电路，Key 脚外接轻触开关至 GND，VDD 接设备电源，Out1 接 MCU 复位引脚，Out2 串联 LED 到电源，外围无需多余元器件，最短 1 天完成原理图、PCB 设计，快速落地项目。
六、总结
消费电子产品售后，硬件复位设计看似小细节，却直接影响产品返修率和用户体验，传统 RC 分立电路、软件计时复位，已经跟不上现在便携锂电产品小型化、高稳定性的量产需求。ES526-FF7146 凭借固定 10 秒长按 + 1.2 秒互补脉冲、5μA 超低功耗、2.2~5V 宽压、SOT23-6 小封装四大核心优势，精准切中小家电、智能穿戴、IoT 终端硬件复位痛点，全硬件固化时序省去软件开发和外围调试成本，经过上百家终端工厂批量量产验证，是当下硬件复位优化的高性价比选型。后续做产品改版、新项目立项，想要优化硬件恢复出厂方案，这款固定延时复位芯片可以优先上板测试。
