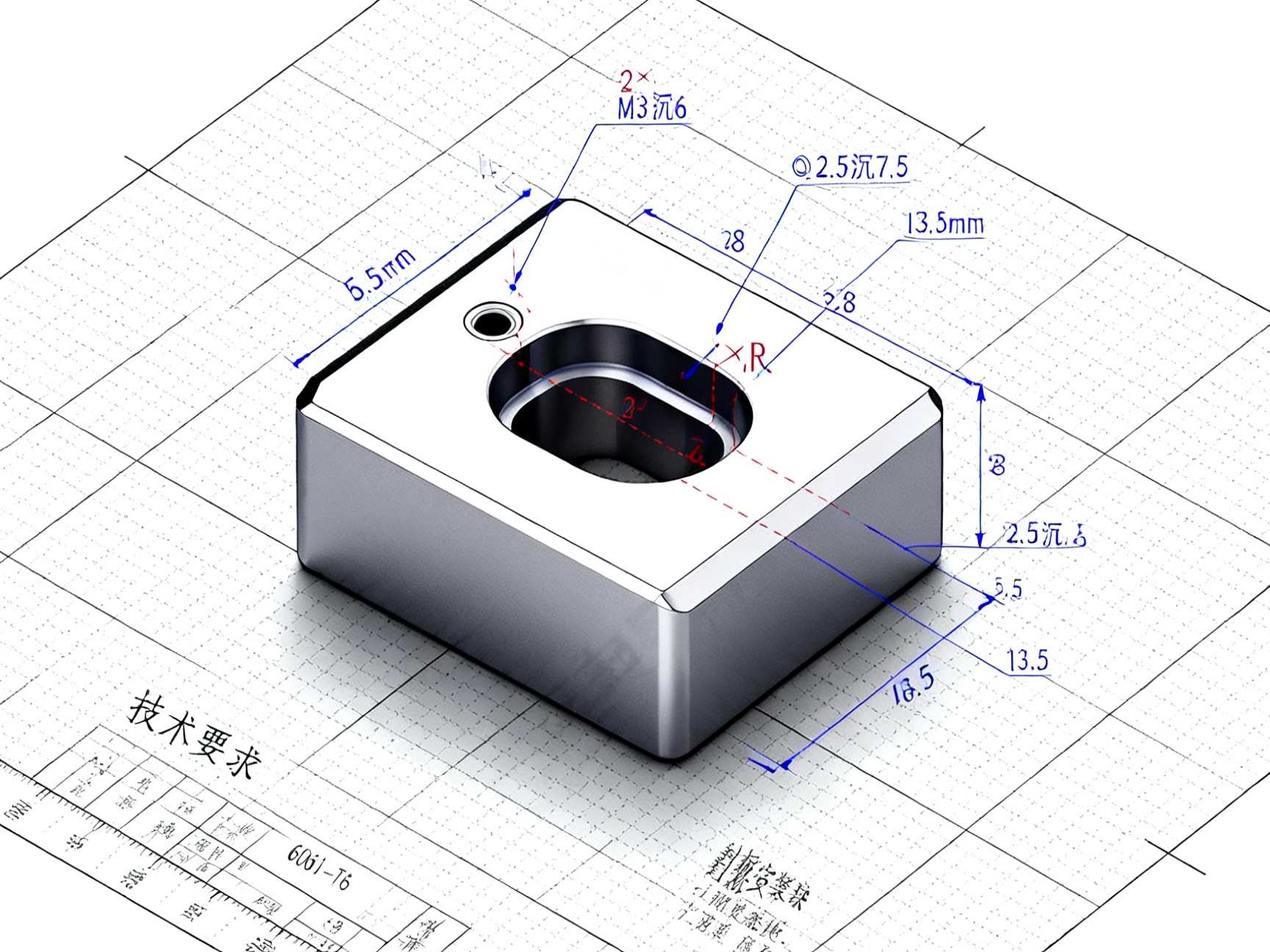

这是一件封板安装块 ，材质6061-T6铝合金 ，重量24.39 g，图纸比例2:1，批量42件 。技术要求第一条即为本色阳极氧化处理。
基本参数（依据图纸标注）：
|------------|-------------------|
| 参数 | 数值 |

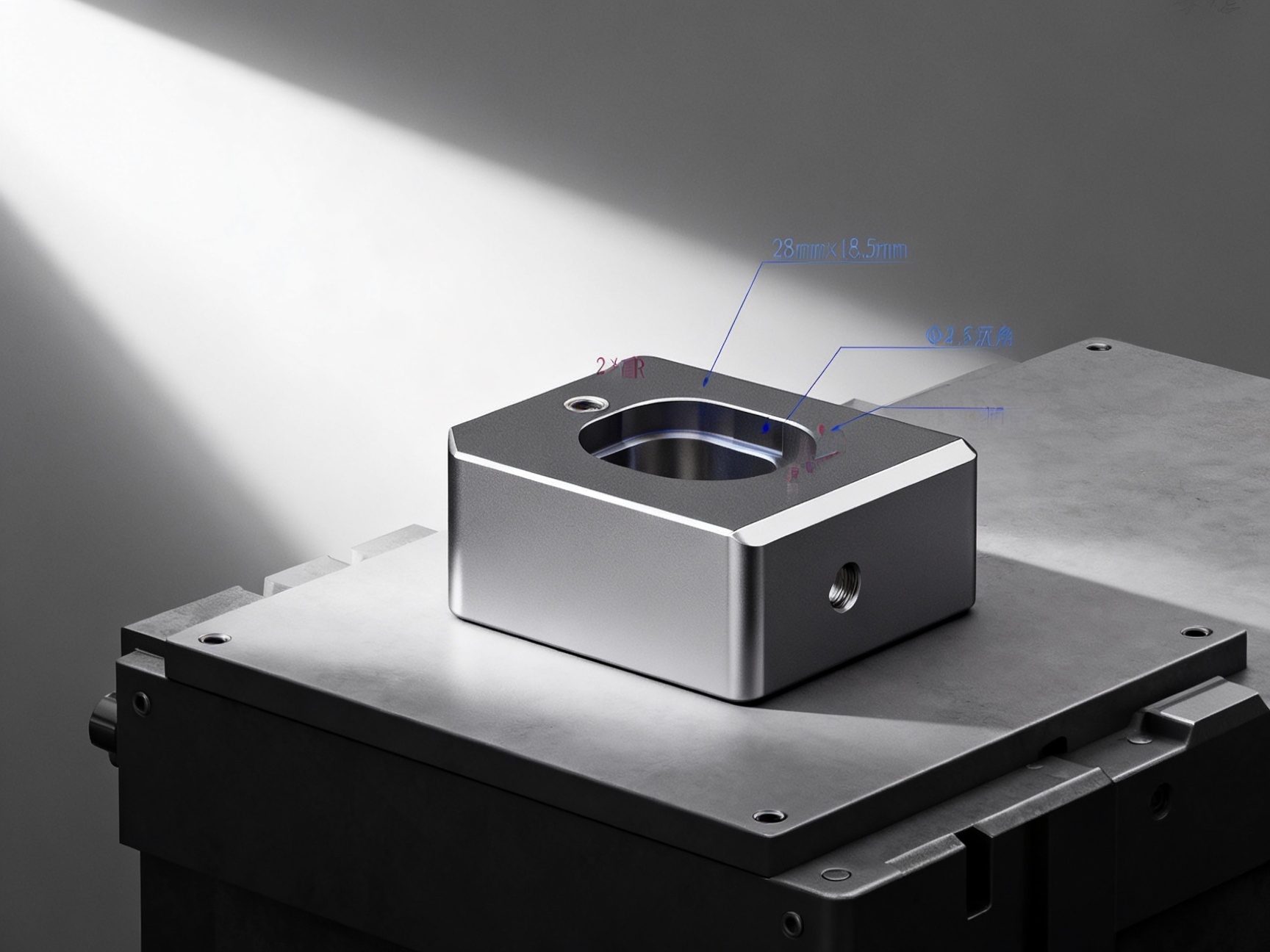

| 外形尺寸 | 28×20×18.5 mm |
| 腰形槽长 | 13.5 mm |
| 腰形槽宽 | 4 mm（含两端2×R圆弧） |
| 腰形槽深 | 约5 mm |
| 腰形槽位置 | 居中，距一侧5.5 mm |
| 螺纹孔 | M3深6，沉头Φ2.5深7.5 |
| 外形倒角 | C2（截面H-H） |
| 未注圆角/倒角 | R0.2～0.3，C0.5 |
| 表面处理 | 本色阳极氧化 |
| 粗糙度 | Ra 6.3（其余） |
| 尺寸公差标准 | GB/T 1804-2000 m级 |
| 形位公差标准 | GB/T 1184-1996 K级 |
该零件在半导体设备中承担封板的安装固定功能，腰形槽提供安装位置的调节自由度，M3螺纹孔用于螺钉紧固。本色阳极氧化既提升耐腐蚀性，又保持铝合金原有银灰色外观，是半导体设备结构件的常见表面处理方式。

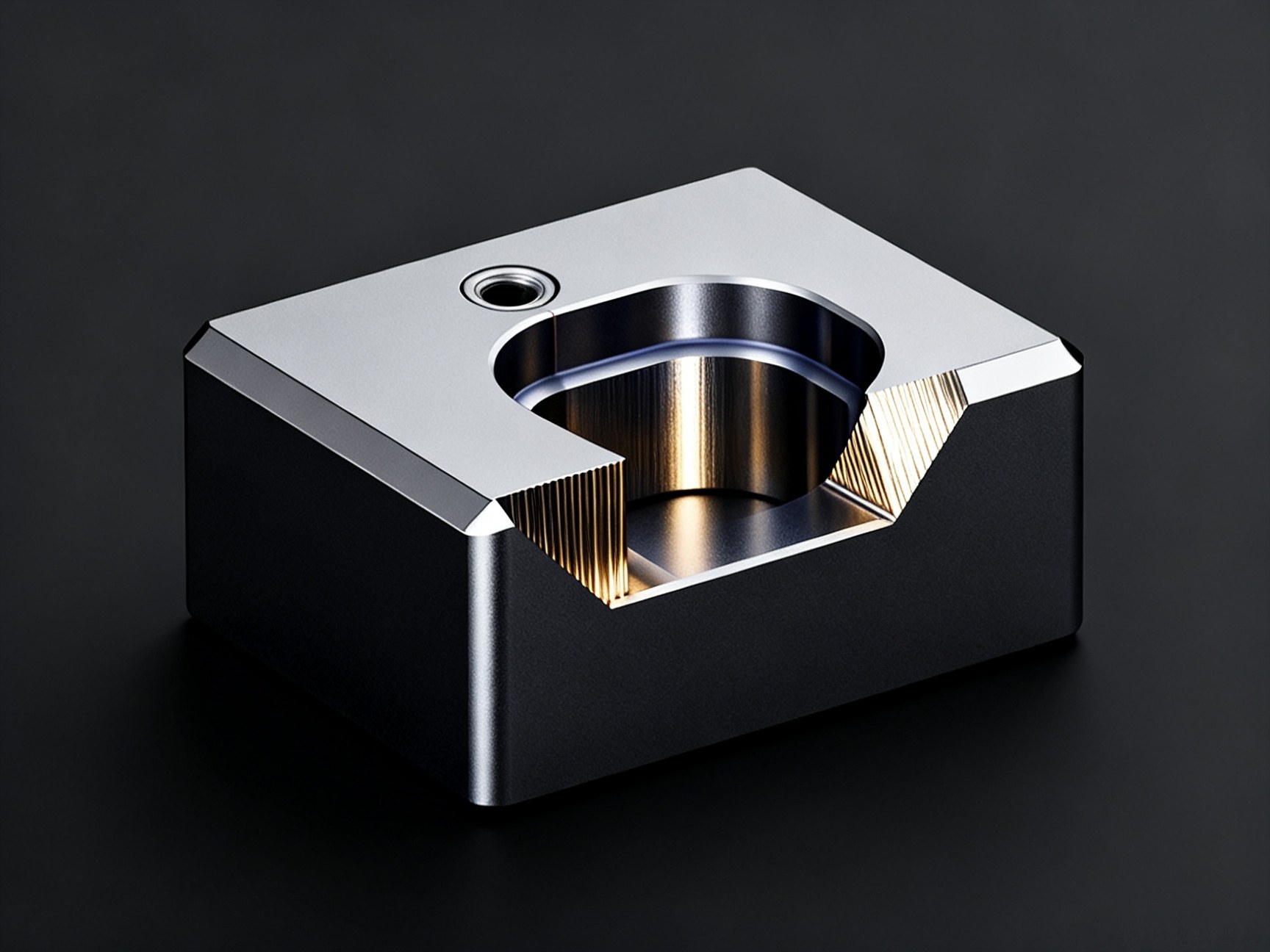

腰形槽的成型质量。 腰形槽长13.5 mm、宽4 mm，两端为R圆弧。腰形槽用立铣刀先铣直线段，两端R圆弧用同径铣刀走弧线路径一次成型，保证圆弧与直线段的切线连续，不出现接刀台阶。槽宽4 mm用Φ4 mm铣刀直径控制，精铣后塞规检验槽宽，槽深用深度千分尺逐件复检。
M3螺纹孔的质量控制。 M3深6，底孔Φ2.5深7.5。6061-T6铝合金攻M3螺纹属于常规工艺，但阳极氧化后氧化膜会占据约1～2 μm的尺寸空间，对M3螺纹的影响可以忽略，攻丝后通止规全检即可。底孔深度7.5 mm保证丝锥不触底，避免断刀。
阳极氧化前的表面准备。 阳极氧化对铝件基材表面状态敏感。加工完成后需对全件进行充分清洁，去除切削油脂、铝屑和手指油脂，否则阳极氧化后表面会出现色差或局部不均匀。42件批量送阳极氧化前，对外观面进行逐件目检，有划伤或压痕的件在氧化前处理，不能把表面缺陷留给氧化工序。
阳极氧化完成后，对关键配合尺寸------主要是腰形槽宽和M3螺纹孔------进行复检，确认氧化膜不影响装配使用。
42件批量生产，加工阶段首件全检，确认各项尺寸合格后批量生产，过程中按10%抽检频率对关键尺寸进行工序间监控。
