1. 产品概述

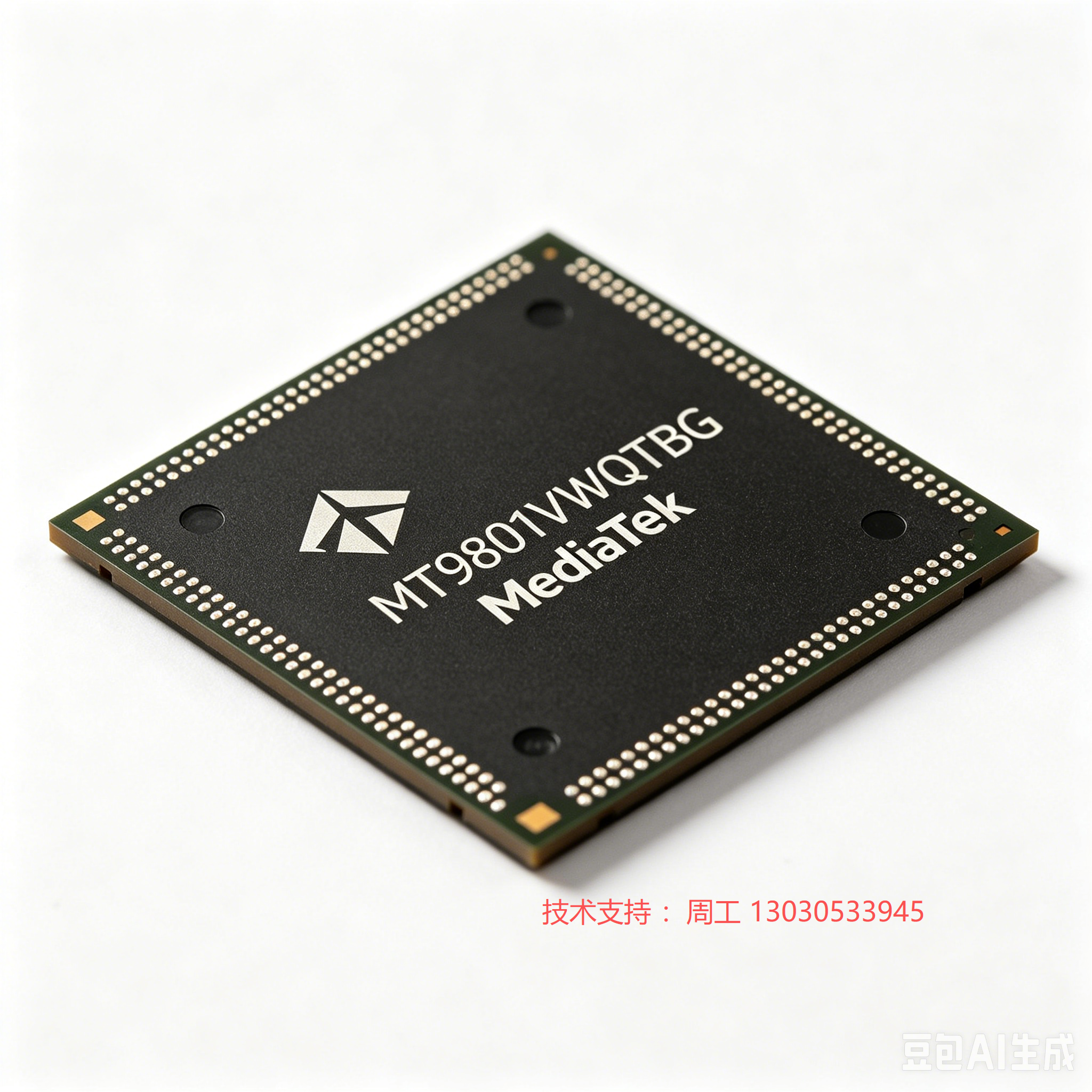

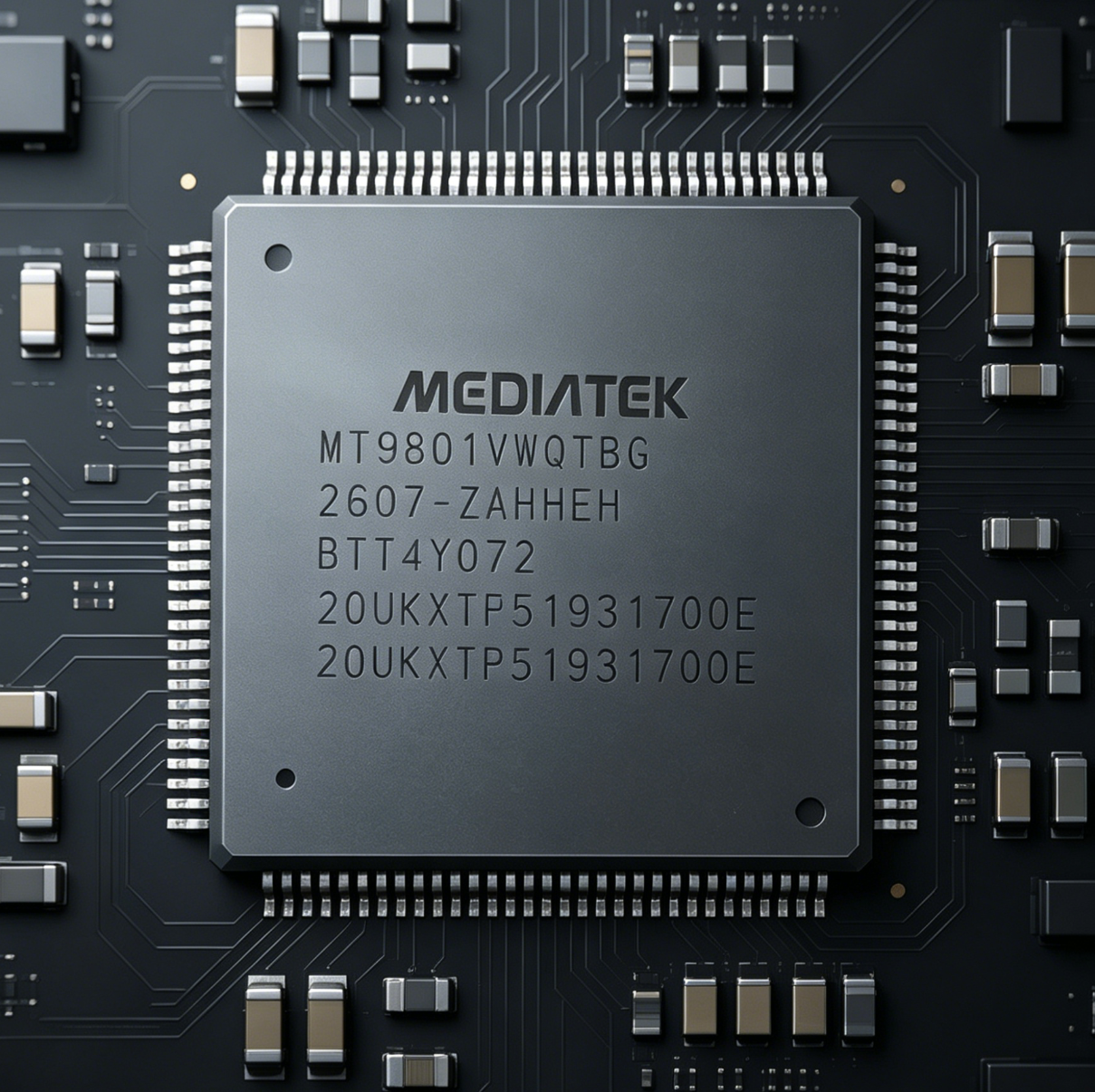

MT9801VWQTBG 是联发科推出的高集成度4K超高清显示专用系统级芯片，隶属于MT98xx主流显示芯片平台。芯片采用先进低功耗半导体工艺制造，集成ARM处理器子系统、Mali图形处理器、专用视频处理单元、AI画质增强引擎、高速存储内存接口、多通道高速显示收发模块及全套外设控制电路。
芯片支持4K@60Hz超高清视频解码与显示输出，兼容主流国际视频及显示协议标准，针对商用显示设备7×24小时连续稳定运行场景深度优化。型号尾缀VWQTBG为工业定制版本，具备强化宽温适配能力与电磁抗干扰性能，广泛适用于智能电视、商用标牌、触控一体机及工业嵌入式显示终端设备。
2. 功能架构
MT9801VWQTBG 内部采用分层总线架构，整体划分为六大核心子系统：运算子系统、多媒体处理子系统、显示传输子系统、存储内存子系统、网络外设子系统、电源管理子系统。各子系统采用独立流水线数据处理机制，互不干扰，有效保障系统运行效率、画面稳定性与长期工作可靠性。
3. 绝对最大额定值
下述参数为芯片极限应力参数，仅作风险参考。超出任意一项额定值，将导致芯片永久性损坏，极限工况下无法保证正常功能运行，硬件设计需严格规避超限工况。
|--------------|----------|------|-------|----|
| 参数名称 | 符号 | 最小值 | 最大值 | 单位 |
| 核心供电电压 | VDD_CORE | -0.3 | 1.1 | V |
| 1.8V IO供电电压 | VDD_1V8 | -0.3 | 2.0 | V |
| 3.3V IO供电电压 | VDD_3V3 | -0.3 | 3.6 | V |
| 工作温度范围 | TOP | -20 | 80 | ℃ |
| 存储温度范围 | TSTG | -40 | 125 | ℃ |
| 静电耐受电压（人体模型） | VESD | --- | ±8000 | V |
4. 推荐工作条件
下述电气参数为芯片稳定工作的标准工况，硬件设计必须严格遵循该取值范围，确保芯片全功能正常运行及设备长期可靠性。
|-------------|----------|------|------|------|-----|
| 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
| 核心工作电压 | VDD_CORE | 0.95 | 1.00 | 1.05 | V |
| 1.8V IO工作电压 | VDD_1V8 | 1.71 | 1.80 | 1.89 | V |
| 3.3V IO工作电压 | VDD_3V3 | 3.15 | 3.30 | 3.45 | V |
| CPU工作主频 | fCPU | --- | 1.2 | 1.5 | GHz |
| 常规工作温度 | TOP | 0 | 25 | 70 | ℃ |
5. 核心功能规格
5.1 处理器子系统
内置四核ARM Cortex-A53 64位多核处理器，采用乱序执行架构，单核心配备32KB指令缓存、32KB数据缓存，集成512KB二级共享缓存。支持动态调频调压（DVFS）与内核门控省电技术，可根据系统负载动态调节算力，平衡设备运行性能与功耗，适配多任务后台运行、高清解码、网络数据处理等场景。
5.2 图形处理引擎
搭载ARM Mali-G52 MC1图形处理器，兼容OpenGL ES 3.2、Vulkan 1.0、OpenCL 2.0等主流图形标准。支持4K分辨率UI渲染、2D/3D图形硬件加速及多层窗口叠加处理，可流畅驱动高清人机交互界面与动态特效显示，满足高端智能显示终端的图形处理需求。
5.3 视频处理单元
内置专用硬件编解码引擎，支持4K@60Hz超高清硬件解码，兼容H.264、H.265（HEVC）、VP9、AV1全格式视频资源。支持1080P@30fps H.264硬件编码，可实现设备录屏、实时画面采集与流媒体推送。集成运动补偿、三维降噪、动态伽马校正、局部对比度增强模块，有效优化动态画面拖影、模糊问题，提升播放流畅度与清晰度。
5.4 AI画质引擎
内置专用AI算力单元，峰值算力0.5TOPS，支持智能场景识别、暗光增强、色彩还原、超分辨率重构算法。可智能优化低清晰度片源，实现准4K画质输出，显著提升商用大屏、高清影视播放的画面表现效果。
5.5 显示接口模块
最高支持3840×2160@60Hz超高清显示输出，集成多类型高速显示接口，适配全品类显示屏幕：
-
HDMI2.0接口：支持4K@60Hz高速传输，兼容HDCP2.2内容加密协议，适配外接高清设备投屏场景；
-
双通道LVDS接口：支持1080P@120Hz高刷显示输出，适配常规液晶显示模组；
-
V-by-One HS接口：高速差分信号传输，支持长距离、高带宽4K大屏显示，适配商用拼接屏设备。
5.6 内存与存储接口
兼容DDR4-2133高速内存颗粒，最大支持4GB内存容量，可满足4K解码、AI算法运算、多任务并发运行的带宽需求。存储端支持eMMC5.1高速存储、SPI NOR/NAND闪存，可稳定承载系统固件存储、应用安装与本地媒体文件读写，适配长期高频使用场景。
5.7 网络与外设资源
集成千兆以太网MAC、Wi-Fi5（802.11a/b/g/n/ac）、蓝牙5.0双模模块，支持有线无线双网并发传输。外设接口包含USB3.0/USB2.0、串口、I2C、SPI、通用IO、红外接收接口，可拓展传感器、按键、遥控等外设，实现全场景功能拓展。
6. 功耗特性
支持四级电源管理模式：全速运行模式、轻载模式、休眠模式、深度待机模式，采用动态关核、智能调频技术。4K视频持续播放典型功耗8W，深度待机功耗低于0.1W，低功耗表现优异，满足商用显示设备节能设计标准。

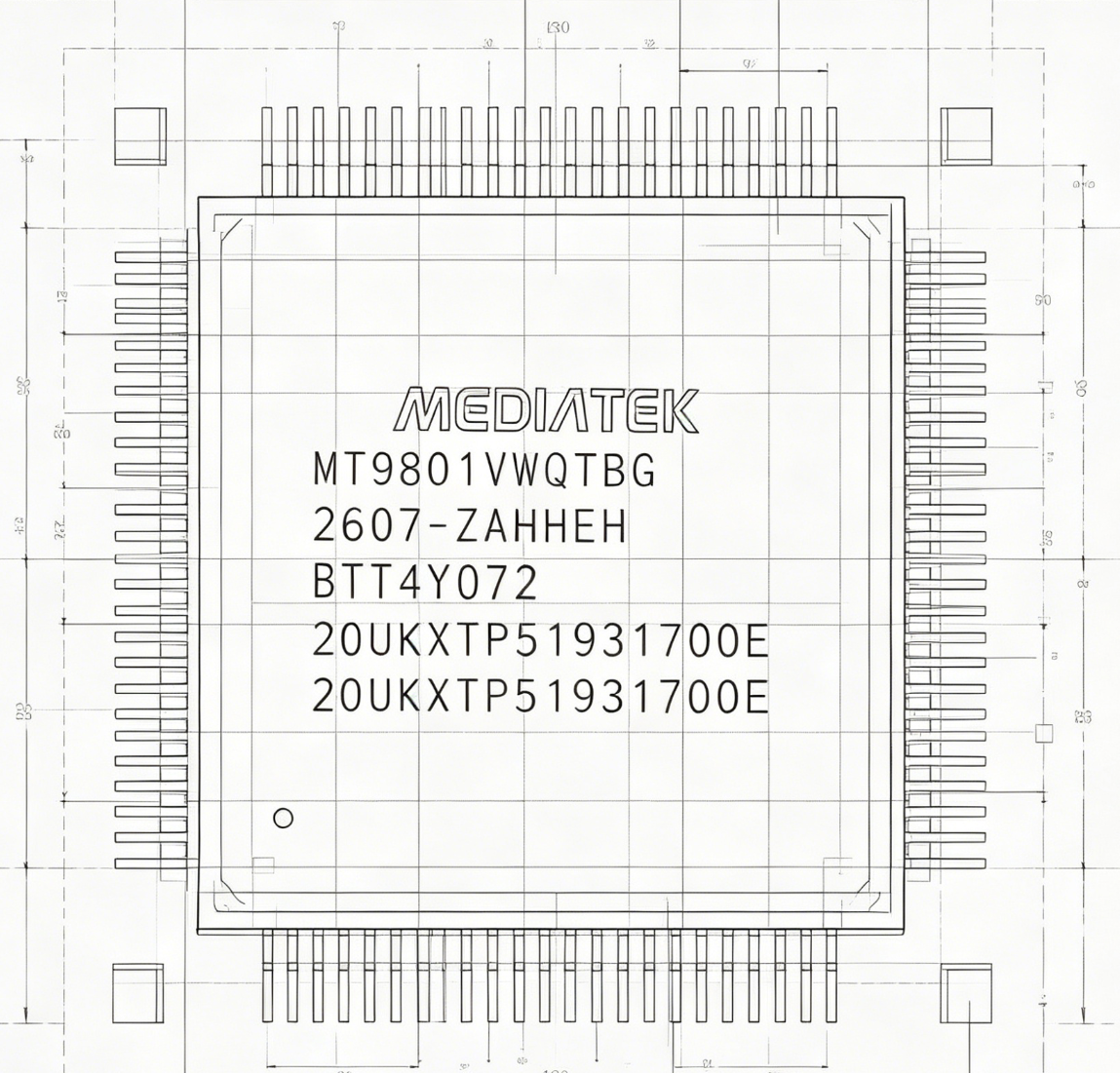

7. 封装机械参数
-
封装类型：BGA-456
-
球点间距：0.8mm
-
芯片尺寸：17.0mm × 17.0mm × 1.2mm
-
封装标准：符合JEDEC规范，无铅无卤
-
包装方式：标准托盘包装，适配SMT批量量产
8. 典型应用领域
-
4K超高清智能电视终端设备
-
商用广告机、数字标牌、大屏显示系统
-
教育、会议触控一体机设备
-
工业嵌入式显示控制终端
-
高清网络机顶盒、视频播放终端
9. 可靠性与合规标准
芯片经过严苛工业可靠性验证，支持宽温稳定运行，具备优异的电磁兼容与抗干扰能力，可适配7×24小时不间断工作工况。产品符合RoHS环保标准及工业显示设备设计规范，满足商用与工业设备量产要求。
