MTK8088单板机制作（五）10ms定时器生成器 C语言版

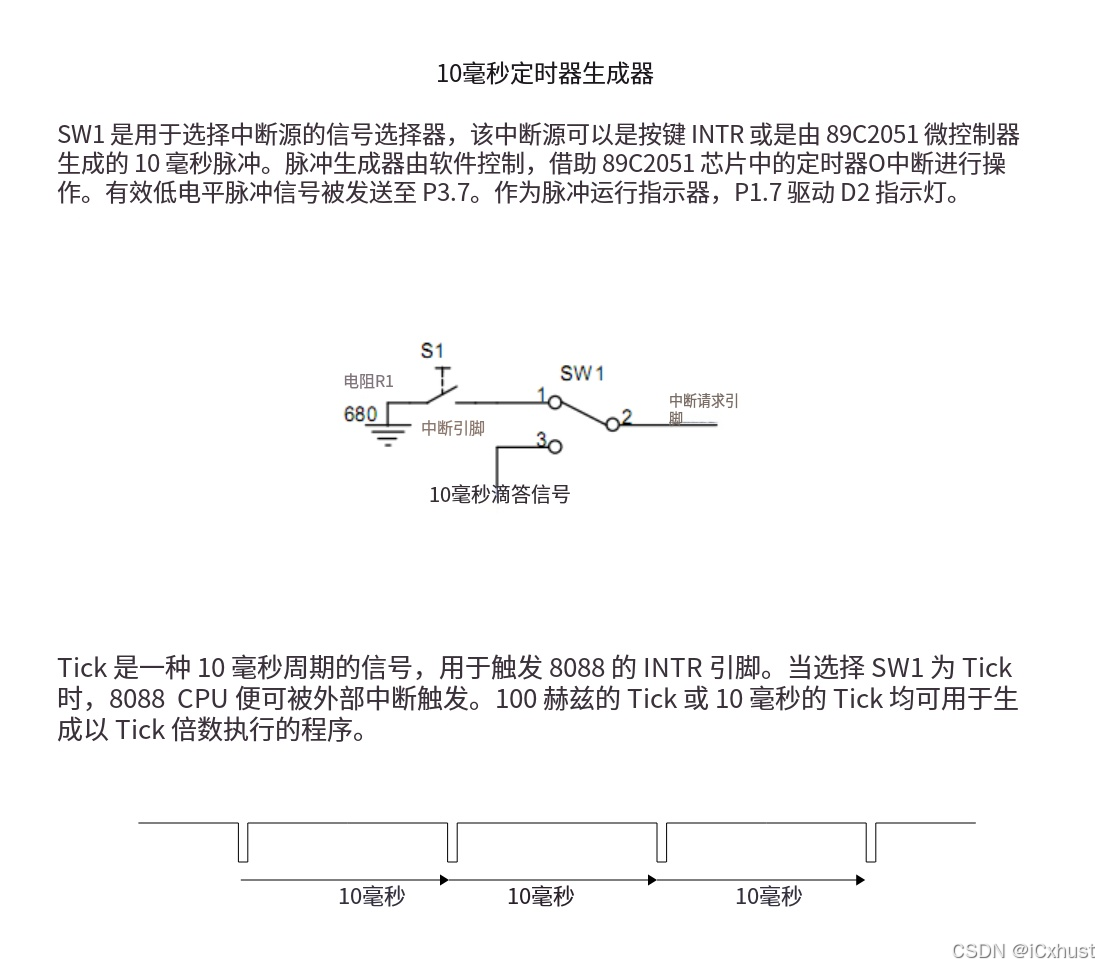

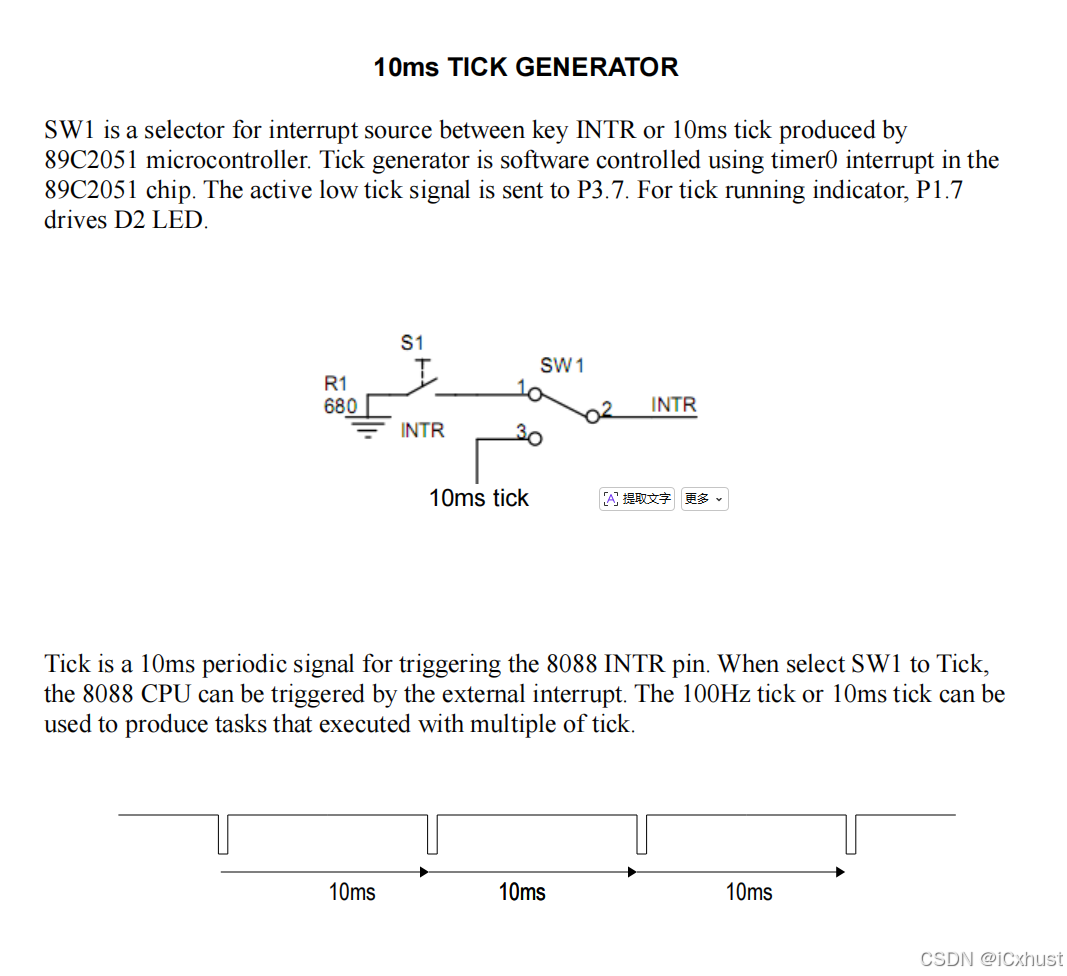

1.功能需求

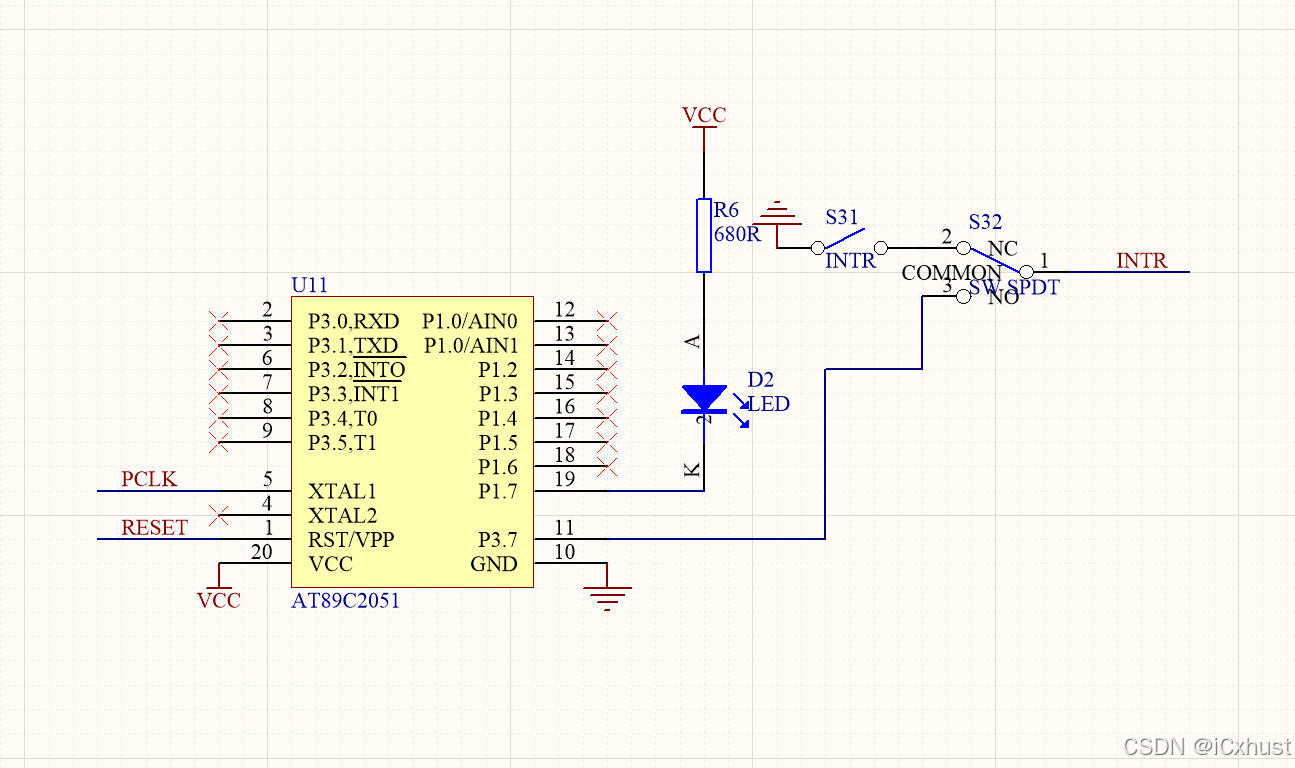

2.硬件

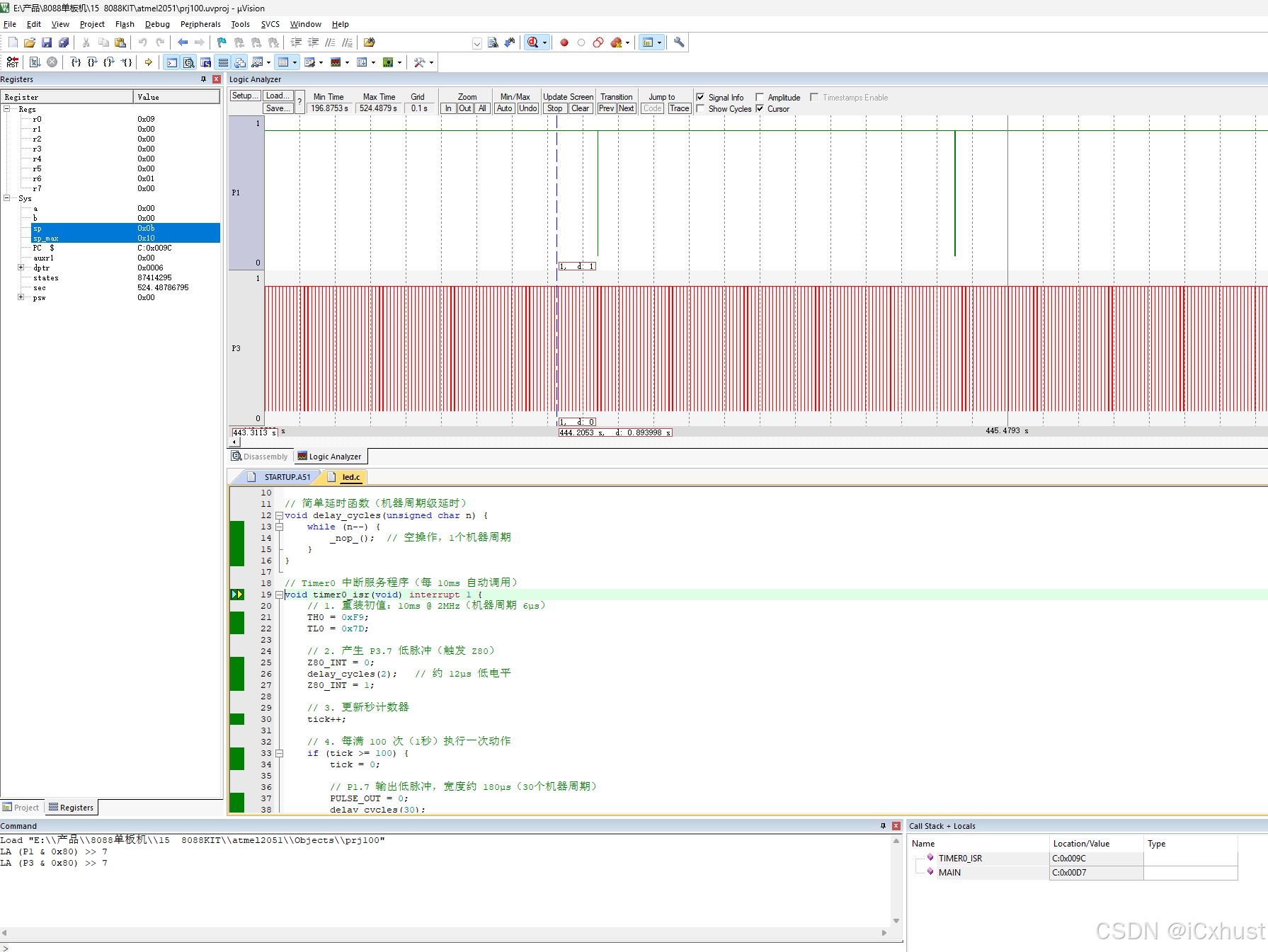

3.完整可编译程序（2MHz 晶振）

cpp 复制代码
#include <reg52.h>
#include <intrins.h>

// 10ms 中断计数器
volatile unsigned char tick = 0;

// 位定义
sbit Z80_INT = P3^7;    // 触发 Z80 中断
sbit PULSE_OUT = P1^7;  // 1秒脉冲输出

// 简单延时函数（机器周期级延时）
void delay_cycles(unsigned char n) {
    while (n--) {
        _nop_();  // 空操作，1个机器周期
    }
}

// Timer0 中断服务程序（每 10ms 自动调用）
void timer0_isr(void) interrupt 1 {
    // 1. 重装初值：10ms @ 2MHz（机器周期 6μs）
    TH0 = 0xF9;
    TL0 = 0x7D;

    // 2. 产生 P3.7 低脉冲（触发 Z80）
    Z80_INT = 0;
    delay_cycles(2);   // 约 12μs 低电平
    Z80_INT = 1;

    // 3. 更新秒计数器
    tick++;

    // 4. 每满 100 次（1秒）执行一次动作
    if (tick >= 100) {
        tick = 0;

        // P1.7 输出低脉冲，宽度约 180μs（30个机器周期）
        PULSE_OUT = 0;
        delay_cycles(30);
        PULSE_OUT = 1;
    }
}

void main(void) {
    // 初始化 I/O 口
    P1 = 0xFF;
    P3 = 0xFF;

    // 初始化 Timer0：16位定时器模式
    TMOD = 0x01;

    // 初值：65536 - 1667 = 63869 = 0xF97D
    TH0 = 0xF9;
    TL0 = 0x7D;

    // 开启中断
    ET0 = 1;      // Timer0 中断允许
    EA = 1;       // 总中断允许

    // 启动定时器
    TR0 = 1;

    // 主循环：空闲等待中断
    while (1) {
        // 可在此添加其他任务
    }
}
