USB音频模组BP8913实战：3周开发变2天

在智能硬件开发中，音频的采集与播放一直是绕不开的"麻烦事"------USB协议栈复杂、驱动兼容性玄学、底噪难控制。直到最近拿到BP8913这款USB音频模组，我意识到，很多音频产品其实可以像搭积木一样"拼"出来。

这篇文章不是理论分析，而是基于BP8913规格书V1.0，结合我的实际打样和调试经历，写的一份从0到1的产品落地实操笔记。如果你正在规划USB外置声卡、门禁对讲、或USB小音箱，这篇内容应该能帮你少走3周弯路。

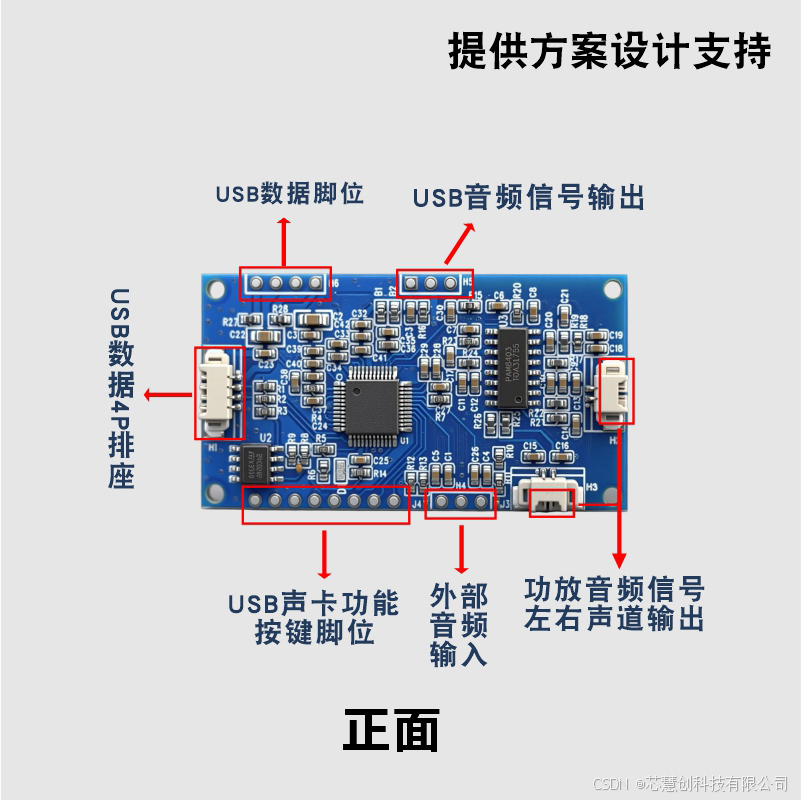

一、拿到模组后，先看懂它的"人设"

别被它密密麻麻的26个引脚吓到。掰开揉碎看，BP8913本质上扮演了三个角色：

1. USB音频端点：负责与PC/安卓的音频数据交互，免驱是它的核心卖点。

2. 音频编解码中心：内置专业DSP，把数字信号转成模拟输出（LINE OUT），也把麦克风模拟信号转成数字上传。

3. 功率放大器：直接带双声道3W喇叭（4Ω负载），省去外置功放IC。

实操心得：它最适合做"即插即用"的音频外设。我第一个样板就做了个USB会议麦克风音箱，从画板到出声只用了2天。

二、硬件接线避坑指南（对照规格书P2-P3）

规格书第2页的脚位表是核心，但有几个关键点文档没说透，我补充下实操血泪经验：

1. 电源设计的"双轨"玄机

• 主供电：H1针座的1、4脚（GND和+5V）是标准USB供电。

• 严重警告 ：当双声道3W喇叭满负荷播放时，瞬间电流可能超过700mA。普通PC USB口限流会导致声音卡顿、复位。

• 我的解决方案：在H6针座的9脚（+5V）额外引一路独立的5V/1A供电。PCB上我预留了一个0欧电阻做跳线，量产版直接焊上，Debug版断开用USB供电。

2. 模拟地与数字地必须单点汇接

规格书区分了GND（电源地）和M_GND（模拟地）。我第一版图偷懒把地全铺在一起，结果录音底噪有"滋滋"声。

• 正确做法 ：在PCB布局时，把H5的2脚（M_GND）作为模拟地参考点，所有模拟信号（LINE_OUT、麦克风）的地都单线汇到这个点，最后通过一颗0Ω电阻或磁珠单点连接到USB电源地。

3. 麦克风输入只支持驻极体电容咪

规格书明确写了"驻极体电容麦克风"。不要尝试接动圈麦或需要幻象电源的电容麦，电平不匹配。我用的是一颗灵敏度-42dB的普通驻极体咪头，效果良好。

三、按键与指示灯的产品化映射（规格书P4-P5）

这个模块最妙的地方是提供了"对地触发"的按键和状态指示灯，非常适合产品交互设计：

模块引脚	功能	我的产品落地用法
VOL+ / VOL- (24,25脚)	音量加减（对地触发）	接两个轻触开关到外壳，做物理音量旋钮的替代，成本低且可靠
PLAY (22脚)	播放/暂停	短按切歌/暂停，长按可做蓝牙配对触发（需MCU配合检测时长）
M_MUTE_LED (19脚)	麦克风静音指示灯	强烈推荐：开会时红灯亮起表示静音，这是商务硬需求，直接连一个0603红灯到GND即可
P_MUTE_LED (20脚)	音频输出静音指示灯	插耳机或喇叭静音时亮灯，避免误判
PLAY_LED (21脚)	播放状态指示灯	闪烁表示播放中，常亮表示暂停，省去UI显示成本

实操要点：按键对地触发，外部只需上拉10k电阻到3.3V（用模块23脚提供的3.3V即可），消抖电容建议并100nF。

四、软件层面"免驱"不等于"免测"（规格书P6）

BP8913支持WIN10/Mac/Android4.4+免驱，这是事实。但做产品必须做两件事：

1. USB枚举名称定制：默认设备名是通用"USB Audio Device"。如果想显示你的品牌名"XX智能会议麦"，需要向原厂定制固件，烧录时一并写入。

2. 采样率自适应测试 ：规格书支持8K~48KHz。我踩过坑：在安卓某些平板上，默认会以48KHz工作，但我的麦克风电路抗混叠滤波是按16KHz设计的，导致高频噪声混叠。正确做法：电路上增加一颗简单的RC低通（截止频率约20KHz），保证高采样率下也不会出杂音。

五、结构装配要死磕"螺丝孔"（规格书P3）

规格书第3页给出了2.1mm直径的螺丝孔。这看似简单，实则关键：

• 这是模组唯一的物理固定点。

• 建议：在PCB上对应位置开2.5mm的孔，用M2铜柱把模组垫高5mm，避免背面元件与主板短路。

• 坑点：如果外壳是金属的，务必让螺丝孔与外壳地隔离，否则会引入共地干扰，我用尼龙垫片解决了。

六、驱动4Ω/3W喇叭的供电铁律

这是全文最容易被忽略的硬指标------双声道同时输出3W时，总功率约6W，5V供电下电流需求高达1.2A。

我的量产产品最终方案：

1. 外部独立供电：从USB口取电只用于逻辑和LINE OUT（功耗<100mA）。

2. 功放供电：从H6的9脚单独引一路5V/2A的DC-DC供电（如果产品用电池，则用升压IC稳住5V）。

3. 加装大电容：在功放电源脚（H6-9脚）并一颗470uF/6.3V的电解电容，应对低频鼓点时的瞬态跌落。实测有效解决了"大音量断音"问题。

七、量产测试清单（精简版）

基于以上实操，我整理了一份产线快速测试项目，供参考：

• USB插入识别（Win10 & Android双平台）

• LINE OUT 1KHz正弦波输出幅度（应>0.7Vrms）

• 麦克风录音回环测试（说话清晰，无断续）

• 3W喇叭最大音量下持续播放30分钟（无热保护、无断音）

• 按键及对应LED指示灯联动

• 静音功能（MUTE）生效检查

写在最后

BP8913给我的最大感受是：它把复杂的音频问题转化为了简单的电源和接口问题。只要按照规格书把供电做扎实、地把理清、按键映射做好，一款合格的USB音频产品就完成了80%。

我的这款会议音箱已经从打样进入到了小批量试产阶段，成本可控、性能稳定。希望这份实操笔记，能帮你把你的音频产品更快地推向市场。

你的下一个USB音频产品，也许就从这个模组开始。
