前言
作为一名在消费电子行业深耕多年的硬件工程师，最近半年接触了大量星空灯、舞台灯类产品的方案设计。这类产品看似简单，实则涉及蓝牙通讯、RGB 灯控、音频同步、电机驱动等多个技术维度，芯片选型直接决定了 BOM 成本、开发周期和量产稳定性。

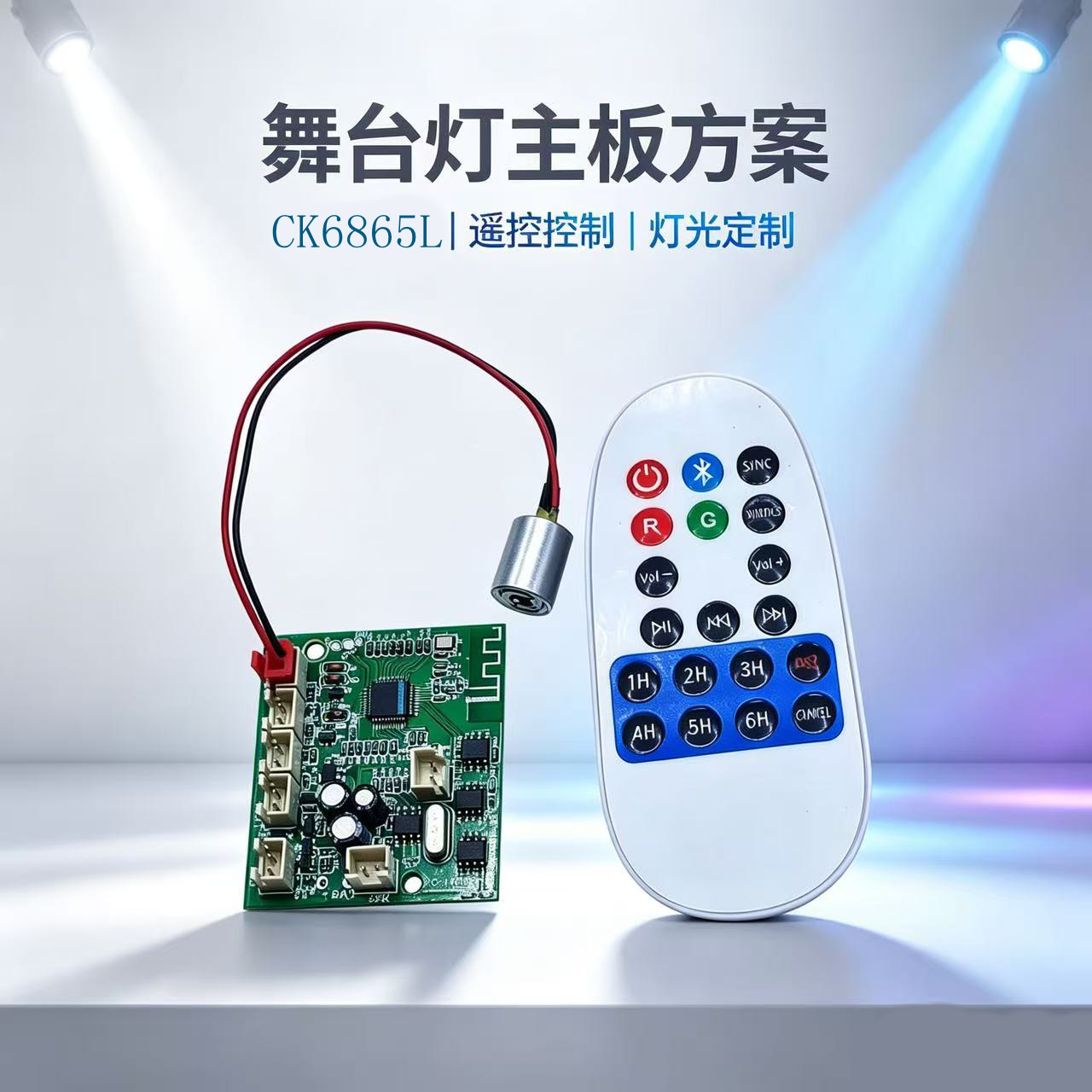

本文将从硬件设计角度，详细拆解基于 CK6865L 蓝牙芯片的星空灯舞台灯完整方案，包括原理图设计要点、PCB 布局注意事项，以及与市面主流蓝牙灯控芯片的横向选型对比，希望能给同行工程师提供一些有价值的参考。
一、系统整体架构设计
1.1 功能需求分析
星空灯舞台灯的核心功能模块包括：
|-----------------|-------------------------|
| 功能模块 | 技术要求 |
| 蓝牙通讯 | 支持 APP 控制、音乐播放、OTA 升级 |
| RGB 灯控 | WS2812/2813 串行灯珠，支持音乐律动 |
| 白光 / 暖光 | 两路独立 PWM 调光，色温调节 |
| 电机驱动 | 投影透镜旋转电机，调速控制 |
| 红外遥控 | 支持标准红外遥控器操作 |
| 按键控制 | 物理按键开关机、模式切换 |
| 电源管理 | 5V USB 或 3.7V 锂电池供电 |
1.2 资源分配
推荐集成蓝牙音频和灯控的 SOC 芯片，其硬件资源覆盖上述需求：
- PA2（第 13 脚）：WS2812/2813 串行数据输出，硬件时序自动生成
- PA3（第 6 脚）：暖光灯 PWM 控制
- PA4（第 5 脚）：白光灯 PWM 控制
- PB0/PB1：电机调速 PWM 输出
- PC4/PC5：UART 串口调试 / 通讯
- PB3：红外接收输入
- PA0/PA1：AD 按键扫描
二、原理图设计详解
2.1 电源电路设计
|-------------------------------------------------------------------|
| Plain Text 电源输入 → 肖特基二极管防反接 → 100μF电解电容滤波 → 芯片VDD引脚 ↓ 0.1μF陶瓷电容去耦 |
设计要点：
- 芯片支持 3.0V~5.5V 宽电压输入，可直接接 5V USB 或 3.7V 锂电池，无需额外 LDO
- VDD 引脚必须并联 100μF 电解电容和 0.1μF 陶瓷电容，分别应对低频和高频纹波
- 电源输入端建议串联 SS14 肖特基二极管，防止电源反接烧坏芯片
- 模拟电源 VDD_A 与数字电源 VDD_D 采用磁珠隔离，降低数字噪声对音频和射频的干扰
2.2 蓝牙射频电路
芯片 内置射频匹配网络，外围电路极简：
|----------------------------------------------|
| Plain Text ANT引脚 → 22nH电感 → 天线 ↓ 1pF电容 → GND |
设计要点：
- 天线采用 PCB 倒 F 天线或外置 2.4G 天线，阻抗匹配 50Ω
- 射频走线长度控制在 15mm 以内，走 50Ω 特征阻抗线
- 天线区域禁止铺地，周围留出 3mm 净空区
- 蓝牙双模（经典蓝牙 + BLE）可同时工作，音频播放与 APP 控制互不冲突
2.3 WS2812/2813 灯控电路
这是星空灯产品最核心的电路，也是 CK6865L 的优势所在：
|-----------------------------------------------------|
| Plain Text PA2 → 33Ω电阻 → WS2812_DI ↓ 100Ω上拉电阻 → VCC |
设计要点：
- 芯片硬件支持 WS2812/2813 时序生成，无需软件模拟，CPU 占用率极低
- 数据线串联 33Ω 电阻，抑制信号反射，改善信号完整性
- 灯珠电源建议用 NMOS 管控制，防止关机状态下灯珠微亮
- 单路最大支持 256 颗灯珠，足够覆盖中大型星空灯产品
- 支持音乐律动功能，内置 MIC 拾音 + DSP 频谱分析，灯光随音乐节奏变化
2.4 PWM 调光与电机驱动
|--------------------------------------------------------------------------------------|
| Plain Text 白光灯：PA4 → NPN三极管 → LED恒流源 暖光灯：PA3 → NPN三极管 → LED恒流源 电 机：PB0 → MOS管 → 电机绕组 |
设计要点：
- 5 路独立硬件 PWM，频率可配置，分辨率 8 位
- 白光 / 暖光独立调光，支持 2700K-6500K 色温连续调节
- 电机采用 PWM 调速，配合霍尔传感器可实现精准转速控制
- 电机电源与芯片电源采用 LC 滤波隔离，防止电机换向火花干扰蓝牙
2.5 音频与 MIC 电路
星空灯通常附带蓝牙音箱功能：
|-------------------------------------------------------------------------|
| Plain Text DAC_L/R → 1μF隔直电容 → 功放芯片 → 扬声器 MIC → 1μF隔直电容 → CK6865L_MIC引脚 |
设计要点：
- 内置 16 位 DAC，信噪比≥90dB
- MIC 支持 AGC 自动增益控制，音乐律动识别更准确
- 音频走线走差分，远离射频和电源走线
- 支持 U 盘播放和免提通话功能，固件可配置
三、PCB 布局与 EMC 设计
3.1 布局优先级
- 电源模块 → 输入端，靠近电源接口
- 射频模块 → 板边位置，天线净空
- 灯控信号 → 短而直，远离干扰源
- 音频模块 → 单独分区，数字模拟隔离
- 电机驱动 → 远离敏感电路，加大铺地
3.2 关键布线规则
|------|--------|--------|-------------|
| 信号类型 | 线宽 | 间距 | 特殊要求 |
| 电源走线 | ≥0.8mm | ≥0.5mm | 加粗处理，避免锐角 |
| 射频走线 | 0.3mm | ≥0.8mm | 50Ω 阻抗，包地处理 |
| 灯控信号 | 0.25mm | ≥0.3mm | 串联电阻靠近芯片端 |
| 音频走线 | 0.25mm | ≥0.5mm | 差分平行，远离电源 |
| 电机走线 | ≥1.0mm | ≥1.0mm | 单独分区，大面积铺地 |
3.3 量产可靠性设计
- ESD 防护：所有对外接口增加 TVS 管，人体接触 ±8KV 接触放电
- 过流保护：电源输入端增加自恢复保险丝
- 散热设计：功率器件加大铜皮面积，芯片底部露铜接地
- 测试点：关键信号预留测试点，方便生产测试和故障排查
四、主流蓝牙灯控芯片选型对比
在方案选型阶段，我们横向对比了目前市面主流的几款蓝牙灯控芯片，供同行参考：
4.1 核心参数对比表
|---------------------|---------------------|----------------|-----------------|
| 参数项 | CK6865L | BK3266 | 杰理 AC6925B |
| 内核 | 32 位 RISC-V 120MHz | 32 位 MCU 96MHz | 32 位 DSP 160MHz |
| 蓝牙版本 | 6.0 EDR + BLE6.0 双模 | 4.2 单模 | 5.4 双模 |
| 工作电压 | 3.0V~5.5V | 2.8V~4.2V | 2.8V~5.5V |
| 封装 | QSOP-24 | QFN32 | QSOP-24 |
| 硬件 PWM | 5 路独立 | 3 路 | 4 路 |
| WS2812 硬件支持 | ✅ 原生支持 | ❌ 软件模拟 | ❌ 软件模拟 |
| 内置 MIC+DSP | ✅ | ❌ 需外接 | ✅ |
| 红外解码 | ✅ 硬件 | ❌ 软件 | ✅ 硬件 |
| 灯控路数 | 256 灯 | 64 灯 | 128 灯 |
| 音乐律动 | ✅ 硬件算法 | ❌ 需开发 | ✅ |
4.2 各芯片定位与适用场景
CK6865L：灯控专用 SOC，星空灯舞台灯首选
优势：
- 原生硬件支持 WS2812/2813 时序，软件无需干预，稳定性高
- 5 路独立硬件 PWM，白光 / 暖光 / RGB / 电机全覆盖
- 宽电压设计，5V USB 和锂电池通用，无需额外电源芯片
- 内置 MIC+DSP 音乐律动，开箱即用，算法成熟
- 外围器件极少，BOM 成本低，开发周期短
适用场景： 星空灯、舞台灯、RGB 氛围灯、音乐律动灯等灯控为主的产品
BK3266：音频为主，灯控为辅
优势：
- 音频性能优秀，信噪比高
- 低功耗表现好，适合电池供电产品
劣势：
- WS2812 需要软件模拟，CPU 占用高，灯多时容易卡顿
- PWM 路数不足，需要扩展 IO
- 工作电压范围窄，5V 供电需要额外 LDO
适用场景： TWS 耳机、蓝牙音箱等音频为主的产品
杰理 AC6925B：高集成度通用型
优势：
- 集成度极高，MCU + 蓝牙 + FM+NFC 六合一
- 主频高，运算能力强
劣势：
- WS2812 同样需要软件模拟，灯控不是原生强项
- 固件复杂度高，开发门槛相对较高
- 生态封闭，技术支持响应慢
适用场景： 多功能音箱、K 歌宝等复杂音频产品
4.3 选型总结
对于星空灯、舞台灯这类灯控功能优先的产品：
- 追求开发效率和量产稳定性 → 选 CK6865L，原生灯控硬件支持，踩坑少
- 追求极致音频性能 → 选 BK3266，但灯控部分需要额外投入开发
- 追求极致集成度和成本 → 选杰理 AC6925，但要承担较高的开发风险
我们最终选择 CK6865L 的核心理由：灯控是星空灯的核心功能，硬件原生支持比软件模拟的稳定性和开发效率优势太大，量产阶段的隐性成本节省远超过芯片本身的差价。
五、量产调试常见问题与解决方案
5.1 WS2812 灯珠闪烁问题
现象 ：灯珠随机闪烁，个别灯珠颜色不对
原因 ：信号完整性问题，数据线过长或阻抗不匹配
解决：
- 数据线串联 33Ω 电阻，靠近芯片端放置
- 灯珠电源增加 100μF 电解电容滤波
- 数据线避免与电机线平行走线
5.2 蓝牙连接距离近
现象 ：连接距离不足 5 米，穿墙能力差
原因 ：天线匹配不好或布局不合理
解决：
- 检查天线匹配网络参数，网络分析仪校准
- 天线区域保证 3mm 净空，禁止铺铜
- 电池远离天线区域
5.3 电机转动时蓝牙断连
现象 ：电机启动后蓝牙频繁断连
原因 ：电机换向火花干扰射频
解决：
- 电机两端并联 104 陶瓷电容 + 10μH 电感
- 电机电源与芯片电源磁珠隔离
- 电机外壳接地处理
六、总结
基于 CK6865L 的星空灯舞台灯方案，从硬件设计角度看具有以下特点：
- 集成度高：单芯片实现蓝牙 + 灯控 + 音频 + 红外，BOM 器件减少 30%
- 开发简单：原生硬件灯控，固件开发工作量减少 50%
- 稳定性好：硬件时序比软件模拟更可靠，量产良率高
- 成本优势：宽电压设计省去 LDO，外围器件极少
对于做灯具类产品的硬件工程师来说，选择一款灯控原生支持的芯片，能够避免很多后期调试的坑，大幅缩短产品上市周期。
