断路器简介
断路器全称低压空气断路器（MCB/MCCB/ACB） ，俗称空开、开关 (大家平时既叫它空开 ，也笼统叫开关 )，它既能手动通断电路，又能在过载、短路、欠压时自动跳闸保护线路、电器、人身安全，是配电系统最核心的保护元件。
断路器本质是一个能自动断开电路的开关装置。
它的作用只有三个关键词：
- 正常时：通电
- 异常时：自动断电
- 故障排除后：可复位重复使用
👉 它保护的是三种危险：
- 过载（电流太大但没短路）
- 短路（电流瞬间暴增）
- 漏电（人身触电风险）

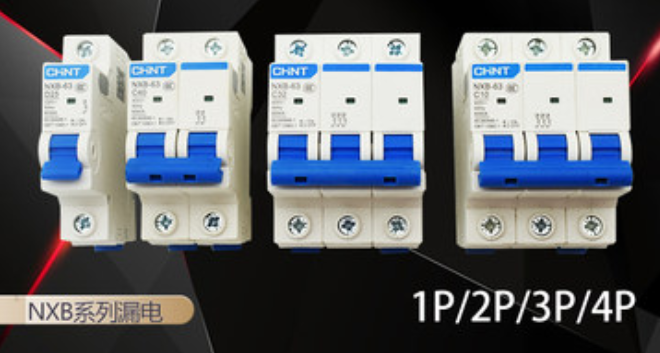

如下图：
常用规格说明：
1P 空开： 只切断火线，多用于家用照明回路
2P 空开： 火、零线同时切断，一般做入户总开关、插座回路
**3P/4P 空开：**用于三相 380V 动力设备
断路器的核心保护原理
断路器内部不是"一个开关"，而是三套保护系统：
1. 热保护（过载保护）
- 原理：双金属片受热弯曲
- 作用：电流长期过大就跳闸
- 特点：慢反应（秒~分钟）
👉 比如：空调+热水壶+电磁炉一起开 → 过载跳闸
2. 电磁保护（短路保护）
- 原理：电流瞬间过大 → 电磁铁吸合
- 作用：短路瞬间切断
- 特点：极快（毫秒级）
👉 比如：火线碰零线 → "啪"一下跳闸
3. 漏电保护（RCD功能）
- 原理：检测"进出电流是否平衡"
- 作用：防止人触电
- 动作值：通常 30mA
👉 比如：你手摸到带电外壳 → 立刻断电
断路器分类
（一）按使用场景分
1. 微型断路器 MCB（家用 / 终端配电箱，最常用）
示例型号：DZ47、C65N、iC65 等
**额定电流：**1A～63A
**适用：**家庭照明、插座、空调、小型动力回路
| 脱扣曲线类型 | 国标瞬时脱扣电流倍数（以 In 为基准） | 核心动作特性 | 标准适用场景 | 绝对禁止使用场景 | 电工选型口诀 |
|---|---|---|---|---|---|
| A 型 | 2In ~ 3In | 灵敏度最高，极小的短路电流就会瞬时跳闸，抗冲击能力极弱 | 半导体精密仪器、弱电控制回路、医疗精密设备、信号回路 | 家用照明 / 插座、动力设备、任何有启动冲击电流的回路 | 精密弱电用 A 型，家用动力绝不用 |
| B 型 | 3In ~ 5In | 灵敏度高，可承受小幅启动冲击，短路跳闸速度快 | 机房精密电子设备、UPS 电源、弱电配电箱、小型仪器仪表回路 | 家用插座、空调、冰箱、电机等常规负载 | 精密弱电用 B 型，家用普通不推荐 |
| C 型 | 5In ~ 10In | 灵敏度适中，可承受常规家电的启动冲击，短路跳闸可靠 | 【家用标配】照明回路、普通插座、空调、冰箱、洗衣机、电视等常规民用负载 | 电机、空压机、水泵、变压器等大启动电流动力负载 | 家用全用 C 型，安全又稳定 |
| D 型 | 10In ~ 20In | 灵敏度低，抗大电流冲击能力极强，可承受电机 5~7 倍的启动冲击电流 | 三相 / 单相电机、空压机、水泵、变压器、电焊机、中央空调主机等动力负载 | 家用照明 / 插座、厨卫回路、任何需要人身防触电保护的回路 | 电机动力用 D 型，家用装了会起火 |
什么是脱扣曲线？
脱扣曲线全称断路器瞬时短路保护动作特性曲线 ，是国标规定的、断路器在短路大电流下的瞬时跳闸灵敏度标准，核心作用是：
- 规定了断路器瞬时跳闸的电流门槛（以额定电流
In为基准的倍数） - 决定了断路器面对短路时的反应速度，以及面对大启动电流时的抗误跳能力
- 是电工选型的核心红线，选错会直接导致短路不跳闸起火、或设备启动就频繁误跳
什么是In？单位是什么？
In是断路器的额定工作电流（Rated Operational Current） ，标准单位是「安培（A，简称安）」
- 核心定义：断路器在额定电压、常温环境下，能够长期不间断正常工作的最大允许电流
- 关键规则：
- 电流超过
In，断路器的热过载保护就会启动，延时跳闸（防止电线过载烧线） - 所有脱扣曲线的跳闸倍数，全部以
In为基准计算 （比如 C 型 5~10In，就是 5~10 倍额定电流） - 注意区分：壳架电流（比如 DZ47-63 的 63A）是外壳最大承载电流，单台断路器的
In不能超过壳架电流
- 电流超过
脱扣曲线选错的致命后果
- 家用插座装了 D 型空开：短路时需要 10~20 倍额定电流才跳闸，电线已经烧红起火了，空开还没动作，直接引发火灾
- 电机装了 C 型空开：电机启动时 5~7 倍的冲击电流，直接触发空开瞬时跳闸，设备根本无法启动
In 和脱扣曲线的匹配规则
脱扣曲线的倍数，永远以单台断路器的In为基准，比如：
- C16 空开：
In=16A，瞬时跳闸电流 = 80A~160A - D32 空开：
In=32A，瞬时跳闸电流 = 320A~640A 选型时必须先算负载额定电流，再选In，最后匹配对应的脱扣曲线。
2. 塑壳断路器 MCCB（工业配电箱、总进线、楼层配电）
**示例型号：**NM1、NM10、CM1、DZ20
**额定电流：**63A～1600A
**特点：**外壳塑料塑壳，灭弧能力强，可带漏电、欠压、电动操作，做二级、三级配电总开关。
3.框架断路器 ACB（高压配电室、变压器低压总柜）
**额定电流：**630A～6300A，智能型，带通讯、三段保护、远程分合闸，工业大型配电总保护。
（二）按极数分类（家用常用 1P/1P+N/2P/3P/4P）
- 1P（单极） ：只断火线，零线直通，只能过载短路保护，家用照明常用；断电后零线依然带电，维修有风险。
- 1P+N（DPN） ：火线带保护、零线同步分断，零线无过载保护，体积小，家用配电箱省空间。
- 2P（两极） ：火线零线同时切断，两极都带保护 ，插座回路、总开关必须用 2P，维修彻底断电最安全。
- 3P ：三相三线（3 根火线），三相电机、三相设备使用。
- 4P ：三相四线（3 火 1 零全部切断），三相总开关、带漏电三相回路必备，防止零线电位漂移触电。

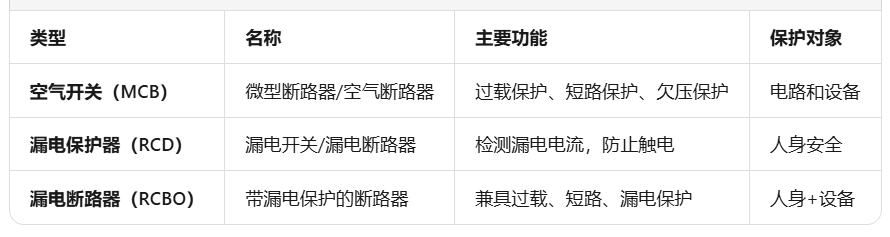

（三）带不带漏电保护分类
- 普通断路器（空开 MCB） ：只防过载、短路，不防触电漏电，人触电不会跳闸。
- 漏电断路器 RCBO（漏保空开一体）：过载 + 短路 + 漏电三重保护，插座回路强制要求安装。
- 漏电附件 + 空开组合：空开加装漏电脱扣器，大功率回路常用。
漏电动作电流选型（强规要求）
- 家用插座、厨卫、阳台：30mA（0.03A），人身防触电标准
- 手持电动工具、潮湿工地：15mA
- 消防、设备防火漏电：100mA/300mA（只防火不保护人身）
- 漏电动作时间：≤0.1 秒
断路器铭牌参数详解
以 C63 2P 400V 6000A 举例：
- C：脱扣曲线 C 型
- 63：额定工作电流 In=63A（长期允许通过最大电流）
- 2P：两极开关
- 400V：额定工作电压（单相 230V、三相 400V）
- 6000A ：额定极限分断电流 Icu

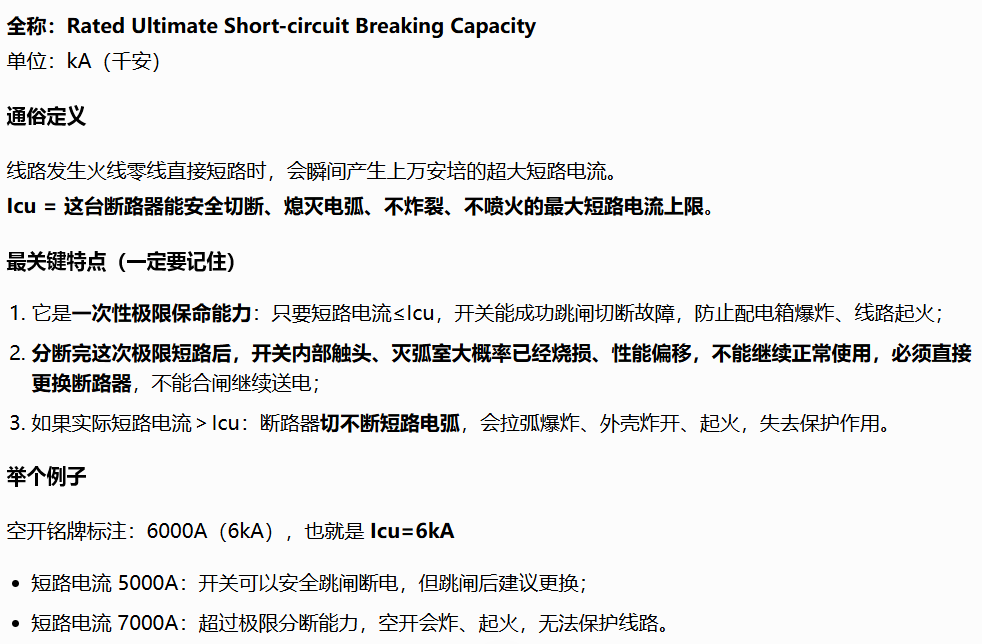

额定极限短路分断电流 Icu：
其他参数：
- Uimp：额定冲击耐压，防雷绝缘能力
- 50Hz：工频适配
- 标准：GB 10963（家用微型断路器国标）
选型计算（电工核心实操技能）
1. 单相回路电流计算公式
单相回路：只取变压器三根火线里的其中 1 根火线 + 1 根零线组成的用电回路 我们家里所有插座、照明、空调都是单相回路，电压是相线对零线：230V（老标准叫 220V）。
I=P÷U
U 取 220V
例：3 匹空调功率 7000W，电流 = 7000÷220≈31.8A → 选C32A 2P 空开
2. 三相负载电流计算公式
I=P÷(√3×U×cosφ)
U=380V，功率因数 cosφ 常规取 0.85
3. 空开选配原则
- 空开额定电流 ≤ 电线安全载流量（电线决定空开，不能空开选大，电线选小） 例：2.5 平方铜线载流量 25A，最大只能配 C25 空开，不能装 C32，否则电线烧了空开不跳。
- 上下级断路器要选择性保护（阶梯整定）：总开关额定电流＞分路开关，故障只跳支路，不整栋断电。 例：总开 C63 → 插座 C32、照明 C16、空调 C25
常用铜线匹配空开对照表（家装必背）
- 1.5mm² 铜线：C10A、C16A（照明专用）
- 2.5mm² 铜线：C20A、C25A（普通插座）
- 4mm² 铜线：C32A、C40A（中央空调、厨房）
- 6mm² 铜线：C50A、C63A（入户总进线）
漏电断路器原理、跳闸原因与排查
1. 漏电工作原理
零序电流互感器：火线流出电流 = 零线流回电流，矢量和为 0；一旦漏电（电流通过人体 / 地线流失），进出电流不平衡，互感器感应信号触发脱扣跳闸。
2. 漏保频繁跳闸 4 大类原因
- 过载跳闸：同时开太多电器，电流超过额定值，摸开关外壳发烫。
- 短路跳闸：合闸立刻跳，线路零火破皮碰线、电器内部短路。
- 漏电跳闸：潮湿环境、电线绝缘老化、电器接地漏电、地线接错。
- 开关自身故障：空开老化、脱扣机构失灵、电压波动误跳。
快速排查方法
- 断开所有负载，单独合闸：能合上→线路 / 电器故障；合不上→开关损坏或进线短路。
- 逐个合上支路，哪路跳闸就是哪路故障。
- 潮湿回路优先查绝缘电阻（摇表测对地绝缘≥0.5MΩ 合格）。
漏保试验按钮（T 键）
每月必须按一次，模拟漏电测试，不跳闸立即更换漏保，已经失效。
断路器安装、接线规范（安全红线）
- 上进下出：电源线必须上端进、下端出，严禁下进上出，灭弧失效易触电起火。
- 接线端子压线牢固，不能虚接，虚接发热会烧端子、跳闸、起火。
- 多股铜线必须压线鼻子，不能直接拧进端子。
- 1P 空开：火线进开关，零线接公共零排；2P 火零分别接入两极。
- 三相开关必须三相平衡，偏流过大导致发热误跳闸。
- 潮湿区域（卫生间、户外）回路必须带漏电保护，禁止普通空开直供。
断路器常见故障、更换、老化判断
1. 故障现象及原因
- 合闸推不上：内部脱扣锁定、进线短路、漏电触发保护，先往下彻底复位再合闸。
- 经常无故跳闸：过载、线路漏电、开关老化、接线虚接发热。
- 外壳发烫、焦糊味、发黄碳化：立即更换，接线松动或开关过载老化。
- 跳闸后冷却几分钟才能合闸：典型过载热保护动作。
一合闸就跳
原因：短路、电器损坏、线路接错
用着用着跳
原因：过载、电机卡住、电线过细
漏电跳闸
原因：电器漏电、进水、绝缘老化
发热严重
原因：接线松动、接触不良、过载
误跳闸
原因：脱扣特性不匹配（如电机用B型）、电压波动
2. 更换判断标准（满足其一必须换新）
- 使用超过 8～10 年；
- 外壳烧黑、变形、有焦味；
- 漏保试验按钮按下不跳闸；
- 经常误跳、合闸卡顿、手柄松动；
- 短路故障跳闸多次后，内部灭弧室损坏，必须更换。
上下级选择性保护、配电分级配置
三级配电两级保护（工地电工必考）
- 一级总配电箱：MCCB 塑壳总开关 + 总漏保
- 二级分配电箱：分路断路器 + 分路漏保
- 三级开关箱：一机一闸一漏一箱，单台设备独立开关 + 漏保
选择性整定要求
下级短路先跳，上级延时跳闸，避免越级跳闸全厂停电：
- 微型 MCB 上下级电流差≥1.6 倍
- 塑壳断路器可选择延时型脱扣实现选择性
特殊断路器知识
- 隔离开关：只做隔离断电，无过载短路保护，不能带负荷分合闸，常和断路器配合使用。
- 过欠压保护器：电压高于 275V 或低于 160V 自动断电，保护家电，属于附件类。
- 自复式过欠压断路器：电压正常后自动合闸，适合无人值守场所。
- 直流断路器 ：光伏、蓄电池专用，灭弧结构和交流不同，严禁交直流混用。
安全禁忌（电工红线）
- 严禁随意加大空开额定电流代替保险丝（熔丝、熔断器），电线过载起火不保护；
- 严禁取消漏电保护、短接漏保强行送电；
- 潮湿、户外、移动电器回路不许用 1P 空开；
- 交直流断路器不能互换使用；
- 断路器不能安装在潮湿、油烟、高温密闭无散热空间。
保险丝是什么
**保险丝：**一次性
**断路器：**可复位
保险丝也叫熔丝、熔断器，是最原始的线路过载、短路保护元件。
原理：利用金属丝熔点低的特性，当线路电流过大时，金属丝发热熔化，直接断开电路，保护电线和电器不被烧坏。
补充：断路器脱扣器类型
- 热磁脱扣（家用 MCB 标配）：热过载 + 磁短路双重保护
- 电磁脱扣：只有短路瞬时保护，无过载保护
- 智能电子脱扣（塑壳、框架）：可整定过载、短路、短延时、接地故障四段保护，带电流电压显示、通讯功能
