阵列级 VPX 无线电平台

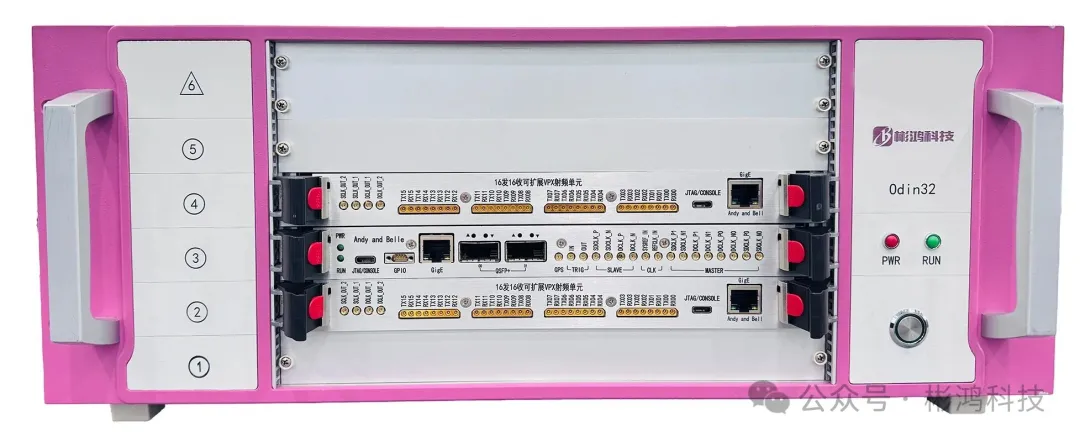

【奥丁】Odin-P32
Odin-P32搭载AMD第三代Zynq® UltraScale+™ RFSoC芯片ZU49DR，提供32收32发射频通道，频率覆盖1MHz～7.2GHz，支持最大1GHz内多种实时带宽配置，10ps级高精度通道间同步，支持Python、C/C++、 Matlab等多种开发方式，适合相控阵雷达、大规模MIMO、被动探测等研究领域。

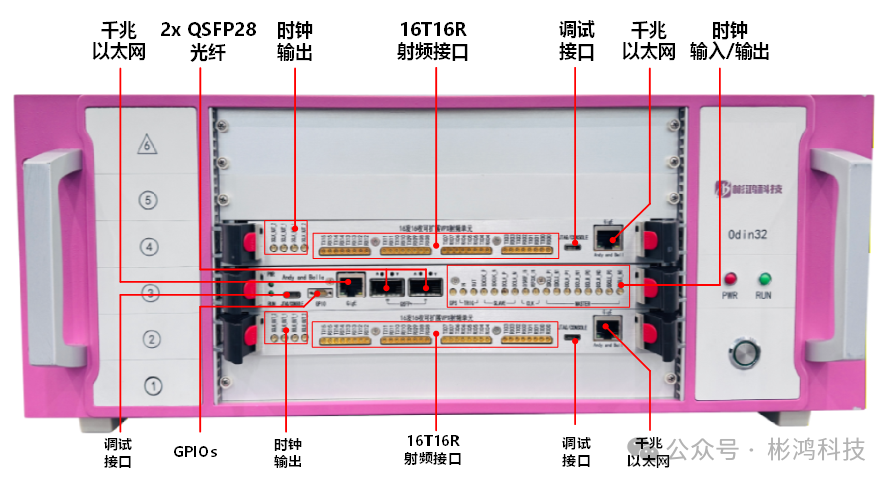

前面板提供32 路 16T16R 射频接口、时钟输入 / 输出、GPIO、调试接口等，配备千兆以太网、2×QSFP28 高速光口，满足超大规模阵列信号收发、多设备级联同步与超高速数据传输需求。
-
超大规模多通道：整机 32 路收发通道（双 16T16R 射频模块），支持大规模相控阵天线阵列，可灵活扩展通道数量，适配超大阵列场景；
-
全链路同步设计：时钟输入 / 输出、多组时钟输出接口，保障多模块、多设备的时间 / 频率 / 相位一致性，支持分布式系统级联；
-
AI 算力原生集成：内置 GPU 加速模块，可直接运行数字波束形成、信号调制识别、射频指纹、智能干扰等 AI 算法，实现端侧实时信号处理；
-
超高速大带宽：支持高频段大瞬时带宽信号处理，搭配 2×QSFP28 高速光口，满足 32 通道高速采样数据的实时传输需求。
行业应用
系统集成

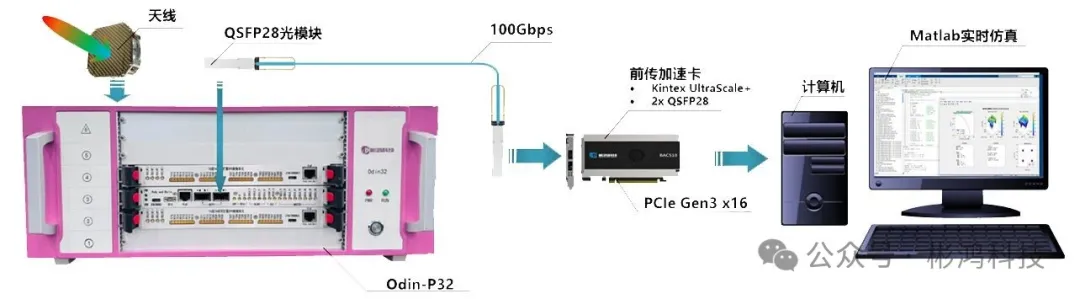

搭配前传加速卡将采集到的原始IQ数据低延迟、高带宽地传输至高性能计算平台进行复杂算法处理。

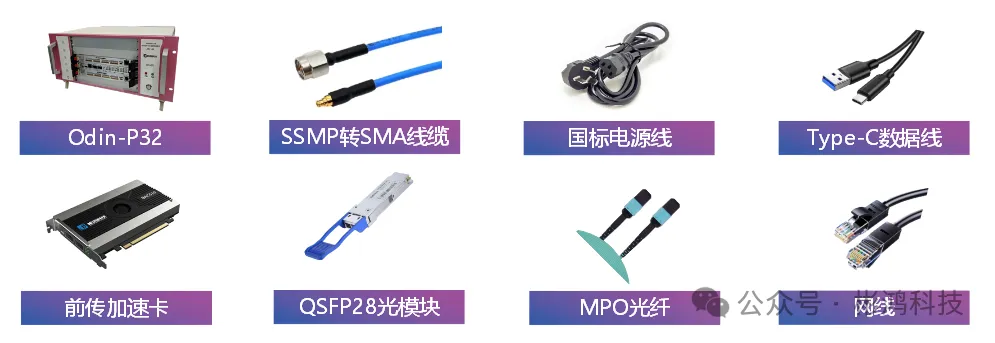

产品配件

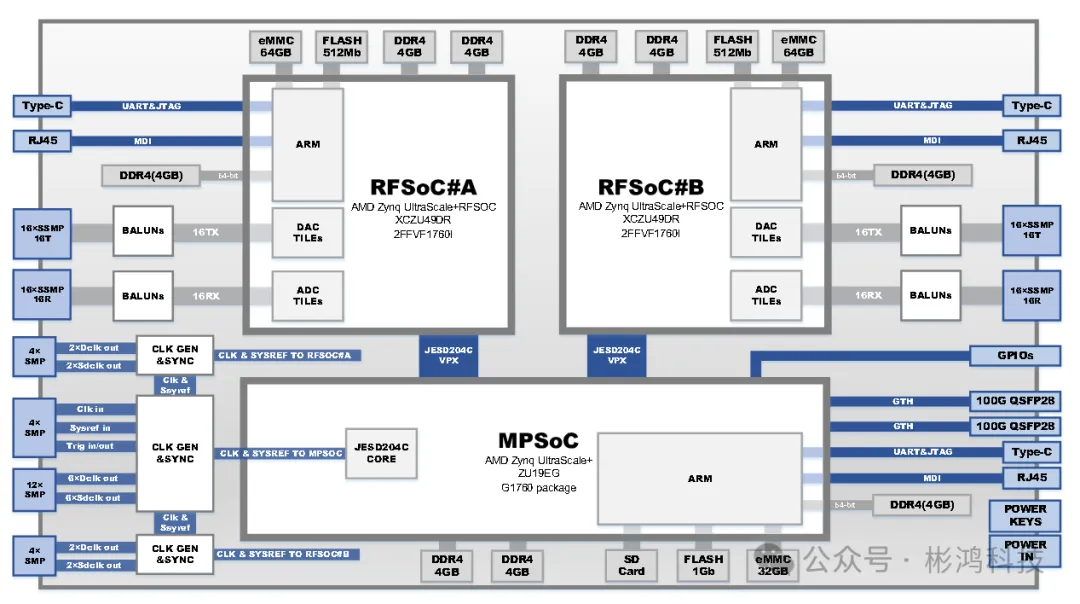

原理框图
软件支持
指标参数
|--------|-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| RFSoC | |---------------------------------------------------------------------------------------------------------------------| | * 四核Cortex®-A53，1.3GHz * 双核Cortex®-R5F，533MHz * System Logic Cells：930K * Total Block RAM : 38Mb * DSP Slices: 4272 | |
| 存储资源 | PS端： * 4GB DDR4，64bit 2.4GT/s * 64GB eMMC * 128MB QSPI Flash PL端： * 2x4GB DDR4，64bit 2.4GT/s |
| 接口配置 | PS端： * 1路RJ45千兆网 * 1个TF卡槽 * 1路Type-C USB3.0 * 1路USB转UART/JTAG调试口 PL端： * 2路100G QSFP28光纤接口 * 1路触发信号输入/输出接口 |
| 结构 | 尺寸：2U VPX机箱 重量：≤10Kg |
| 电源 | 供电：220V 50Hz 典型功耗：＜130W |
| RF-ADC | * 32通道 * 采样率最大2.4576GSPS * 分辨率14-bit |
| RF-DAC | * 32通道 * 采样率最大 9.83GSPS * 分辨率14-bit |
| 射频性能 | 射频通道： * 32T32R * 通道同步性±10PS 工作频段： * 1MHz～7.2GHz 工作带宽： * 单通道最大实时带宽1GHz * 全通道最大实时带宽30.72MHz 输出功率： * ≤-3dBm 输入功率： * ≤5dBm SFDR： * 78dBc @ 2GHz NSD： * -152dBm/Hz Phase Noise： * -94 dBc/Hz @1 kHz * -101 dBc/Hz @10 kHz * -109 dBc/Hz @100 kHz |
| 时钟 | * 支持外部参考时钟输入/输出接口 * 支持GPSDO模块扩展 * 板载压控OCXO 5ppb |

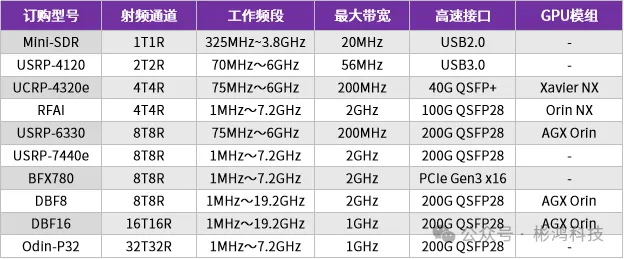

bhSDR系列硬件产品选型表
