短文标题： 50MHz 模式不是万能的：选太快冒振铃，选太慢方波变三角

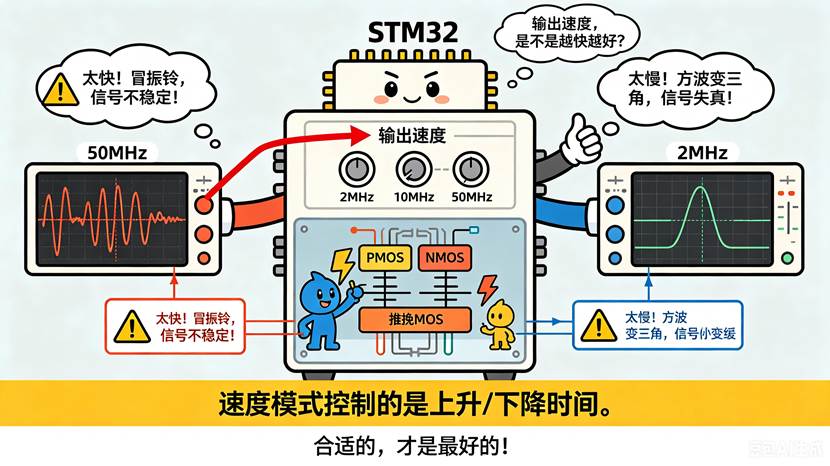

你有没有想过一个问题：STM32的GPIO配置里有个"输出速度"选项------2MHz、10MHz、50MHz。是不是选50MHz就一定最好？不是。速度不是越快越好。配太快冒振铃，配太慢方波变三角。速度模式控制的是上升/下降时间 GPIO输出级末级是推挽MOS管。速度模式控制的是栅极驱动电流------电流越大，输出电容充放电越快，上升/下降时间越短。

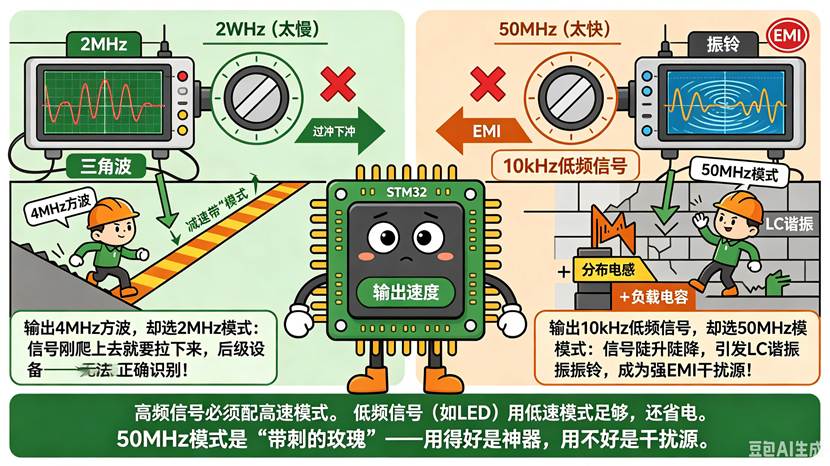

上升/下降时间是示波器上测得的10%~90%电压摆幅时间，不同负载电容下实际值会变化。选太慢：方波变三角，输出4MHz方波，却选2MHz模式：4MHz周期250ns，高电平125ns。上升时间约100ns，信号刚爬上去就要拉下来------示波器上看是三角波，后级设备无法正确识别高低电平。
高频信号必须配高速模式。 反之，2MHz模式驱动几十kHz信号（如LED）足够，还省电。选太快：振铃、EMI、过冲， 输出10kHz低频信号，却选50MHz模式：上升沿约5ns，非常陡。信号通路上的分布电感和电容形成LC谐振，在上升沿和下降沿产生振铃 ------过冲超过VCC、下冲低于GND，严重时损坏输入级ESD结构。即使不损坏，振铃也是强EMI源。50MHz模式是"带刺的玫瑰"------用得好是神器，用不好是干扰源。 怎么选？实测为准
不确定时，从10MHz开始试 ，用示波器看波形。上升沿太缓则升档，振铃明显则降档或在信号线上串22Ω~100Ω电阻阻尼。GPIO速度模式对功耗的影响，CMOS功耗：P = f × C_load × V²。频率越高、负载电容越大、电压越高，功耗越大。速度模式越高，驱动级内部充放电电流越大，功耗相应增加。电池供电设备优先选2MHz。
这个故事的启示 ，2MHz省电安静，10MHz够用，50MHz冲刺。不是越快越好，是"刚刚好"最好。 配错了，轻则信号畸变，重则满板子EMI。选之前先问自己：信号频率多少？负载是什么？走线多长？**写在最后，**50MHz模式不是"全功率模式"，是"高边沿速率模式"。不需要的时候别乱开。用示波器看一眼波形，心里就有数了。
（本文灵感源于于振南《新概念ARM32单片机》教程第3.1节、第3.2节、第3.15节。）
