简易串口版ADS-B接收机ADSB-SS01用户使用手册
目 录
一、设备简介 3
二、技术参数 4
三、接口说明 5
四、连接设备 7
五、设备指示灯 8
六、软件显示 8
七、订制 11
八、为什么选择我们 11

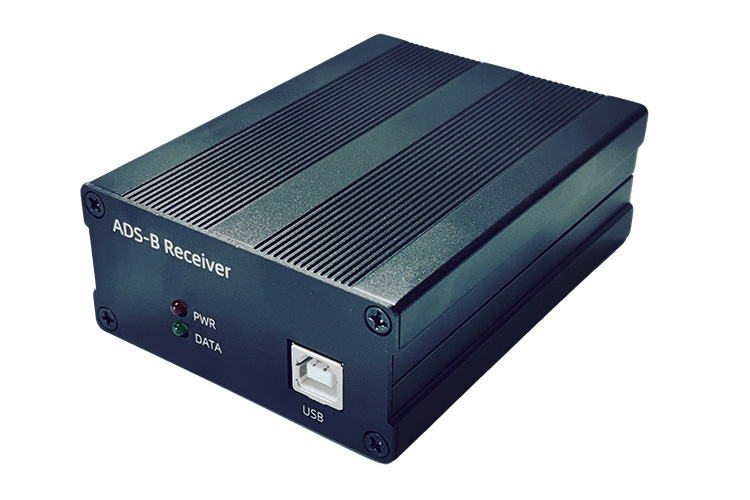

一、设备简介
ADSB-SS01是一款简单实用的ADS-B接收机，内置ADS-B接收和处理模块，可以通过USB、串口输出ADS-B原始报文，串口输出协议支持RS232、RS485。可以为用户提供ADS-B数据接收、处理和显示服务，可应用于民航飞行监视、机场管理、通用航空、低空监视、无人机监控、雷达标校、实验与教学等领域。
设备清单：
二、技术参数
主机：
ADS-B天线：
三、接口说明

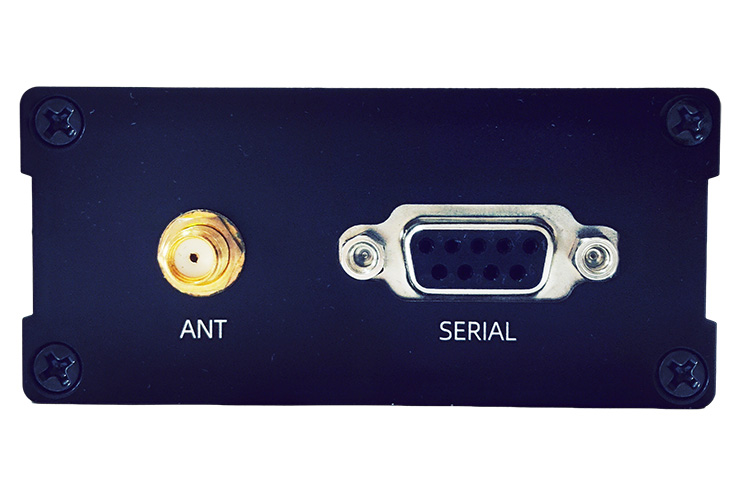

主机接口：
说明：默认数据输出接口是USB，如使用串口输出请联系我们。
USB / SERIAL 配置：

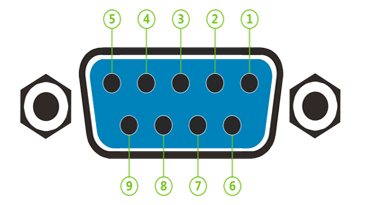

RS232接口线序说明：
RS485接口线序说明：
四、连接设备

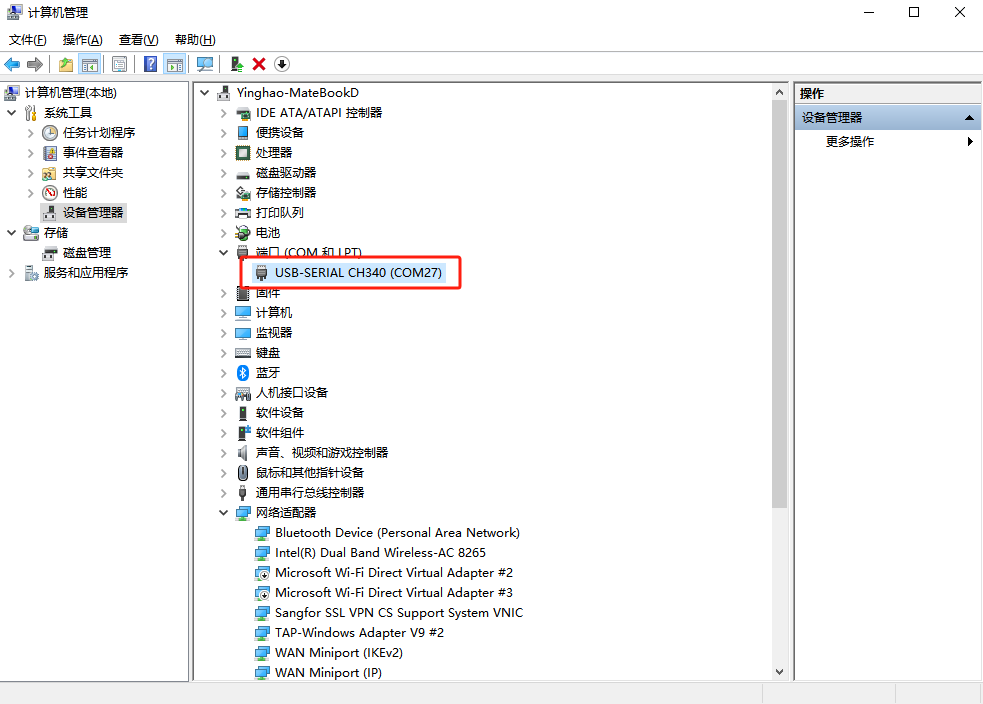

用USB数据线将ADSB-SS01 与电脑连接，电脑设备管理器会识别出USB-SERIAL CH340的COM端口。
在串口调试器中输入该COM端口的连接信息，连接后即可接收数据。
ADS-B原始报文接收：

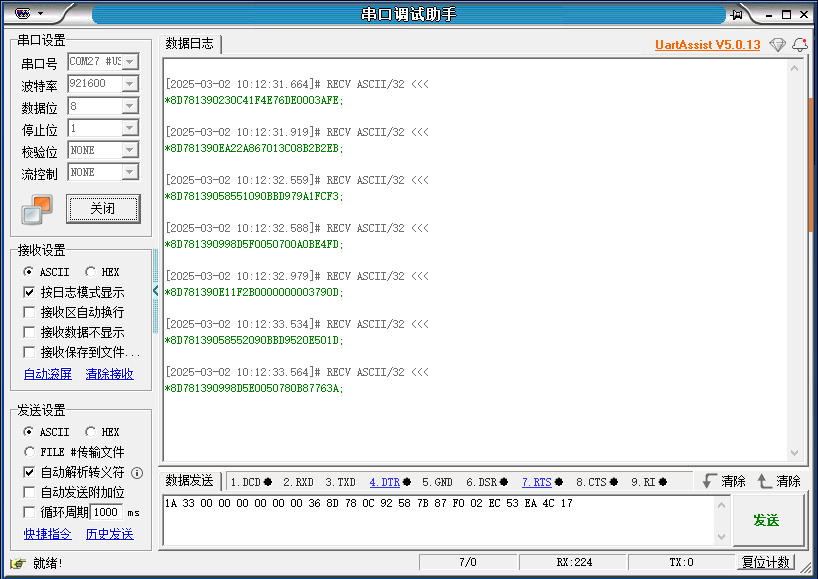

原始报文数据示例：
五、设备指示灯

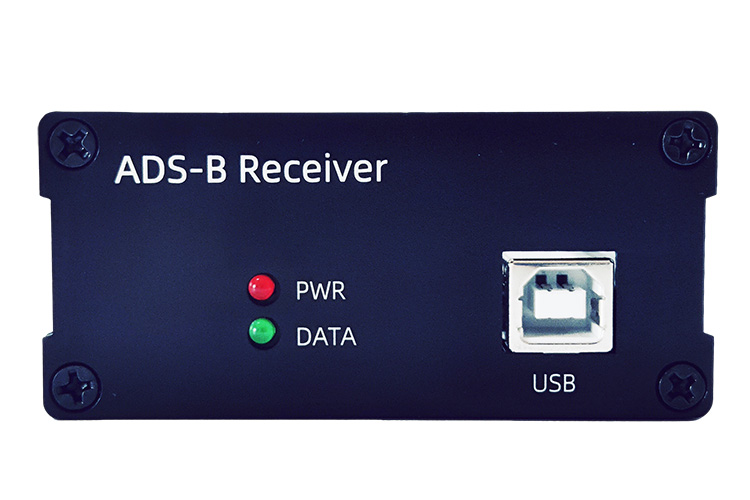

设备前面板有两个指示灯，分别是PWR跟DATA。
当通电后红色的PWR指示灯常亮；
当接收到ADS-B数据后，绿色的DATA指示灯闪烁。
六、软件显示
ADSB-SS01可以与ADS-B显示软件adsbScope进行连接，具体操作流程如下：
1、打开显示软件adsbScope，如：adsbscope27_256.exe

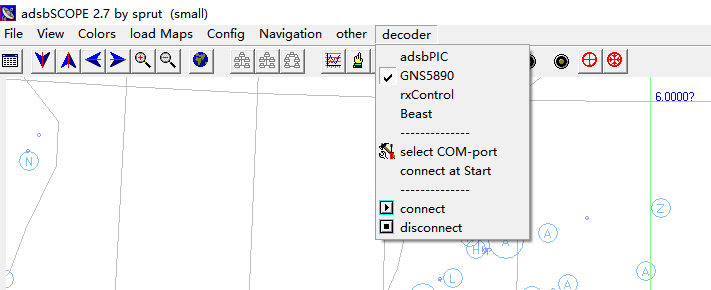

2、找到顶部的菜单decoder，选中菜单中的GNS5890。
3、点击菜单中的select COM-port
4、在弹出的窗口中，Port选择连接USB的对应的COM口，也就是前文中的COM27，Baudrate选择921600，点击OK按钮。
5、点击decoder菜单中的connect按钮，连接串口。
6、选择菜单Navigation中的goto Town or Airport...
7、在弹出的窗口里Towns下面的输入框里输入最近的机场英文名称，然后在下面的查询列表里选择该机场，点击右上角的关闭。

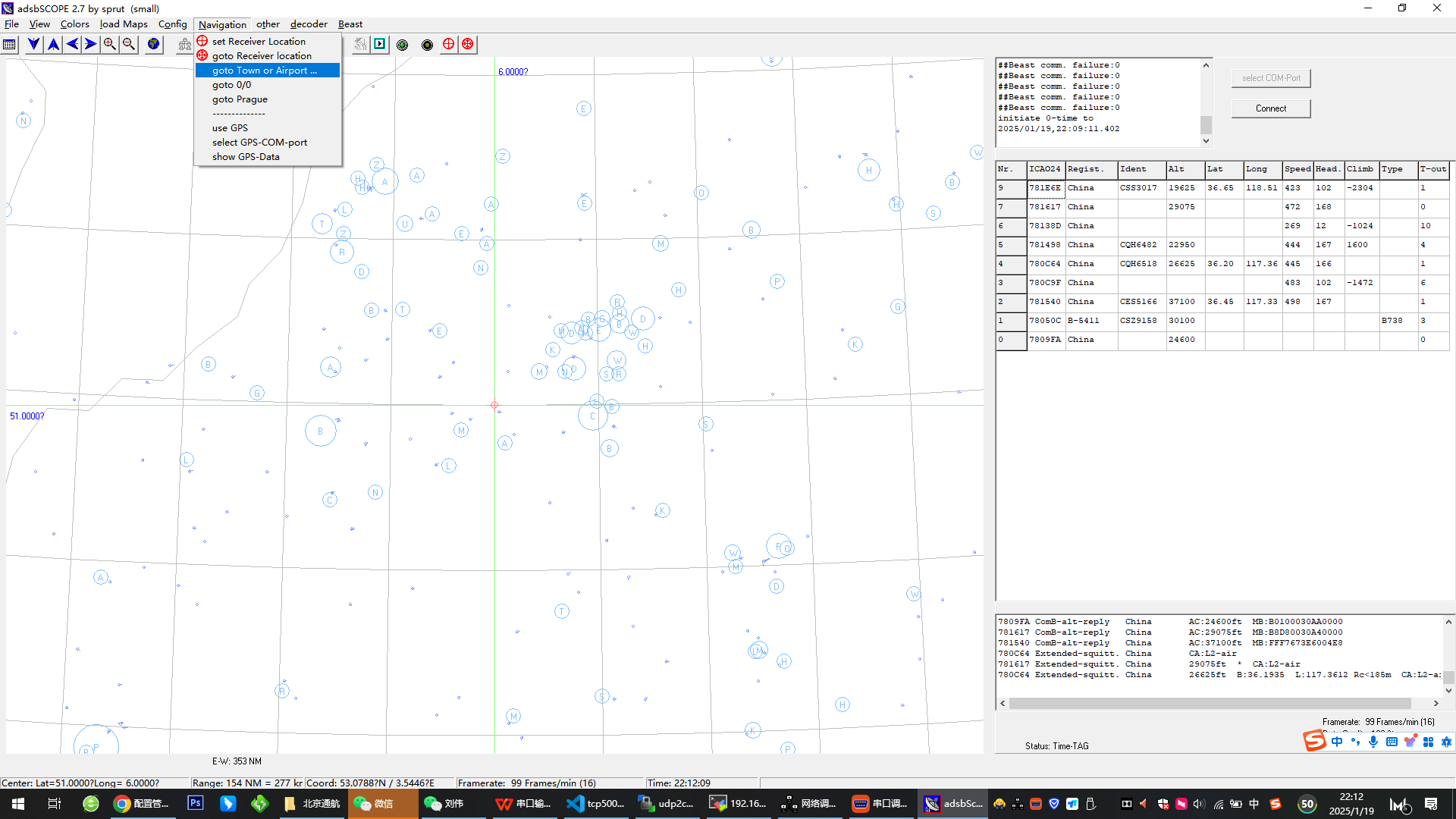

8、此时显示软件能够正常显示飞机位置。
七、订制
产品自主可控，支持各种订制：包括外观、logo、软件、硬件等，详细信息欢迎来询。
八、为什么选择我们
-
产品种类齐全，可覆盖用户对不同级别ADS-B地面站系统的需求。
-
产品安装使用简单，没有复杂的配置，也没有对技术和业务很高要求，简单易用。
-
售后服务完善，可为用户提供ADS-B产品和业务的技术支持，帮助用户更好的使用产品以达到用户的使用目的。
-
可提供后期对设备的远程升级，协助用户更好的使用最新的产品功能。
-
产品自主研发，可按照用户需求进行各种订制：包括外观、logo、软件、硬件、性能、功能等。
