新型电力系统建设的核心本质，是打破传统电网"单向输电、源随荷动、要素割裂"的固化模式，构建多能互补、双向互动、动态平衡、智能协同的现代化能源体系。源网荷储一体化作为新型电力系统的核心落地形态，彻底重构了传统能源生产、传输、消纳、存储的全链路逻辑。
区别于传统能源系统各环节独立运行、数据不通、调控脱节的孤岛式架构，现代化源网荷储系统形成了源、网、荷、储四层分层独立、全域联动协同的标准化全景架构。四层各司其职、权责清晰、深度耦合，共同实现能源最优生产、最优传输、最优消纳、最优存储，从根源上解决新能源波动大、并网难、消纳低、用电成本高、碳排偏高等行业痛点。本文全景拆解四层架构的定位、功能、核心设备、协同机制，深度剖析源网荷储一体化的底层架构逻辑。
一、传统能源架构痛点：四层割裂导致系统低效失衡
传统园区及工商业供用电体系，源、网、荷、储四大要素处于完全割裂状态，无统一调度、无数据互通、无协同联动，衍生出一系列结构性短板。
- 源侧无序：新能源装机分散、出力随机波动，无统一调控能力，高发时段功率盈余引发逆流越限，低谷时段出力不足依赖高价市电；
- 网侧被动：配电网仅承担简单输电功能，无智能调压、功率优化、潮流调控能力，面对新能源并网极易出现电能质量紊乱、台区红区超标；
- 荷侧僵化：用电负荷刚性固化，柔性资源无法激活，峰谷错配严重，电网调峰压力巨大；
- 储侧闲置：储能设备单一运行，仅简单充放电，无法适配源荷动态变化，调峰、套利、稳压价值无法充分发挥。
简言之，传统架构是"四层孤立、被动运行"，现代一体化架构是"四层协同、主动最优"，四层协同重构是能源体系升级的核心关键。
二、系统全景架构总览：四层分层、全域闭环协同

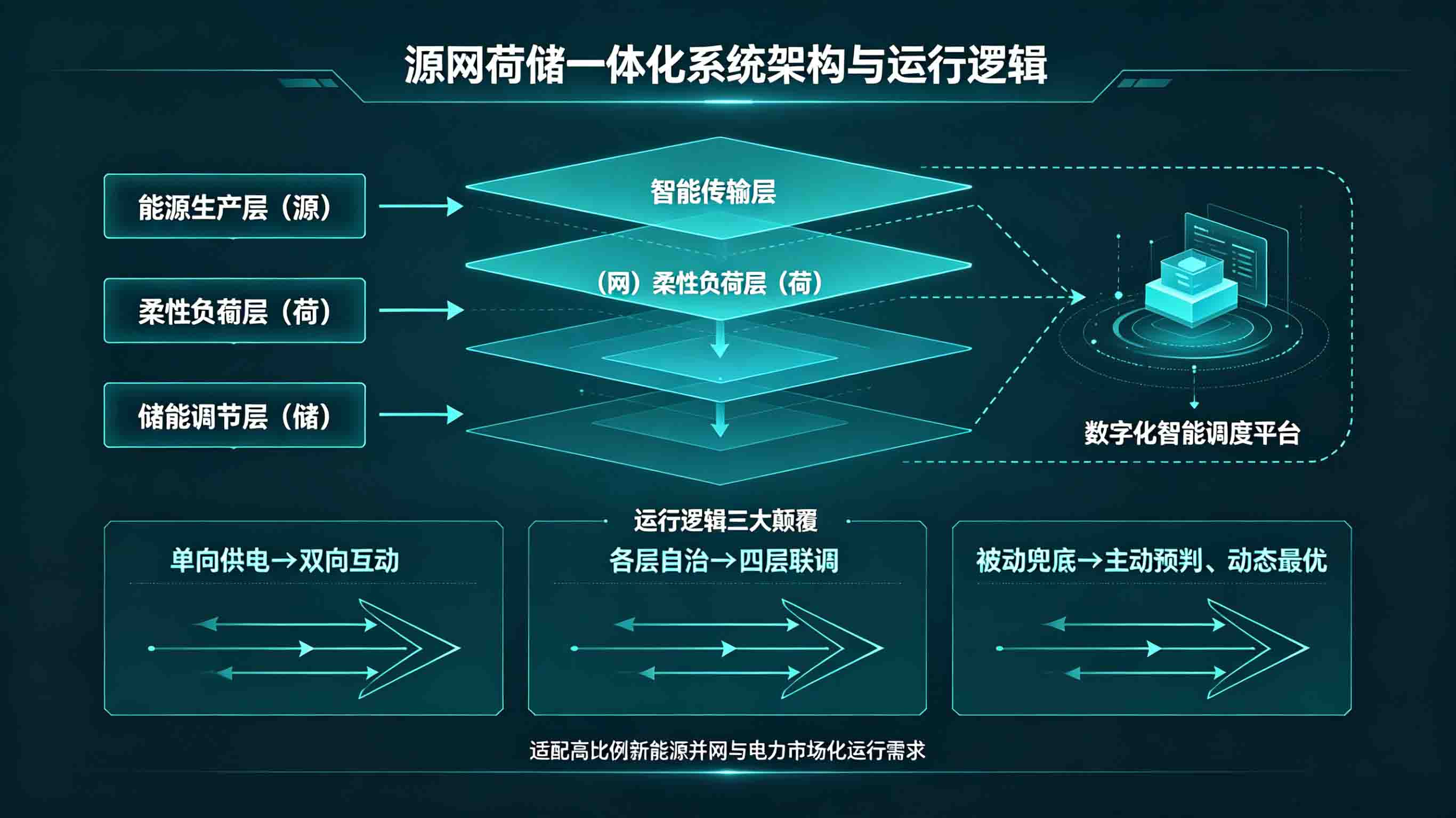

完整的源网荷储一体化系统:1.3.7-5.0.0.4-6.2.0.0，由**能源生产层（源）、智能传输层（网）、柔性负荷层（荷）、储能调节层（储）**四层物理架构，搭配数字化智能调度平台构成闭环体系。四层架构自上而下、层层联动、相互赋能，形成"源有可控、网有可调、荷有可柔、储有可衡"的全域能源平衡系统。
整体运行逻辑实现三大颠覆：一是从"单向供电"变为"双向互动"；二是从"各层自治"变为"四层联调"；三是从"被动兜底"变为"主动预判、动态最优"，全面适配高比例新能源并网与电力市场化运行需求。
三、四层架构深度拆解：定位、设备与核心能力
（一）源层：清洁能源生产层，系统能量供给底座
架构定位：作为系统最基础的能源输入端口，是实现绿电替代、低碳减排的核心载体，承担全域能源生产职能。
核心组成：以分布式光伏、分散式风电为主体，配套微型燃气轮机、备用柴油发电机等可调电源，覆盖园区、工商业、台区所有分布式新能源装机。
核心能力与技术配置 ：源层核心是实现新能源可观、可测、可控、可调。通过四可智能调控装置、逆变器集群调控设备，实时采集新能源出力数据，结合气象预测模型预判出力波动，实现光伏、风电功率柔性微调。常态下最大化满发增效，波动时段精准限发稳压，彻底解决新能源间歇性、随机性带来的并网超标、弃光弃风问题，为系统提供稳定、清洁、可控的绿色能源输入。
运行目标：清洁替代、稳定出力、可控可调、高效生产。
（二）网层：智能配电网传输层，系统协同枢纽中枢
架构定位：衔接源、荷、储三层的核心枢纽，是能源传输、功率调配、数据交互、指令下发的关键载体，决定系统整体稳态运行能力。
核心组成：智能开关柜、变压器、高低压配电线路、边缘网关、通讯网络、并网测控装置、电能质量治理设备。
核心能力与技术配置 ：传统电网仅具备输电功能，一体化智能网层实现输电、调压、控流、交互、调度五大复合能力。依托高速5G专网、光纤通讯实现全域数据实时互通；通过无功补偿、柔性调压、潮流优化技术，平抑电压波动、治理谐波畸变；承接平台调度指令，统筹源侧出力、储侧充放、荷侧调节，精准分配功率流向，杜绝反向逆流与台区超标，保障全网电能质量稳态合规。
运行目标：安全传输、智能调压、潮流可控、枢纽联动。
（三）荷层：柔性用电负荷层，系统平衡调节主体
架构定位：能源消纳终端，是实现源荷匹配、削峰填谷、电网互动的核心柔性资源，也是市场化需求响应的核心执行载体。
核心组成：分为刚性负荷与柔性负荷两大类。刚性负荷为工业核心生产设备、基础民生用电；柔性负荷包含工商业可中断设备、楼宇中央空调、照明辅助负荷、充电桩集群、恒温温控设备等可调资源。
核心能力与技术配置 ：荷层核心价值是打破用电刚性，实现柔性可调、主动适配。通过负荷精细化建模、智能辨识技术，区分各负荷可调容量、响应速度、安全阈值；依托需求响应机制、负荷聚合技术，高峰时段自主降载削峰、低谷时段错峰填谷，动态匹配新能源出力节奏。同时可参与电网需求响应、辅助调峰，将闲置负荷资源转化为增量收益，实现用电侧从"成本消耗"向"节能增值"升级。
运行目标：柔性适配、错峰增效、双向互动、市场化增值。
（四）储层：储能平衡调节层，系统动态缓冲核心
架构定位：全域能源的"蓄水池与稳定器"，弥补新能源间歇性、负荷波动性短板，是实现系统动态平衡、应急保供、峰谷套利的核心调节资源。
核心组成：电化学储能、飞轮储能、共享储能、备用储能系统，配套PCS变流器、储能管理系统（BMS）、智能调控终端。
核心能力与技术配置 ：储层具备削峰填谷、平抑波动、应急备供、功率平衡四大核心能力。光伏高发、负荷低谷时储能充电，消纳富余绿电、杜绝弃光；用电高峰、新能源不足时储能放电，替代高价市电、降低用电成本；针对源荷瞬时波动，快速响应平抑功率震荡，稳定电网工况；电网故障、检修时切换孤网模式，保障核心负荷不间断供电。同时配合四层联动策略，精准适配全网供需变化，最大化发挥储能经济价值与稳网价值。
运行目标：时空平移、动态平衡、稳压兜底、降本增收。

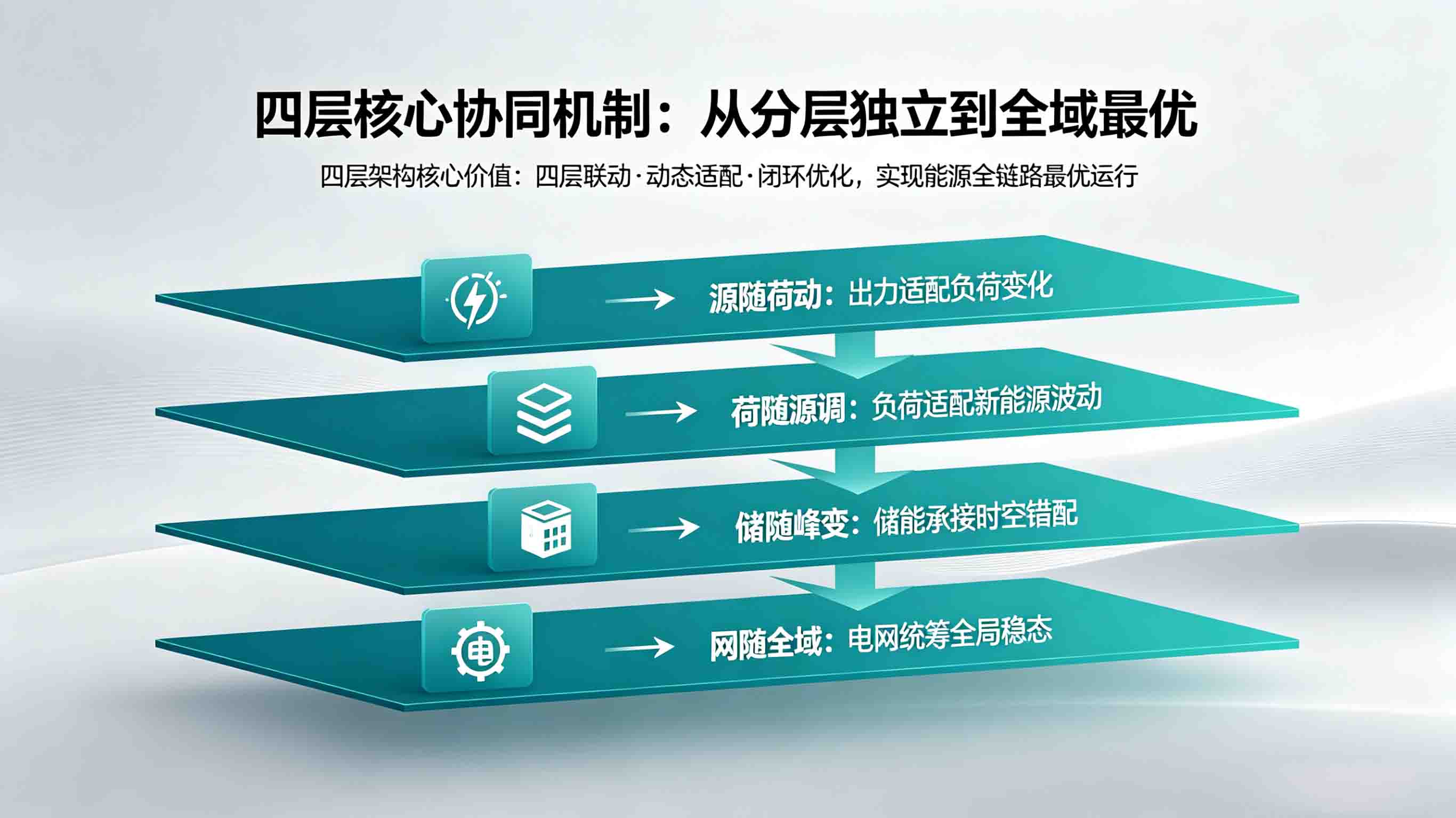

四、四层核心协同机制：从分层独立到全域最优
四层架构的核心价值不在于分层设备堆砌，而在于四层联动、动态适配、闭环优化的协同机制，彻底实现能源全链路最优运行。
1. 源随荷动：出力适配负荷变化
依托高精度负荷预测数据，源层新能源出力动态跟随荷侧用能变化。负荷高峰最大化释放绿电出力，负荷低谷通过柔性限发匹配消纳能力，从源头减少功率盈余与弃光浪费，实现源荷初步匹配。
2. 荷随源调：负荷适配新能源波动
针对光伏、风电瞬时波动，荷侧柔性负荷快速响应调整用电功率，新能源高发时段扩容消纳、波动时段缩减负荷，主动适配源侧出力变化，解决源荷错配核心矛盾。
3. 储随峰变：储能承接时空错配
储能层作为中间缓冲环节，承接源荷时空失衡问题。峰谷电价差、源荷盈亏差驱动储能智能充放，平抑全网功率波动，填补供需缺口，实现能源时空平移。
4. 网随全域：电网统筹全局稳态
网层作为中枢，实时统筹源、荷、储三层运行状态，动态优化潮流分布、调节电压无功，统一调度四层资源，解决局部调控冲突、工况震荡问题，保障全域系统长期稳态合规运行。
五、四层协同架构的底层技术支撑
四层高效协同离不开数字化、智能化技术底座支撑，四大核心技术筑牢一体化运行根基。
- 一是高精度预测技术，AI源荷预判模型提前锁定出力与负荷趋势，实现前置调控；
- 二是边缘柔性调控技术，毫秒级响应、梯度化微调，保障工况平滑稳定；
- 三是全域数据互通技术，打通四层数据孤岛，实现数据同源、策略同步；
- 四是区块链可信存证技术，保障交易、调控、能耗数据真实可溯，支撑市场化合规运行。
六、四层协同架构的核心落地价值
- 第一，安全合规升级，彻底解决光伏逆流、电压越限、台区红区等并网难题，电能质量全面优化，适配电网严苛管控标准；
- 第二，经济效能最大化，绿电就地消纳、储能峰谷套利、需求响应增收，综合用能成本下降15%-30%；
- 第三，低碳合规可控，大幅提升绿电渗透率，精准压降碳排放，轻松适配双碳考核与绿色评级；
- 第四，供电稳定性提升，并网稳态运行+应急孤网备供双模式，杜绝生产停工损失；
- 第五，资产价值增值，盘活光伏、储能、柔性负荷闲置资源，实现能源资产从成本项向收益项转型。
七、适配落地场景

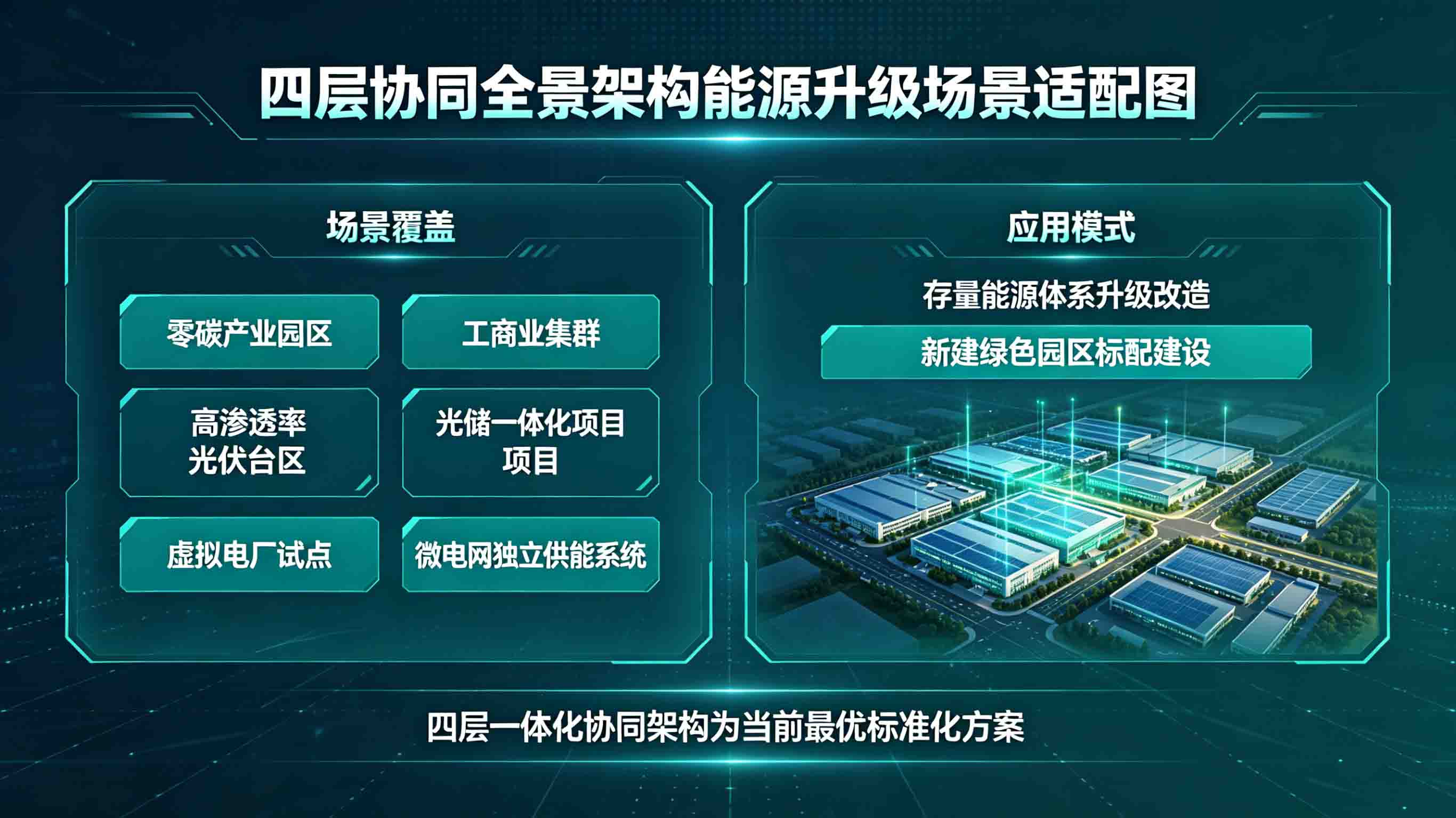

该四层协同全景架构广泛适配各类能源升级场景，涵盖零碳产业园区、工商业集群、高渗透率光伏台区、光储一体化项目、虚拟电厂试点、微电网独立供能系统。无论是存量能源体系升级改造，还是新建绿色园区标配建设，四层一体化协同架构均为当前最优标准化方案。
源网荷储一体化的核心精髓，绝非光伏、储能、负荷、电网设备的简单叠加，而是源、网、荷、储四层架构的深度融合、智能协同、全域最优。源层保供给、网层保通畅、荷层保适配、储层保平衡，四层各司其职、互补联动，彻底颠覆传统粗放、割裂、被动的能源运行模式。
在新型电力系统与双碳战略纵深推进的背景下，四层协同架构已成为智慧能源体系的标准底座，是园区、企业实现降本增效、低碳合规、安全稳运、资产增值的核心路径，持续引领能源产业向智能化、精细化、市场化、低碳化高质量转型。
