一、基础定义、作用、工作原理

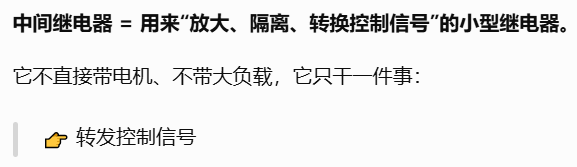

1. 什么是中间继电器
中间继电器属于电磁式控制类低压电器，本质是小容量电磁开关，线圈通弱电控制多路强弱电触点，常用于电气控制回路，不直接驱动大功率负载，用来信号中转、触点扩容、回路扩展、电气隔离。
2. 四大核心作用
它在电路中的角色（核心理解）
你可以把它理解成：
⚡ "电气信号的中转站 / 信号扩音器 / 多开关复制器"
- 触点扩容：接触器、热继电器辅助触点容量小、数量少，用中间继电器扩充触点容量，驱动指示灯、电磁阀、报警器等小负载。
- 触点数量扩展：单个电器只有 1-2 组辅助触点，中间继电器常用 4 组、8 组触点，实现一路信号同时控制多路回路。

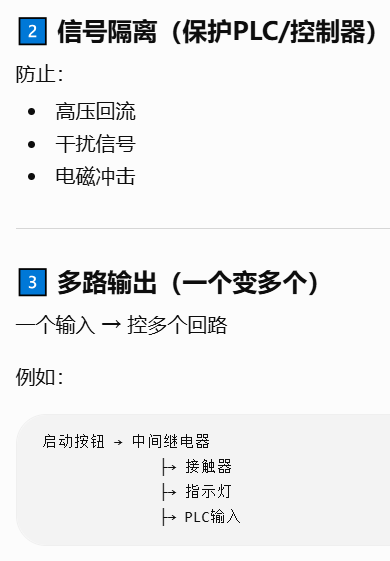

- 电压 / 信号隔离：用低压直流线圈控制交流触点，强弱电分开，避免干扰、防止控制回路烧毁。
- 电气自锁、互锁、延时过渡：配合按钮、接触器实现自锁启停、正反转互锁、信号中转传递。

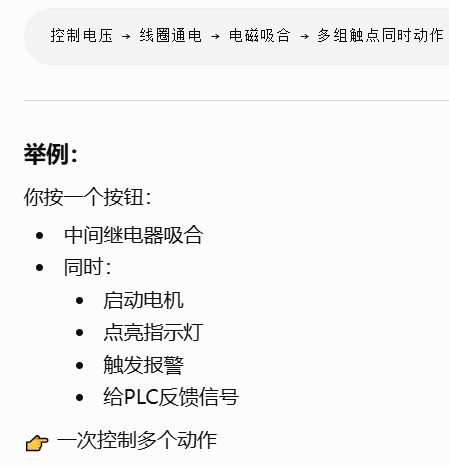

3. 工作原理
- 线圈两端施加额定工作电压（AC220V/AC380V/DC24V 最常用），线圈产生电磁吸力；
- 电磁铁吸合衔铁，带动所有触点动作：常开触点闭合，常闭触点断开；
- 线圈断电，电磁吸力消失，弹簧拉动衔铁复位，所有触点恢复原始状态。
二、结构分类与引脚识别

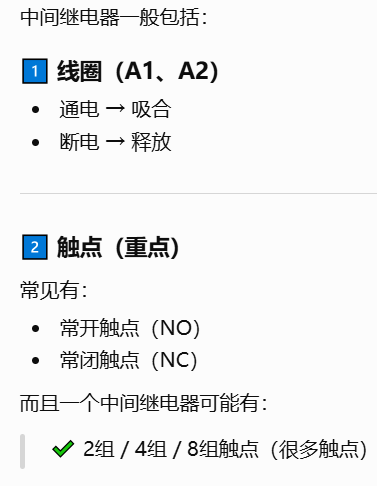

1. 内部结构
电磁线圈、静铁芯、动铁芯（衔铁）、复位弹簧、常开触点、常闭触点、接线底座。

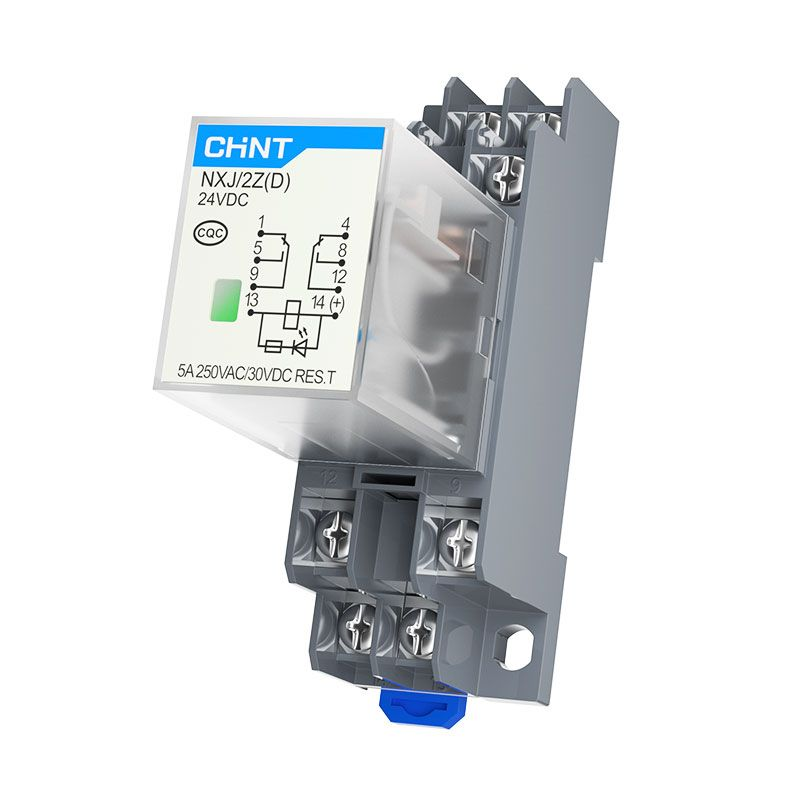

2. 常用规格引脚（8 脚、14 脚最常用）
（1）8 脚中间继电器（2 开 2 闭）
- 线圈引脚：13、14（不分正负，交流随便接；直流区分正负极）
- 第一组触点：1（常闭）、5（公共端）、9（常开）
- 第二组触点：2（常闭）、6（公共端）、10（常开）
（2）14 脚中间继电器（4 开 4 闭，工控最常用）
- 线圈：13、14
- 4 组独立触点，每组：公共端 + 常开 + 常闭，可独立控制不同回路。
3. 触点类型
- 常开触点（NO）：线圈不通电时断开，线圈吸合后闭合
- 常闭触点（NC）：线圈不通电时导通，线圈吸合后断开
- 公共端（COM）：每组触点的公共接线点，必须接线
4. 常用分类
- 按线圈电压：交流 AC220V、AC380V；直流 DC24V、DC12V、DC48V（工控直流 24V 最多）
- 按触点组数：8 脚（2 组）、11 脚（3 组）、14 脚（4 组）
- 按安装方式：插拔式底座导轨安装、PCB 焊接式、小微型继电器
三、关键电气参数（选型必看）
中间继电器常见：
- DC 24V（PLC常用）
- AC 220V（老式控制柜）
- 线圈额定电压：必须和控制回路电压一致，电压偏高烧线圈，偏低无法吸合。
- 触点额定电压、额定电流：常见 AC250V 5A/10A，代表每组触点最大承载电流，严禁超负载。
- 触点形式：几组常开几组常闭。
- 绝缘电压、机械寿命、电气寿命：机械吸合可达千万次，带负载电气寿命几十万次。
- 触点类型：阻性负载、感性负载（电磁阀、接触器线圈属于感性，建议加装续流二极管 / 阻容吸收）。

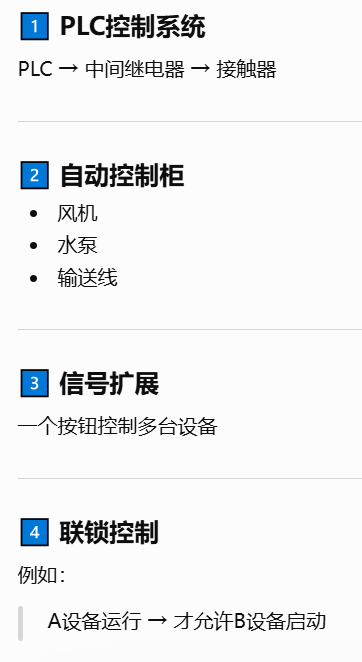

四、典型应用场景
1. 触点扩容应用
热继电器、小型断路器辅助触点电流小，无法直接带报警灯、蜂鸣器，用中间继电器中转，热继触点控制中间继电器线圈，中间继电器触点驱动报警负载。
2. 多回路同步控制
一个启动信号，同时控制风机、水泵、指示灯多路设备，只用一路信号驱动中间继电器，多路触点分别控制各个回路。
3. 强弱电隔离

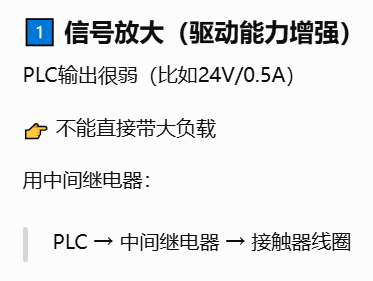

PLC 直流 24V 输出端子驱动中间继电器线圈，继电器交流触点控制接触器线圈，保护 PLC 模块不被强电冲击烧毁。
4. 自锁控制
利用自身常开触点并联在启动按钮两端，实现松开按钮保持线圈持续得电。
5. 电气互锁
两个中间继电器常闭触点互相串接在对方线圈回路，保证同一时间只能一个继电器吸合，常用于电机正反转、双向阀门控制，防止短路。
6. 信号中转、远距离传输
控制柜远距离信号传递，通过中间继电器隔离减少线路压降、电磁干扰。
五、标准接线规则
- 线圈 13、14 只接控制电源，严禁接入主回路大功率电源；
- 每组触点必须接公共端 COM，再根据需求接常开或常闭；
- 直流线圈务必区分正负极，接反不会吸合，频繁反接容易损坏线圈；
- 驱动接触器、电磁阀等感性负载时，直流线圈两端反向并联续流二极管，交流线圈并联阻容吸收器，抑制反向电动势击穿触点。
六、安装规范
- 搭配专用插座底座，导轨卡扣安装，方便故障时直接插拔更换继电器；
- 远离变频器、加热设备等高温、强电磁干扰元器件；
- 接线紧固，虚接会导致触点打火烧蚀、继电器频繁误动作；
- 多只继电器并排安装预留散热间隙，避免高温加速线圈老化。

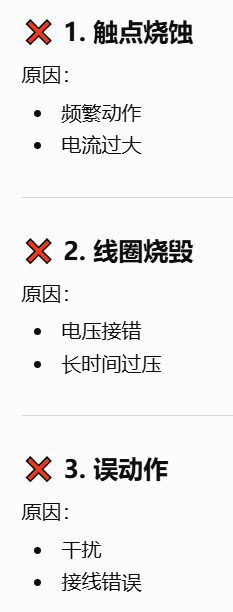

七、常见故障、原因与处理方案
故障 1：线圈通电，继电器不吸合
- 线圈电压不对、电压偏低；
- 线圈内部断路、接线虚接；
- 衔铁卡滞、异物卡住铁芯；
- 直流线圈正负极接反。
故障 2：线圈断电，触点无法复位
- 触点电弧熔焊粘连；
- 复位弹簧疲劳失效；
- 铁芯油污粘连无法分开。
故障 3：频繁吸合断开、触点打火严重
- 负载电流超过触点额定电流；
- 感性负载未加吸收装置，反向电压击穿触点；
- 接线松动，接触电阻过大发热打火。
故障 4：线圈频繁烧毁
- 供电电压长期高于线圈额定电压；
- 线圈受潮、绝缘老化短路；
- 环境温度过高散热差。
八、选型步骤
- 确定控制回路电压，选择对应线圈规格（AC220V/DC24V）；
- 统计需要几路控制回路，选择 8 脚 / 14 脚等触点组数；
- 计算每路负载工作电流，必须小于继电器触点额定电流；
- 感性负载优先选用带灯、带吸收回路的中间继电器；
- 工控场景优先选导轨插拔式带底座型号，方便检修更换。
九、易混知识点区分
1. 中间继电器 VS 交流接触器
- 中间继电器：触点容量小（5A/10A），用于控制回路信号中转，不直接带电机主回路；触点数量多。
- 交流接触器：主触点电流大，用来通断电机主回路，辅助触点少，主要负责大功率负载启停。
2. 中间继电器 VS 时间继电器
中间继电器瞬时动作，通电立刻吸合、断电立刻复位；时间继电器可以延时吸合 / 延时断开，用于时序控制。
十、使用安全禁忌
- 禁止用中间继电器主触点直接驱动三相电机等大功率负载；
- 触点严禁超额定电流使用，极易出现触点粘连短路；
- 潮湿、腐蚀性环境需选用密封型继电器；
- 线圈不要频繁通断，会大幅缩短电气使用寿命；
- 禁止在继电器工作时直接插拔，容易产生电弧击穿触点与线圈。
