项目背景：
最近有一个新的项目，然后有几个机械手要设计。之前的方案都是给每一个机械手配置一个K箱子，里面放一个ET200SP和一些端子，为了收集机械手上面的急停安全信号和气缸磁性开关的输入信号。
但是这次想做点不一样的。
就是省掉这个K箱，直接使用festo的阀岛。来收集现场的急停和开关信号。这样就省去了一个K箱子的成本。
然后设计的时候就要考虑festo 输入模块和输出模块的数量。就需要明确一个问题了。那么一个festo阀岛最多可以带多少个模块？
**需要解决的问题:**一个festo阀岛最多可以带多少个模块？

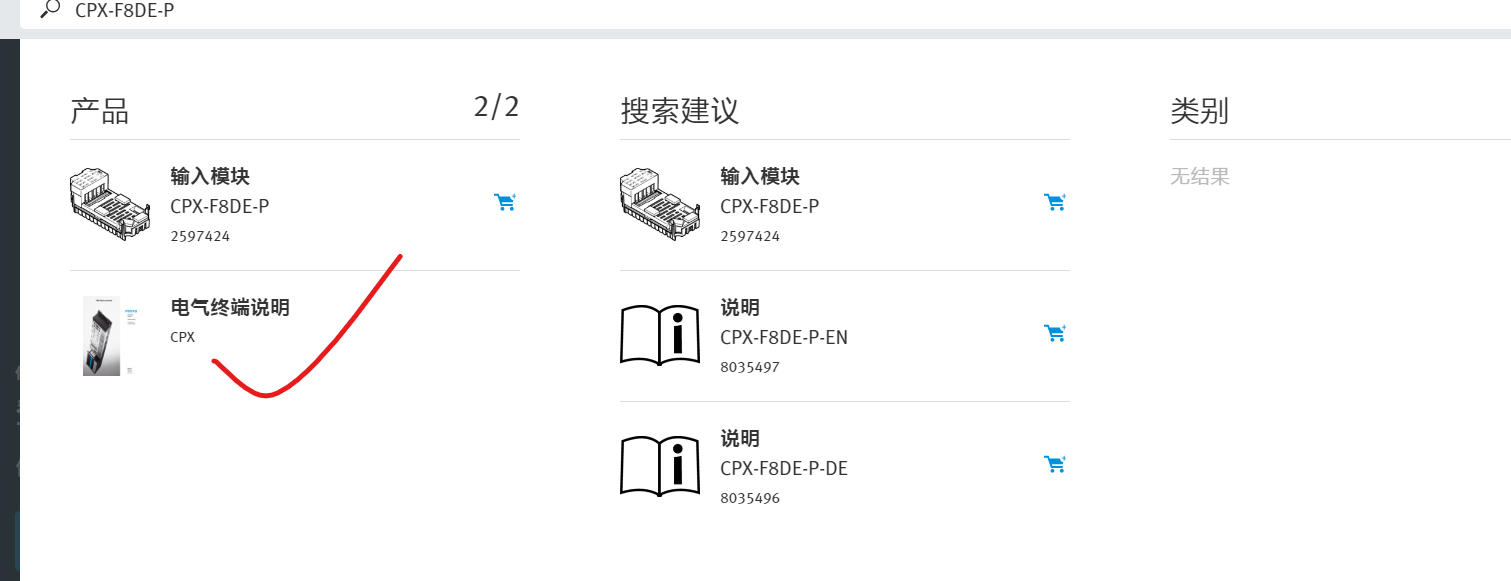

解决过程:查手册
1、硬件模块总数限制（CPX 通用规则）
标准 CPX 阀岛整套电气侧最多 11 个电气模块位，分配规则：
- 必占 1 块：总线节点（CPX-FBxx）
- 剩余最多 9 个自由插槽，用于所有 I/O 模块（输入、输出、安全模块 CPX-F8DE-P、模拟量等混合）Festo
也就是说：只装 CPX-F8DE-P、不搭配任何其他 I/O 模块时，最多可以放 9 块。
2、安全模块本身无单独数量上限
CPX-F8DE-P 是 Profisafe 安全 8DI 模块，手册无单独限制该型号最多几块，约束来自两点：
- 物理插槽：上限 9 个 I/O 槽位
- 总线地址容量：单模块占 6Byte 输入地址，标准 CPX 总线节点最大 512 输入位（64Byte） 9 块仅占用 54Byte 输入，远低于 64Byte 地址上限，地址不会超限。
3、常见实际场景举例
- 场景 1：纯安全输入，无普通 I/O → 最多 9 块 CPX-F8DE-P
- 场景 2：搭配普通 8DE/8DA 模拟量模块，每多 1 块普通模块，就少 1 块 F8DE-P 例：2 块普通 I/O → 最多 7 块 CPX-F8DE-P
- 场景 3：带 CPX-FEC 控制器、CTEL IO-Link 主站等功能模块，同样占用 9 个 I/O 槽位，会挤占 F8DE-P 数量
4、补充边界说明
- 气动接口（阀底座）不占用电气模块槽位，不影响 I/O 模块数量；
- 塑料互联块、金属互联块不能混装，但不改变 9 个 I/O 槽上限；
- 如需超过 9 块安全输入，只能用第二组独立 CPX 阀岛或 CTEL 远程 I/O 扩展。
总结
单台 CPX 阀岛，全部插槽只配 CPX-F8DE-P 安全输入模块时，最大可配置 9 个。不受模块种类限制。
总结和启发：
这个思路还是不错的，节省了一个k箱。
