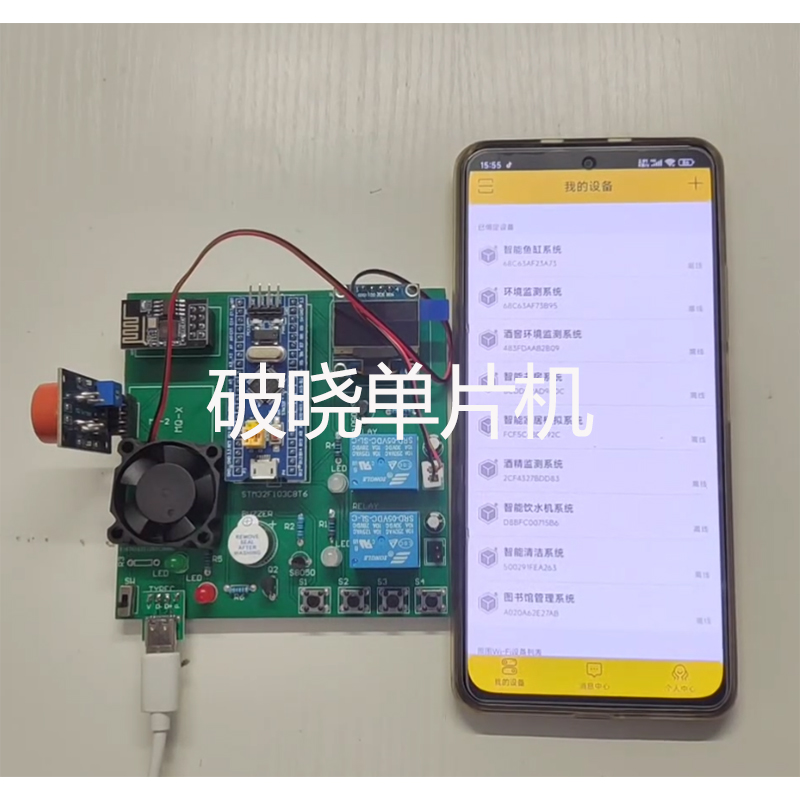

一、项目成品图片
哔哩哔哩视频链接：
https://www.bilibili.com/video/BV1cKVj6nEZk/?spm_id_from=333.1387.upload.video_card.click
资料分享看文章末尾
二、项目功能简介
1.主要器件组成
本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+OLED屏幕电路+MQ-3酒精传感器电路+继电器模块电路+蜂鸣器电路+风扇电路+按键+电源电路组成。
2.功能详解
1、环境采集：MQ-3酒精传感器采集酒精浓度情况。
2、屏幕显示：OLED屏幕显示当前酒精浓度、风扇风机状态、阀门状态、酒精检测情况信息
3、酒精采集：通过ADC接口定时采集酒精传感器输出信号，将采集到的电压信号转换为酒精浓度值。
4、阈值设定：支持用户通过按键或远程通信设定不同级别的酒精浓度阈值（如安全阈值、报警阈值、危险阈值）。
5、超标报警：酒精浓度与设定阈值进行比较，判断是否超标。当浓度超标时，立即触发声光报警（如蜂鸣器、LED灯闪烁）。
6、低功耗休眠：在无报警且长时间无操作时，自动进入低功耗模式（如睡眠、停机模式）。
7、唤醒机制：按键和报警方式唤醒系统。
8、远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围。

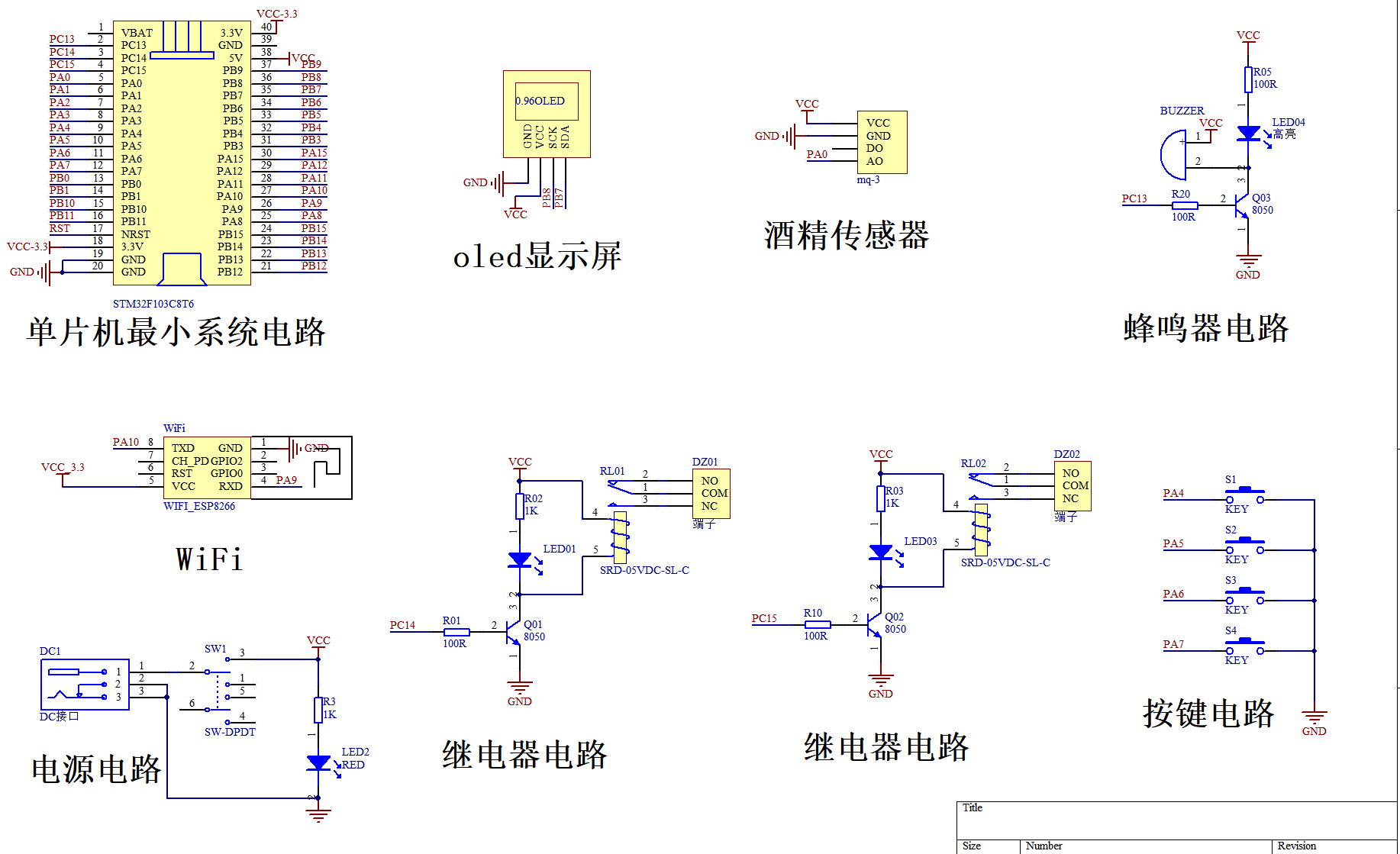

三、项目原理图设计

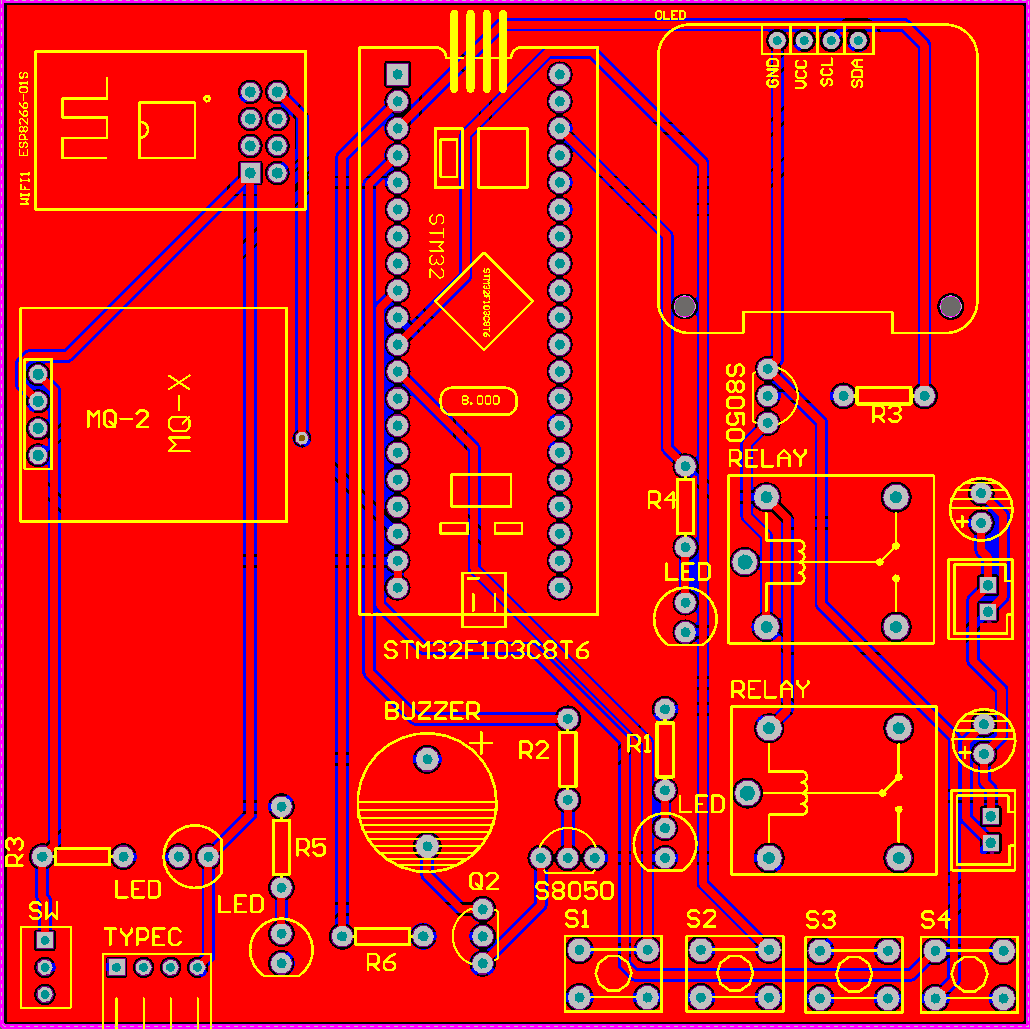

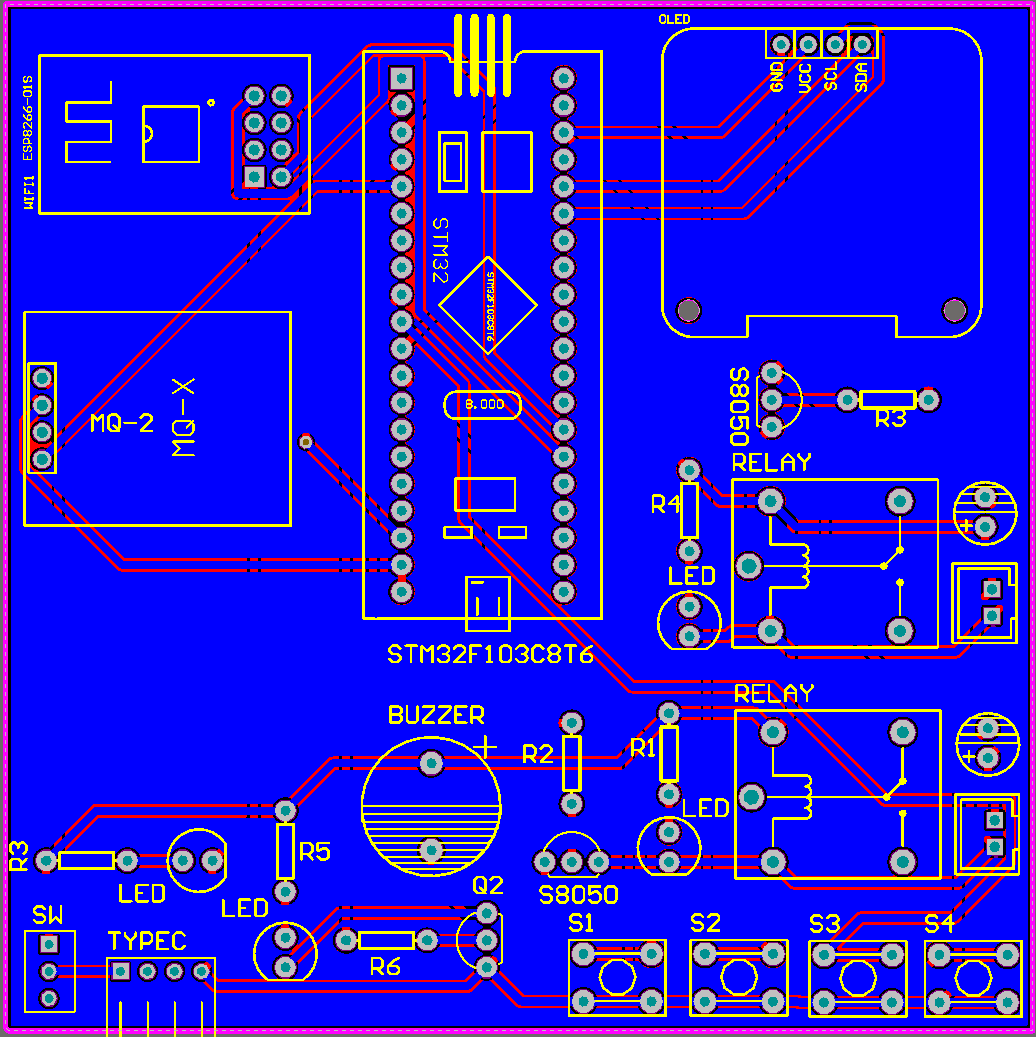

四、项目PCB硬件设计
五、项目程序设计
#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "oled.h"
#include "timer.h"
#include "adc.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "DHT11/dht11.h"
#include "beep.h"
#include "led.h"
#include "mq3.h"
#include "relay.h"
/****************破晓电子工作室*******************
*** 破晓单片机
*** 项目:STM32智能酒精检测系统
*** BILIBILI:破晓单片机
*** 小红书:破晓单片机
*** 授权IP:破晓单片机
*** 淘宝:破晓单片机
*** 淘宝:破晓电子
*** 版本:V01.01
*** MCU:STM32F103C8T6
******************破晓单片机***********************/
//显示界面
CaiDanJieGouTi KeyTab[SIZE_CAIDAN]=
{
{0 ,0 ,0 ,0 ,0 ,Main_Menu0},
{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
{7 ,7 ,7 ,7 ,7 ,Main_Menu7},
{8 ,8 ,8 ,8 ,8 ,Main_Menu8},
} ;
//传感器变量声明
typedef struct
{
uint16_t alcohol;//alcohol
}SensorModulesValue;
typedef struct
{
uint16_t AQTV;
uint16_t BJTV;
uint16_t WXTV;
}SensorThresholdValue;
typedef struct
{
uint8_t RELAYFlag;
uint8_t FANFlag;
uint8_t BEEPFlag;
uint8_t count;
uint8_t jilu;
uint8_t duqu;
uint8_t jiluFlag;
}DriveFlag;
int main(void)
{
delay_init();
TIM3_Int_Init(9,7199);//定时器初始化
OLEDGUI_Config(); //OLED
OLEDGUI_DispString(30,16,"Init...",16,1);
key_Init();//按键初始化
Adc_Init();//Adc初始化
beep_Init();//beep初始化
DHT11_Init();//DHT11初始化
MQ3_Init();//MQ3初始化
led_Init();//led初始化
relay_Init();//relay初始化
SensorThresholdSet();//阈值初始化
uart1_init(9600);
delay_ms(100);
uart2_init(9600);
delay_ms(100);
memset((uint8_t *)¤tDataPoint, 0, sizeof(dataPoint_t));
gizwitsInit();
OLEDGUI_Clear(); //OLED清屏
while(1)
{
//获取按键值
key_scan();
//进入菜单界面显示处理数据
GetKeylnput(&Keystatus);
//获取传感器数据
SensorDataGet();
//数据上传
currentDataPoint.valuealcohol=SensorData.alcohol;
currentDataPoint.valueFANFlag=DriveFlagData.FANFlag;
currentDataPoint.valueRELAYFlag=DriveFlagData.RELAYFlag;
gizwitsHandle((dataPoint_t *)¤tDataPoint);
//数据下发
Sensorthreshold.AQTV=currentDataPoint.valueAQTV;
Sensorthreshold.BJTV=currentDataPoint.valueBJTV;
Sensorthreshold.WXTV=currentDataPoint.valueWXTV;
delay_ms(100);
}
}六、项目实验效果
七、项目包含内容
