Park变换原理总结

一、定义

Park变换实现两相静止αβ坐标系 → 同步旋转dq坐标系的坐标投影转换。

• αβ：固定在定子，静止正交坐标系，稳态为正弦交流量；
• dq：随转子同步旋转的正交坐标系，d轴对齐永磁体磁极，q轴超前d轴90°电角度；

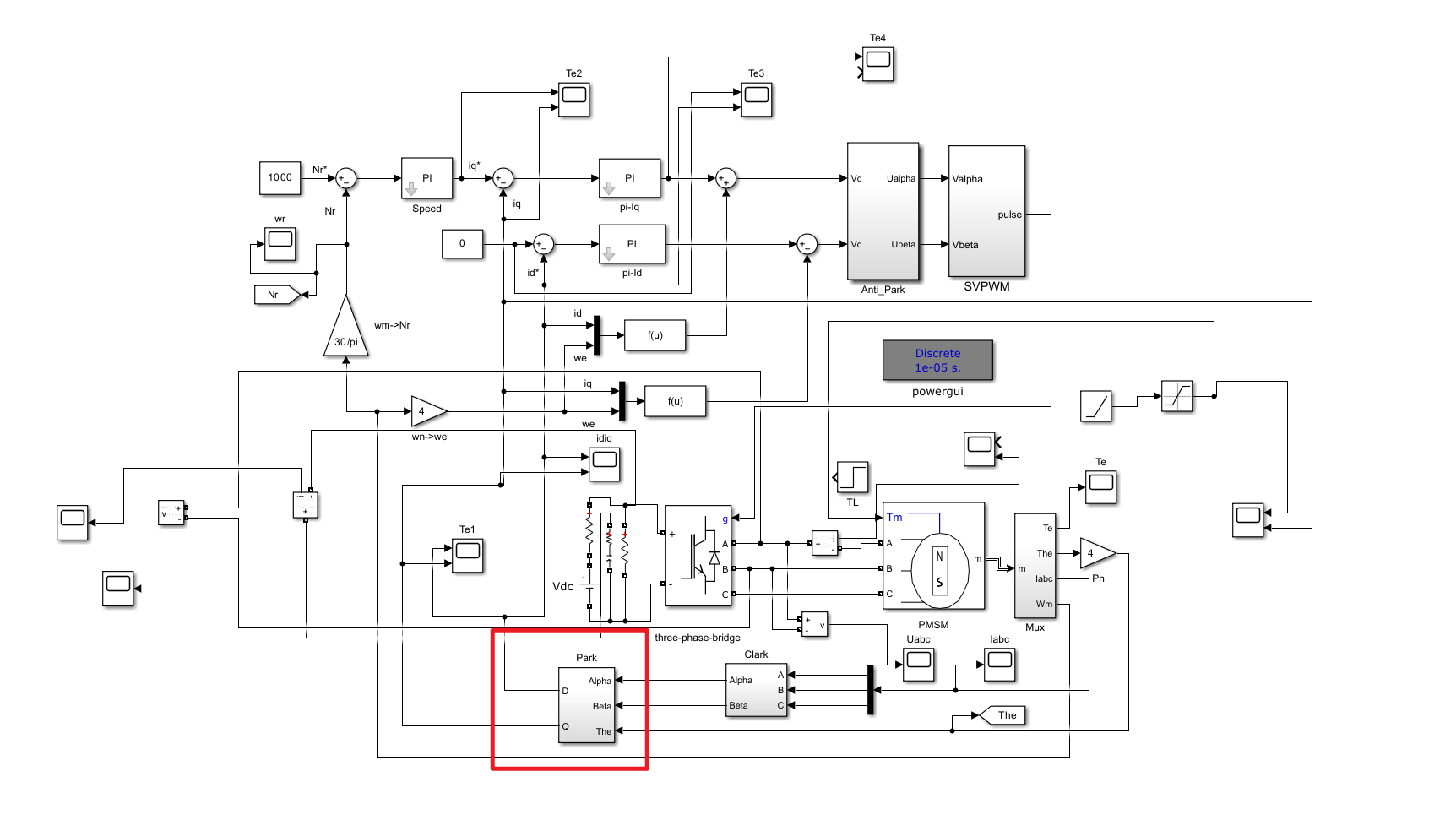

• 变换媒介：转子电角度 θe\theta_eθe（图中模块输入The）。

二、模型输入输出与公式

输入

1. u(1)=αu(1) = \alphau(1)=α 分量
2. u(2)=βu(2) = \betau(2)=β 分量
3. u(3)=θeu(3) = \theta_eu(3)=θe 转子电角度

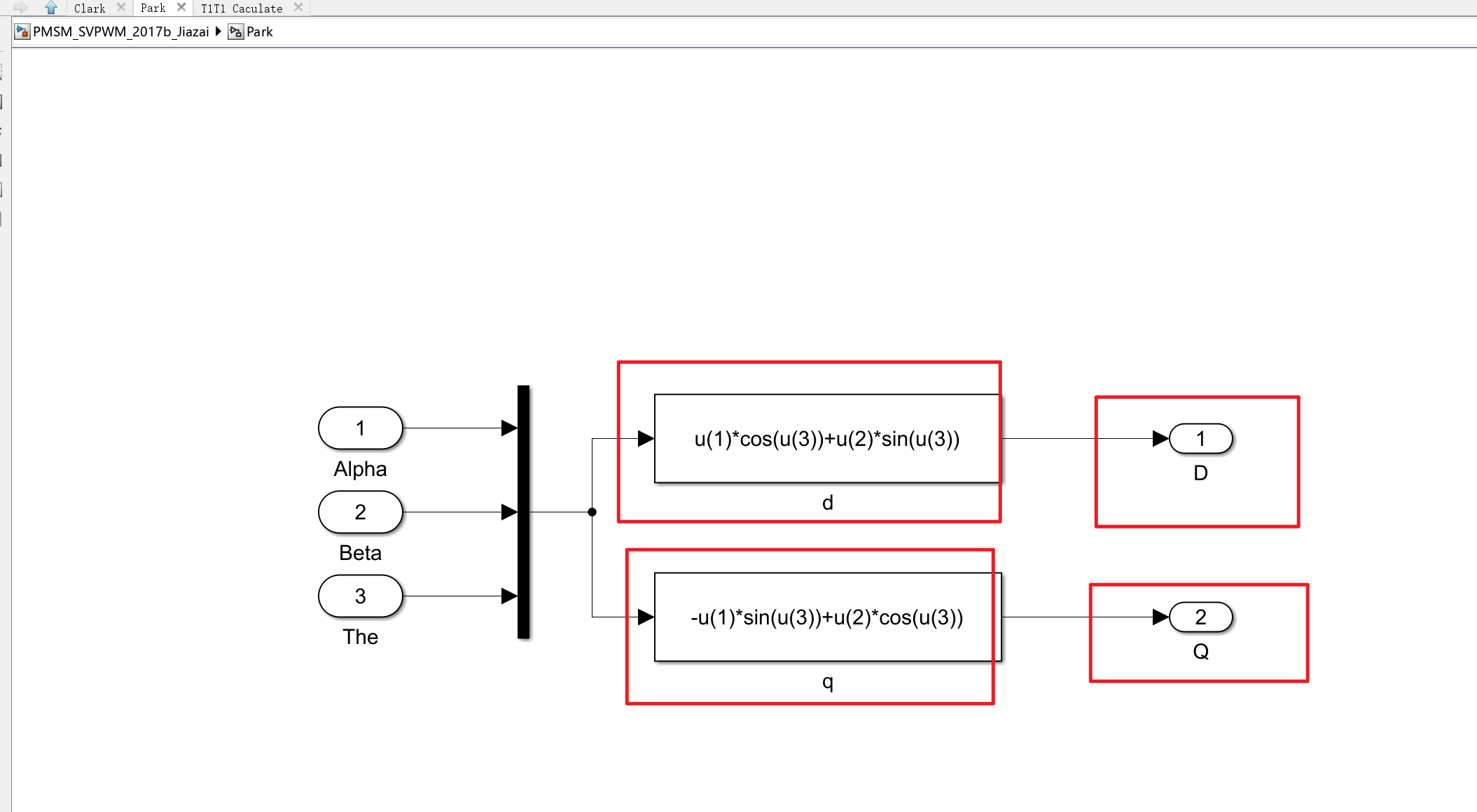

变换公式（图中Fcn表达式）

1. d轴：id=u(1)cos⁡θe+u(2)sin⁡θei_d = u(1)\cos\theta_e + u(2)\sin\theta_eid=u(1)cosθe+u(2)sinθe
   u(1)*cos(u(3))+u(2)*sin(u(3))
2. q轴：iq=−u(1)sin⁡θe+u(2)cos⁡θei_q = -u(1)\sin\theta_e + u(2)\cos\theta_eiq=−u(1)sinθe+u(2)cosθe
   -u(1)*sin(u(3))+u(2)*cos(u(3))

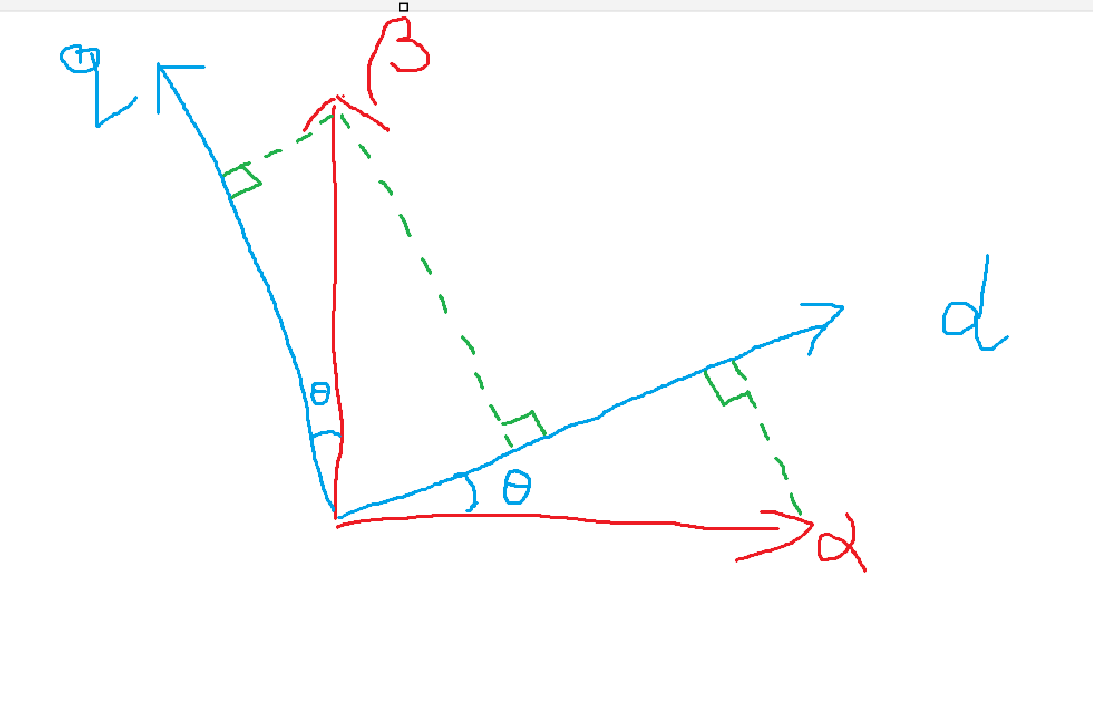

三、几何物理意义

1. 将静止坐标系上的交流矢量，向旋转dq轴做正交投影；
2. θe\theta_eθe 是α轴与d轴的夹角，随转子持续变化；
3. 稳态运行时，正弦交变的 iα、iβi_\alpha、i_\betaiα、iβ 投影后变为恒定直流 id、iqi_d、i_qid、iq。

四、核心作用

1. 交流转直流：直流信号可使用PI调节器实现无静差闭环控制，解决交流量无法精准稳压稳流的问题；
2. 解耦控制 ：分离励磁分量idi_did、转矩分量iqi_qiq，实现弱磁、最大转矩电流比MTPA独立控制；
3. 是永磁同步电机矢量控制的核心环节，串联Clark变换、反Park变换构成完整坐标变换链路。

五、配套流程

三相ABC →Clark\xrightarrow{Clark}Clark αβ（静止交流）→Park\xrightarrow{Park}Park dq（旋转直流）

电流闭环输出Vd、VqV_d、V_qVd、Vq →反Park\xrightarrow{反Park}反Park αβ交流电压 →SVPWM\xrightarrow{SVPWM}SVPWM 驱动逆变器。
