在零碳园区微电网体系中，协调控制系统柜是衔接新能源设备、储能系统、生产负荷与市政电网的核心中枢，承担着数据采集、策略运算、指令执行、安全防护、协同调度等关键职能。区别于普通配电柜仅具备基础配电通断功能，微电网协调控制柜是集硬件架构、智能控制、数据传输、安全保护、人机交互于一体的综合性智能控制终端。
很多园区在微电网建设与运维中，只知晓控制柜的整体功能，却不了解内部核心组成与各模块分工，导致选型无依据、运维不精准、故障排查效率低。本文全面拆解微电网协调控制系统柜的七大核心组成部分，清晰厘清各模块功能与协同逻辑，带你读懂零碳微电网稳定运行的硬核底层架构。
一、柜体防护结构：工业级承载外壳，筑牢硬件运行基础
柜体是整套控制系统的物理载体，决定设备的环境适配性与运行安全性，适配工业园区高温、潮湿、多粉尘、强电磁干扰的复杂工况。行业专用微电网控制柜采用标准工业柜体设计，材质坚固、防护等级高，具备防尘、防水、防潮、防锈、抗电磁干扰、耐高低温等特性，可适配室内配电室、户外设备区等多场景安装。
同时柜体内部采用模块化分层布局，强弱电分区走线、线路规整隔离，有效规避电磁串扰问题，既保障内部各类精密模块稳定运行，也方便后期检修、运维与设备扩容，为整套控制系统提供安全、稳定、长效的物理运行环境。
二、核心主控单元：控制柜"大脑"，全域策略运算核心
主控单元是微电网协调控制柜的核心核心，相当于整套系统的"智慧大脑"，直接决定微电网的调控精度、响应速度与协同能力。设备搭载工业级高性能控制器，兼容EMS能量管理核心逻辑，支持7×24小时不间断稳定运算，是所有数据研判、策略生成、指令下发的核心载体。
其核心作用是汇总全域运行数据，结合园区实时工况、电网电价、新能源出力状态、负荷运行情况，自主运算生成最优调度策略，统筹光伏、储能、充电桩、柔性负荷的协同运行。同时可精准执行并网/孤网模式切换、负荷平滑调控、新能源消纳优化、故障逻辑判定等核心操作，还能对接云端算法模型，实现策略动态迭代升级，彻底摆脱传统设备固定僵化的运行模式。
三、数据采集单元：全域感知端口，构建精准数据底座
数据采集单元是微电网的"感知神经"，负责全域工况数据、电气参数、能耗信息的精准采集与汇总，是系统智能研判的核心数据来源。单元包含高精度模拟量采集模块、开关量采集模块、电流/电压互感器、计量仪表等核心器件，可全覆盖园区各类能源设备运行状态监测。
在实际运行中，可高频次实时采集光伏出力、储能充放电功率、设备能耗、母线电压、电网频率、三相平衡度、负荷启停状态等全维度数据，采集精度高、延迟低、无遗漏、无失真。所有采集数据实时同步至主控单元与云端平台，为能耗溯源、碳效核算、策略优化、故障研判、合规台账生成提供真实、完整、精准的数据支撑，让微电网管控从经验判断转向数据决策。
四、通信传输单元：互联互通枢纽，打通云边端协同壁垒
通信传输单元是整套系统的"信息通道"，承担数据交互、指令传输的核心职责，是实现云-边-端三级协同的关键模块。主要由工业级以太网交换机、通信网关、串口服务器、冗余传输模块等组成，支持多类工业通信协议，可无缝适配园区全品类能源设备与智慧平台对接需求。
依托双链路冗余传输设计，该单元可实现终端设备、控制柜、边缘节点、云端平台的双向实时通信。向下实时归集终端设备运行数据、执行状态；向上同步全域工况信息、反馈运行偏差；精准接收云端统筹策略与边缘层校验指令，彻底打破设备孤岛、数据孤岛、协同孤岛，保障数据传输不中断、指令下发无延迟、状态反馈无滞后，支撑微电网闭环管控体系高效运转。

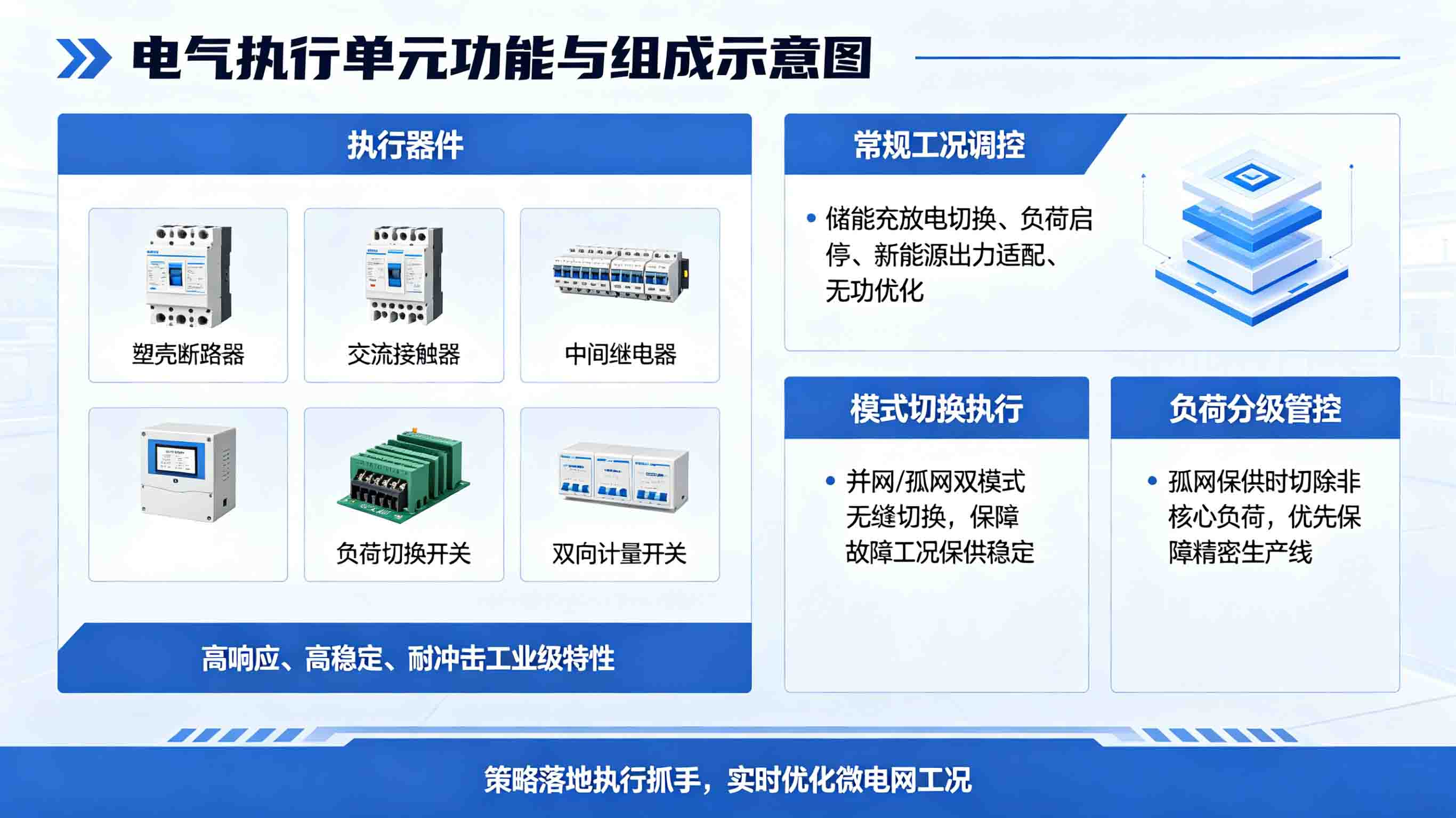

五、电气执行单元：指令落地终端，实现工况精准调控
电气执行单元是策略落地的"执行抓手"，负责将主控单元生成的智能调控策略转化为实际设备动作，完成微电网工况的实时优化。主要包含塑壳断路器、交流接触器、中间继电器、负荷切换开关、双向计量开关等执行器件，具备高响应、高稳定、耐冲击的工业级特性。
核心可实现三大类执行动作：
- 一是常规工况调控，完成储能充放电切换、负荷启停、新能源出力适配、无功优化等精细化操作；
- 二是模式切换执行，精准响应并网、孤网双模式无缝切换指令，保障电网故障工况下保供稳定；
- 三是负荷分级管控，在孤网保供时智能切除非核心负荷、优先保障精密生产线运行，最大化降低生产损失。
所有执行动作精准可控、响应迅速，杜绝指令滞后、执行偏差等问题。
六、安全保护单元：全域风险屏障，守住设备运行底线
安全保护单元是微电网稳定运行的"安全卫士"，构建全维度电气防护与故障容错体系，全方位规避电网波动、设备异常、线路故障带来的运行风险。主要集成浪涌保护器、过载保护器、短路保护器、漏电保护模块、过热保护装置、故障报警模块、急停控制组件等防护器件。
运行过程中可实时监测电气运行异常，一旦识别过压、欠压、过流、短路、漏电、雷击冲击、设备过热等风险，即刻自动启动保护机制，快速隔离故障点位、切断异常回路，防止故障扩散蔓延，保护后端精密生产设备与能源设备安全。同时可主动上传故障告警信息，实现隐患早发现、早处置，避免小故障演变为全域停机、设备损毁等重大损失，大幅提升微电网系统容错率与运行安全性。
七、人机交互与辅助单元：可视化管控，保障长效运维
人机交互与辅助单元是运维管理的可视化窗口，兼顾操作便捷性与系统稳定性，适配日常运维、调试、管控需求。主要由工业触摸屏（HMI）、运行指示灯、故障指示灯、复位按钮、转换开关、开关电源、接线端子、测试端子等辅助器件组成。
运维人员可通过工业触摸屏实时查看微电网全域运行工况、设备状态、能耗数据、故障信息，支持本地参数调试、策略修改、设备启停管控，无需频繁对接后台平台，实现就地快速运维。同时各类指示灯、操作按钮可直观反馈系统运行状态，方便故障快速排查与日常巡检，搭配稳定的电源与接线系统，保障整套控制柜长期稳定、低故障运行，大幅降低人工运维难度。
总结：模块化协同，构筑微电网智慧运行核心

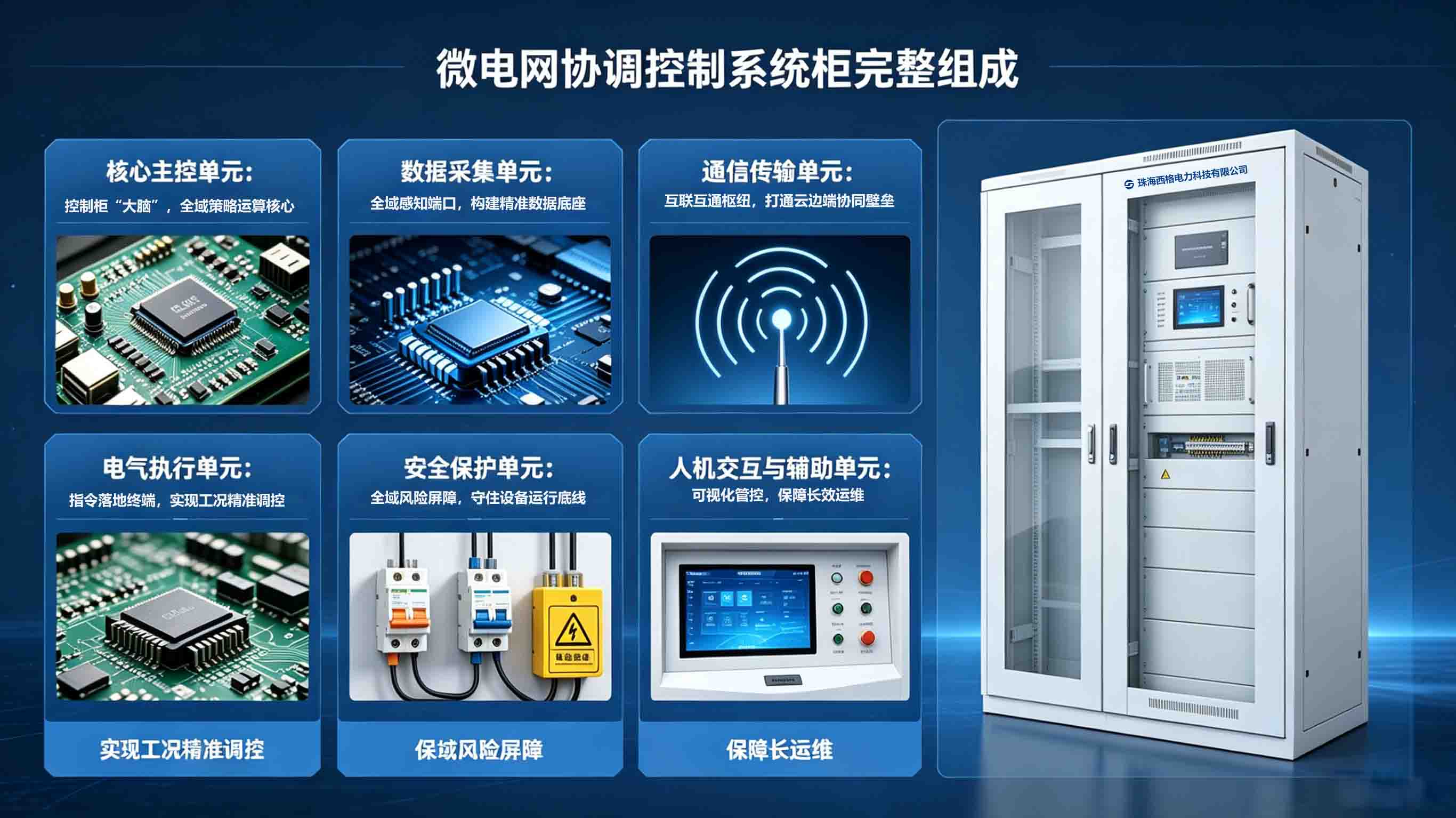

整体来看，微电网协调控制系统柜并非单一电气设备，而是防护架构、主控运算、数据采集、通信传输、指令执行、安全保护、人机交互七大模块组成的一体化智能控制系统。各模块分工清晰、深度联动、闭环协同，既各司其职完成专属功能，又相互配合实现微电网新能源消纳、智能调度、安全保供、节能降本、合规管控全维度价值，是零碳园区实现全域智能化、精细化、稳定化能源运营的核心硬件根基。
