AIS接收机dAI02
目录
[1. 设备简介 3](#1. 设备简介 3)
[2. 技术参数 3](#2. 技术参数 3)
[3. USB口连接dAI02 4](#3. USB口连接dAI02 4)
[4. 通过NMEA 0183/RS422/RS485串口连接dAI02 5](#4. 通过NMEA 0183/RS422/RS485串口连接dAI02 5)
[5. 通过TTL连接dAI02 7](#5. 通过TTL连接dAI02 7)
[6. 连接OpenCPN 7](#6. 连接OpenCPN 7)
[7. dAI02的指示灯 8](#7. dAI02的指示灯 8)

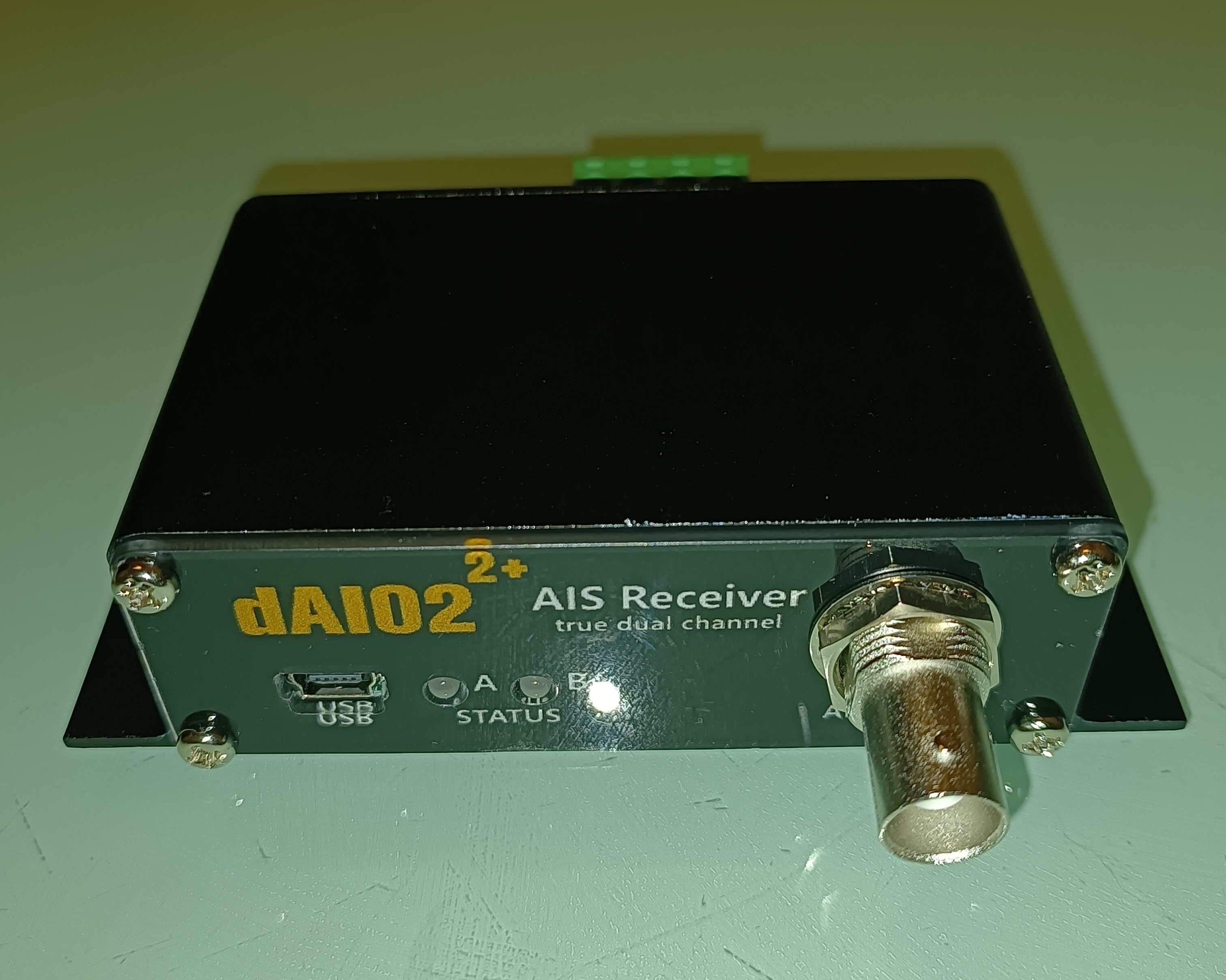

设备简介
dAI02是dAI01的第2代产品，相对于dAI01体积增加了，但也增加了更多功能。dAI02具有很强的可扩展性和可订制性，有特殊需求的客户可联系销售。
技术参数
- 同时接收信道A (161.975 MHz) 和B (162.025 MHz)
- 接收机灵敏度：-112 dBm
- 数据格式：AIVDM
- 物理接口：USB，NMEA0183，RS422，RS485，TTL
- 经过实测支持的设备：Garmin GpsMap 750s, Standard Horizon CP180i, Samyung N700, NMEA routers (vyacht), RS-422 routers (Transas 4 port RS-422 to Ethernet)。其他支持NMEA 0183和RS-422输入的设备理论上也是可以支持的。
- 功耗：<500mW
- 对Windows 10及以上，Mac OS X和Linux不需要驱动 (以前版本的Windows可提供驱动)
- 支持Android系统上的app显示（要求Android手机支持USB OTG）
- 可通过USB或9-36V DC供电
- 核心物理尺寸：83 x 53 x 28 mm（不含安装耳朵和接口）
- 最大物理尺寸：104 x 86 x 28 mm（包含安装耳朵和接口）
- 重量：120克
- 天线接口：BNC，50 Ohm（可选配提供IPEX接口，减小体积和重量）
- 选配说明：可提供板卡形式，以进一步减小体积和重量
USB口连接dAI02
dAI02可以通过USB、NMEA 0183/RS422/RS485和TTL串口输出数据，用USB连接说明如下：

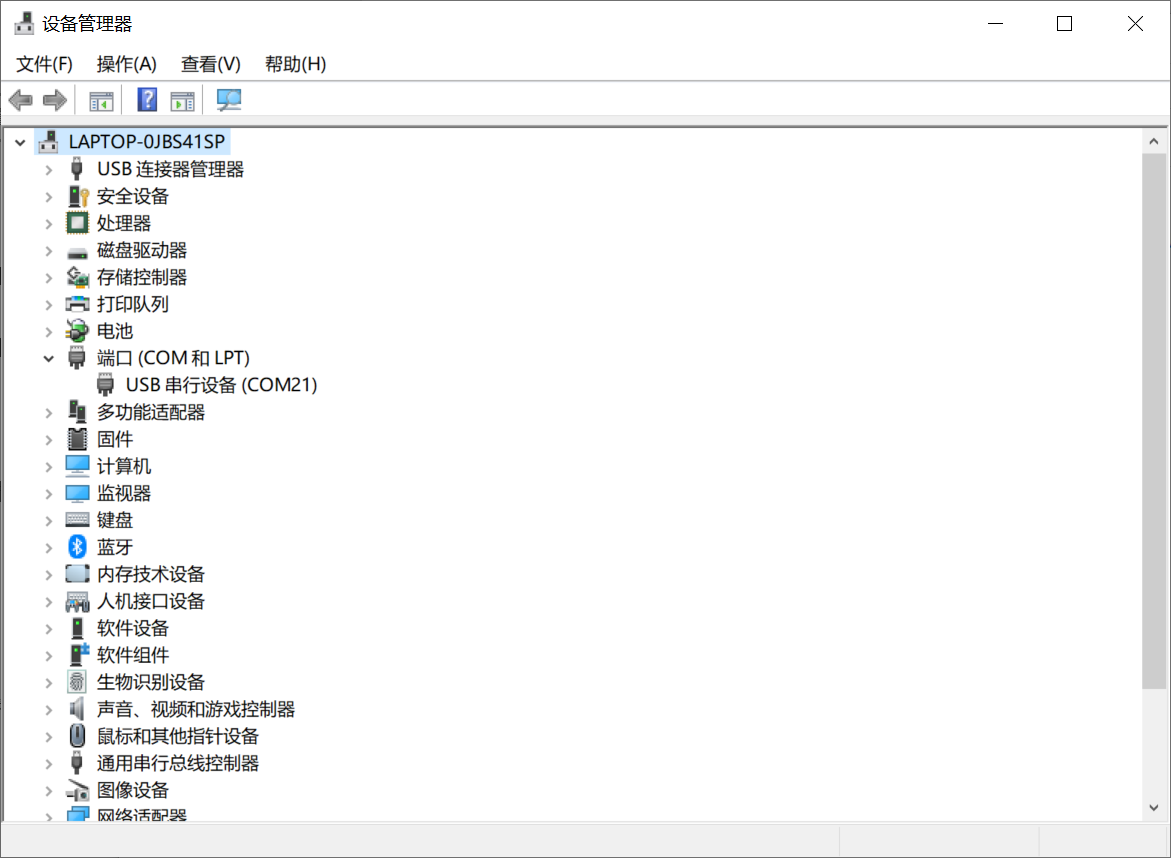

通过USB连接到电脑上面，dAI02在电脑上面识别出来是一个com口，如下图所示：
注：win10、Mac OS X和Linux不需要安装驱动，其他系统需要安装驱动。
默认比特率是38400，通过串口工具输入对应的com口和比特率就可以接收数据了
通过NMEA 0183/RS422/RS485串口连接dAI02
dAI02提供了一个NMEA 0183接口，用来连接海图显示等船用设备，并支持利用船上供电系统替代USB对dAI02进行供电，支持NMEA单端连接或双端连接。

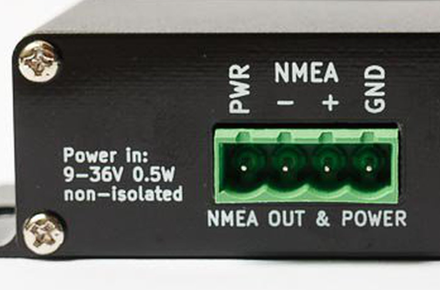

NMEA 0183引脚说明

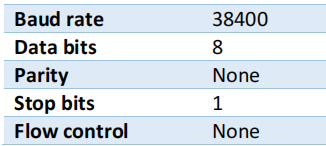

波特率配置如下（如需其他波特率配置，请联系销售）

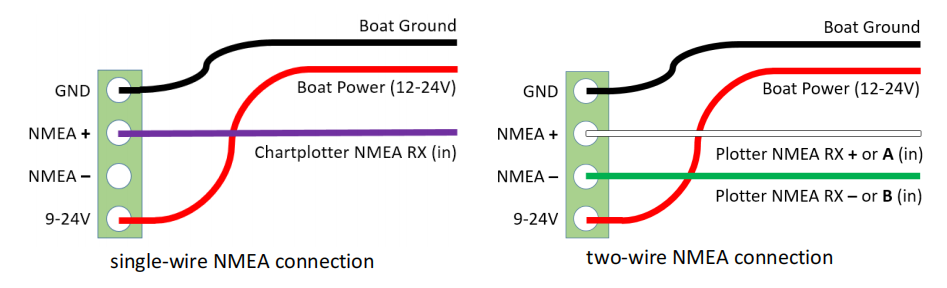

连接示意图
注：实际连接线颜色可能与示意图不同，需查询船用设备手册确保连线正确。
NMEA 0183接口同时兼容RS422/RS485接口，NMEA-与RS422/RS485 RX+连接，NMEA+与RS422/RS485 RX-连接。
通过TTL连接dAI02

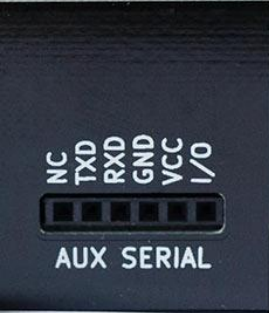

TTL引脚说明
波特率配置如下（如需其他波特率配置，请联系销售）
连接OpenCPN

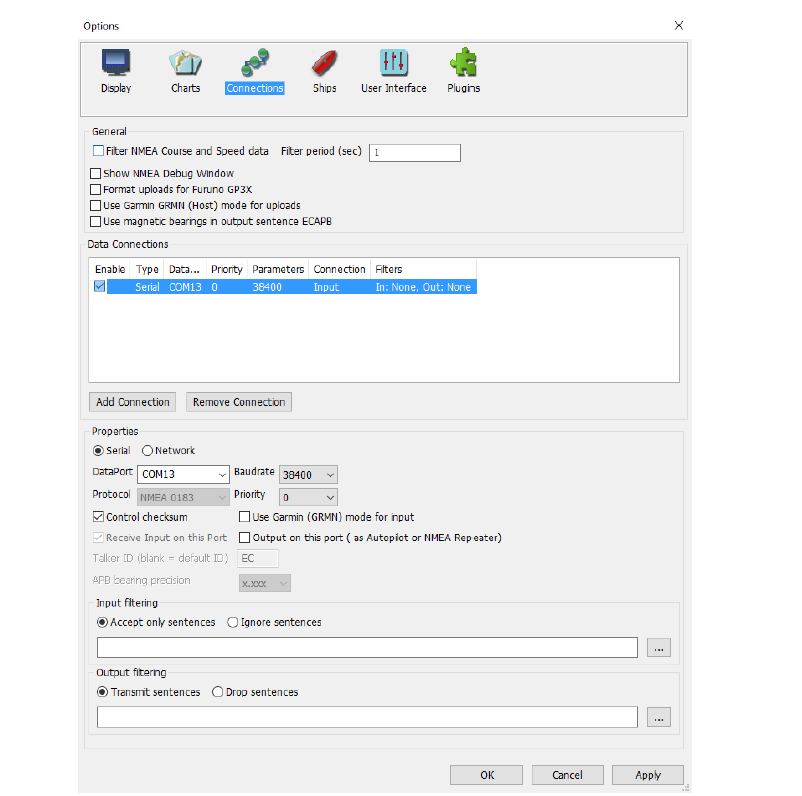

我们随货提供显示软件OpenCPN，配置了com口和比特率就可以访问，如下：
dAI02的指示灯
- 绿灯每5秒短暂闪烁一次：表示设备正常
- 绿灯常亮了一下：表示收到了一条有效AIS报文
- 红灯常亮了一下：表示收到了一条非AIS报文（此为正常现象）
- 红灯规律性的闪烁：表示设备有故障
