一、ISO 7637标准
ISO 7637-2车用零部件的传导测试分为 ISO 7637-1、ISO 7637-2、ISO 7637-3 和 ISO TS 7637-4 四个部分。
1、ISO 7637-1
本标准定义了 ISO 7637 系列所使用的相关 EMC 基本术语与一般信息。
2、ISO 7637-2
1）适用范围
本标准专门针对 12V/24V 电气系统的道路车辆，规范了车载电子设备对电源线瞬态干扰的抗扰度测试方法，是全球汽车行业准入测试的核心依据之一。
2）测试项目
（1）瞬态传导发射测试
主要测量受试件在开关瞬间产生的电压瞬态波形，其幅值与相关参数不得超过标准规定的限值。

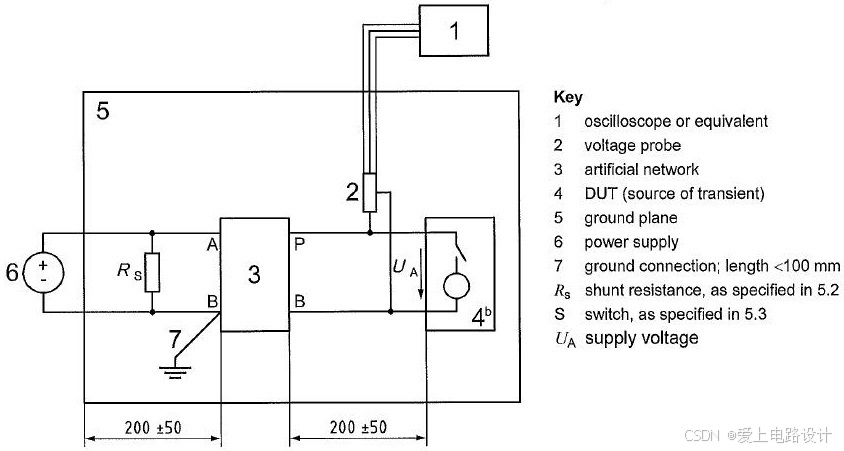

▼ISO 7637-2:2011第4.3节，传导瞬态发射测试配置图：

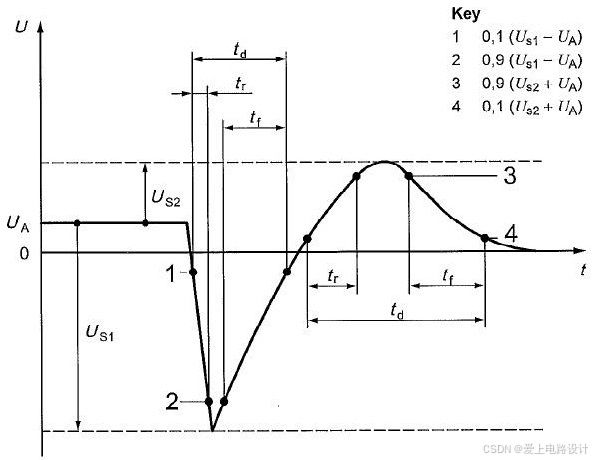

▼典型电压瞬态发射波形图：
（2）瞬态传导抗扰度测试
本测试用于模拟因开关切换、点火开关动作、感性负载断开、发动机启动、发电机异常等工况在电源线上产生的各种瞬态干扰，并施加于受试件，观察其在受扰过程中是否出现异常。

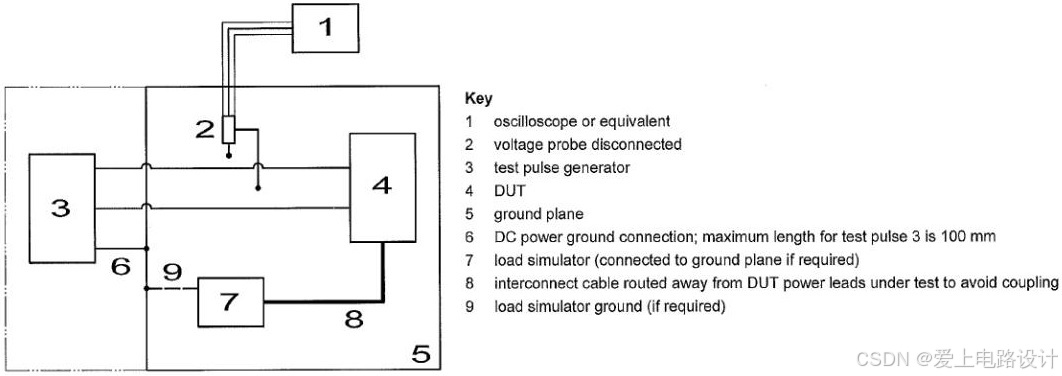

▼ISO 7637-2:2011第4.4节，传导瞬态抗扰度测试配置图：
（3）抗扰度-五大测试脉冲
①脉冲1
▼感性负载断电的"反向冲击"

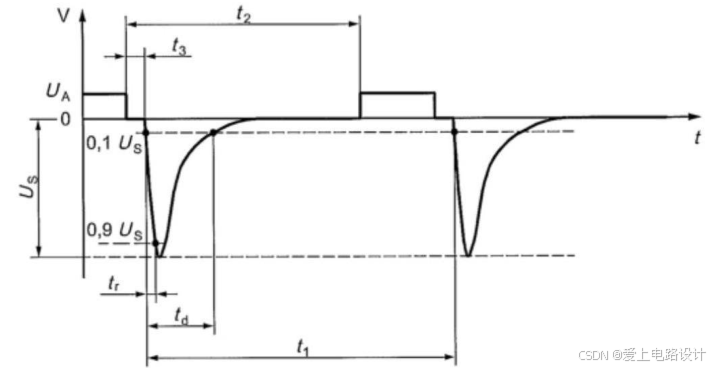

测试脉冲1

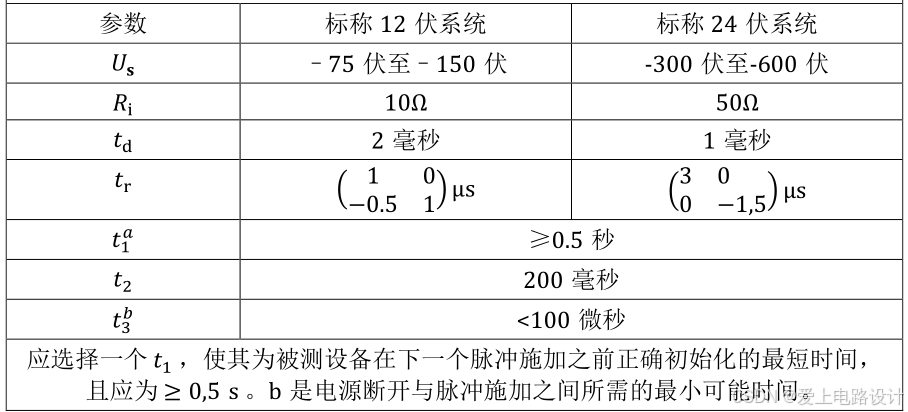

▼测试脉冲1 的参数：
脉冲1模拟并联感性负载（如继电器、电磁阀）突然断电时产生的反向电动势，属于中等速度、中等能量的干扰。想象一下车辆转向灯突然关闭的瞬间，线圈中储存的能量会通过线路反向释放，形成负向高压脉冲，可能导致电子设备芯片复位或损坏。标准中规定 12V系统下脉冲幅值可达 -100V～-150V，持续时间约 5ms。
②脉冲2a/2b
▼负载切换的"快慢双杀"：

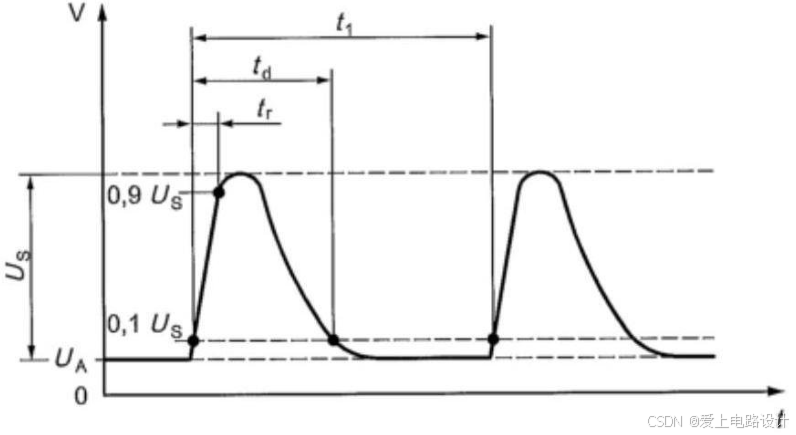

测试脉冲2a
▼测试脉冲2a 的参数：

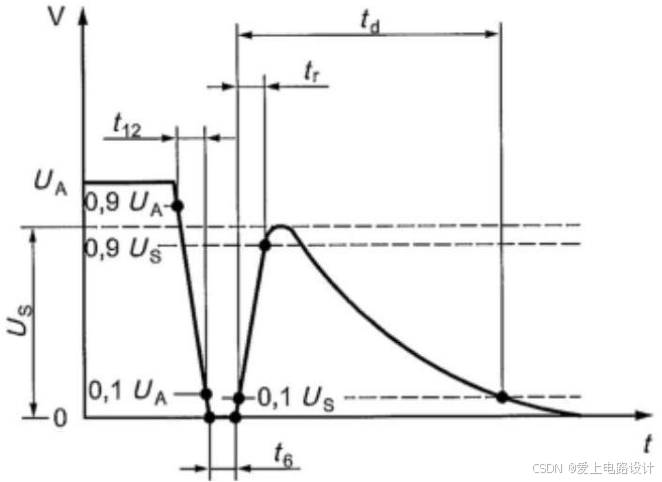

测试脉冲2b

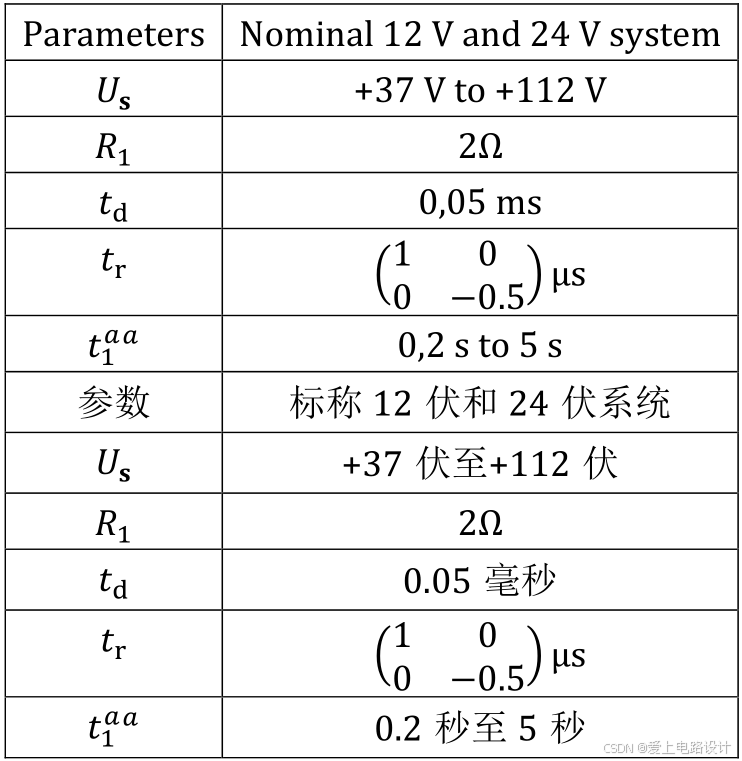

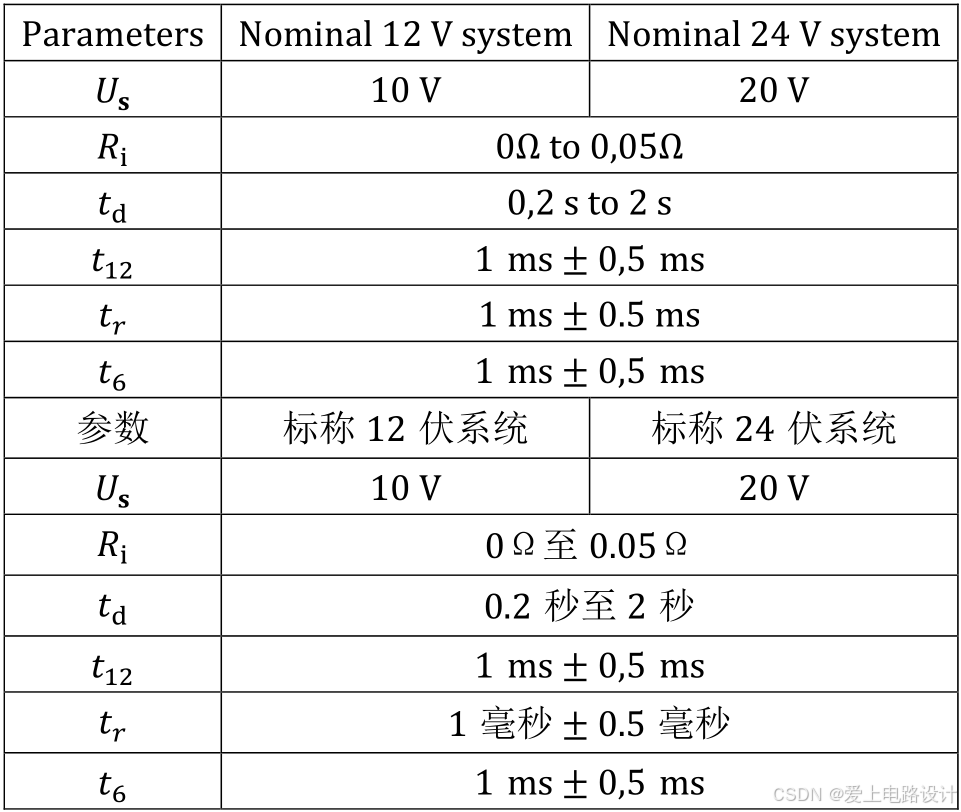

▼测试脉冲2b 的参数：
脉冲2a和2b是一对"组合拳"，分别模拟两种不同场景的负载切换干扰：
-
脉冲2a：模拟汽车正常运行时某一并联负载突然断开（如空调压缩机停机），产生的瞬态干扰具有上升速度快、能量小的特点，考验设备的高频响应能力；
-
脉冲2b：模拟点火系统切断瞬间，直流电动机（如燃油泵）因惯性继续运转变成发电机，产生低速、高能量的瞬态电压，可能导致设备电源模块过压损坏。
③脉冲3a/3b
▼开关动作的"高频震荡"：

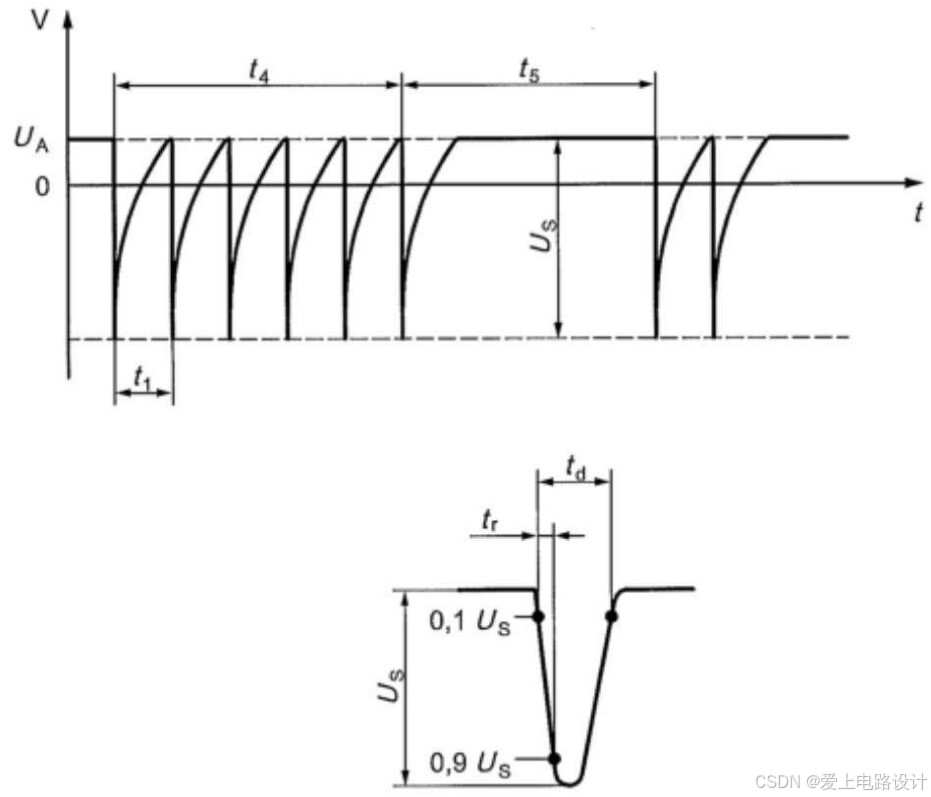

测试脉冲3a

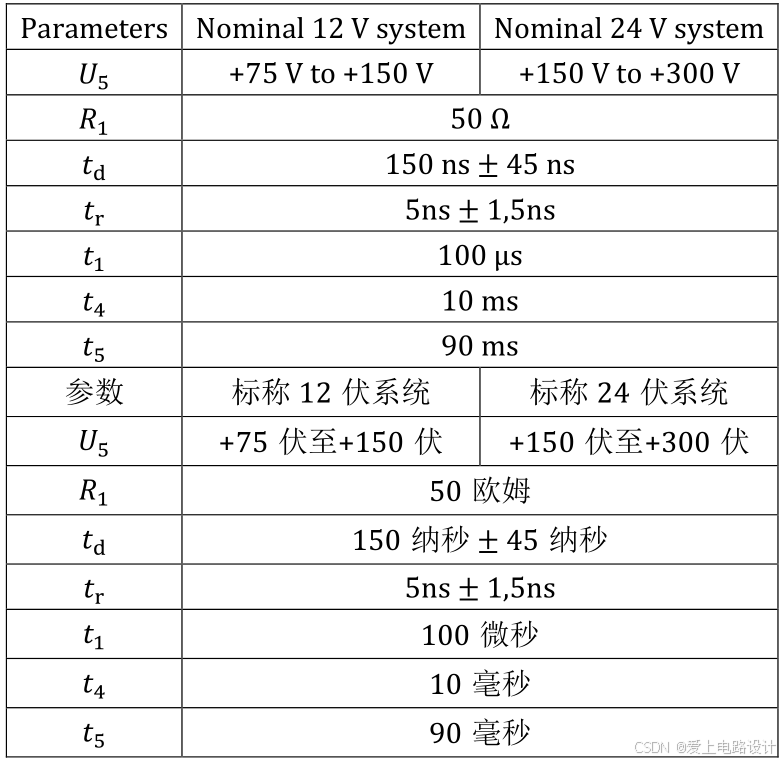

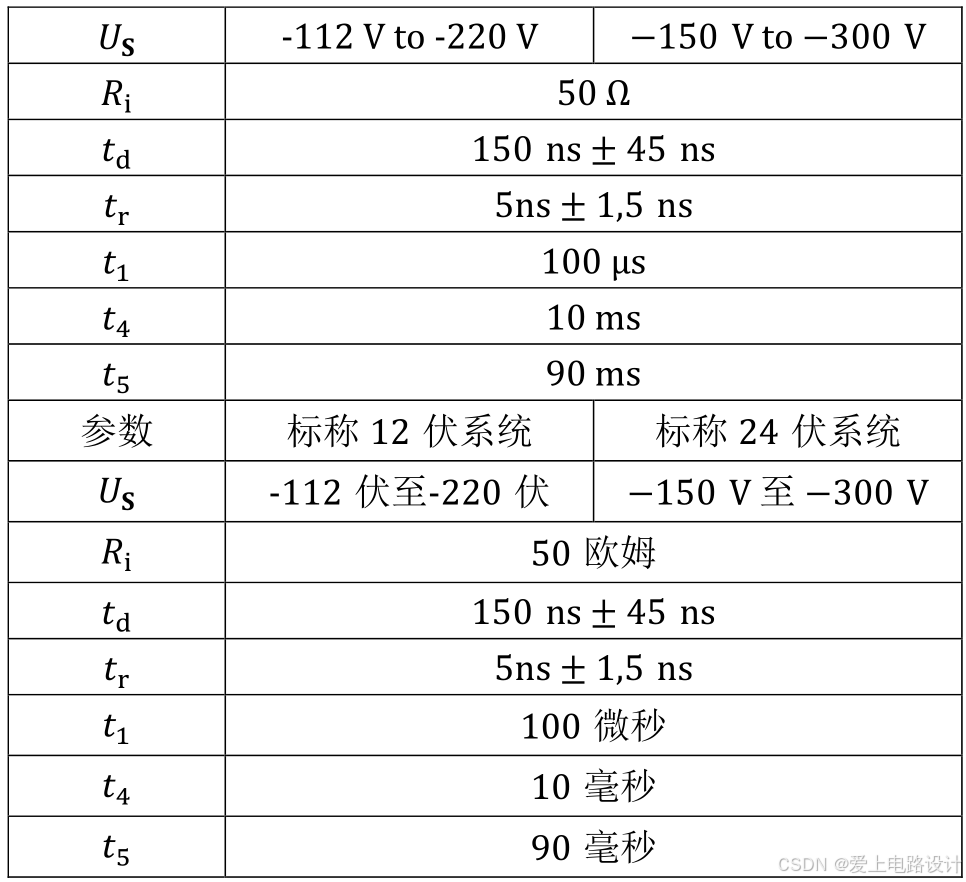

▼测试脉冲3a 的参数：

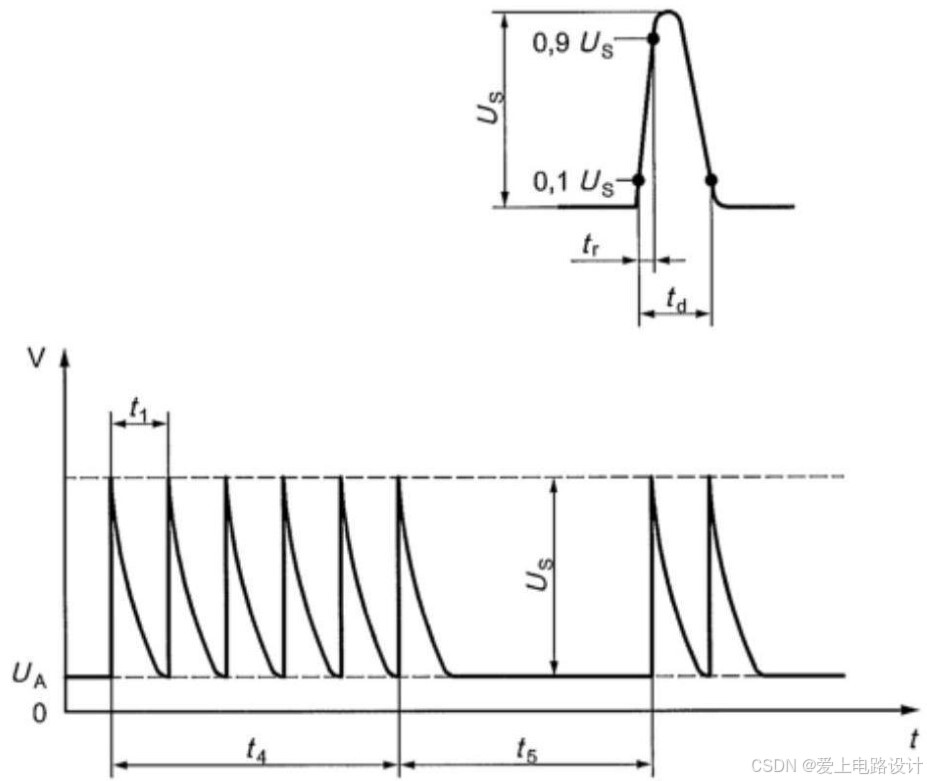

测试脉冲3b
▼测试脉冲3b 的参数：
脉冲3a和3b模拟各类开关（如灯光开关、车窗升降开关）闭合和打开过程中产生的瞬态干扰，属于高速、低能量的高频脉冲。这类干扰频率可达数百kHz，会通过电源线传导到电子设备内部，影响信号处理电路的稳定性，比如导致车载显示屏出现花屏、导航信号丢失等问题。
④脉冲4
▼大电流启动的"电压低谷"：

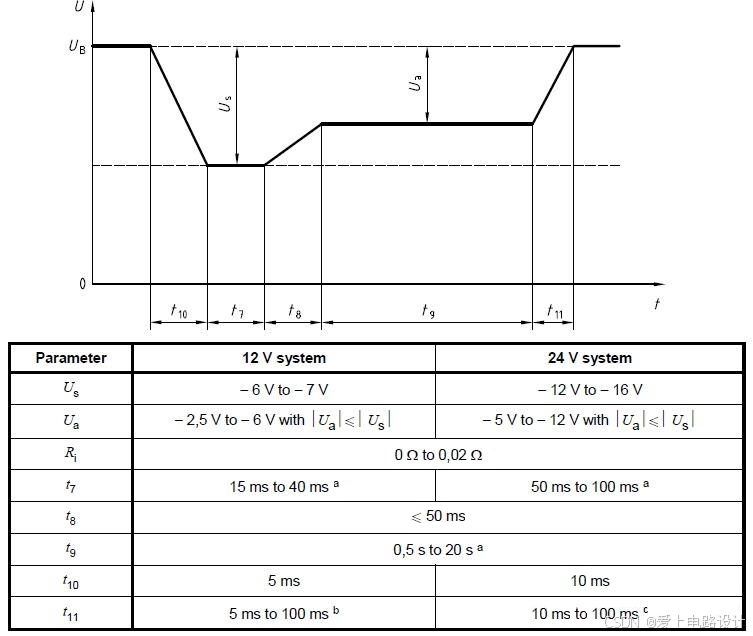

脉冲4模拟车辆启动时，起动机等大电流负载工作导致的电池电压跌落现象。在极端低温环境下，电池内阻增大，电压可能从 12V 骤降至 6V 甚至更低，这对电子设备的低压工作能力是严峻考验。如果设备的电源模块不能在低压下维持正常输出，就可能出现行车电脑重启、ADAS系统临时失效等危险情况。
⑤脉冲5a/5b
▼抛负载的"终极考验"：

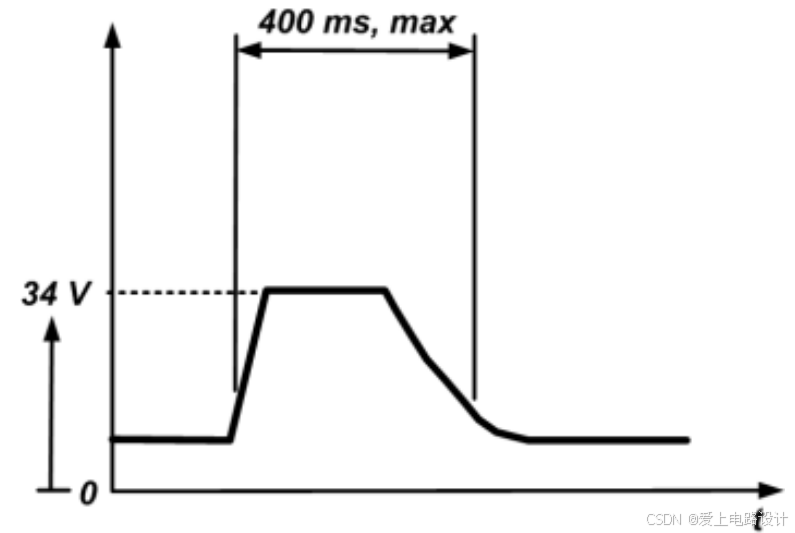

脉冲5a和5b是 ISO 7637-2 中能量最大、破坏性最强的测试项目，模拟"抛负载"现象------即发电机仍在高速运转时，蓄电池突然断开连接，导致电源电压骤升至 60V 以上，持续时间长达 400ms。
这种极端场景可能出现在蓄电池接线柱松动、事故碰撞等情况下，一旦电子设备无法承受这种高压冲击，不仅会造成设备损坏，甚至可能引发车辆起火等严重安全事故。
4、ISO 7637-3
1）适用范围
本标准的受试对象为车用设备与电子零部件，适用于使用12V直流或24V直流电气系统的乘用车和商用车，规定了除电源线以外线路通过耦合方式产生的瞬态抗扰度测试方法与程序。
本测试用于模拟车上感性负载切换和继电器触点抖动引起的快速和慢速瞬态干扰。测试方法分为电容耦合夹（CCC）、直接电容耦合（DCC）和电感耦合夹（ICC）。
表1 测试方法适用波形表
2）测试方法配置

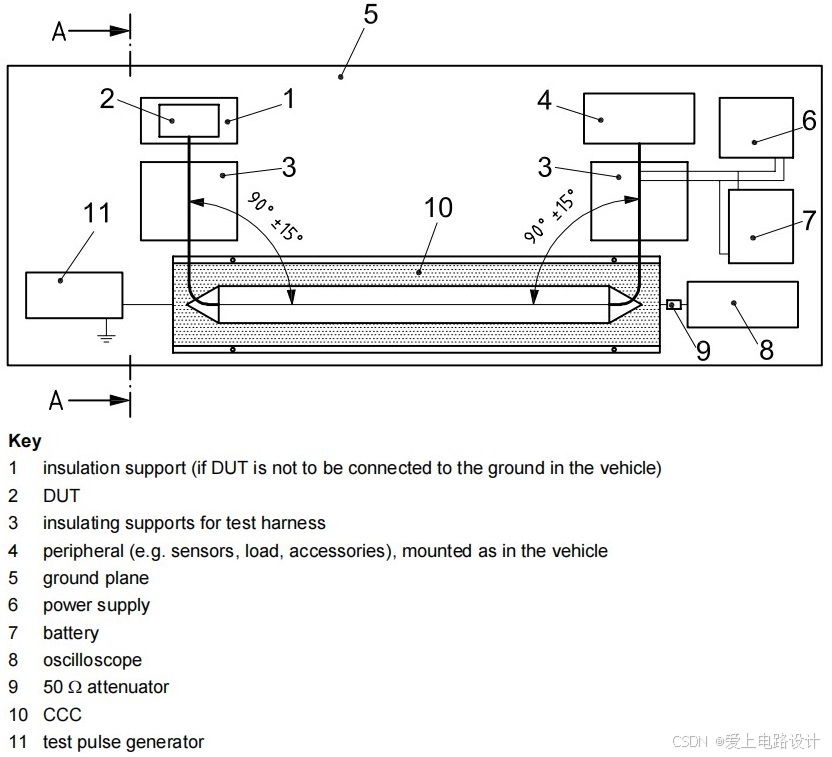

（1）CCC法(Capacitive Coupling Clamp)测试配置图

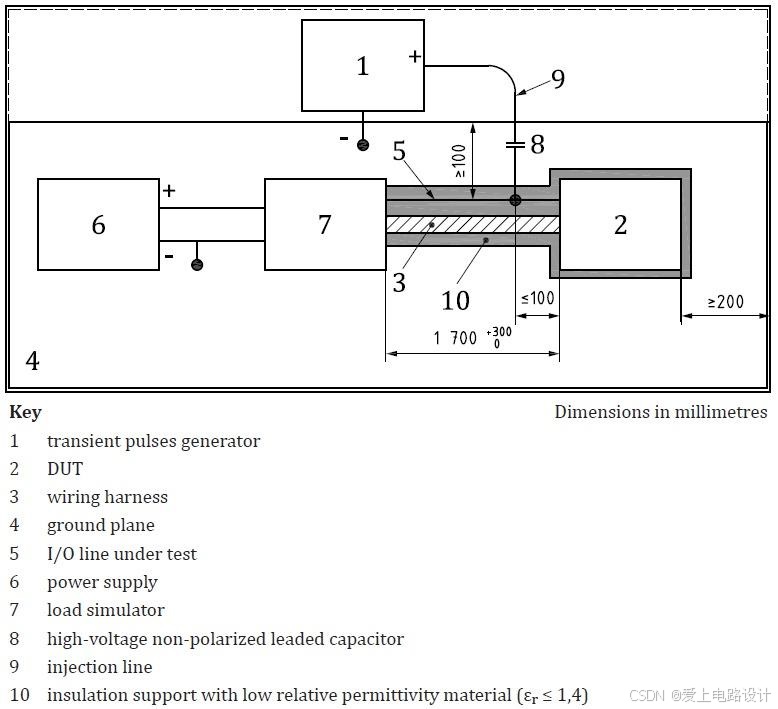

（2）DCC法(Direct Pin Capacitive Coupling)测试配置图

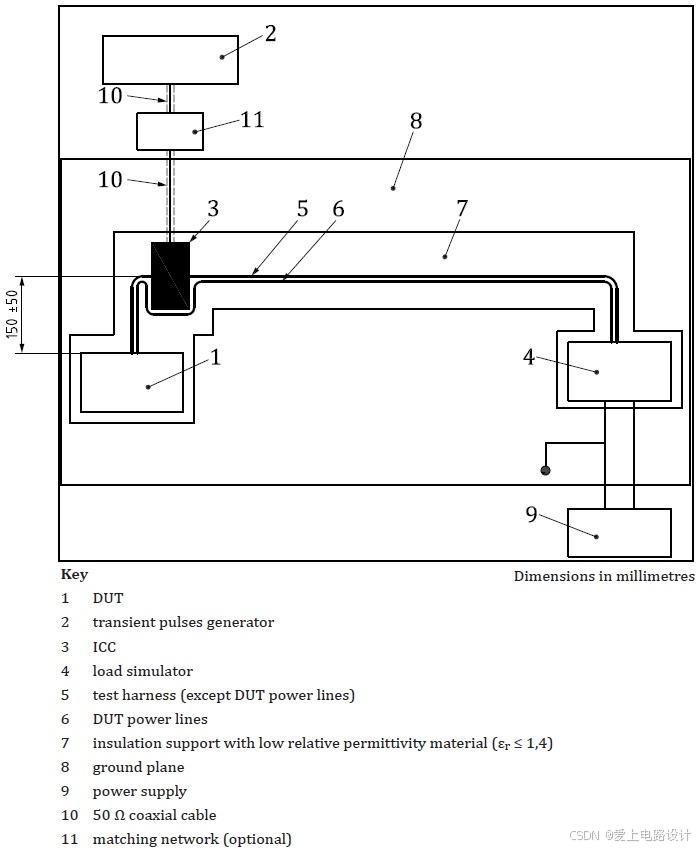

（3）ICC法(Inductive Coupling Clamp)测试配置图
3）抗扰度-三大测试脉冲

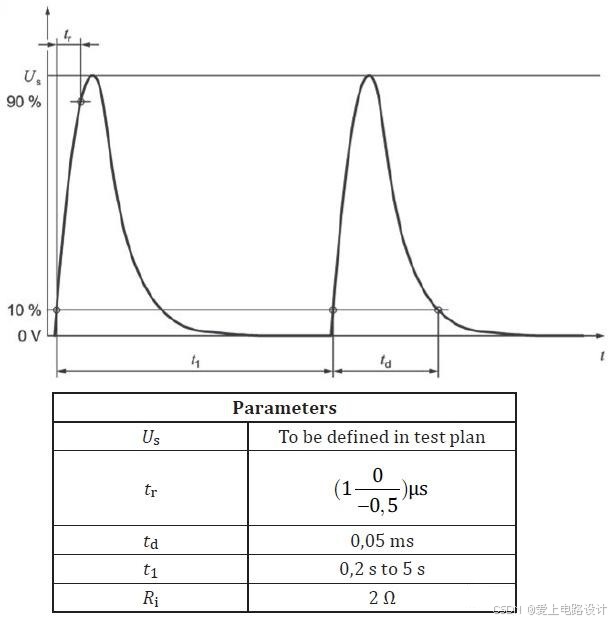

▼慢速瞬态干扰波形------2a（正极）：
▼慢速瞬态干扰波形------2a（负极）：

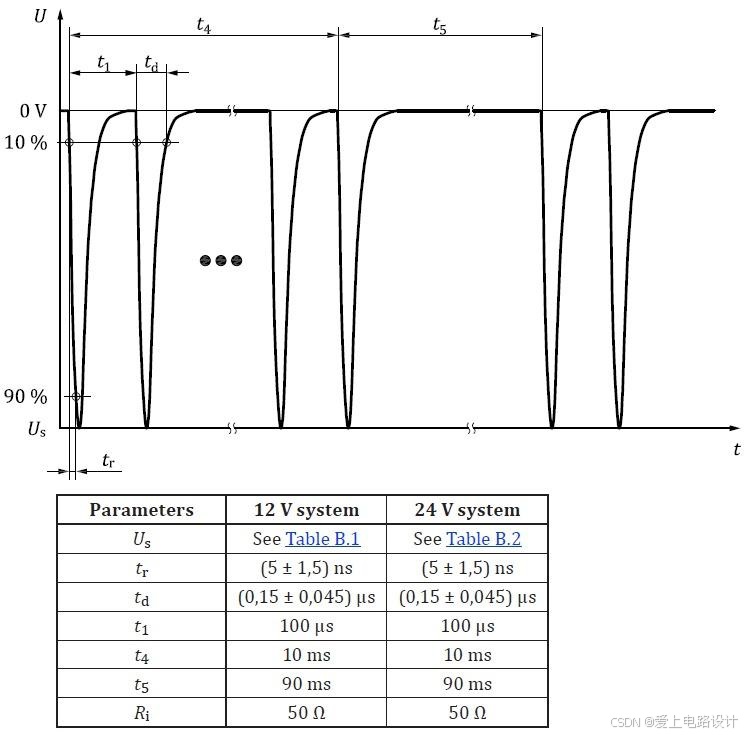

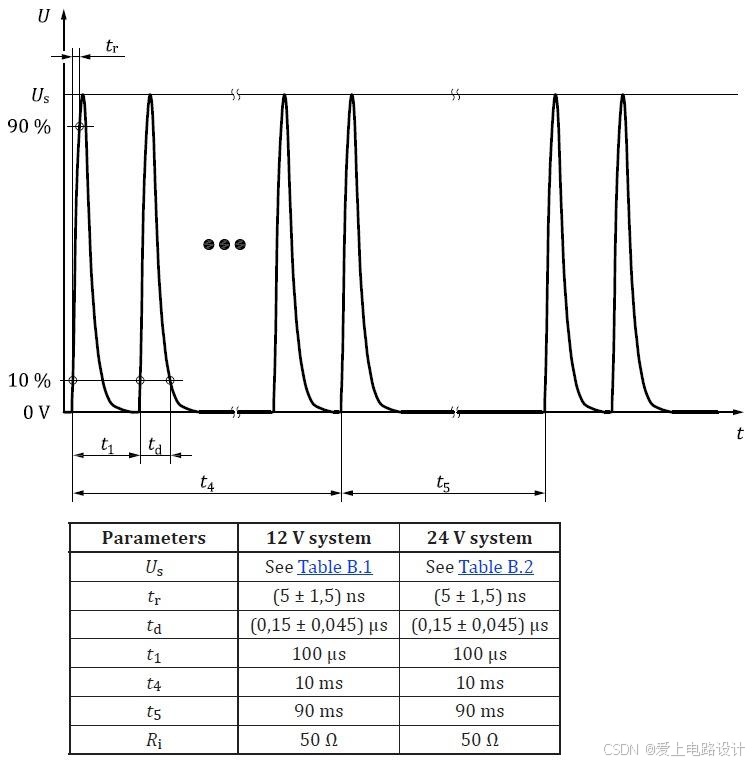

▼快速瞬态干扰波形------3a：
▼快速瞬态干扰波形------3b：
5、ISO TS 7637-4
1）适用范围
本技术规范的受试对象为车用设备与电子零部件，适用于车辆装有高于60V直流且低于1500V直流电气系统，且电源与车身隔离的乘用车和商用车，描述了屏蔽高压电源线上的传导瞬态发射测试与传导瞬态抗扰度测试的方法与配置，适用于所有类型的电动道路车辆（如纯电动汽车BEV、混合动力汽车HEV、插电式混合动力汽车PHEV）。
2）测试项目
屏蔽高压电源线上的传导瞬态发射测试
本测试用于测量受试件在高压电源线上开关瞬间产生的电压瞬态波形。

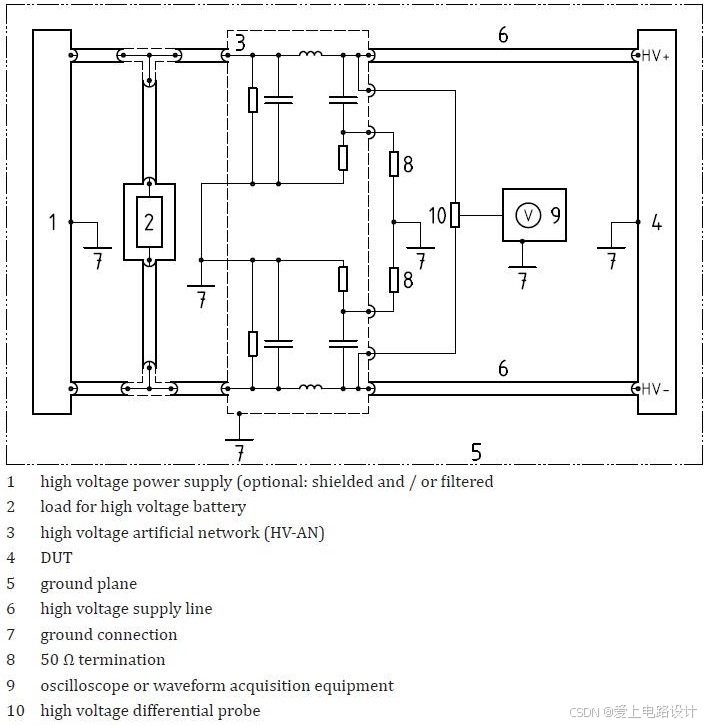

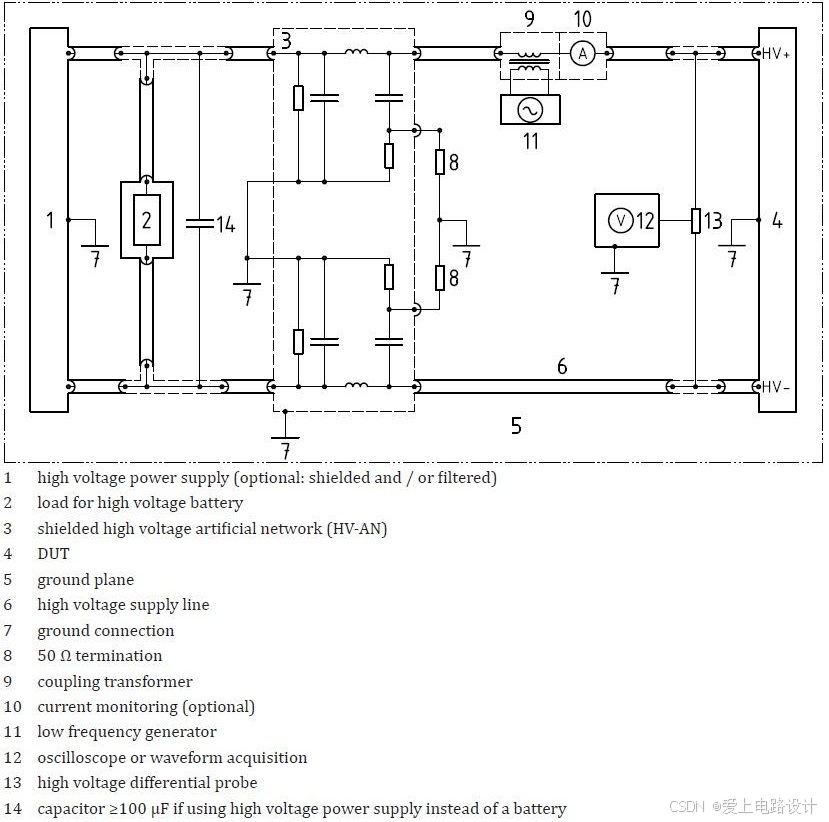

传导瞬态发射测试配置图
屏蔽高压电源线上的传导瞬态抗扰度测试
本测试用于模拟车辆高压电源线上各种设备产生的电源噪声，并将其施加于受试件，观察其在受扰过程中是否出现异常。

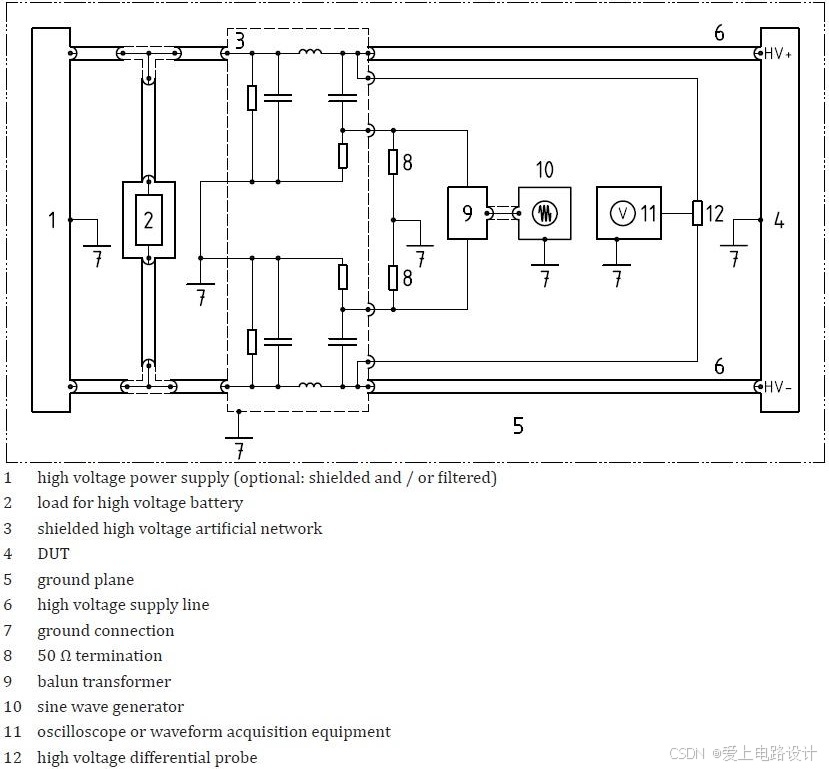

传导瞬态抗扰度Pulse A测试配置图
传导瞬态抗扰度Pulse B测试配置图
二、ISO 11452标准
ISO 11452 是一套专门针对汽车电子部件抗窄带辐射电磁干扰 的国际测试标准。它的全称是 Road vehicles --- Component test methods for electrical disturbances from narrowband radiated electromagnetic energy（道路车辆---窄带辐射电磁能产生的电骚扰的部件试验方法）。
1、ISO 11452-1
规定了测试的通用条件、定义术语，并为整个系列的其他测试建立基本原则。
2、ISO 11452-2
3、ISO 11452-3
4、ISO 11452-4
1）简介
11452-4 不走空间辐射照射，直接对整车线束注入干扰，完美复刻实车场景里天线、基站、高压线缆、手机射频信号耦合进整车线束，顺着导线干扰控制器的真实工况，是主机厂零部件准入、第三方实验室认证的强制基础项目之一。
2）两大核心测试方法
（1）BCI大电流注入法
工作原理
电流注入钳等效隔离变压器，整车多芯线束穿过钳口充当变压器次级绕组，射频功率源输出干扰信号，通过钳体耦合向整束线缆灌入射频干扰电流，模拟中低频辐射耦合到线束形成传导噪声的过程。
关键频段参数（2020版升级）
旧版起始 1MHz，2020 新版向下拓展至100kHz~400MHz，覆盖低压 12V/24V、高压 EV 线束主流干扰频段；常规扫频步长、调制统一遵循 11452-1 总则：80% 调幅、1kHz 正弦调制，模拟对讲机、电台、车载射频窄带连续干扰 ISO。
实操布置要点
被测件（DUT）放置标准接地铜平面，供电搭配人工网络AN/AMN，高压设备新增 HV-AN 高压人工网络规范；
注入钳距离 DUT 壳体标准间距 150mm，多连接器产品需逐条线束分组测试；
行业通用注入电流档位：100mA/200mA/500mA，安全类部件（制动、转向、BMS）普遍要求 500mA 严苛等级。
（2）TWC管状波耦合法
工作原理
为高频补充方案，依托定向耦合器原理，管状腔体包裹线束，射频能量定向耦合进入线缆，专门解决 BCI 无法覆盖的高频段测试需求。
频段与适配场景
覆盖400MHz~3GHz，包含 GSM、UMTS、2.4GHz 蓝牙 / WiFi、车规雷达、5G 车载通信等高频射频干扰；更适配体积偏小、带金属屏蔽外壳的电控单元，这类器件外壳抗空间辐射强，但线束仍是高频噪声主要耦合通道。
使用场景
多数主机厂把 TWC 列为选测项，高端智能网联车型（多摄像头、V2X、车机）强制要求同步完成 BCI+TWC 全套验证。
