基于Avalonia+.NET 8 工业 SCADA 组态系统：模块化架构落地全流程

一、项目定位与技术选型说明

1.1 核心定位

一套跨平台工业组态 SCADA 系统，包含组态设计器（拖拽画布、元件编辑） + 运行监控客户端（实时数据、告警、联动逻辑） + 后台数据服务（采集、存储、协议解析），支持 Windows/Linux/ 国产信创（银河麒麟、统信），替代传统 WinForm/WPF 组态，轻量化无依赖。

1.2 技术栈清单

表格

分层	技术组件	作用
主框架	.NET 8 + Avalonia UI 11	跨平台桌面渲染、MVVM 界面
MVVM 架构	ReactiveUI 19	响应式数据绑定、生命周期管理、异步采集解耦
依赖注入	Microsoft.Extensions.DependencyInjection	模块化服务注册、分层解耦
工业协议	NModbus4、S7.NET、OPC UA .NET Standard	Modbus RTU/TCP、西门子 S7、OPC UA 设备采集
实时内存库	Microsoft.Data.Sqlite + LiteDB	本地测点缓存、历史轻量化存储；可选 InfluxDB 时序库
画布渲染	Avalonia Canvas + 自定义 Shape 控件	组态图元拖拽、缩放、图层、对齐吸附
序列化	System.Text.Json（自定义 SnakeCase 映射）	工程文件、测点配置、图元模板持久化
后台调度	Microsoft.Extensions.Hosting + BackgroundService	独立采集后台、告警扫描、定时任务
权限日志	ASP.NET Core Identity 轻量化封装	操作员分级、操作日志、告警记录
打包发布	Avalonia.Desktop + PublishSingleFile	单文件部署、Linux/Windows 独立包

1.3 架构设计核心原则

1. 前后端分离：UI 层（Avalonia）与采集业务层完全隔离，采集逻辑可单独编译为后台服务；
2. 模块插拔式：协议驱动、图元库、报表、告警、权限均为独立模块，按需加载；
3. 响应式数据流：所有测点数据采用 ReactiveUI Observable 推送，无轮询 UI 阻塞；
4. 跨平台兼容：不依赖 Windows GDI，统一渲染管线适配信创系统；
5. 工程化隔离：每个组态工程独立文件存储，支持多工程切换、导入导出。

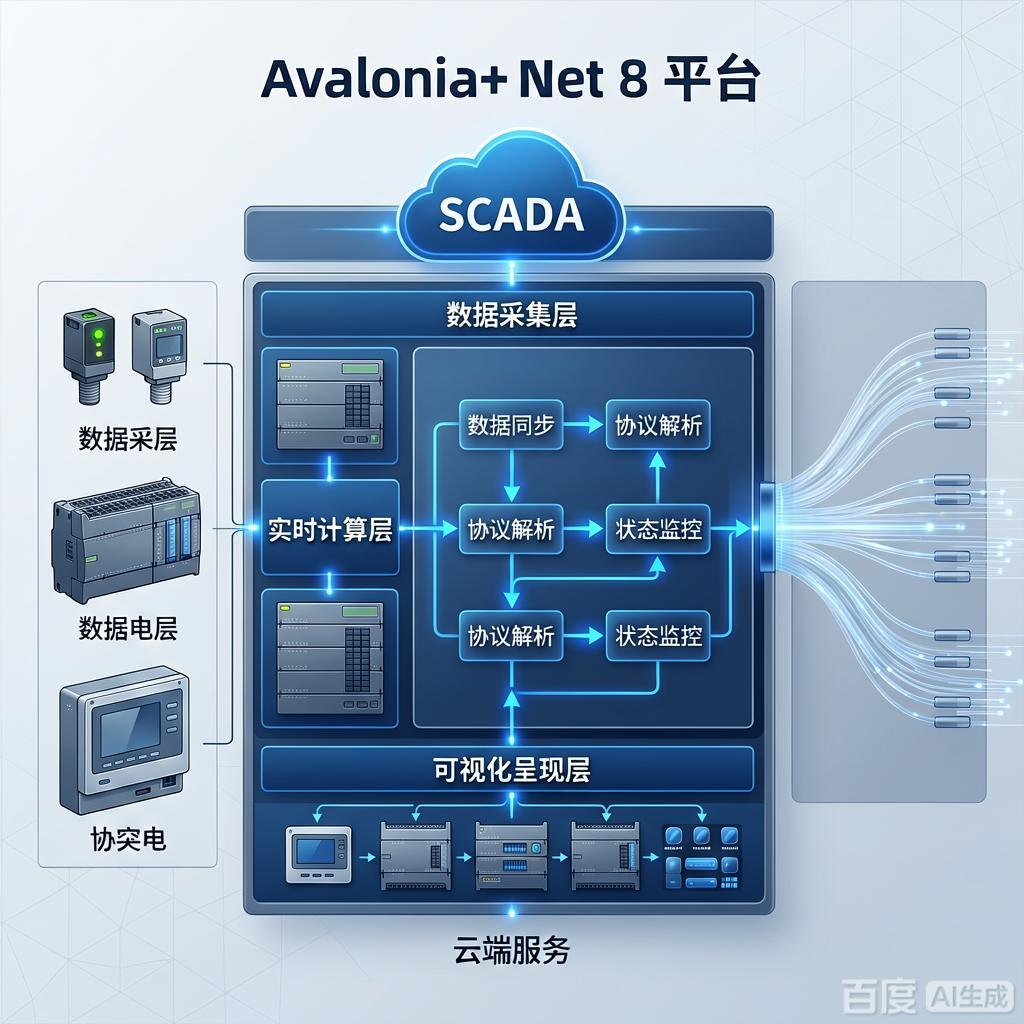

二、整体四层模块化架构总览

plaintext

┌─────────────────────────────────────────────────────────────┐
│  第一层：Avalonia 桌面UI表现层（组态设计器 + 运行监控视图）   │
│  ├─ 组态画布模块、图元控件库、属性编辑器、菜单工具栏          │
│  ├─ 实时监控面板、告警弹窗、趋势曲线、报表视图                │
│  └─ 用户登录、权限视图、系统配置页面                          │
├─────────────────────────────────────────────────────────────┤
│  第二层：ViewModel业务中间层（ReactiveUI）                    │
│  ├─ 工程管理VM、画布编辑VM、测点管理VM                        │
│  ├─ 采集调度VM、告警处理VM、历史曲线VM                       │
│  └─ 全局状态管理器（当前工程、在线设备、用户身份）            │
├─────────────────────────────────────────────────────────────┤
│  第三层：核心业务服务层（DI全局注入）                         │
│  ├─ 工程文件服务、图元模板服务、测点配置服务                  │
│  ├─ 工业协议驱动管理器、实时数据缓存服务                     │
│  ├─ 告警服务、联动脚本服务、历史存储服务                     │
│  └─ 权限服务、日志服务、系统配置服务                         │
├─────────────────────────────────────────────────────────────┤
│  第四层：底层硬件/数据基础设施层                             │
│  ├─ 通信驱动抽象层（Modbus/S7/OPC UA统一接口）               │
│  ├─ 本地文件持久化（Json工程、LiteDB测点缓存）               │
│  ├─ 数据库抽象层（SQLite/InfluxDB/Mysql 适配）               │
│  └─ 后台定时任务、异步消息总线、异常重试机制                 │
└─────────────────────────────────────────────────────────────┘

三、各模块详细拆分与职责落地

模块组 1：基础设施底层模块（基础依赖，所有模块共用）

3.1.1 模块：Core.Shared 公共基础库

输出类库，无 UI，全局引用

• 通用模型：测点 PointModel、设备 DeviceModel、告警 AlarmModel、图元 BaseShapeModel；
• 全局枚举：数据类型、采集周期、告警等级、图元类型、协议类型；
• 扩展工具：Json 序列化（蛇形命名映射）、字节转换、工业数值换算；
• 统一异常定义：采集异常、协议解析异常、工程文件损坏异常；
• 消息总线接口 IMessageBus：跨模块事件分发（设备上线、测点值变更、告警触发）。

3.1.2 模块：Core.Communication 通信抽象层

驱动解耦核心，采用策略模式

1. 抽象接口 IDeviceDriver

csharp

运行

public interface IDeviceDriver : IDisposable
{
    Task ConnectAsync();
    Task DisconnectAsync();
    Task<Dictionary<string, double>> ReadPointsAsync(List<string> pointTags);
    Task WritePointAsync(string tag, object value);
    IObservable<PointValue> PointValueChanged { get; }
    bool IsConnected { get; }
}

1. 独立驱动实现（可单独删减）

• Driver.Modbus：ModbusTcp/Rtu
• Driver.S7：西门子 S7 协议
• Driver.OpcUa：OPC UA 客户端

1. DriverManagerService：驱动工厂，根据设备配置自动实例化对应驱动，统一管理连接池、断线重连。

3.1.3 模块：Core.Storage 数据持久化抽象

统一存储接口，切换数据库无需改上层业务

• IProjectStorage：组态工程读写（JSON 序列化画布、测点、图元）
• IRuntimeCache：内存实时测点缓存（ConcurrentDictionary + Reactive 推送）
• IHistoryStorage：历史数据存储实现（LiteDB 本地轻量、InfluxDB 时序）
• IAlarmStorage：告警记录、操作日志持久化

模块组 2：核心业务服务模块（DI 注入，UI 无直接依赖）

全部注册为 Scoped/Singleton 后台服务，可脱离 Avalonia 单独运行

1. ProjectService 工程管理服务
   • 创建 / 打开 / 保存 / 另存组态工程；
   • 工程加密、模板导入导出、画布图层管理；
   • 加载工程时自动加载测点、设备、图元配置。
2. PointCollectService 采集调度服务（BackgroundService）
   • 轮询分组调度：按采集周期分组批量读取设备测点；
   • 限流、断线重试、心跳检测；
   • 读取值推送至消息总线，供画布、趋势、告警订阅。
3. AlarmService 告警逻辑服务
   • 阈值告警、变化率告警、断线告警、开关量变位告警；
   • 告警确认、屏蔽、分级弹窗、声光通知；
   • 实时告警队列维护，历史告警入库。
4. LinkageScriptService 联动逻辑服务
   • 轻量表达式解析（测点四则运算、条件判断）；
   • 测点联动下发写值、多设备联锁逻辑；
5. UserAuthService 权限服务
   • 用户、角色、功能权限（编辑组态 / 仅监控 / 管理员）；
   • 操作日志记录（修改画布、下发控制指令）。

模块组 3：Avalonia UI 控件基础模块（UI 层底层）

3.3.1 UI.Controls 通用工业控件库

自定义可复用 Avalonia 控件，支持设计器预览

• 基础图元：矩形、圆形、折线、管道、阀门、电机、指示灯；
• 数据展示：数字显示、棒图、仪表盘、趋势曲线 Chart；
• 交互控件：手动输入按钮、切换开关、弹窗面板；
• 图层容器：LayerCanvas（支持图层锁定、隐藏、吸附对齐、缩放平移）。 所有图元统一继承 BaseShapeControl，绑定对应 BaseShapeModel 实现 MVVM 双向绑定。

3.3.2 UI.Designer 组态设计器专用模块

拖拽编辑核心模块，仅组态编辑模式加载

• 工具箱模块：图元分类侧边栏、自定义模板拖拽；
• 画布编辑模块：多选、复制粘贴、层级调整、对齐、网格吸附；
• 属性面板模块：选中图元后动态渲染属性编辑器（颜色、坐标、绑定测点、闪烁告警样式）；
• 模板管理：保存自定义图元模板至本地库。

3.3.3 UI.Runtime 运行监控视图模块

工程运行模式，禁用编辑功能，仅展示实时数据

• 运行画布渲染（隐藏编辑控制点、锁定图层）；
• 实时趋势曲线视图（历史数据分页查询、缩放）；
• 告警中心弹窗、告警列表分页；
• 设备状态总览面板、远程手动控制弹窗。

模块组 4：ReactiveUI ViewModel 层（中间桥接 UI 与服务）

完全分离界面与业务逻辑，所有 VM 通过构造函数注入服务接口

1. 全局根 VM AppRootViewModel：管理全局状态、当前打开工程、登录用户、消息总线订阅；
2. 设计器 VM DesignerViewModel：画布操作、选中图元、工具箱交互、工程保存；
3. 运行 VM RuntimeViewModel：订阅测点数据流、刷新图元动态效果、告警监听；
4. 独立子 VM：PointManageViewModel、AlarmViewModel、UserConfigViewModel； 生命周期规范 ：所有控件 VM 实现 WhenActivated，订阅数据流并绑定 DisposeWith 防止内存泄漏。

模块组 5：启动入口模块（双启动模式）

3.5.1 App.Desktop Avalonia 桌面主程序

• Avalonia Application 入口，配置 DI 容器、注册所有服务、控件；
• 双模式启动：
  • 设计模式：加载 DesignerWindow
  • 运行模式：直接打开 RuntimeWindow，隐藏编辑功能
• 全局样式、工业主题、字体适配国产系统；
• 单文件打包发布配置，支持 Windows/Linux x64/ARM64。

3.5.2 App.Service 独立采集后台（可选）

无 Avalonia 依赖，纯.NET 控制台 / Windows 服务

• 仅加载 Core 底层服务，负责 7×24 小时采集、存储、告警；
• 桌面客户端可通过本地 IPC 与后台服务通信，分离采集与界面渲染，界面关闭不中断采集。

四、落地实施全流程（从 0 到 1 开发步骤）

阶段 1：解决方案与项目分层搭建（1-3 天）

1. 创建.NET 解决方案，按上述模块拆分类库，严格分层引用约束：
   • Core 底层库不引用任何 Avalonia/UI 层；
   • ViewModel 层仅依赖 Core 服务接口，不依赖具体驱动实现；
   • UI 层仅依赖 ViewModel 与 UI 控件库；
2. 配置 DI 容器封装：创建 ServiceCollectionExtensions 扩展方法，批量注册所有业务服务、驱动、存储实现；
3. 定义全局消息总线，统一测点变更、告警、设备状态事件模型。

阶段 2：底层通信与存储模块开发（3-7 天）

1. 实现设备驱动抽象接口，完成 Modbus/S7 基础驱动开发，编写单元测试模拟寄存器读写；
2. 实现工程 JSON 序列化模型，完成画布图元、测点、设备配置持久化；
3. 开发本地缓存 LiteDB 封装，实现实时测点读写、历史数据分页查询；
4. 实现断线重连、采集异常重试、通信日志打印机制。

阶段 3：Avalonia 工业图元控件库开发（7-12 天）

1. 封装基础 LayerCanvas 图层画布，实现平移、缩放、网格吸附；
2. 开发基础工业图元控件（电机、阀门、指示灯、管道），绑定测点动态颜色 / 闪烁；
3. 封装趋势曲线、仪表盘、数值显示控件，支持 ReactiveUI 数据流绑定；
4. 编写控件预览，兼容 Avalonia 设计器。

阶段 4：组态设计器拖拽编辑逻辑（10-15 天）

1. 实现工具箱拖拽逻辑（PointerPressed/PointerMoved 拖拽预览）；
2. 画布多选、复制、删除、层级上下移、对齐工具；
3. 动态属性面板：根据选中图元类型自动渲染属性输入框、测点绑定下拉框；
4. 工程保存 / 加载逻辑，序列化画布所有图元、测点关联关系。

阶段 5：采集调度、告警、联动业务开发（7-10 天）

1. BackgroundService 采集后台，按周期分组批量读取设备测点；
2. 消息总线订阅：测点值变更自动推送画布所有绑定图元，实时刷新；
3. 告警阈值判断逻辑，弹窗、告警列表、历史入库；
4. 简单表达式联动脚本，实现测点联锁控制下发。

阶段 6：ViewModel 层与 UI 绑定整合（5-8 天）

1. 按页面拆分所有 ViewModel，构造注入对应服务；
2. 使用 WhenActivated 订阅数据流，统一释放 Disposable 防止内存泄漏；
3. 绑定画布、属性面板、告警列表、趋势曲线响应式数据；
4. 区分设计 / 运行两套视图逻辑，运行模式屏蔽编辑操作。

阶段 7：权限、日志、系统配置、跨平台适配（3-5 天）

1. 用户登录、角色权限校验，隐藏无权限菜单按钮；
2. 全链路操作日志、采集异常日志持久化；
3. 适配 Linux / 国产系统字体、窗口缩放、单文件发布配置；
4. 全局工业深色主题、界面缩放兼容高分屏。

阶段 8：联调、压力测试、打包交付（5 天 +）

1. 联调全链路：新建工程→添加设备测点→拖拽图元绑定→启动采集→实时刷新→告警触发；
2. 压力测试：500 + 测点并发采集、100 + 图元同时刷新，检测内存泄漏、UI 卡顿；
3. 打包：Windows 单文件 exe、Linux 独立运行包；
4. 编写组态工程模板、部署文档、二次开发接口说明。

五、关键技术难点落地解决方案

5.1 画布大量图元渲染卡顿问题

方案：

1. 使用 Avalonia VisualLayer 离屏缓存静态图元，仅动态测点图元实时重绘；
2. 测点数据流节流（Throttle），高频变化测点限制刷新频率；
3. 图层分块渲染，隐藏图层跳过绘制逻辑；
4. 所有数值更新走 ReactiveUI 绑定，禁止后台线程直接操作 UI 控件。

5.2 多设备采集并发、连接池管理

1. 每个设备驱动独立连接实例，单设备串行读写避免端口冲突；
2. 采集任务按周期分组调度，统一线程池限流，防止 TCP 连接耗尽；
3. 断线自动标记测点为 "故障"，画布图元变灰提示，后台定时重试连接。

5.3 工程文件序列化复杂画布结构

1. 分层序列化：工程→设备列表→测点列表→画布图层→图层内所有图元；
2. BaseShapeModel 多态序列化：使用 Json 派生类型转换器，识别不同图元子类；
3. 工程版本号兼容，新版本自动兼容旧组态文件。

5.4 Avalonia 跨平台（国产信创）兼容

1. 禁用 Windows 专属 API，全部使用 Avalonia 跨平台封装；
2. 内置思源黑体等开源字体，避免 Linux 缺失字体乱码；
3. 发布时指定 RuntimeIdentifier：win-x64、linux-x64、linux-arm64；
4. Linux 打包附带 libSkiaSharp 原生依赖。

5.5 内存泄漏风险（长期运行 7×24 小时）

强制规范：

1. 所有 IObservable 订阅必须 .DisposeWith(this)；
2. 切换工程时清空画布 VM、释放所有驱动连接、清空消息总线订阅；
3. IDeviceDriver 统一实现 IDisposable，窗口关闭强制释放 TCP / 串口资源；
4. 定时内存快照检测，清理过期历史缓存。

六、扩展迭代规划（模块化扩展能力）

1. 新增协议驱动：只需新增 Driver.XXX 类库，实现 IDeviceDriver，DI 自动注册，上层 UI 无需修改；
2. 新增工业图元：新增控件库图元 + 对应 Model，工具箱自动扫描加载；
3. 新增存储数据库：实现 IHistoryStorage 新适配类，DI 切换注入即可；
4. Web 端可视化扩展：Core 业务层完全复用，单独开发 Blazor Web 后端共享采集服务；
5. 报表 / 打印模块：独立 UI.Report 模块，按需引入，不影响基础组态核心；
6. 脚本高级逻辑：集成 Lua/Jint 脚本引擎，复杂联锁逻辑扩展。
