3DIC散热技术综述

随着摩尔定律逐渐逼近物理极限，传统二维（2D）芯片在性能和能效上的提升已趋于平缓。三维集成电路（3DIC）技术通过将多个芯片层垂直堆叠，并利用硅通孔（TSV）实现层间互连，显著提升了集成密度和信号传输速度，成为后摩尔时代半导体产业的重要发展方向。

然而，这一架构革新也带来了前所未有的热管理挑战。垂直堆叠导致芯片层间热耦合严重，热量极易在内部积聚。3DIC的功率密度预计将超过1 kW/cm²，局部热点甚至可能突破5 kW/cm²。与此同时，芯片内低热导率材料（如二氧化硅、氟化聚合物等）的广泛应用进一步加剧了热阻。据统计，热失效在3D堆叠芯片的所有故障中占比高达55%。

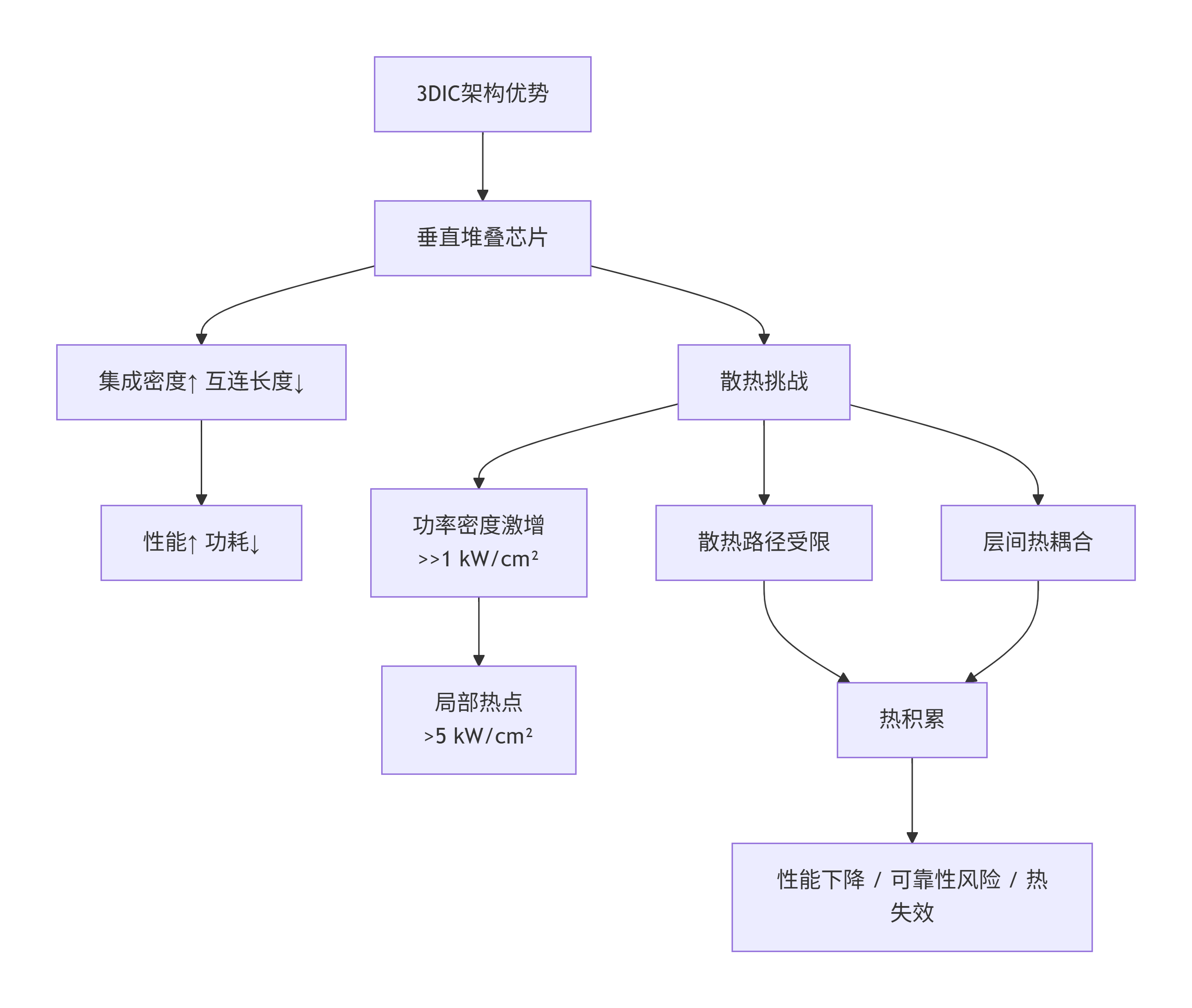

3DIC架构优势与散热挑战如下图：

面对这一挑战，业界和学术界从被动散热、主动冷却、新型材料和智能化设计等多个维度展开了系统性探索。本文将对这些技术进行全面梳理和对比。

3DIC散热面临的核心挑战

1）功率密度激增

3DIC将多个功能芯片堆叠在有限空间内，单位体积的发热量呈指数级增长。芯片散热主要通过顶部和底部表面进行，但随着芯片面积减小，散热效率受到严重制约。在多层架构中，热量必须在层间传递并通过键合层才能到达外部，进一步复杂化了热管理。

2）热点与温度不均匀性

3DIC内部不同区域的功能和功耗差异巨大，导致局部热点的形成。这些热点不仅会降低芯片性能，还会因不同材料热膨胀系数（CTE）不匹配产生热应力，引发物理形变、微裂纹乃至芯片失效。

3）热耦合效应

垂直堆叠的芯片层之间热耦合严重，一层产生的热量会传导至相邻层，形成热串扰效应。这种热耦合使得单一层的散热方案难以独立生效，必须从系统层面进行综合考量。

4）传统散热方案失效

传统用于2D芯片的风冷和静态散热片方案已无法有效应对3DIC内部积聚的高密度热量。传统聚合物基热界面材料（TIM）的导热系数有限（<5 W/(m·K)），界面热阻高达5--10 K·mm²/W。

3DIC散热技术分类与对比

1）技术全景总览

3DIC散热技术可从多个维度进行分类。下表对各类主流技术进行了系统对比：

技术类别	代表技术	散热效率	复杂度	成本	适用场景
被动散热	热界面材料(TIM)	低	低	低	常规功耗场景
	散热器/热扩散	中	中	中	通用场景
	TSV散热	中	中	中	3D堆叠芯片
主动冷却	微通道液冷	高	高	高	高功率密度场景
	沉浸式相变冷却	很高	很高	很高	超高热流密度场景
	液态金属冷却	很高	很高	很高	极端散热需求
新型材料	金刚石衬底/热沉	很高	高	高	高性能芯片
	石墨烯散热	高	中	中	薄型化设计
智能化设计	AI热仿真优化	-	中	中	设计阶段

2）各类技术散热效率定性比较

根据文献，不同冷却方法的散热效率可定性排序如下：

空气冷却 < 静态散热片 < TSV冷却 < 微流体冷却

(低) (中低) (中高) (高)

微通道/微流体冷却被公认为最有前景的3DIC散热技术之一，它与3D结构具有良好的兼容性，已被证明能有效降低芯片整体温度。

被动散热技术

被动散热技术不依赖外部能量输入，依靠材料本身的热传导特性和结构设计来散发热量。

1） 热界面材料（TIM）

TIM填充于芯片与散热器之间的微观间隙中，以降低接触热阻。TIM的性能直接决定了3D系统的可靠性和可扩展性。

传统TIM的局限： 常规聚合物基TIM导热系数有限（<5 W/(m·K)），界面热阻高达5--10 K·mm²/W。银纳米颗粒复合TIM虽然导热性能优异，但会引入寄生电容，影响高频信号完整性；石墨烯增强TIM则面临面内热导率（>20 W/(m·K)）与通面热导率（<5 W/(m·K)）严重各向异性的问题。

最新进展： 研究者开发了基于垂直3D打印的还原氧化石墨烯/碳纳米管（rGO/CNT）阵列柔性TIM，具备垂直对齐的多尺度结构，可实现局部温度异常监测功能。此外，基于3D打印相变的TIM在工作温度下展现出更低的总热阻。

2） 散热器与热扩散技术

金刚石散热器是近年来备受关注的方案。数值研究表明，金刚石散热器在各方面均显著优于硅散热器，可使最大模型温度降低8 K，热应力变形减少54%。

3D均热板（3DVC） ：从传统热管的"线"散热到均热板（VC）的"面"散热，再到3DVC的"立体空间"散热，相变传热技术的演进实现了从一维到三维的突破。

3） TSV散热

TSV作为3DIC的核心互联结构，其铜填充体本身具有良好的导热性。现有研究表明，TSV能有效促进垂直方向的散热，但其效率取决于专门的布局设计，且仍需依赖其他冷却介质来最终散发热量。

TSV与微通道冷却的结合是当前的研究热点。西北工业大学团队构建了嵌入式TSV结构的流固耦合微流控冷却模型，实现了 "近结冷却" （near-junction cooling）。采用波浪形与空腔型结合的变密度微通道布局，可在压降低于20000 Pa 的同时实现约15 K 的降温；优化后模型对流热流密度达1508.7 W/cm² 、热阻低至0.045 K/W 。热应力分析表明，将TSV阵列远离热源并增大间距，可使TSV平均热应力降低约50% ，系统最大表面热应力降低约32%。

主动冷却技术

主动冷却技术通过外部驱动（泵浦、压缩机等）强制流体流动或利用相变潜热来大幅提升散热效率。

1） 微通道/微流体冷却

微通道冷却是目前公认最具前景的3DIC散热技术之一。其原理是在芯片层间集成微米级流道，让冷却液循环流动带走热量。微通道因其结构紧凑、换热能力强且易于制备，被认为是应对3DIC高热流密度问题的有效途径。

性能数据： 优化后的微通道配置可使最高温度降低15.42 K，三个热源表面的平均温度分别降低6.02 K、4.34 K和2.6 K；压降降低74.63%，性能系数提升438.84%。采用去离子水作为工质的低压流动沸腾相较于HFE7100，可在相似泵功下使器件温度降低8.4 K。

设计挑战： 微通道冷却需为每个3DIC设计特定的微通道图案以有效携热，这是设计空间中的一个重要环节。

2）沉浸式相变冷却

沉浸式相变冷却是将3DIC直接浸泡在绝缘冷却液中，利用液体沸腾汽化时吸收大量汽化潜热的原理实现高效散热。相较于依赖显热传热的单相液体冷却，两相冷却利用汽化潜热，单位质量冷却剂可带走更多热量。

最新研究： 研究者以HFE-7100为工质开发了沉浸沸腾冷却策略，建立了考虑临界气泡半径和气泡生长因子的热-流耦合数值模型。结果表明：

• 优化微凸点高度（90 µm）可使结温保持在61.4 °C以下

• 平均传热系数约为2327 W/(m²·K)

• 各芯片间的温差控制在10.3% 以内

该研究通过电阻网络结构简化方法，在保持热精度的同时使计算效率提升81.4%。

3）液态金属冷却

液态金属（如镓基合金）具有极高的热导率，是极具潜力的芯片冷却介质。研究者正从冷却介质选择、通道设计、驱动泵分析和系统协同设计等多个方向推进液态金属微流控芯片散热系统的发展。然而，液态金属的部署受限于对通道设计、泵送功率和流阻匹配的严格要求。

新型散热材料

材料创新是解决3DIC散热问题的根本途径之一。

1）金刚石

金刚石是天生的 "散热冠军" ------其热导率超过2000 W/(m·K)，是铜的5倍以上，是硅的近15倍。金刚石的CTE约为1.1 ppm/K，与硅（2.6 ppm/K）较为接近，能有效降低热循环中的热应力。

应用进展： 斯坦福大学研究发现，在芯片中添加金刚石层可显著增强热传递。2024年，研究团队将金刚石低温键合技术与玻璃转接板技术相结合，首次实现了将多晶金刚石衬底集成到玻璃转接板封装芯片的背面。在芯片热点功率密度为2 W/mm²时，集成金刚石散热衬底使芯片最高结温降低了24.1°C，封装热阻降低了28.5%。

然而，将金刚石引入芯片制造仍面临挑战------金刚石通常需要在超过1000°C的高温下生长。台积电在其Nature综述中也指出，除导热性外，可集成性、界面热阻（TBR）以及工艺兼容性正成为评估材料价值的新标准。

2）石墨烯

多层石墨烯具有优异的热导率和散热性能，最有效的散热方式之一是利用多层石墨烯直接从热源------半导体芯片表面移除热量。研究者还在探索将石墨烯作为GaN与金刚石之间的中间层材料。

3）新型复合基板

微流道金刚石基板以及多种散热方式协同应用的复合基板，正展现出优异的冷却性能。宁波材料所制备的高导热金刚石/铜散热模组已成功应用于全球首个兆瓦级相变浸没液冷整机柜解决方案，可使芯片模组传热能力提升80%，助力芯片性能提升10%。

设计优化与智能化热管理

1） 架构级设计优化

在设计阶段优化堆叠结构是提升散热能力的关键途径。例如，在3DIC中处理计算密集型任务时，将处理器核心芯片置于顶层、靠近散热片的位置，有助于改善热管理。芯片-封装-系统协同设计（STCO）流程可在设计早期进行迭代式热分析和优化。

值得关注的是，背面供电（BSPDN）架构的普及进一步压缩了前端热路径，在系统中引入了多个低导热绝缘层（如SiO₂键合层），使得自热效应加剧------相较传统供电路径，BSPDN器件的自热温度上升可达30%以上。

2）AI驱动的热仿真与优化

传统的偏微分方程求解方法虽然精确，但对迭代设计而言过于缓慢。机器学习方法为此提供了更快的替代方案：

• 多模态学习热求解器：可处理任意芯片尺寸和功率分布的3DIC热仿真。

• 多保真度融合方法：可将训练数据需求减少高达10000倍。

• Cool-3D框架：集成了gem5、McPAT和HotSpot等主流架构级仿真器与先进冷却模型，支持微流体冷却3DIC的早期设计空间探索。

总结

3DIC的散热问题是一个涉及材料、工艺、架构和设计方法的系统性工程难题。从被动散热的TIM和TSV优化，到主动冷却的微通道和相变技术，再到新型材料的金刚石和石墨烯应用，以及智能化设计的AI辅助仿真------各种技术路径正从不同层面协同发力。

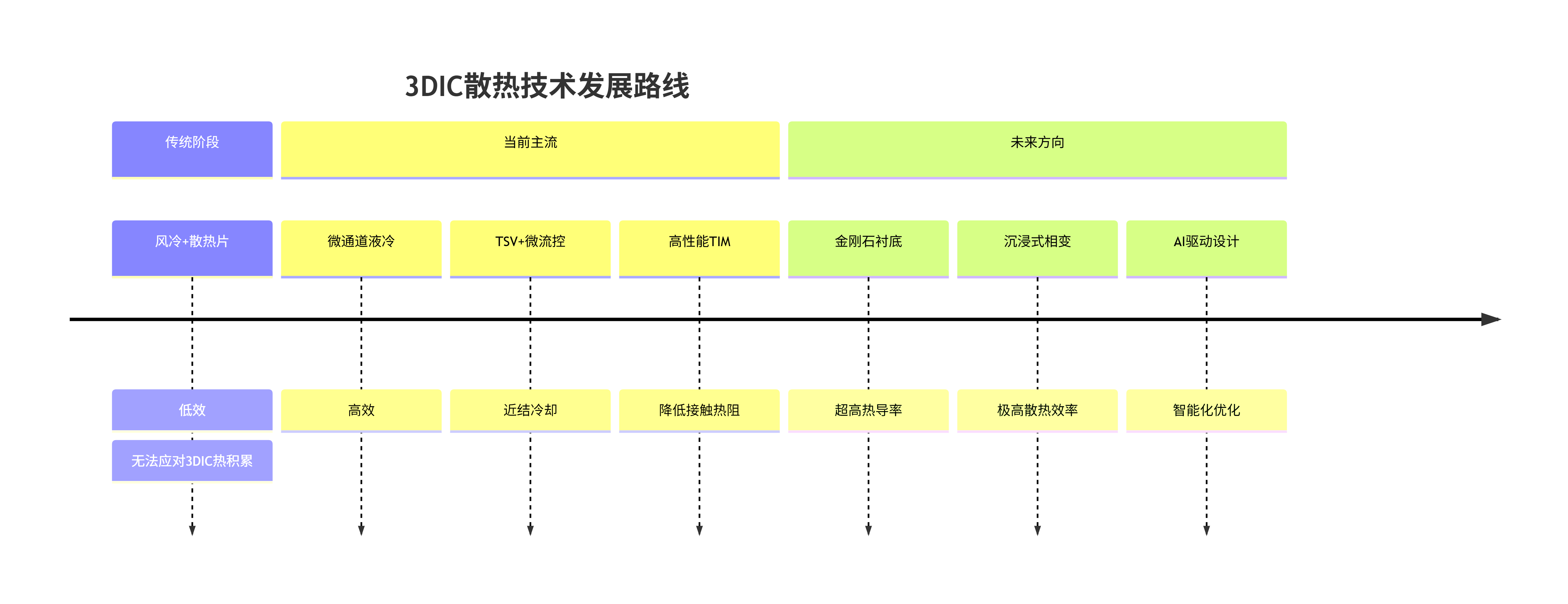

未来，3DIC散热技术的发展将呈现几个明确趋势：

1. 冷却方式从"芯片外"走向"芯片内" ------嵌入式微流控和近结冷却技术正将散热能力推向新的高度。

2. 散热材料从传统硅/铜走向金刚石/石墨烯等超导材料------金刚石被誉为"终极"散热材料，其与芯片的集成工艺正逐步突破。

3. 设计方法从经验驱动走向AI驱动的智能化优化------机器学习技术正在彻底改变热仿真和设计优化的效率。

4. 界面工程成为关键瓶颈------随着材料堆叠与异质集成的增加，一个芯片内部可能出现几十乃至上百个热阻界面，每个界面的热传导效率都可能成为"致命短板"。

这些技术的融合与突破，将是3DIC从实验室走向大规模商用的关键支撑。正如台积电在其Nature综述中所指出的，单纯追求"高热导率"的思路已逐渐失效，能否在满足热传导性能的同时兼顾工艺兼容性、电绝缘性、机械稳定性乃至大面积低温可加工性，正成为评估散热技术价值的新标准
